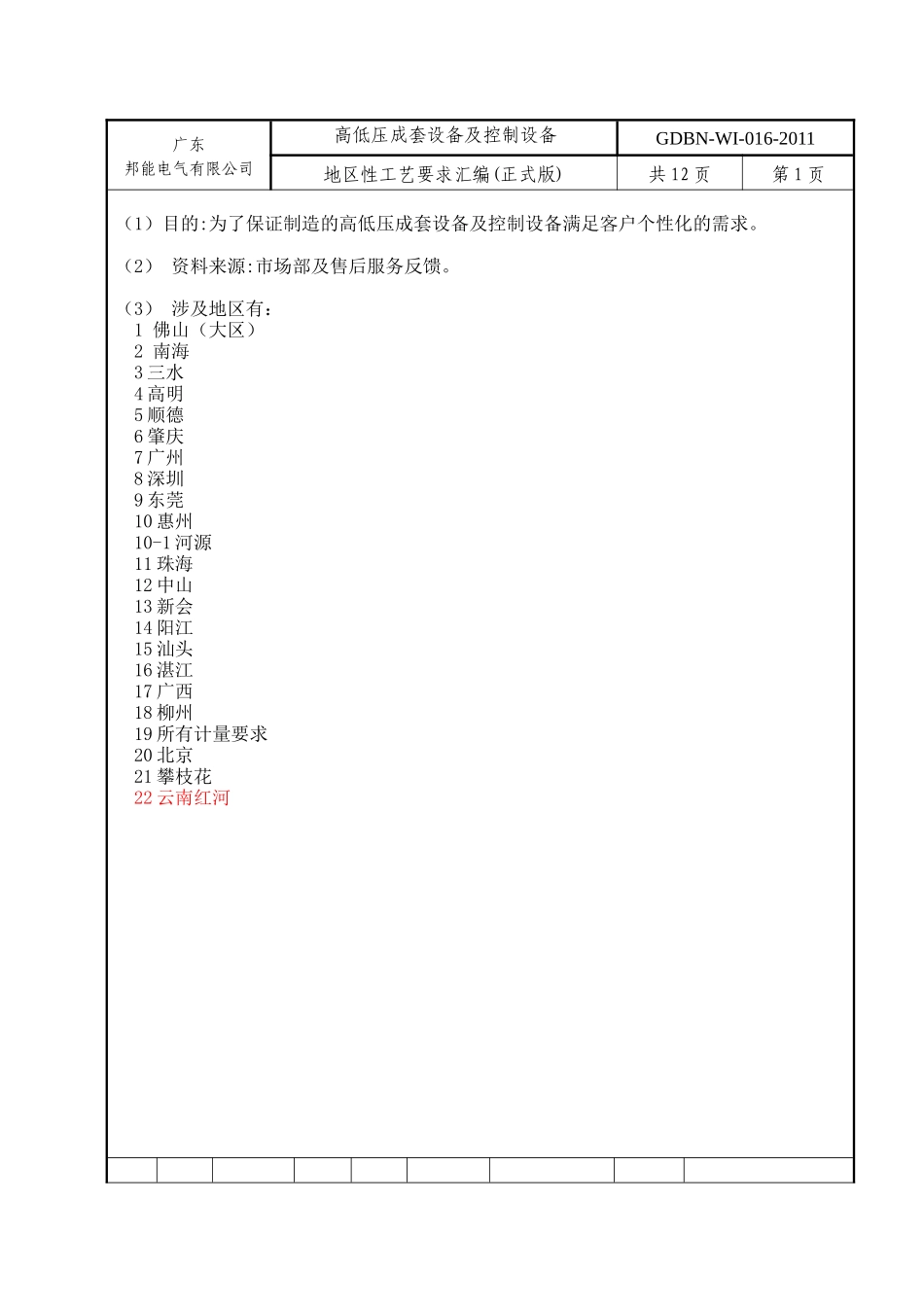

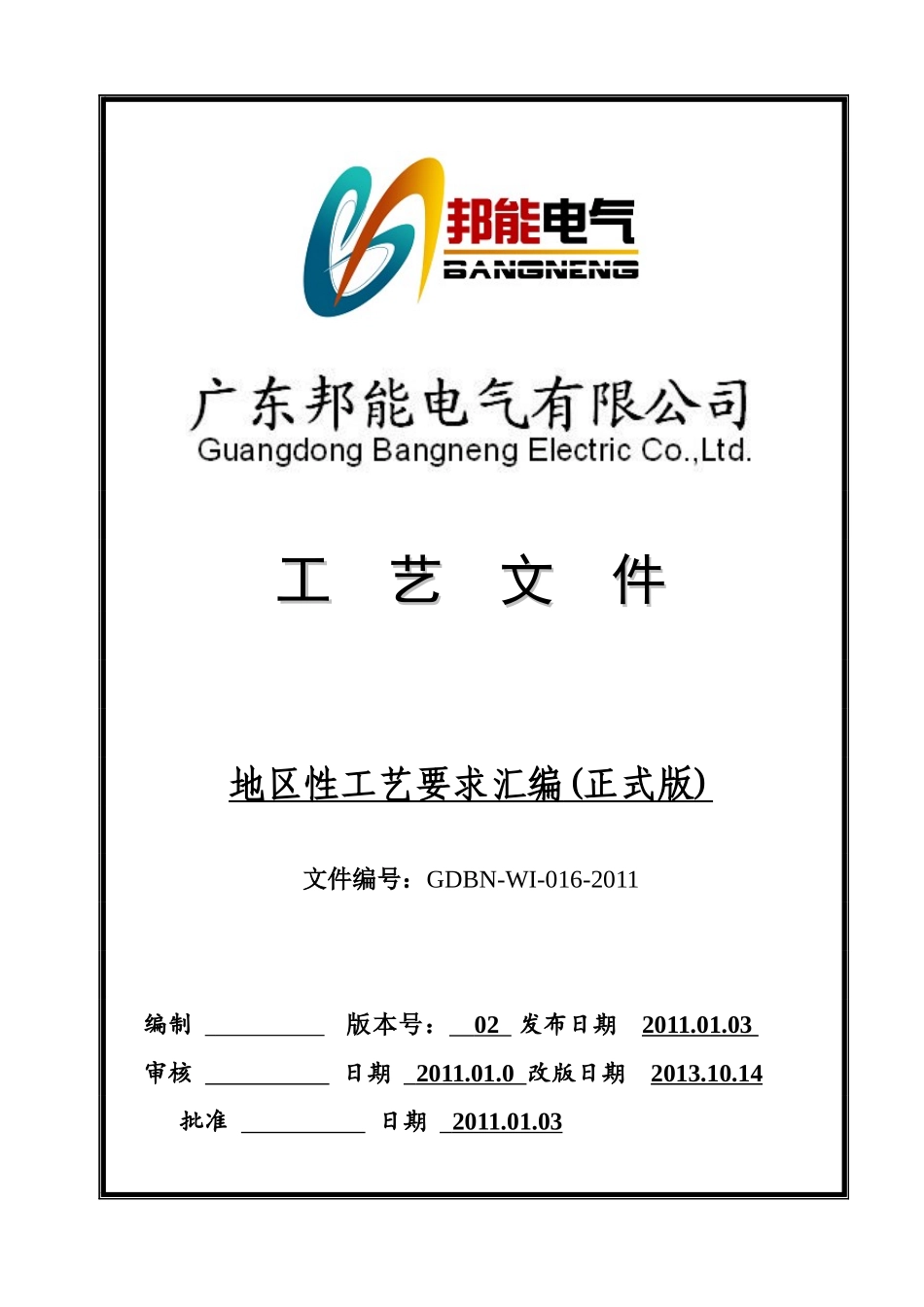

工艺文件工艺文件地区性工艺要求汇编(正式版)文件编号：GDBN-WI-016-2011编制版本号：02发布日期2011.01.03审核日期2011.01.0改版日期2013.10.14批准日期2011.01.03广东邦能电气有限公司高低压成套设备及控制设备GDBN-WI-016-2011地区性工艺要求汇编(正式版)共12页第1页（1）目的:为了保证制造的高低压成套设备及控制设备满足客户个性化的需求。（2）资料来源:市场部及售后服务反馈。（3）涉及地区有：1佛山（大区）2南海3三水4高明5顺德6肇庆7广州8深圳9东莞10惠州10-1河源11珠海12中山13新会14阳江15汕头16湛江17广西18柳州19所有计量要求20北京21攀枝花22云南红河标记处数更改文号签字日期广东邦能电气有限公司高低压成套设备及控制设备GDBN-WI-016-2011地区性工艺要求汇编(正式版)共12页第2页1佛山（大区）1.1低压计量电流回路不接地；1.2负控装置控制线接至8位透明接线盒DFY-05；遥信及门控接线不接入控制线接线盒。2*1.5屏蔽线负控线(K101、K102)、屏蔽遥信线(X101、X102)、屏蔽门控线(M101、M102)上套指定线耳E1.5-10，如图：。另屏蔽层剥开后必须用绝缘胶布包裹。1.3计量用PT、CT、接线盒DFY-06、8位透明接线盒DFY-05均由各区供电局发放。1.4电能表与电能表之间的水平间距不小于80mm；电表与试验盒之间的垂直间距不小于150mm；试验接线盒、控制接线盒与周围壳体结构件之间的间距≥100mm；电能表与周围壳体结构件之间的间距不小于60mm。试验盒为全透明式带防窃电功能且安装在电能表的下方。1.5计量柜内电能表、互感器的安装位置，应考虑现场拆换的方便(建议互感器安装采用“品”字形方式装配)，互感器的铭牌要便于查看。1.6高压计量跳闸，预付费跳进线，负控跳出线柜（有几路就跳几路）。1.7计量柜端板、顶板等上紧螺丝后，在里面的螺丝孔加插销。1.8计量柜内装挂表的底板采用聚氯乙烯绝缘板，聚氯乙烯绝缘板厚度≥10mm，且后加10mm螺母垫高，并至少使用8处螺丝有效将聚氯乙烯板与柜金属底板紧固(要求四个角及四边居中排列)；1.9高压、低压计量柜门均装内铰链，在装表室内装一个行程开关。1.10计量柜右侧要钻φ17~φ18预付费孔且对应计量柜的箱变外壳上适当位置同样地钻φ17~φ18孔。1.11高压柜地排要引出柜外两侧各100mm(箱变内高压柜除外)。1.12环网柜接地刀要配挂锁位置（不需配挂锁）。1.13高低压成套设备的所有功能标识牌采用塑料板雕刻而成，其内容及颜色均按《广东电网公司配网安健环设施标准》要求。标识内容中应加上开关编号，譬如：。1.141.15电柜眉头丝印内容及排列：电压等级、柜编号、柜名称。譬如:其颜色为白底红字，柜后标识也是同样要求。1.16计量柜仪表门上的电压表配透明后盖。1.17二次计量室观察窗应采用厚4mm无色透明的钢化玻璃,且不小于400mm×500mm,边框采用铝合金型材或具有足够强度工程塑料构成,密封性能良好。1.18计量CT、PT接线端子螺栓必须使用原配螺栓或者铜螺柱。1.221.23高压计量柜内PT熔断器的安装固定牢靠，与其连接的铜牌如跨度大需安装绝缘子。1.19悬挂式低压互感器装配时，其固定螺丝与铜排之间必须有绝缘板隔开。标记处数更改文号签字日期801开关工作位置广东邦能电气有限公司高低压成套设备及控制设备GDBN-WI-016-2011地区性工艺要求汇编(正式版)共12页续第2页1佛山（大区）1.20低压计量电度表箱预留接电度表的线要套标签套管（即分别标有“进”或“出”字样）。1.21面板上旋钮开关或转换开关对应的下方贴的标识牌应有准确方向标注。举例如下图：1.22所有高低压柜的柜门（包括箱变柜门、抽屉门）都必须使用铜编织带连接，不能使用黄绿双色线。1.23佛山南方消防安装公司欧变的变压器高低压柜进出线端及低压铜排搭接处需要使用硅橡胶自粘带包裹，金属导体部分不能裸露在外。1.24三相低压20-30kvar电容器回路配10平方铜芯线、15kvar回路配6平方铜芯线；单相低压15kvar电容器回路配25平方铜芯线、7.5-10kvar电容器回路配10平方铜芯线。1.25禅城地区：公共电房（公变）低压进线柜上方要求安装计量小室预留一个电度表、计量接线盒和较大尺寸的CT安装位置并配好计量线。1.26禅城区欧变验收要求：变压器室低压铜排裸露连接处需使用护套，为了...
