湖南某空调安装工程技术标VIP专享VIP免费

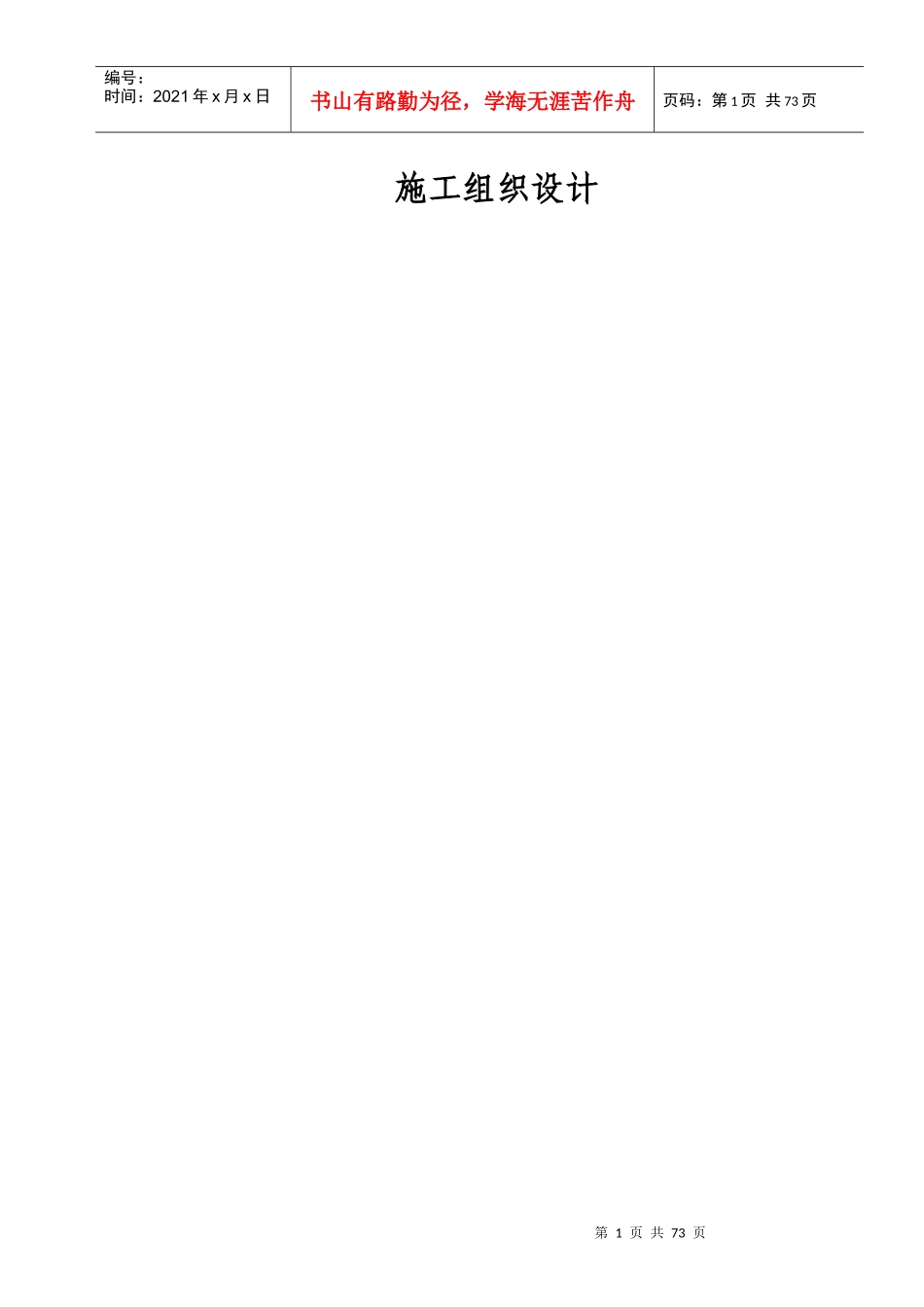

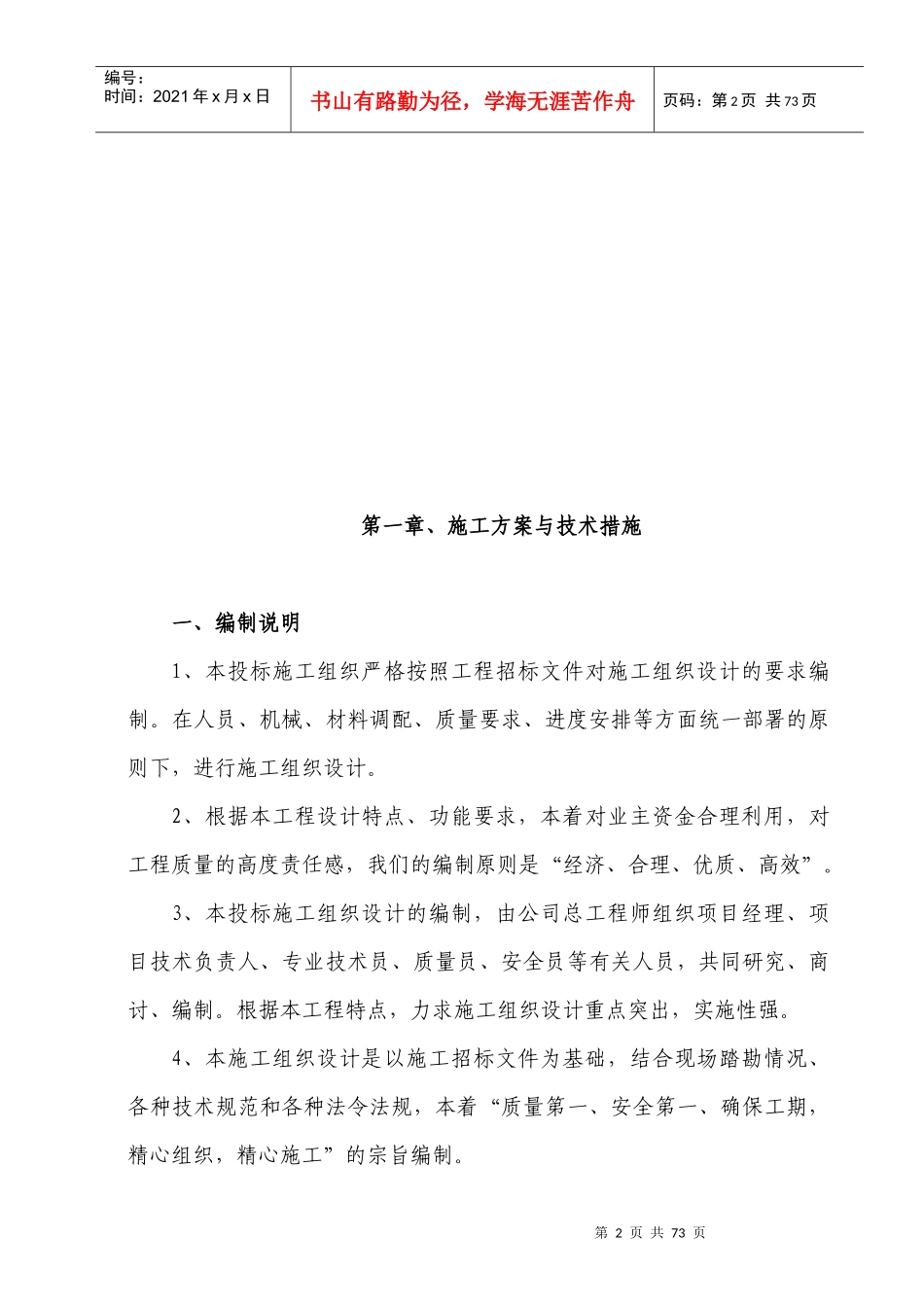

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页施工组织设计第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页第一章、施工方案与技术措施一、编制说明1、本投标施工组织严格按照工程招标文件对施工组织设计的要求编制。在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下，进行施工组织设计。2、根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量的高度责任感，我们的编制原则是“经济、合理、优质、高效”。3、本投标施工组织设计的编制，由公司总工程师组织项目经理、项目技术负责人、专业技术员、质量员、安全员等有关人员，共同研究、商讨、编制。根据本工程特点，力求施工组织设计重点突出，实施性强。4、本施工组织设计是以施工招标文件为基础，结合现场踏勘情况、各种技术规范和各种法令法规，本着“质量第一、安全第一、确保工期，精心组织，精心施工”的宗旨编制。第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页二、工程概况（一）工程简介本工程名称为为安化县政法大院——公安局办公大楼，位于湖南省益阳市安化县城南区，本工程为办公建筑。该工程总建筑面积为19289.97m2，地下1层，地上15层；建筑总高度：60.65m、建筑结构形式：框架结构。（二）设计范围本大楼中央空调末端部分设计;大楼通风设计;消防排烟系统设计。（三）招标范围1、本大楼中央空调末端部分安装；大楼通风安装；消防排烟系统不计。2、具体内容详见图纸及工程量清单。（四）空调设计计算参数1、室外设计计算参数：1）夏季空调室外计算干球温度：35.1℃；2）夏季空调室外计算湿球温度：28.3℃；3）夏季空调室外日平均干球温度：31.7℃；4）夏季室外计算相对湿度：54%；5）夏季室外大气压力：997.3hPa；6）夏季室外风向：S；7）夏季室外平均风速：2.5m/s；第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页8）冬季空调室外计算温度：-3℃；9）冬季通风室外计算平均温度：5℃；10）冬季采暖室外日平均温度：-1℃；11）冬季室外计算相对湿度：81%；12）冬季室外大气压力：1020.4hPa；13）冬季室外风向：NNW；14）冬季室外平均风速：2.4m/s。2、室内设计参数：房间类型夏季冬季新风量m3/h.p噪声标准dB(A)温度℃相对湿度%温度℃相对湿度%办公室26≤6518＞3030≤50会议室26≤6520＞3030≤50活动场所26≤6520＞3020≤50（五）空调设计技术特点1、空调冷热负荷及冷热源：1）本工程夏季空调计算冷负荷为:1800kW;冬季计算负荷为1200Kw。根据建设方来函要求空调冷热源采用。模块式风冷热泵冷热水机组,选用装机容量制冷量为1820Kw的风冷热泵机组。2）冬季可选配电辅加热器,主机设置于五层屋顶。3）空调末端小空间采用卧式暗装风机盘管承担室内负荷，上送上回或侧送上回风方式。大空间空调末端采用超薄吊顶式空调机接风管送风,气流组织为上送上回。第5页共73页第4页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共73页2、水系统：1)空调水系统设计为两管式闭式机械循环,夏季冷冻水与冬季温水使用同一管道系统,楼层水平方向采用异程式布置，供回水温度为7/12°C，热水供回水温度为45/40°C。2)空调循环水泵与风冷热泵机组对应，根据系统负荷分别投入使用，对应水泵也分别投入使用。3)各层回水支干管上设自力式压差控制阀（自动平衡阀），所有末端均设置带温控电动二通阀，便于水路的平衡控制。4)空调系统补充来自自来水，由膨胀水箱补给，膨胀水箱设于屋顶层。5)冷冻水管路凡翻高处均设DN15排气阀一只,返低处设DN25泄水阀一只,图中未标示,视施工现场情况定。6)管路上不允许有汽囊产生。7)冷凝水尽量不拐弯和缩短距离,以便排出畅通,排出点可现场就近调整.坡度大于0.008。3、空调及通风系统：办公、会议室和活动场所：采用卧式暗装风机盘管和薄型吊顶式空调机，侧送风和下送风。4、环保：1）空调机及通风机均选用高效低噪声产品。吊装在楼板下的风柜应设减振支...
