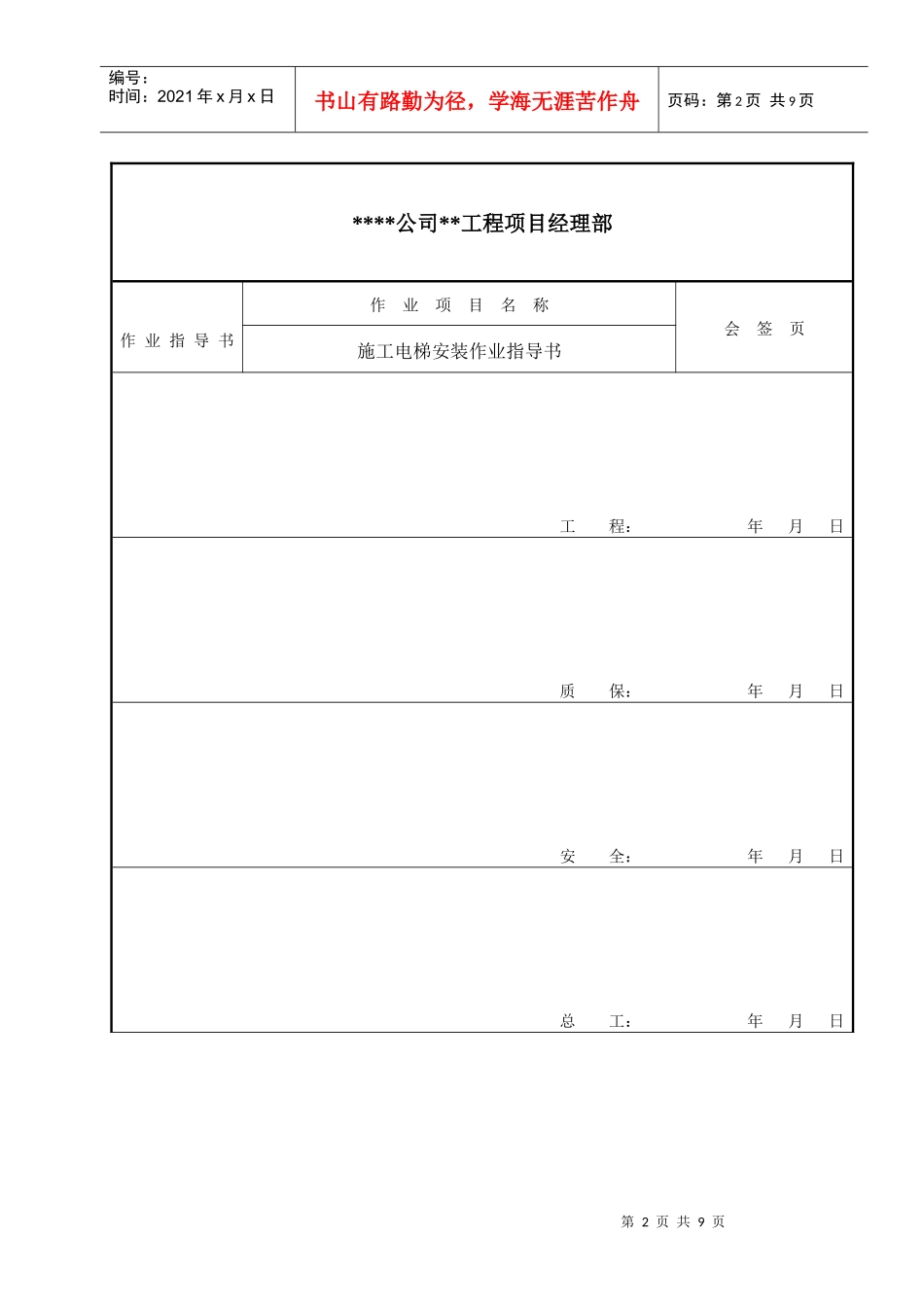

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页编号STZ—03—03—2003****发电厂*期工程施工电梯安装作业指导书编制单位：——————————编制：年月日——————————————————————审核：年月日——————————————————————第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页****公司**工程项目经理部作业指导书作业项目名称会签页施工电梯安装作业指导书工程：年月日质保：年月日安全：年月日总工：年月日第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页监理单位：年月日建设单位：年月日作业指导书作业项目名称第1页共3页施工电梯安装1编制依据1.1施工电梯（型号SC150/150型）电气原理图及使用说明1.2《电气装置安装工程电梯电气装置施工及验收规范》1.3《电力建设安全工作规程》2工程概括介绍2.1本电梯是一种齿轮与齿条相啮合使用吊笼运动，用以输送人员和材料的垂直运输机械。电梯额定载荷120kg，额定乘员12人，最大提升100米，电机3台，额定电流60A。3.作业程序安排3.1施工作业流程图工作准备电源电缆敷设开关箱安装电机检查接线挂电缆接线接地母线敷设摇测绝缘电气二次回路调试第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页4施工组织安排4.1电梯安装达到国家验收水平标准.4.2加强电梯施工的安全管理工作,确保本项工作无违章作业,不出现任何安全事故.4.3计划投入劳动力1个施工作业组.5施工工艺标准5.1电缆敷设外观应无损伤,绝缘良好,符合有关验收规范.5.2电缆终端头制作时,应严格遵守制作工艺规程,电缆终端应有明显的相色标记.5.3所有电器设备的外露可导电部分均应可靠接地或接零.5.4电气设备保护线的连接应符合供电系统接地形式的设计要求.5.5电梯电气装置的配线应使用额定电压不低于500V的铜芯绝缘导线.作业指导书作业项目名称第2页共3页施工电梯安装回路送电电梯试运行验收第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页5.6厢笼内配线应走向合理、防护可靠。5.7随行电缆的安装应符合下列规定。5.7.1随行电缆安装前，必须预先自由悬吊，清除扭曲。5.7.2随行电缆的敷设长度应使厢笼缓冲器完全压缩后略有余量。5.7.3随行电缆两端不运动部分应可靠固定。5.8电梯的各种安全保护开关必须可靠固定，不得采用焊接固定。5.9与机械相配和的各种安全保护开关，在下列情况时应可靠断开，使电梯不能起动或立即停止运行。5.9.1限速器配重轮下落大约50mm时；5.9.2电梯厢笼门未关闭或未锁紧时；5.9.3安全窗开启时。5.10运行方向接触器的机械或安全连锁应动作灵活可靠。5.11极限、限位、缓速开关碰轮和碰铁的安装应符合下列规定：5.11.1碰铁应无扭曲变形，开关碰轮动作灵活；5.11.2碰铁安装应垂直，允许偏差为1‰，全长不应大于3mm，碰铁斜面除外；5.11.3开关、碰铁应安装牢固，在开关动作区间，碰轮与碰铁应可靠接触，碰轮边距碰铁边不应小于5mm；5.11.4碰轮与碰铁接触后，开关接地应可靠断开，碰轮沿碰铁全长移动不应有卡阻，且碰轮应具备有压缩余量。5.12极限与限位开关的安装位子应符合设计要求。5.12.1极限开关安装后应连续实验5次，均应动作灵活可靠。5.12.2上行限位开关碰铁应保证限位开关触发后留有的上部，安装距离不得小于1.8m。5.12.3下行限位开关碰铁的位置：当吊笼满载下行时，应使吊笼触发下行限位开关后距离缓冲簧100～200毫米出停电。5.13时运转前应检查项目：5.13.1电动机及电气元件对地绝缘电阻不得小于0.5MΩ,电梯构架接地良好,接地第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页作业指导书作业项目名称第3页共3页施工电梯安装第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页电阻不得超过4Ω.5.13.2机械和电气设备的安装应具备整体试车条件。5.13.3电气接线正确、连接可靠、标志清晰；5.13.4继电器...
