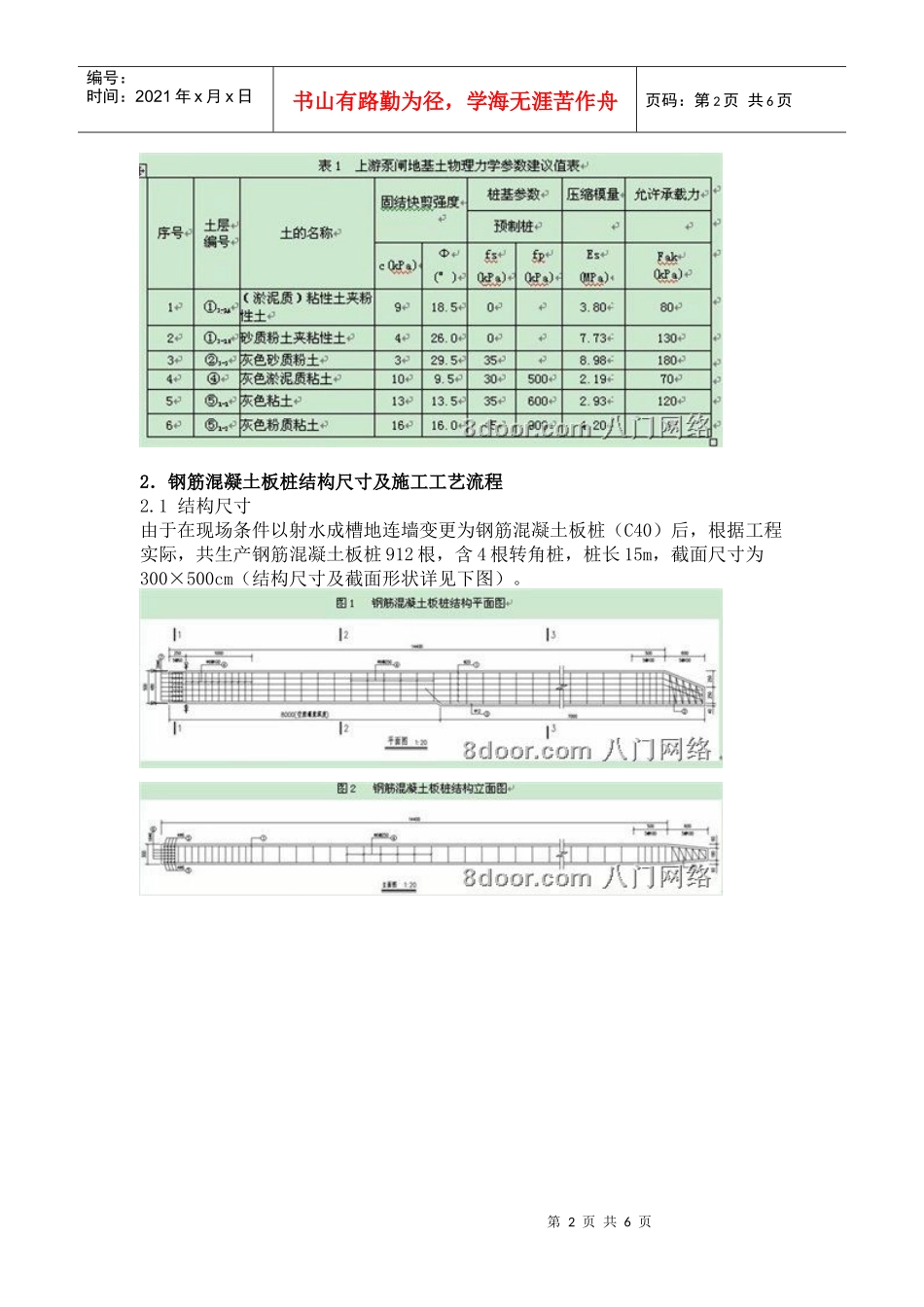

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页上海青草沙水库钢筋混凝土板桩施工技术撰稿：livio发表于：2010-06-1114:56作者：刘猛王洪涛【摘要】：钢筋混凝土板桩作为低边坡基坑防护措施，一般采用强夯的办法施工，具有施工方便、作业周期短等特点,曾在基坑中广泛应用。上海青草沙水库及取水泵闸工程防冲槽边坡采用钢筋混凝土板桩支护措施，结合工程实践，对钢筋混凝土板桩的设计初衷、结构特点（卡口式结构，普通预制桩无阴榫、阳榫）、施工中所遇到的难点、施工方法、工艺流程及常见质量问题进行了介绍，对施工过程中各个环节的质量控制要点、控制手段进行了深入探讨。【关键词】：青草沙水库、钢筋混凝土板桩、施工技术1、工程概况1.1结构概况上海青草沙水库及取输水泵闸工程位于长江口长兴岛西北侧水域，其中上游取水泵闸采用闸站结合布置方式（开敞式闸型），水闸宽总净宽70m，单孔净宽14m，共5孔。泵站设计流量200m3/s，现浇混凝土（地连墙）结构。根据水库调度需要，上游水闸功能是以引水为主、紧急情况下应急排水为辅，因此，内、外侧均设置消能防冲设施。内、外侧消力池均采用钢筋混凝土分离式结构，为消除消力池出水的余能，消力池后设置海漫和防冲槽。海漫长70m～100m，灌砌块石结构，海漫段外缘采用抛石防冲槽护底，为确保水闸引、排水工况下海漫及两侧连接堤的安全，在海漫末端设钢筋混凝土连续墙支护，取水泵闸内外侧海漫末端采用射水成槽法钢筋混凝土防冲墙防护。防冲墙深15m，墙顶设导梁，断面为0.5×0.65m。由于在现场条件以及技术等方面限制，射水成槽地连墙施工可行性较小，施工时优化为Φ300×500截面钢混凝土板桩。1.2工程地质青草沙水库及取输水泵闸所处的地基结构分类属多层结构，表层为粗粒土亚类，浅部存在中等透水性土层，还存在地基土冲蚀（刷）、可液化土层及基坑壁和基坑底以粉性土为主等问题。根据青草沙水库详勘阶段地质报告，取水泵闸设计所用的地基土地质参数建议值见表1。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2．钢筋混凝土板桩结构尺寸及施工工艺流程2.1结构尺寸由于在现场条件以射水成槽地连墙变更为钢筋混凝土板桩（C40）后，根据工程实际，共生产钢筋混凝土板桩912根，含4根转角桩，桩长15m，截面尺寸为300×500cm（结构尺寸及截面形状详见下图）。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2.2施工工艺流程本工程采用双行走双折叠步履打桩机DD6.3T打桩锤进行施工，重锤轻击，施工工艺流程详见图4。3、主要施工方法及注意事项3.1定制青草沙水库所用钢筋混凝土板桩为矩形断面300×500cm截面（详见图1），与普通预制桩对比，本工程板桩采用卡口式结构，目的是使桩连接紧密，防止漏砂，提高抗冲刷及防渗作用。为了使板桩整齐地打入地基并和各板桩之间紧密结合在板桩两侧做有阴阳榫。其一侧从板桩顶到桩尖做成通长的阴榫；另一侧从桩顶到水底以下1m(不小于水底的冲刷深度)作为阴榫，再往下一直到桩尖形成阳榫。下段一侧做阴榫另侧做阳榫的目的是为了打桩时导向：上端两侧都做阴榫的目的是为了形成空腔，当中用塑料袋装细石混凝土填塞，以防漏土或漏砂。板桩的底端为了板桩易于打入地基，在板桩厚度方向做成尖榫形；为了使后施打的板桩与已打的板桩靠得紧密，将桩端阴榫一侧削成斜角。在施打时，地基力对此斜面产生一个推挤力将板桩紧紧靠一一起。为保证桩与桩连接紧密，预制时严格控制施工质量，允许偏差值详见表2。表2钢筋混凝土板桩允许偏差值序号质量控制内容允许偏差值第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页1横截面相对两边之差5mm2凸榫和凹榫±3mm3保护层厚度±5mm4桩尖对桩轴线位移10mm5桩身弯曲矢高≤0.1%桩长且≤10mm3.2运输、起吊根据设计规范要求，当桩的混凝土强度达到设计强度的70%方可起吊；达到100%方可运输和打桩。如提前起吊，必须采取措施并经验算合格方可进行。板桩起吊根据规范要求进行吊点设计，防止吊损板桩。...
