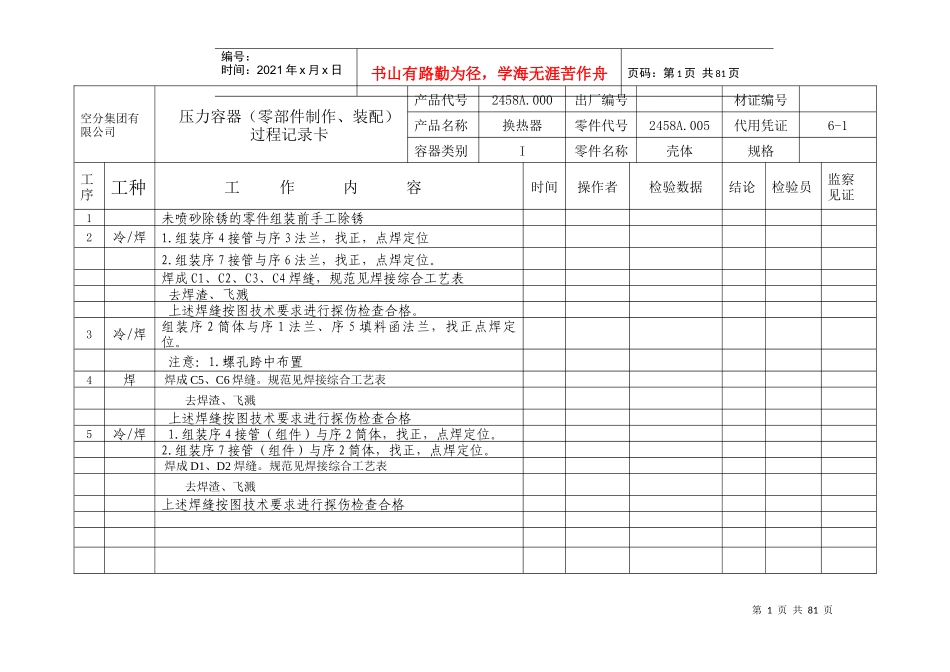

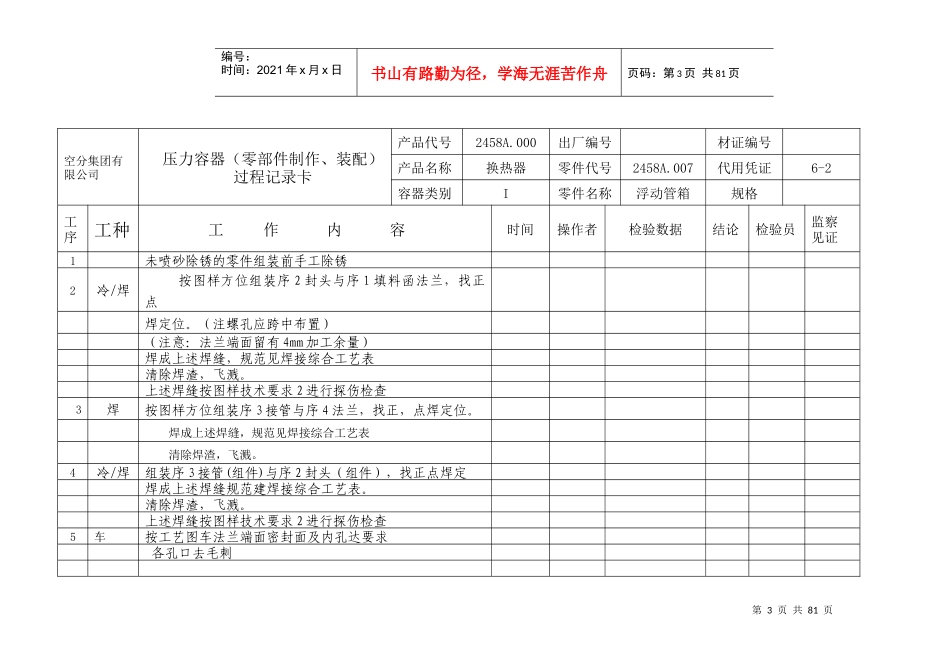

第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共81页空分集团有限公司压力容器（零部件制作、装配）过程记录卡产品代号2458A.000出厂编号材证编号产品名称换热器零件代号2458A.005代用凭证6-1容器类别I零件名称壳体规格工序工种工作内容时间操作者检验数据结论检验员监察见证1未喷砂除锈的零件组装前手工除锈2冷/焊1.组装序4接管与序3法兰，找正，点焊定位2.组装序7接管与序6法兰，找正，点焊定位。焊成C1、C2、C3、C4焊缝，规范见焊接综合工艺表去焊渣、飞溅上述焊缝按图技术要求进行探伤检查合格。3冷/焊组装序2筒体与序1法兰、序5填料函法兰，找正点焊定位。注意：1.螺孔跨中布置4焊焊成C5、C6焊缝。规范见焊接综合工艺表去焊渣、飞溅上述焊缝按图技术要求进行探伤检查合格5冷/焊1.组装序4接管（组件）与序2筒体，找正，点焊定位。2.组装序7接管（组件）与序2筒体，找正，点焊定位。焊成D1、D2焊缝。规范见焊接综合工艺表去焊渣、飞溅上述焊缝按图技术要求进行探伤检查合格第2页共81页第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共81页第3页共81页第2页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共81页空分集团有限公司压力容器（零部件制作、装配）过程记录卡产品代号2458A.000出厂编号材证编号产品名称换热器零件代号2458A.007代用凭证6-2容器类别I零件名称浮动管箱规格工序工种工作内容时间操作者检验数据结论检验员监察见证1未喷砂除锈的零件组装前手工除锈2冷/焊按图样方位组装序2封头与序1填料函法兰，找正点焊定位。（注螺孔应跨中布置）（注意：法兰端面留有4mm加工余量）焊成上述焊缝，规范见焊接综合工艺表清除焊渣，飞溅。上述焊缝按图样技术要求2进行探伤检查3焊按图样方位组装序3接管与序4法兰，找正，点焊定位。焊成上述焊缝，规范见焊接综合工艺表清除焊渣，飞溅。4冷/焊组装序3接管(组件)与序2封头（组件），找正点焊定焊成上述焊缝规范建焊接综合工艺表。清除焊渣，飞溅。上述焊缝按图样技术要求2进行探伤检查5车按工艺图车法兰端面密封面及内孔达要求各孔口去毛刺第4页共81页第3页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共81页第5页共81页第4页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共81页第6页共81页第5页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共81页空分集团有限公司压力容器（零部件制作、装配）过程记录卡产品代号2458A.000出厂编号材证编号产品名称换热器零件代号2458A.002代用凭证6-3容器类别I零件名称固定管箱规格工序工种工作内容时间操作者检验数据结论检验员监察见证1未经喷砂除锈的零件喷砂除锈2冷/焊按图样方位组装序3封头与序4法兰找正，点焊定位（注：螺孔应跨中布置；法兰端面留有加工余量）焊成上述焊缝，规范见焊接综合工艺表清除焊缝，飞溅。上述焊缝按图样技术要求2进行探伤检查3冷/焊按图样方位，组装序2接管与序1法兰，找正，点焊定位（螺纹跨中布置）焊成上述焊缝，规范见焊接综合工艺表清除焊缝，飞溅。上述焊缝按图样技术要求2进行探伤检查4冷/焊组装序2接管（组件）与序3封头（组件），找正点焊定位焊成上述焊缝，规范见焊接综合工艺表清除焊缝，飞溅。上述焊缝按图样技术要求2进行探伤检查5车按工艺图车法兰端面及密封面达要求各孔口去毛刺第7页共81页第6页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共81页第8页共81页第7页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共81页第9页共81页第8页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共81页空分集团有限公司压力容器（零部件制作、装配）过程记录卡产品代号2458A.000出厂编号材证编号产品名称换热器零件代号2458A.006代用凭证6-4容器类别I零件名称管束规格工序工种工作内容时间操作者检验数据结论检验员监察见证11、未喷砂除锈的零件组装前手工除锈2.换热管装前端...
