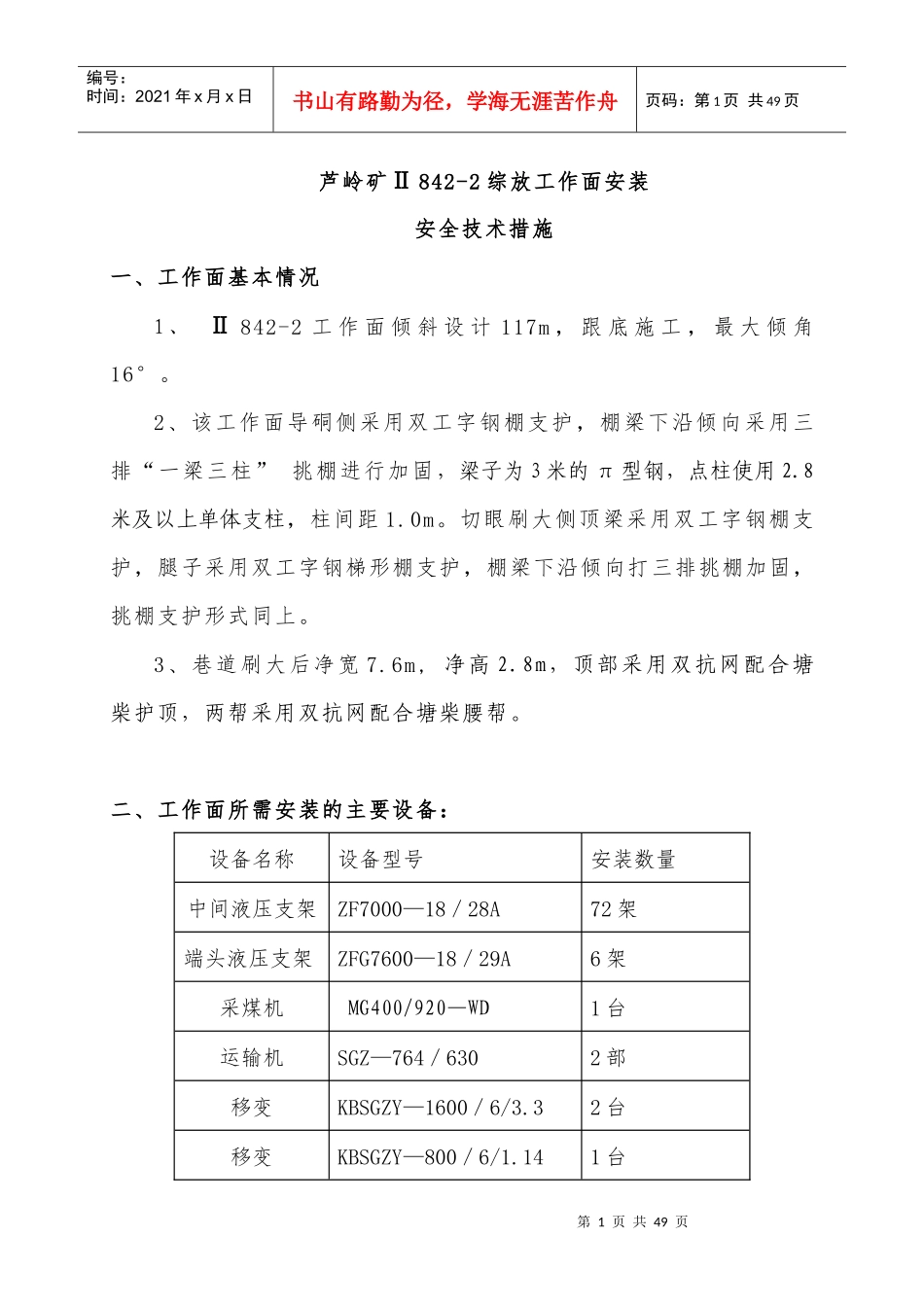

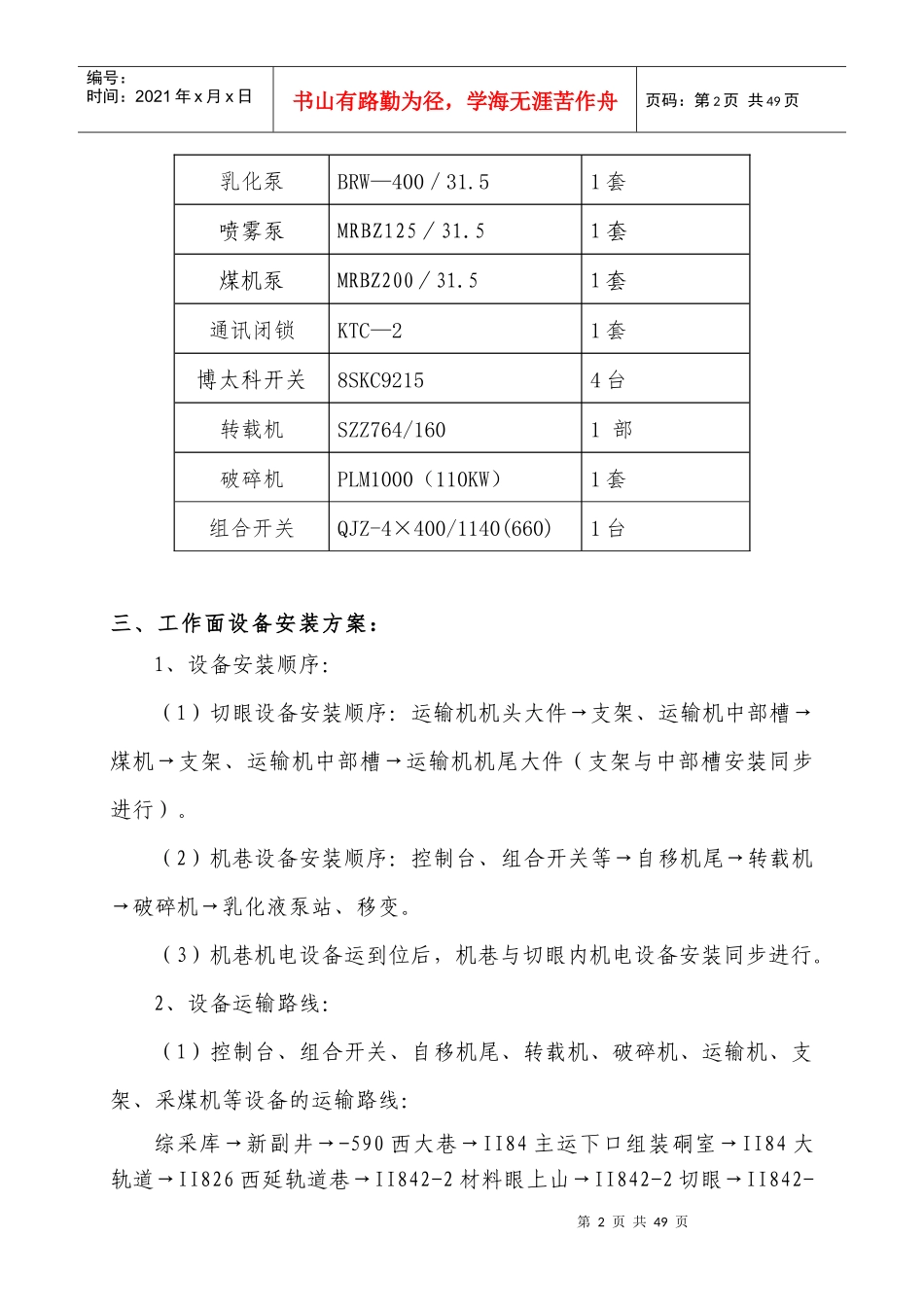

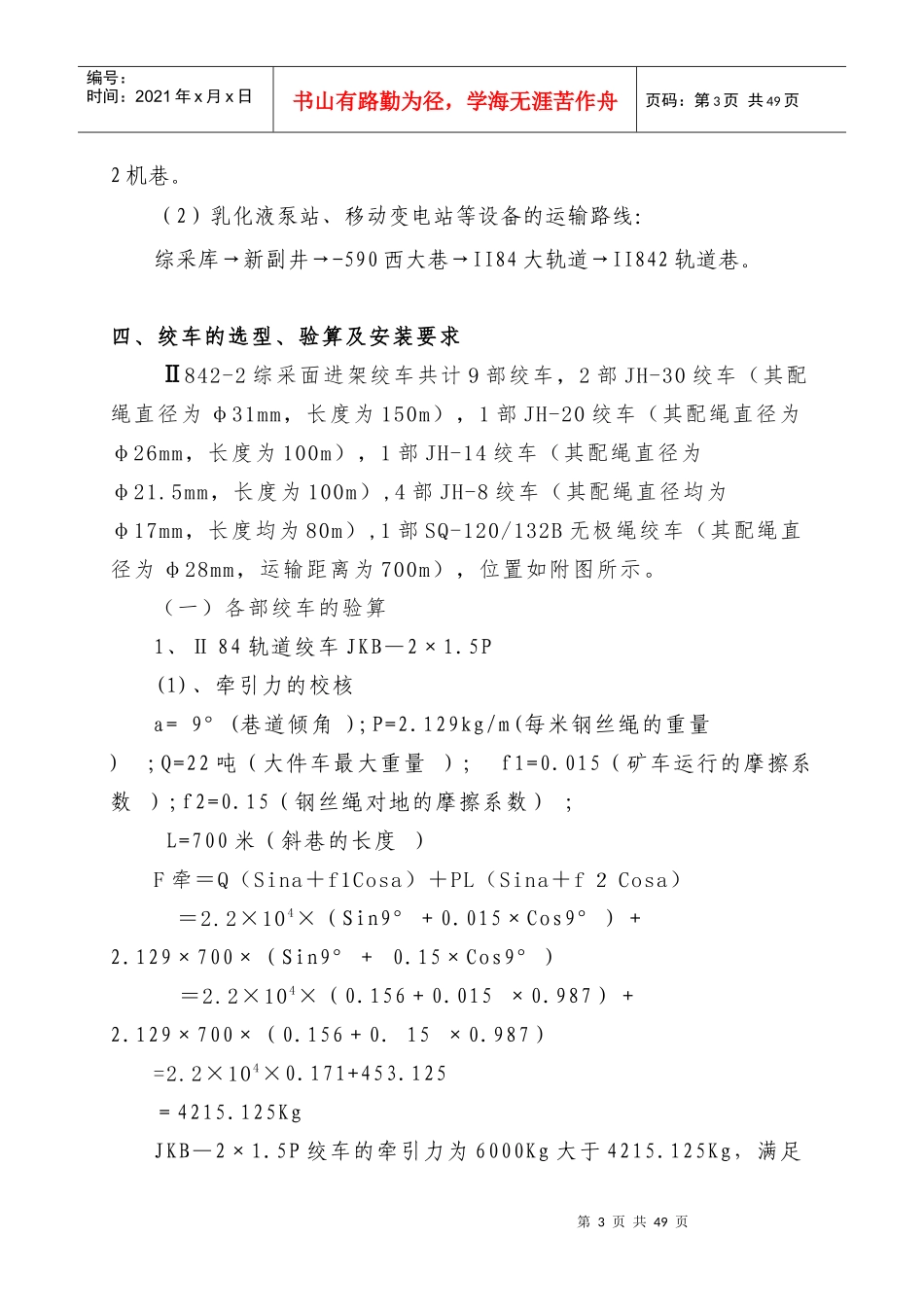

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页芦岭矿Ⅱ842-2综放工作面安装安全技术措施一、工作面基本情况1、Ⅱ842-2工作面倾斜设计117m，跟底施工，最大倾角16°。2、该工作面导硐侧采用双工字钢棚支护，棚梁下沿倾向采用三排“一梁三柱”挑棚进行加固，梁子为3米的π型钢，点柱使用2.8米及以上单体支柱，柱间距1.0m。切眼刷大侧顶梁采用双工字钢棚支护，腿子采用双工字钢梯形棚支护，棚梁下沿倾向打三排挑棚加固，挑棚支护形式同上。3、巷道刷大后净宽7.6m,净高2.8m，顶部采用双抗网配合塘柴护顶，两帮采用双抗网配合塘柴腰帮。二、工作面所需安装的主要设备：设备名称设备型号安装数量中间液压支架ZF7000—18／28A72架端头液压支架ZFG7600—18／29A6架采煤机MG400/920—WD1台运输机SGZ—764／6302部移变KBSGZY—1600／6/3.32台移变KBSGZY—800／6/1.141台第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页乳化泵BRW—400／31.51套喷雾泵MRBZ125／31.51套煤机泵MRBZ200／31.51套通讯闭锁KTC—21套博太科开关8SKC92154台转载机SZZ764/1601部破碎机PLM1000（110KW）1套组合开关QJZ-4×400/1140(660)1台三、工作面设备安装方案：1、设备安装顺序：（1）切眼设备安装顺序：运输机机头大件→支架、运输机中部槽→煤机→支架、运输机中部槽→运输机机尾大件（支架与中部槽安装同步进行）。（2）机巷设备安装顺序：控制台、组合开关等→自移机尾→转载机→破碎机→乳化液泵站、移变。（3）机巷机电设备运到位后，机巷与切眼内机电设备安装同步进行。2、设备运输路线：（1）控制台、组合开关、自移机尾、转载机、破碎机、运输机、支架、采煤机等设备的运输路线：综采库→新副井→-590西大巷→II84主运下口组装硐室→II84大轨道→II826西延轨道巷→II842-2材料眼上山→II842-2切眼→II842-第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页2机巷。（2）乳化液泵站、移动变电站等设备的运输路线：综采库→新副井→-590西大巷→II84大轨道→II842轨道巷。四、绞车的选型、验算及安装要求Ⅱ842-2综采面进架绞车共计9部绞车，2部JH-30绞车（其配绳直径为φ31mm，长度为150m），1部JH-20绞车（其配绳直径为φ26mm，长度为100m），1部JH-14绞车（其配绳直径为φ21.5mm，长度为100m）,4部JH-8绞车（其配绳直径均为φ17mm，长度均为80m）,1部SQ-120/132B无极绳绞车（其配绳直径为φ28mm，运输距离为700m），位置如附图所示。（一）各部绞车的验算1、Ⅱ84轨道绞车JKB—2×1.5P(1)、牵引力的校核a=9°(巷道倾角);P=2.129kg/m(每米钢丝绳的重量);Q=22吨（大件车最大重量）;f1=0.015（矿车运行的摩擦系数）;f2=0.15（钢丝绳对地的摩擦系数）;L=700米（斜巷的长度）F牵＝Q（Sina＋f1Cosa）＋PL（Sina＋f２Cosa）＝2.2×104×（Sin9°＋0.015×Cos9°）＋2.129×700×（Sin9°＋0.15×Cos9°）＝2.2×104×（0.156＋0.015×0.987）＋2.129×700×（0.156＋0.15×0.987）=2.2×104×0.171+453.125＝4215.125KgJKB—2×1.5P绞车的牵引力为6000Kg大于4215.125Kg，满足第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页要求。(2)、钢丝绳强度校核该JKB—2×1.5P绞车配绳型号为为6×7-φ24.5，24.5钢丝绳破断力为37850Kgn＝Q破／F牵=37850／4215.125＝8.98＞6.5故配绳满足要求。2、Ⅱ842-2切眼松架JH—30绞车a=16°(巷道倾角);P=3.38kg/m(每米钢丝绳的重量);Q=22吨（大件车最大重量）;f1=0.015（矿车运行的摩擦系数）;f2=0.15（钢丝绳对地的摩擦系数）;L=150米（最长斜巷长度）（1）、牵引力的校核F牵＝22×103×（Sin16°＋f1Cos16°）＋PL（Sin16°＋f２Cos16°）＝2.2×104×(0.275＋0.015×0.961)＋3.38×150×(0.275＋0.15×0.961)＝2.2×104×0.289+3.38×150×0.415＝6385+210.41＝6595.41KgJH—30绞车的牵引力为30000Kg大于6595.41Kg，满足要求。2、钢丝绳强度校核该JH—30绞车配绳为φ31mm，钢丝绳破断拉力总...
