只要通过安全规则认证的都叫安规电容VIP免费

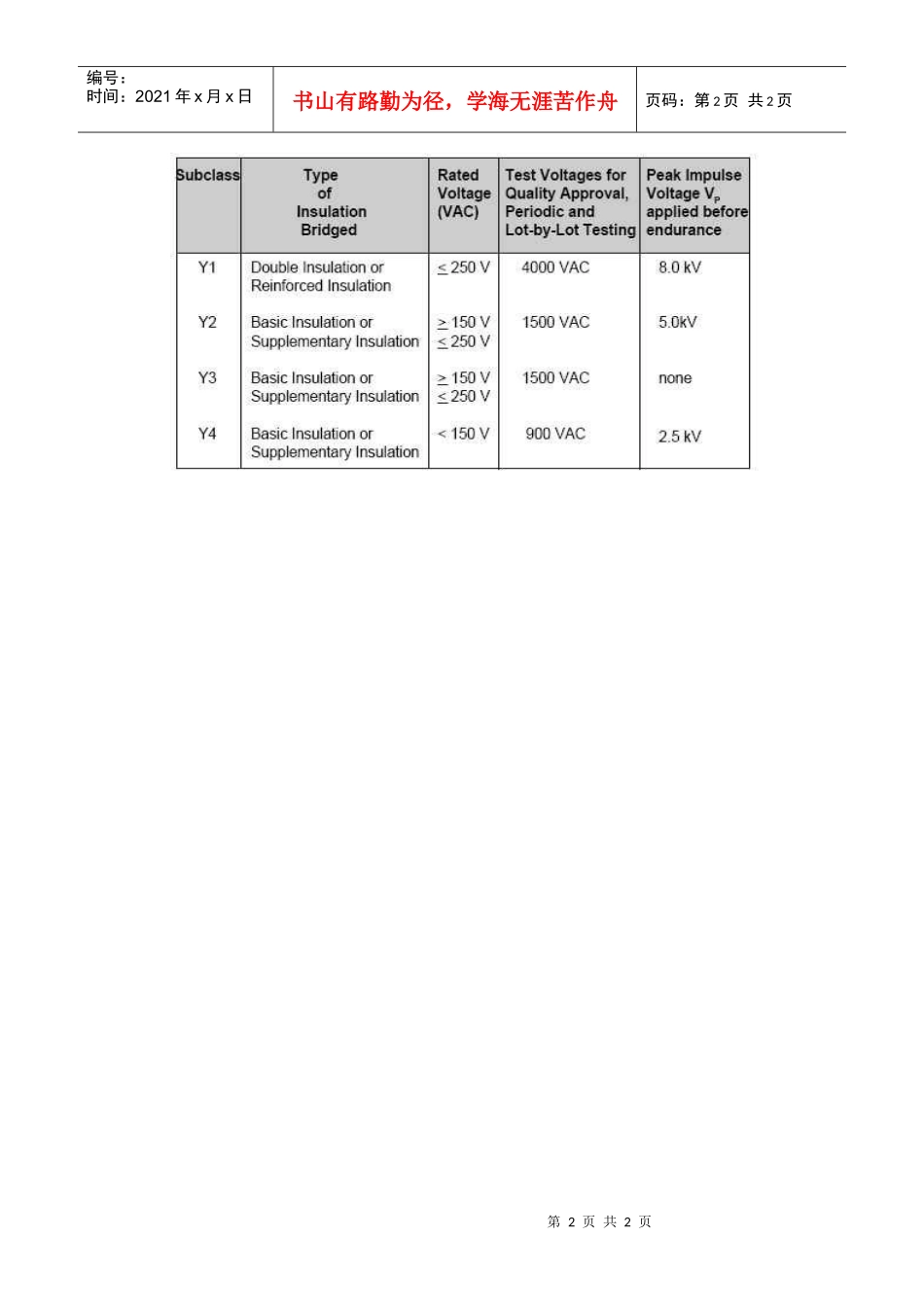

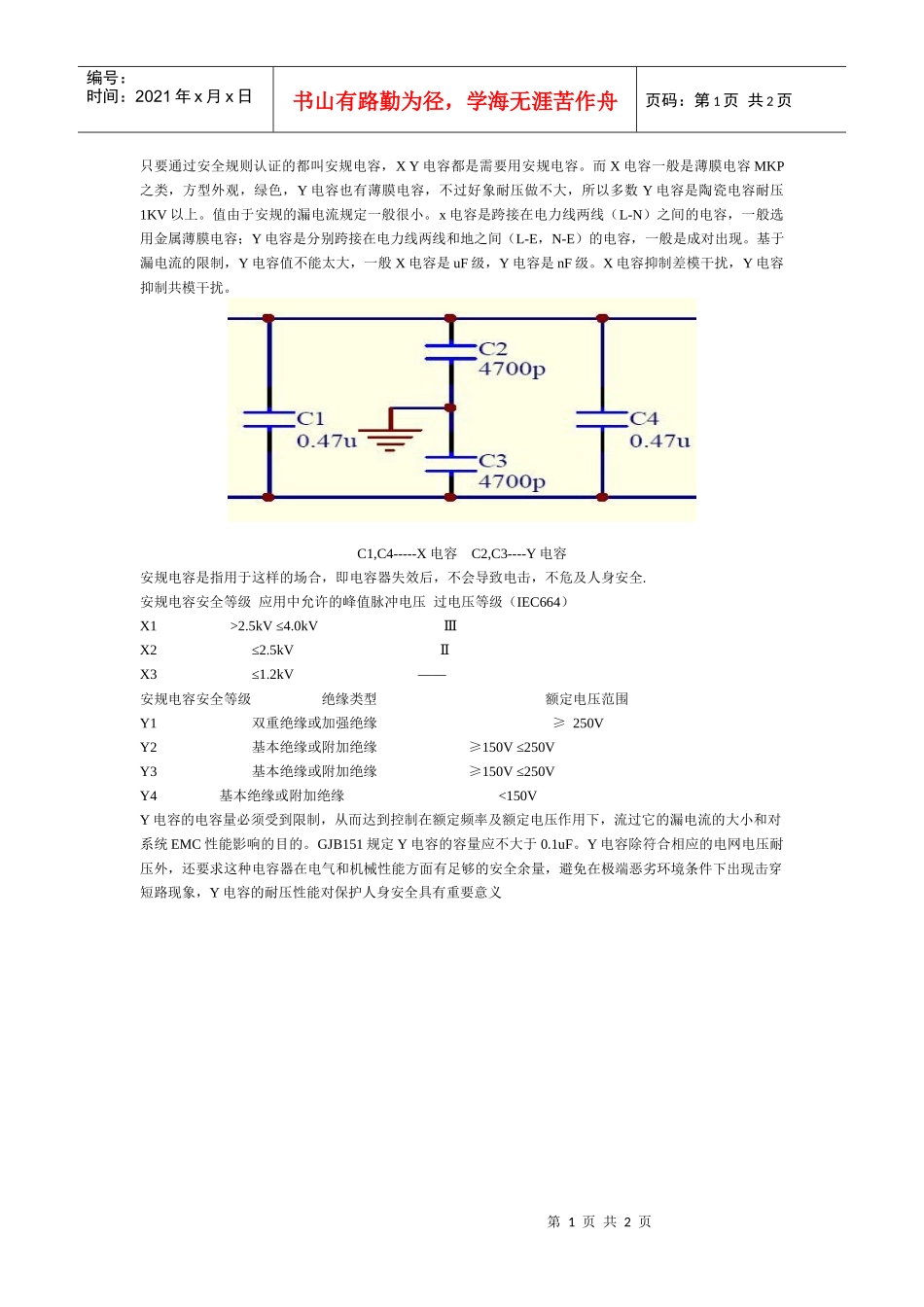

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页只要通过安全规则认证的都叫安规电容，XY电容都是需要用安规电容。而X电容一般是薄膜电容MKP之类，方型外观，绿色，Y电容也有薄膜电容，不过好象耐压做不大，所以多数Y电容是陶瓷电容耐压1KV以上。值由于安规的漏电流规定一般很小。x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。C1,C4-----X电容C2,C3----Y电容安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1>2.5kV≤4.0kVⅢX2≤2.5kVⅡX3≤1.2kV——安规电容安全等级绝缘类型额定电压范围Y1双重绝缘或加强绝缘≥250VY2基本绝缘或附加绝缘≥150V≤250VY3基本绝缘或附加绝缘≥150V≤250VY4基本绝缘或附加绝缘<150VY电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页
