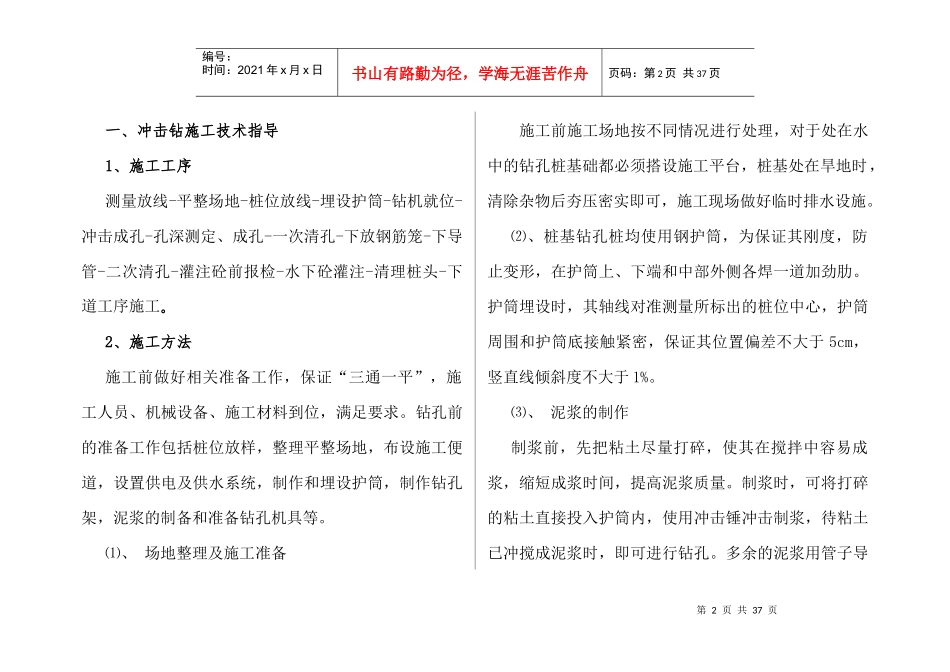

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页冲击钻施工技术指导一、冲击钻施工技术指导1、施工工序2、施工方法3、施工注意事项4、质检工艺流程、检查项目及标准5、工程质量通病防治第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页一、冲击钻施工技术指导1、施工工序测量放线-平整场地-桩位放线-埋设护筒-钻机就位-冲击成孔-孔深测定、成孔-一次清孔-下放钢筋笼-下导管-二次清孔-灌注砼前报检-水下砼灌注-清理桩头-下道工序施工。2、施工方法施工前做好相关准备工作，保证“三通一平”，施工人员、机械设备、施工材料到位，满足要求。钻孔前的准备工作包括桩位放样，整理平整场地，布设施工便道，设置供电及供水系统，制作和埋设护筒，制作钻孔架，泥浆的制备和准备钻孔机具等。⑴、场地整理及施工准备施工前施工场地按不同情况进行处理，对于处在水中的钻孔桩基础都必须搭设施工平台，桩基处在旱地时，清除杂物后夯压密实即可，施工现场做好临时排水设施。⑵、桩基钻孔桩均使用钢护筒，为保证其刚度，防止变形，在护筒上、下端和中部外侧各焊一道加劲肋。护筒埋设时，其轴线对准测量所标出的桩位中心，护筒周围和护筒底接触紧密，保证其位置偏差不大于5cm，竖直线倾斜度不大于1%。⑶、泥浆的制作制浆前，先把粘土尽量打碎，使其在搅拌中容易成浆，缩短成浆时间，提高泥浆质量。制浆时，可将打碎的粘土直接投入护筒内，使用冲击锤冲击制浆，待粘土已冲搅成泥浆时，即可进行钻孔。多余的泥浆用管子导第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页入钻孔外泥浆池贮存，以便随时补充孔内泥浆。泥浆用水必须使用不纯物含量少的水，没有饮用水时，应进行水质检查，在护筒底下复杂覆盖层进行大直径钻孔桩施工时，选用的泥浆应根据地质情况、钻机性能、施工经验等确定，宜参照钻井采用的泥浆或添加剂。⑷、钻机就位埋设好护筒后，即可进行钻机就位，使用的钻机为卷扬机牵引式冲击钻。就位时，只要使钻锥中心对准测量放样时所测设的桩位即可，其对中误差不得大于5cm。⑸、钻孔工艺①开钻前应注意的事项开钻前，在护筒内多加一些粘土。地表土层松疏时还要混和加入一定数量的小片石，然后注入泥浆和清水，借助钻头的冲击把泥膏、石块挤向孔壁，以加固护筒角。为防止冲击振动使邻孔坍塌或影响邻孔已灌注砼的凝固，必须等邻孔砼灌注完毕并达到一定的强度后方可开始钻孔，冲击钻孔时宜用小冲程，当孔底在护筒脚下3-4m后，可根据实际情况适当加大冲程加快施工进度，地质条件较差的相邻桩孔，不得同时钻进。②钻机安装处事先整平夯实，以免在钻孔过程中钻机发生倾斜和下陷而影响成孔的质量。钻机必须固定牢固，严禁在钻孔过程中钻机移位。钻孔时，机手要随进尺快慢及时放主钢丝绳，使钢丝绳在每次冲击过程中始终处于拉紧状态，既不能少放，也不能多放，放少了，第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页钻头落不到孔底，打空锤，不仅无法获得进尺，反而可能造成钢丝绳中断、掉锤，放多了，钻头在落到孔底后会向孔壁倾斜，撞击孔壁，造成扩孔。并随时察看钢丝绳的回弹情况，耳听钻锥的冲击声，以判别孔底情况，掌握勤松动，少量松绳的原则；孔内水泥浆水平面须高出护筒脚至少0.5m以上，以免泥浆面荡漾损坏护筒脚孔壁，但比护筒顶面低0.3m，防止泥浆溢出；冲击过程中勤抽碴，勤检查钢丝绳和钻头的磨损情况，预防安全质量事故的发生。③在钻孔过程中应用碳素笔详细记录施工进展情况，包括时间、高程、挡位、钻头、进尺情况等。每钻进2m(接近设计终孔高程时，应每0.5m)或在地层变化处，应在出渣口捞取钻渣样品，洗净后收进专用袋内保存，标明土类和高程，以供确定终孔高程。④抽碴时应注意的几个问题A、及时向孔内补浆或补水，如向孔内投放粘土自行造浆，在抽碴后随着冲击投放粘土，不宜一次倒进很多，防止粘结。B、抽碴筒放到孔底后，要在孔底上、下提放几次，使其多进些钻碴，然后提出。C、钻...
