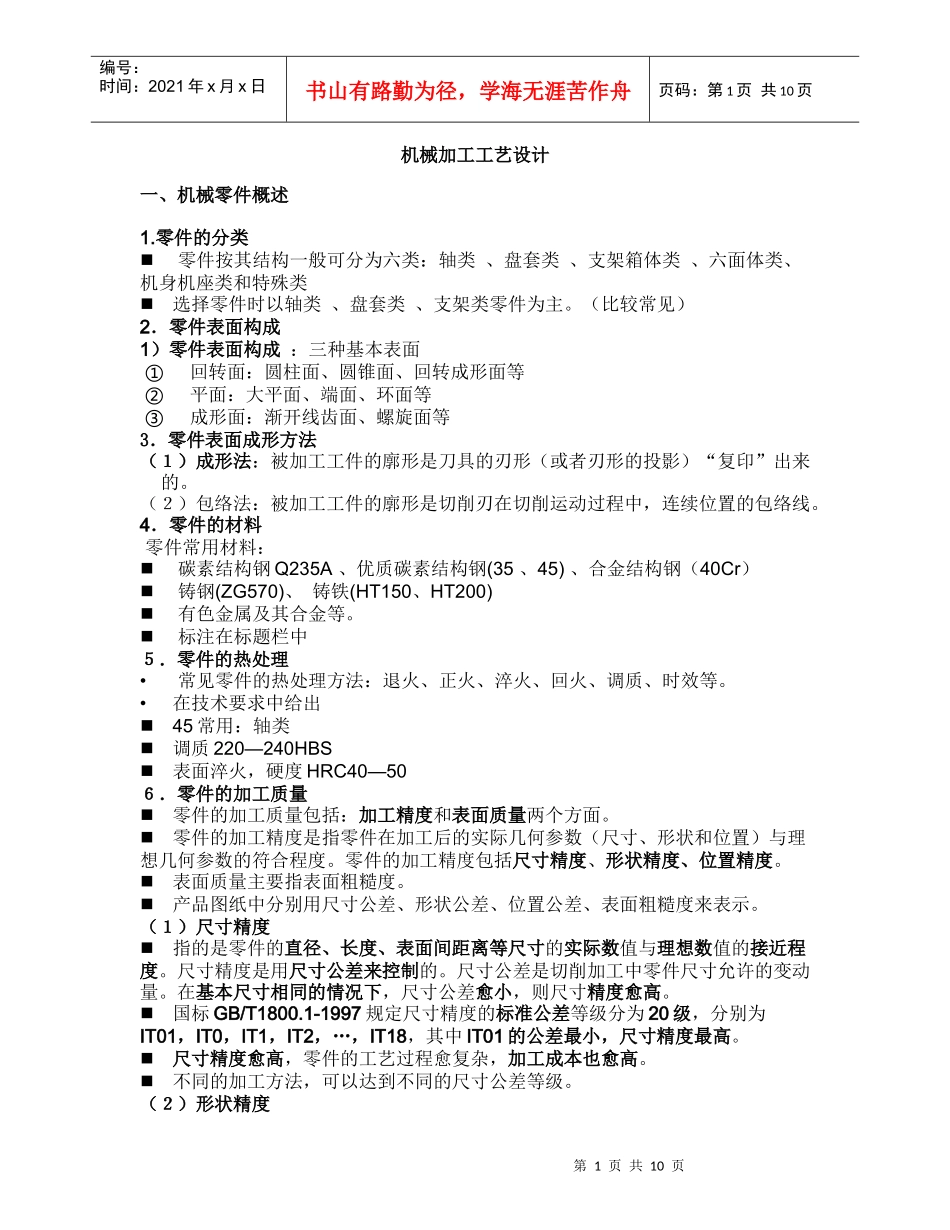

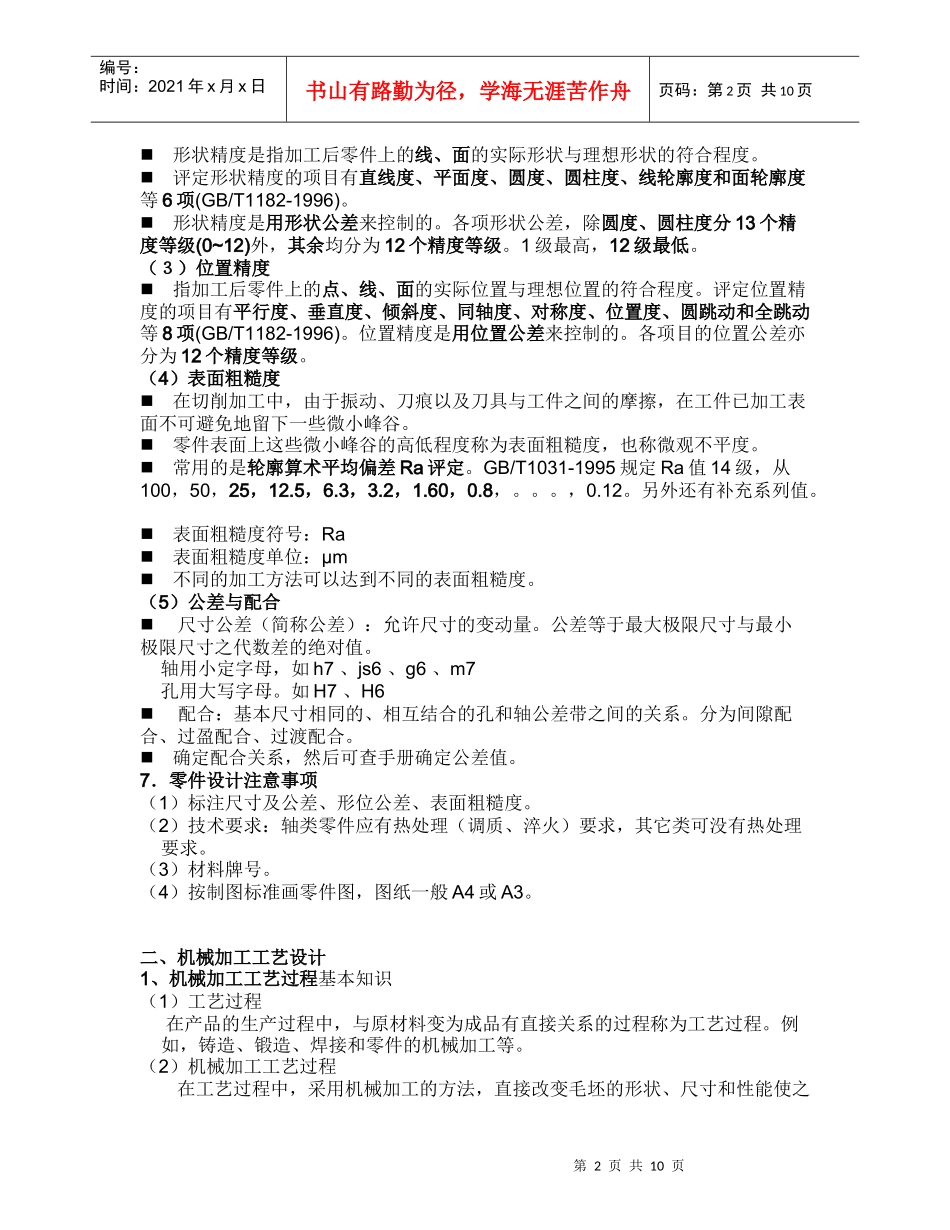

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页机械加工工艺设计一、机械零件概述1.零件的分类零件按其结构一般可分为六类：轴类、盘套类、支架箱体类、六面体类、机身机座类和特殊类选择零件时以轴类、盘套类、支架类零件为主。（比较常见）2．零件表面构成1）零件表面构成：三种基本表面①回转面：圆柱面、圆锥面、回转成形面等②平面：大平面、端面、环面等③成形面：渐开线齿面、螺旋面等3．零件表面成形方法（１）成形法：被加工工件的廓形是刀具的刃形（或者刃形的投影）“复印”出来的。（２）包络法：被加工工件的廓形是切削刃在切削运动过程中，连续位置的包络线。4．零件的材料零件常用材料：碳素结构钢Q235A、优质碳素结构钢(35、45)、合金结构钢（40Cr）铸钢(ZG570)、铸铁(HT150、HT200)有色金属及其合金等。标注在标题栏中５．零件的热处理•常见零件的热处理方法：退火、正火、淬火、回火、调质、时效等。•在技术要求中给出45常用：轴类调质220—240HBS表面淬火，硬度HRC40—50６．零件的加工质量零件的加工质量包括：加工精度和表面质量两个方面。零件的加工精度是指零件在加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度。零件的加工精度包括尺寸精度、形状精度、位置精度。表面质量主要指表面粗糙度。产品图纸中分别用尺寸公差、形状公差、位置公差、表面粗糙度来表示。（１）尺寸精度指的是零件的直径、长度、表面间距离等尺寸的实际数值与理想数值的接近程度。尺寸精度是用尺寸公差来控制的。尺寸公差是切削加工中零件尺寸允许的变动量。在基本尺寸相同的情况下，尺寸公差愈小，则尺寸精度愈高。国标GB/T1800.1-1997规定尺寸精度的标准公差等级分为20级，分别为IT01，IT0，IT1，IT2，…，IT18，其中IT01的公差最小，尺寸精度最高。尺寸精度愈高，零件的工艺过程愈复杂，加工成本也愈高。不同的加工方法，可以达到不同的尺寸公差等级。（２）形状精度第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页形状精度是指加工后零件上的线、面的实际形状与理想形状的符合程度。评定形状精度的项目有直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度等6项(GB/T1182-1996)。形状精度是用形状公差来控制的。各项形状公差，除圆度、圆柱度分13个精度等级(0~12)外，其余均分为12个精度等级。1级最高，12级最低。（３）位置精度指加工后零件上的点、线、面的实际位置与理想位置的符合程度。评定位置精度的项目有平行度、垂直度、倾斜度、同轴度、对称度、位置度、圆跳动和全跳动等8项(GB/T1182-1996)。位置精度是用位置公差来控制的。各项目的位置公差亦分为12个精度等级。（4）表面粗糙度在切削加工中，由于振动、刀痕以及刀具与工件之间的摩擦，在工件已加工表面不可避免地留下一些微小峰谷。零件表面上这些微小峰谷的高低程度称为表面粗糙度，也称微观不平度。常用的是轮廓算术平均偏差Ra评定。GB/T1031-1995规定Ra值14级，从100，50，25，12.5，6.3，3.2，1.60，0.8，。。。，0.12。另外还有补充系列值。表面粗糙度符号：Ra表面粗糙度单位：μm不同的加工方法可以达到不同的表面粗糙度。（5）公差与配合尺寸公差（简称公差）：允许尺寸的变动量。公差等于最大极限尺寸与最小极限尺寸之代数差的绝对值。轴用小定字母，如h7、js6、g6、m7孔用大写字母。如H7、H6配合：基本尺寸相同的、相互结合的孔和轴公差带之间的关系。分为间隙配合、过盈配合、过渡配合。确定配合关系，然后可查手册确定公差值。7．零件设计注意事项（1）标注尺寸及公差、形位公差、表面粗糙度。（2）技术要求：轴类零件应有热处理（调质、淬火）要求，其它类可没有热处理要求。（3）材料牌号。（4）按制图标准画零件图，图纸一般A4或A3。二、机械加工工艺设计1、机械加工工艺过程基本知识（1）工艺过程在产品的生产过程中，与原材料变为成品有直接关系的过程称为工艺过程。例如，铸造、锻造、焊接和零件的机械加工等。（2）...
