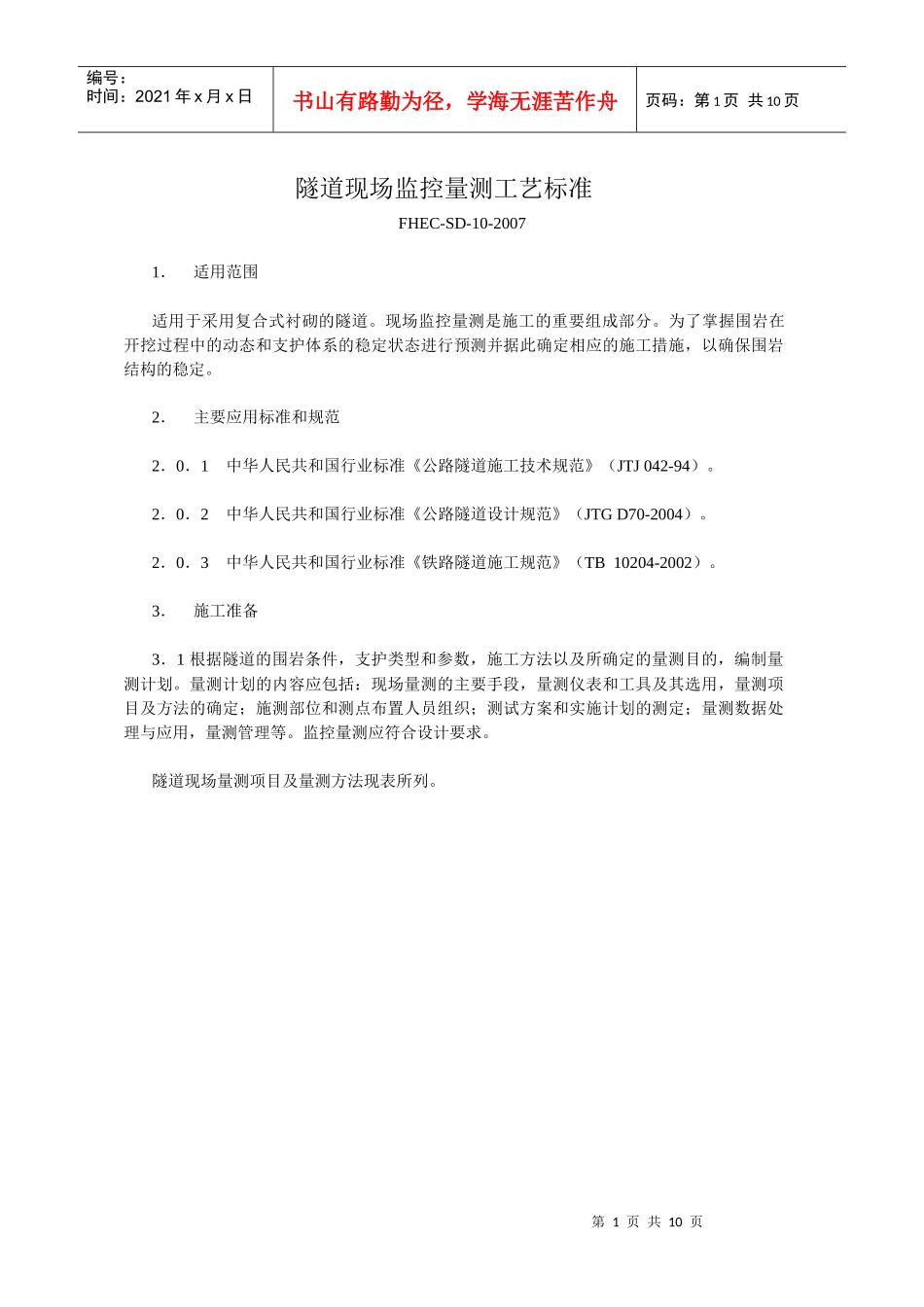

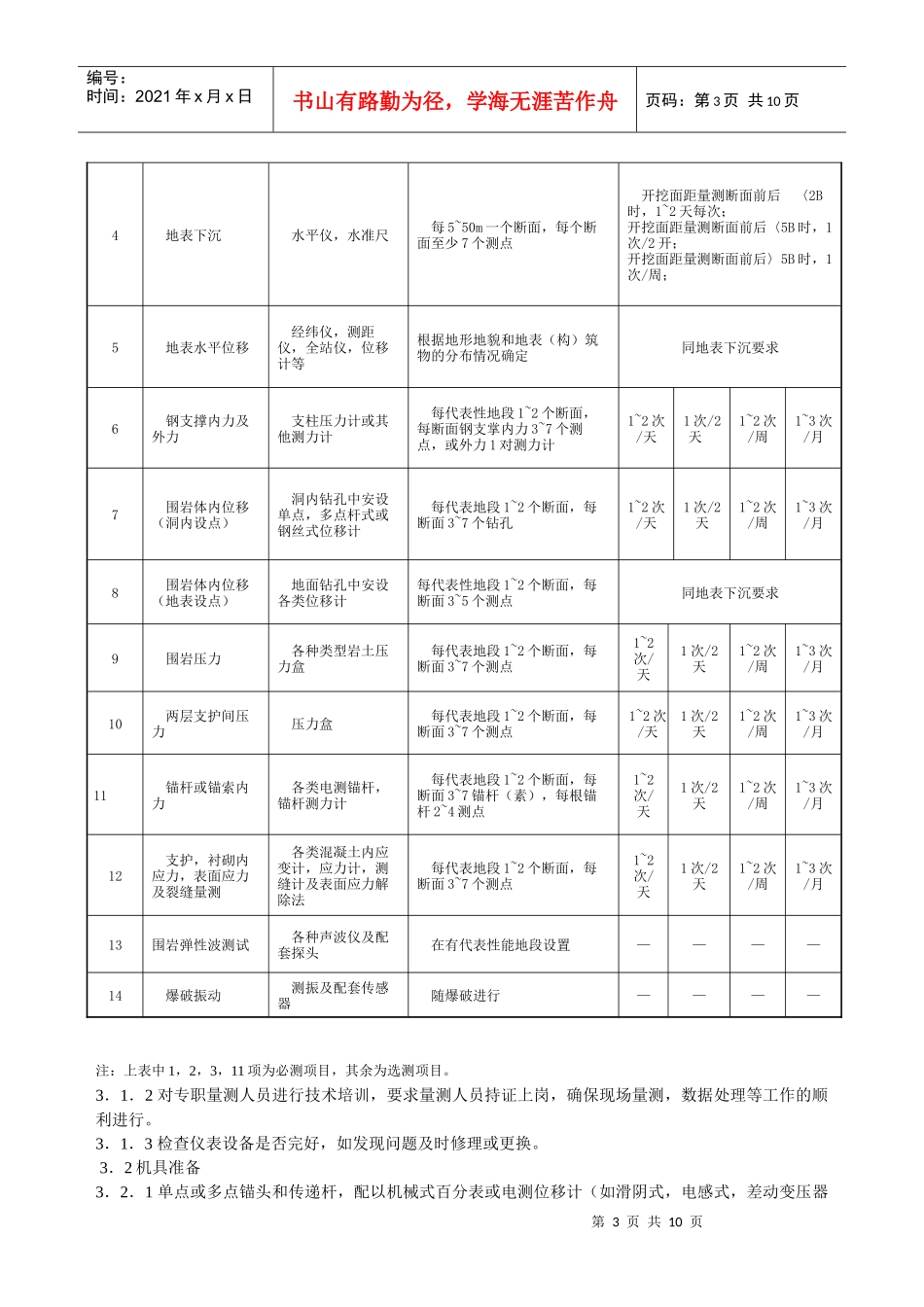

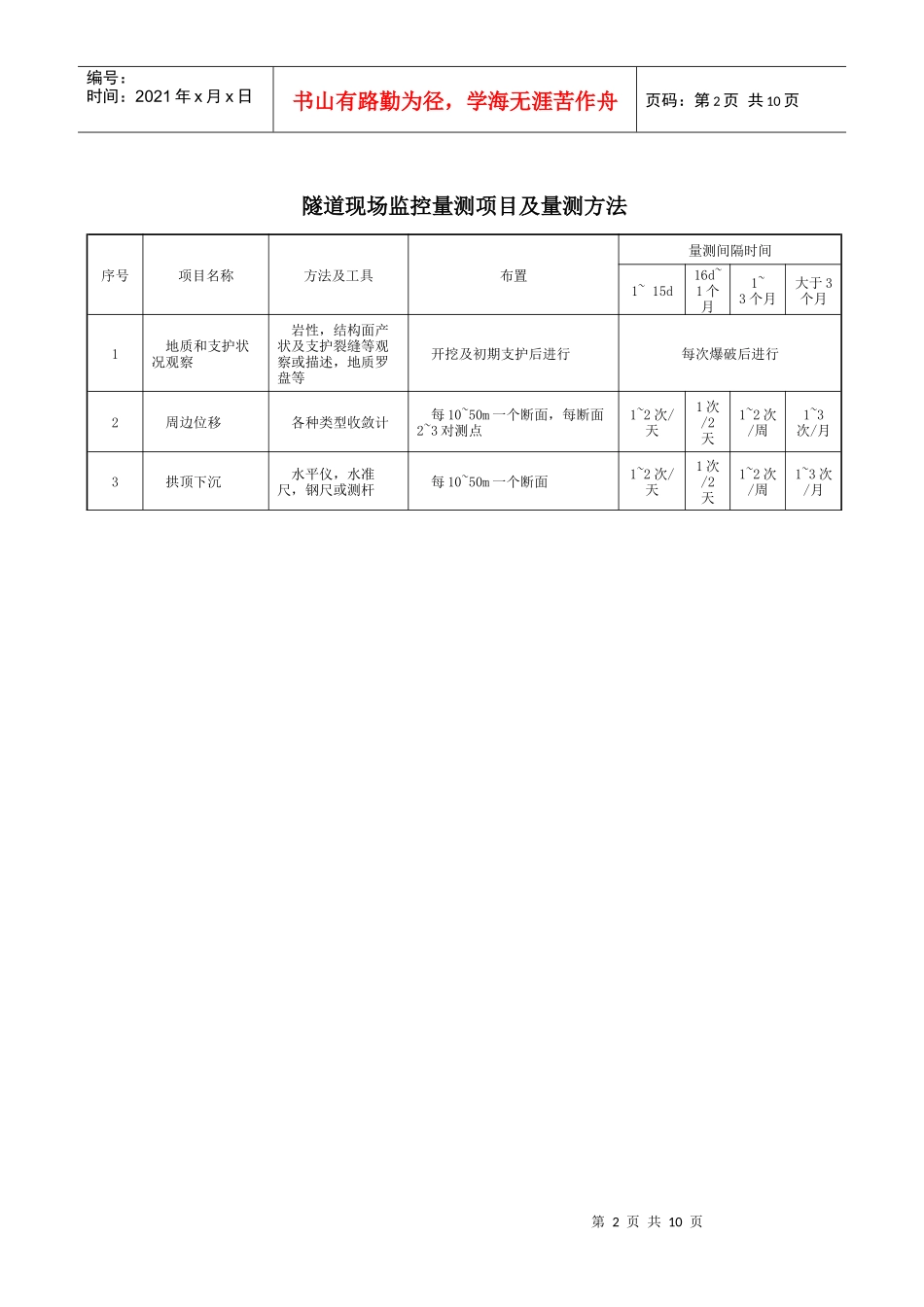

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页隧道现场监控量测工艺标准FHEC-SD-10-20071．适用范围适用于采用复合式衬砌的隧道。现场监控量测是施工的重要组成部分。为了掌握围岩在开挖过程中的动态和支护体系的稳定状态进行预测并据此确定相应的施工措施，以确保围岩结构的稳定。2．主要应用标准和规范2．0．1中华人民共和国行业标准《公路隧道施工技术规范》（JTJ042-94）。2．0．2中华人民共和国行业标准《公路隧道设计规范》（JTGD70-2004）。2．0．3中华人民共和国行业标准《铁路隧道施工规范》（TB10204-2002）。3．施工准备3．1根据隧道的围岩条件，支护类型和参数，施工方法以及所确定的量测目的，编制量测计划。量测计划的内容应包括：现场量测的主要手段，量测仪表和工具及其选用，量测项目及方法的确定；施测部位和测点布置人员组织；测试方案和实施计划的测定；量测数据处理与应用，量测管理等。监控量测应符合设计要求。隧道现场量测项目及量测方法现表所列。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页隧道现场监控量测项目及量测方法序号项目名称方法及工具布置量测间隔时间1~15d16d~1个月1~3个月大于3个月1地质和支护状况观察岩性，结构面产状及支护裂缝等观察或描述，地质罗盘等开挖及初期支护后进行每次爆破后进行2周边位移各种类型收敛计每10~50m一个断面，每断面2~3对测点1~2次/天1次/2天1~2次/周1~3次/月3拱顶下沉水平仪，水准尺，钢尺或测杆每10~50m一个断面1~2次/天1次/2天1~2次/周1~3次/月第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页注：上表中1，2，3，11项为必测项目，其余为选测项目。3．1．2对专职量测人员进行技术培训，要求量测人员持证上岗，确保现场量测，数据处理等工作的顺利进行。3．1．3检查仪表设备是否完好，如发现问题及时修理或更换。3．2机具准备3．2．1单点或多点锚头和传递杆，配以机械式百分表或电测位移计（如滑阴式，电感式，差动变压器4地表下沉水平仪，水准尺每5~50m一个断面，每个断面至少7个测点开挖面距量测断面前后〈2B时，1~2天每次；开挖面距量测断面前后〈5B时，1次/2开；开挖面距量测断面前后〉5B时，1次/周；5地表水平位移经纬仪，测距仪，全站仪，位移计等根据地形地貌和地表（构）筑物的分布情况确定同地表下沉要求6钢支撑内力及外力支柱压力计或其他测力计每代表性地段1~2个断面，每断面钢支掌内力3~7个测点，或外力1对测力计1~2次/天1次/2天1~2次/周1~3次/月7围岩体内位移（洞内设点）洞内钻孔中安设单点，多点杆式或钢丝式位移计每代表地段1~2个断面，每断面3~7个钻孔1~2次/天1次/2天1~2次/周1~3次/月8围岩体内位移（地表设点）地面钻孔中安设各类位移计每代表性地段1~2个断面，每断面3~5个测点同地表下沉要求9围岩压力各种类型岩土压力盒每代表地段1~2个断面，每断面3~7个测点1~2次/天1次/2天1~2次/周1~3次/月10两层支护间压力压力盒每代表地段1~2个断面，每断面3~7个测点1~2次/天1次/2天1~2次/周1~3次/月11锚杆或锚索内力各类电测锚杆，锚杆测力计每代表地段1~2个断面，每断面3~7锚杆（素），每根锚杆2~4测点1~2次/天1次/2天1~2次/周1~3次/月12支护，衬砌内应力，表面应力及裂缝量测各类混凝土内应变计，应力计，测缝计及表面应力解除法每代表地段1~2个断面，每断面3~7个测点1~2次/天1次/2天1~2次/周1~3次/月13围岩弹性波测试各种声波仪及配套探头在有代表性能地段设置————14爆破振动测振及配套传感器随爆破进行————第4页共10页第3页共10页开挖记录，照片或摄像开挖面岩性的观察安装观测预埋件初期支护喷混凝土初读数初期支护状况观察拱部下沉和周边位移按设计频率量测加强初期支护施作二次衬砌变形曲线出现反常围岩变形趋于稳定数据整理和分析处理编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页式等形式的位移计）3．2．2单点或多点锚头和传达室递钢丝，配以机械式百分表，挠度计或电测位移计。3．2．3各种类型的收敛计...
