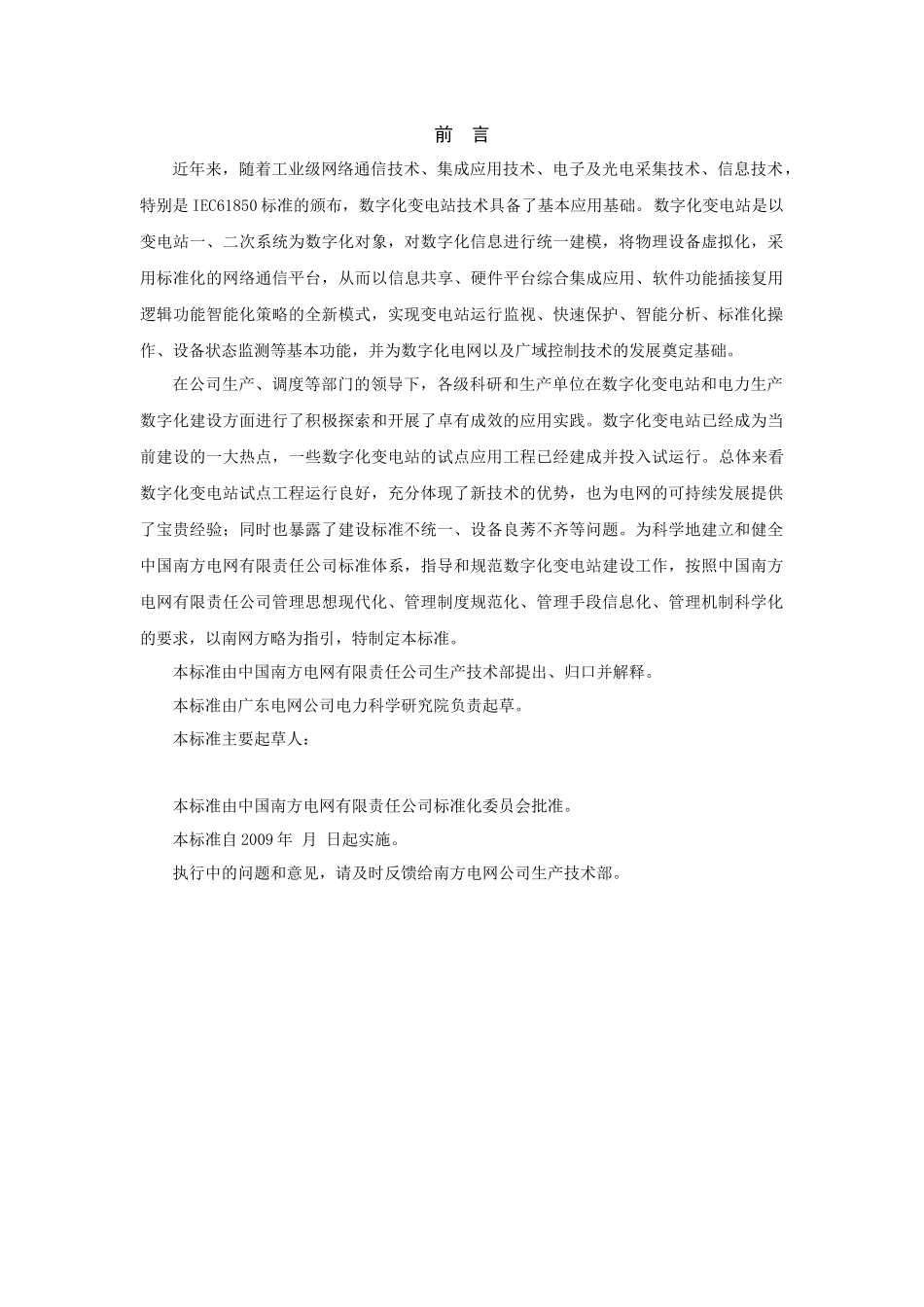

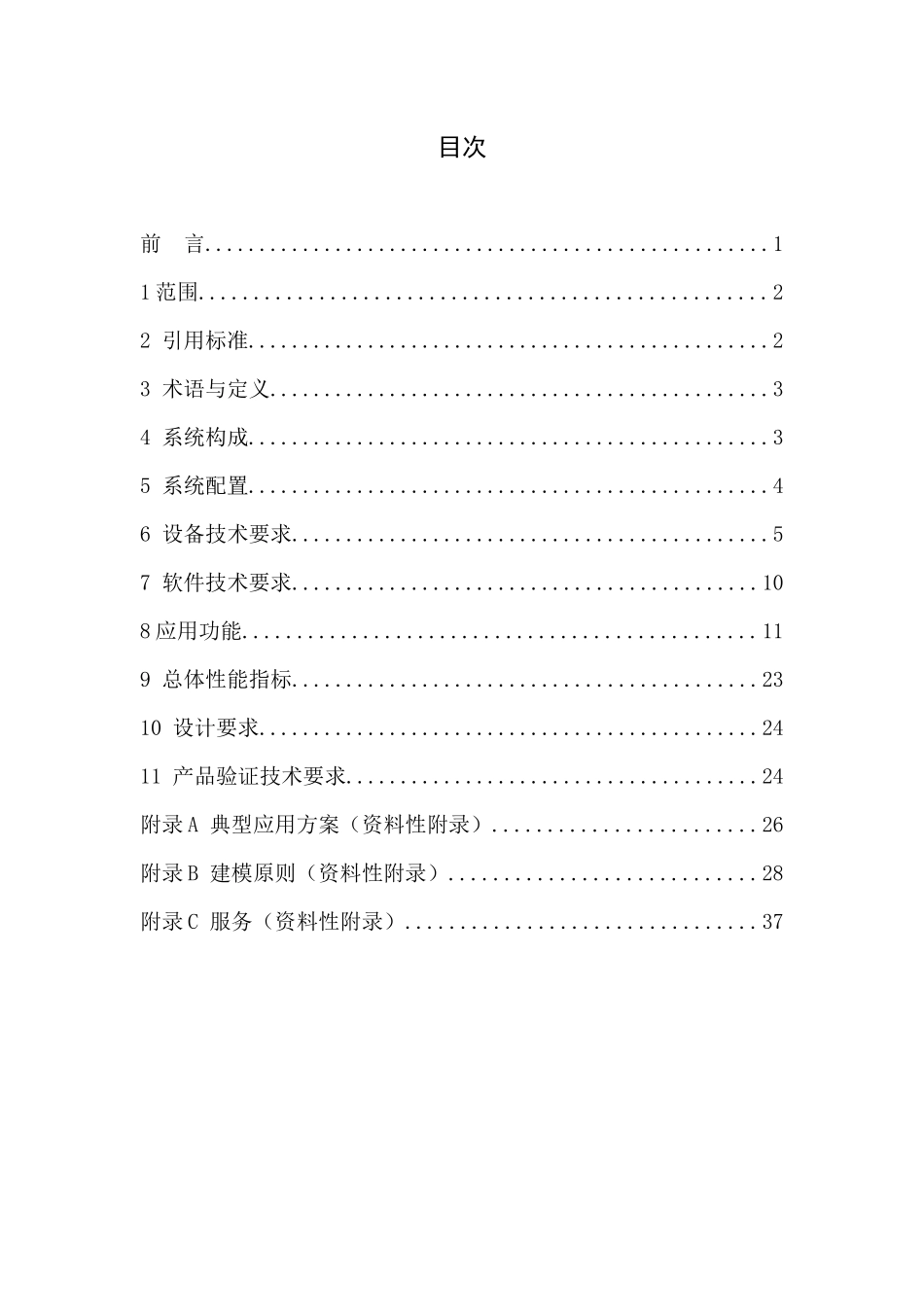

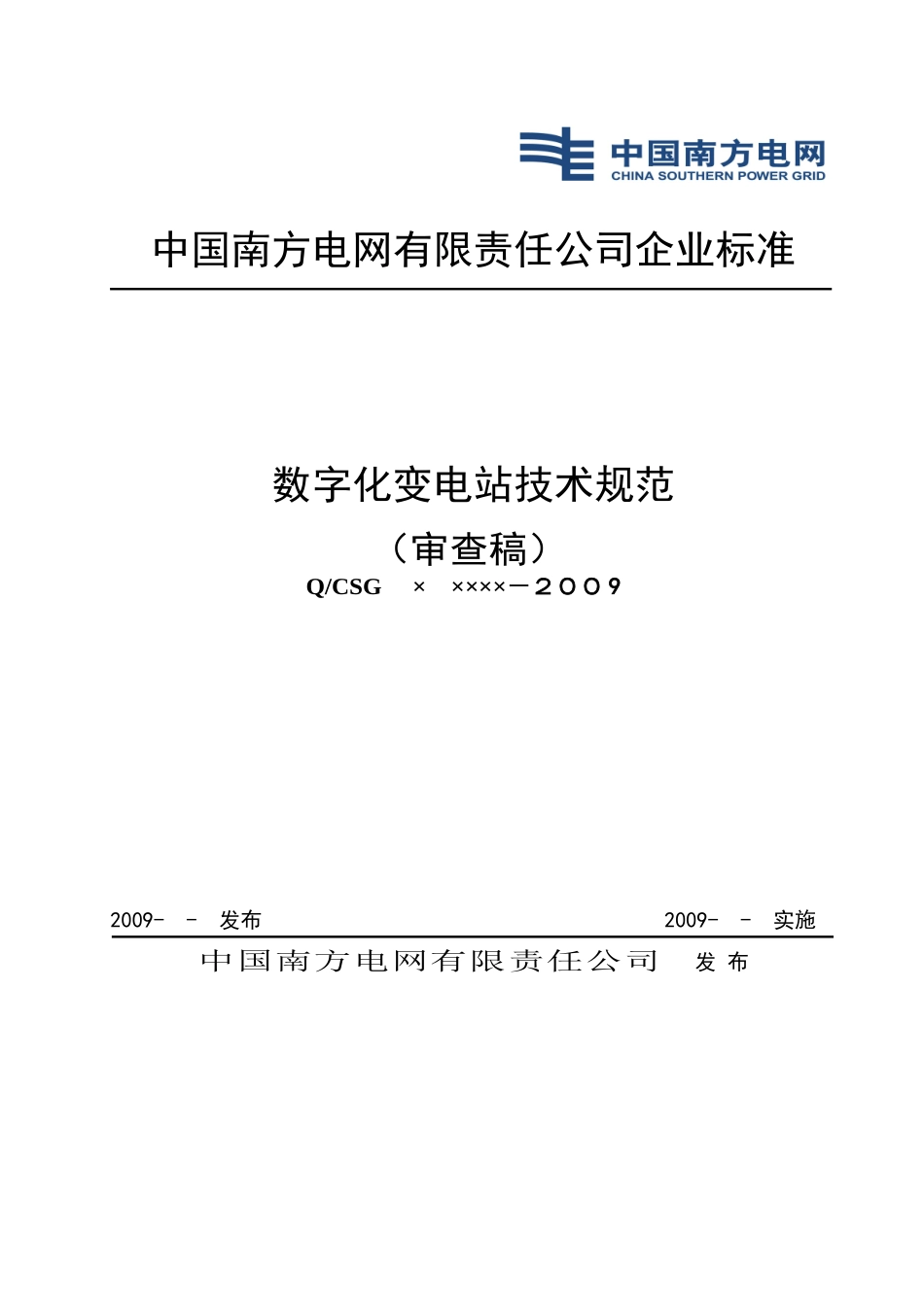

中国南方电网有限责任公司企业标准数字化变电站技术规范（审查稿）Q/CSG×××××－２００92009--发布2009--实施中国南方电网有限责任公司发布目次前言....................................................11范围....................................................22引用标准................................................23术语与定义..............................................34系统构成................................................35系统配置................................................46设备技术要求............................................57软件技术要求...........................................108应用功能...............................................119总体性能指标...........................................2310设计要求..............................................2411产品验证技术要求......................................24附录A典型应用方案（资料性附录）........................26附录B建模原则（资料性附录）............................28附录C服务（资料性附录）................................37前言近年来，随着工业级网络通信技术、集成应用技术、电子及光电采集技术、信息技术，特别是IEC61850标准的颁布，数字化变电站技术具备了基本应用基础。数字化变电站是以变电站一、二次系统为数字化对象，对数字化信息进行统一建模，将物理设备虚拟化，采用标准化的网络通信平台，从而以信息共享、硬件平台综合集成应用、软件功能插接复用逻辑功能智能化策略的全新模式，实现变电站运行监视、快速保护、智能分析、标准化操作、设备状态监测等基本功能，并为数字化电网以及广域控制技术的发展奠定基础。在公司生产、调度等部门的领导下，各级科研和生产单位在数字化变电站和电力生产数字化建设方面进行了积极探索和开展了卓有成效的应用实践。数字化变电站已经成为当前建设的一大热点，一些数字化变电站的试点应用工程已经建成并投入试运行。总体来看数字化变电站试点工程运行良好，充分体现了新技术的优势，也为电网的可持续发展提供了宝贵经验；同时也暴露了建设标准不统一、设备良莠不齐等问题。为科学地建立和健全中国南方电网有限责任公司标准体系，指导和规范数字化变电站建设工作，按照中国南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，以南网方略为指引，特制定本标准。本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。本标准由广东电网公司电力科学研究院负责起草。本标准主要起草人：本标准由中国南方电网有限责任公司标准化委员会批准。本标准自2009年月日起实施。执行中的问题和意见，请及时反馈给南方电网公司生产技术部。数字化变电站技术规范1范围1.1本规范提出了数字化变电站的技术要求，适用于中国南方电网有限责任公司管理的110kV～500kV交流数字化变电站建设和改造工程。1.2中国南方电网有限责任公司系统内直流换流站的交流部分，以及与中国南方电网有限责任公司电网有关的110kV～500kV用户变电站的相关技术要求可参照本规范执行。2引用标准下列文件中的条款通过本规范的引用而构成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。IEC60654-4：1987Operatingconditionsforindustrial-processmeasurementandcontrolequipment–Part4:CorrosiveanderosiveinfluencesIEC60694：1996Commonspecificationsforhigh-voltageswitchgearandcontrolgearStandardsIEEE802IEEE802局域网系列标准GB/T20840.7-2007电子式电流互感器GB/T20840.8-2007电子式电压互感器GB/T17626电磁兼容试验和测量技术DL/T860变电站内通信网络和系统DL/T5149-2001220～500kV变电所计算机监控系统设计技术规定DL/T5002-2005地区电网调度自动化设计技术规程DL/T5003-2005电...
