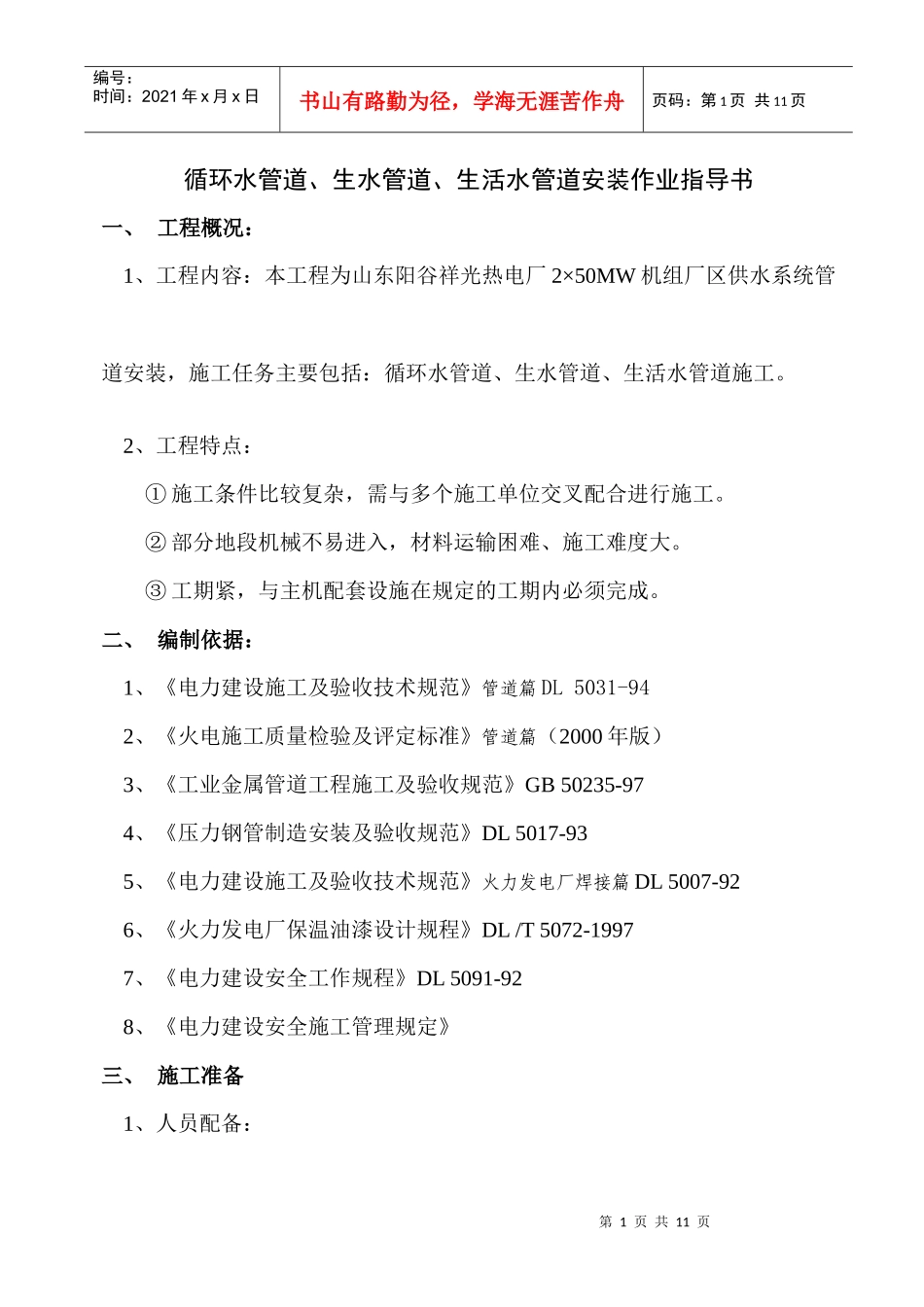

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页循环水管道、生水管道、生活水管道安装作业指导书一、工程概况：1、工程内容：本工程为山东阳谷祥光热电厂2×50MW机组厂区供水系统管道安装，施工任务主要包括：循环水管道、生水管道、生活水管道施工。2、工程特点：①施工条件比较复杂，需与多个施工单位交叉配合进行施工。②部分地段机械不易进入，材料运输困难、施工难度大。③工期紧，与主机配套设施在规定的工期内必须完成。二、编制依据：1、《电力建设施工及验收技术规范》管道篇DL5031-942、《火电施工质量检验及评定标准》管道篇（2000年版）3、《工业金属管道工程施工及验收规范》GB50235-974、《压力钢管制造安装及验收规范》DL5017-935、《电力建设施工及验收技术规范》火力发电厂焊接篇DL5007-926、《火力发电厂保温油漆设计规程》DL/T5072-19977、《电力建设安全工作规程》DL5091-928、《电力建设安全施工管理规定》三、施工准备1、人员配备：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页管道工6人、起重工4人、电焊工8人、火焊工1人、电工1人、辅助工10人。2、主要机具配备：16T汽车吊1台、拖拉机1台、交流焊机8台、氩弧焊机1台、空压机1台、切割机1台。3、主要工器具：角向磨光机8台、活动电源箱4个、5T葫芦6个、3T葫芦2个、2T葫芦4个、大锤2把、45"活口2把、18"活口2个、400㎜管钳6把、电锤1台、气割3套。4、主要量具：50米盘尺2把、5米盒尺8把、1米钢尺板尺4把、1.5米钢尺板尺2把、90°拐尺6把、500㎜铸铁水平尺4把、标高水平仪1个、磁力线坠2个、游标卡尺2个。5、作业条件：①施工图纸准备齐全，施工人员已进行安全交底和技术交底，项目开工报告已审批。②管道材料到货齐全后，经检查验收合格，并复检管道及附件尺寸无误。③作业现场平整、夯实，并达到吊车能进入工作现场连续施工的条件。16T④汽车吊检查验收完毕，符合吊装条件。⑤施工现场消防工作做好，各类消防安全器具已配备齐全。四、供水管道安装施工进度第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页#1机组150天①施工前准备、配合清除地面障碍物、放线测量②支架制作安装、管道防腐、管道安装③焊接检验、水压试验、接口防腐④管沟全部整理、系统检查验收#2机组220天①施工前准备、配合清除地面障碍物、放线测量②支架制作安装、管道防腐、管道安装③焊接检验、水压试验、接口防腐④管沟全部整理、系统检查验收五、工艺流程与要求：工艺流程要求与标准一、准备工作（一）熟悉施工图内容（二）熟悉《规范》《验标》《作业指导书》及施工图要求，进行施工前的技术交底。二、施工准备（一）检查管沟的开挖情况１、检查沟底标高的坡度２、检查管基敷设情况掌握施工说明及施工图有关钢管安装的内容及设计要求，并据其做出进度及人员、材料、机具等需用计划。①了解其标准要求，掌握工程施工技术措施。②掌握质量要求及验收标准。应符合设计要求①沟底应敷设粗砂垫层，厚度、宽度第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页３、检查管沟有无滑坡、积水、淤泥等。（二）工器具准备（三）吊装与运输三、管道安装（一）钢管管件，型号、尺寸复查检验（二）将组合好的钢管用专用吊具吊到管沟里。（三）用倒链配合，调整管道两端标应符合设计要求。②垫层应平整。若有应采取措施处理。按前面提到的清单将机具、工具、量具准备齐全。①道路能满足运输需要。②吊装时，要使用专用工具，不能损坏防腐层。若损坏应加以修补。③装车后，管子两侧用木楔掩好，并用倒链封好车。④在运输过程中要有专人监护。⑤吊装及运输时防止管子变形。钢管及管件的公称直径及长度，符合安装对口所需要的尺寸。①吊时注意别损坏防腐层。②起吊时要平稳，不得与沟壁或沟底相碰撞，必要时拴以溜绳。①相临两节纵缝位置应错开500m以上。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11...
