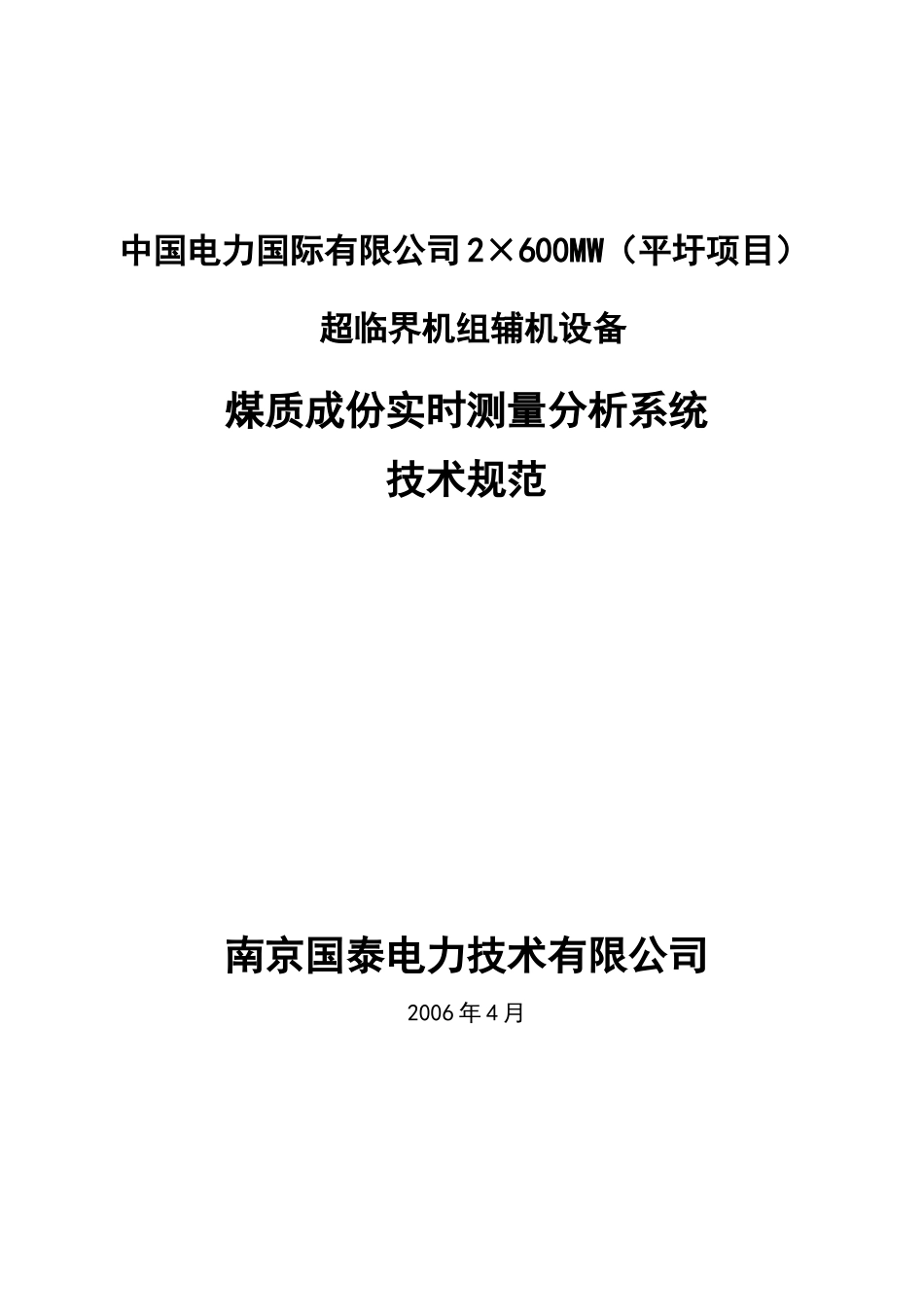

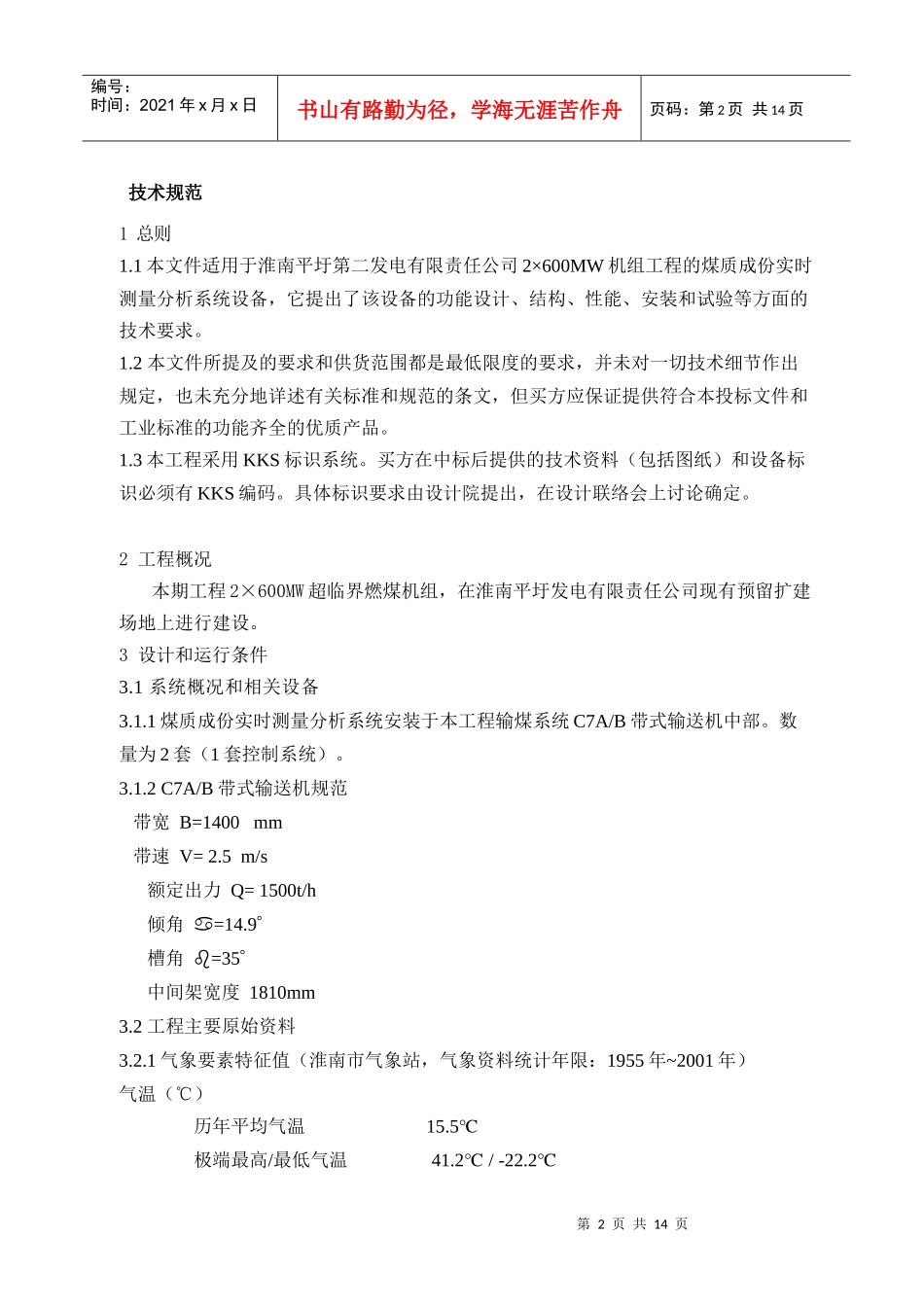

中国电力国际有限公司2×600MW（平圩项目）超临界机组辅机设备煤质成份实时测量分析系统技术规范南京国泰电力技术有限公司2006年4月第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页技术规范1总则1.1本文件适用于淮南平圩第二发电有限责任公司2×600MW机组工程的煤质成份实时测量分析系统设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本文件所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但买方应保证提供符合本投标文件和工业标准的功能齐全的优质产品。1.3本工程采用KKS标识系统。买方在中标后提供的技术资料（包括图纸）和设备标识必须有KKS编码。具体标识要求由设计院提出，在设计联络会上讨论确定。2工程概况本期工程2×600MW超临界燃煤机组，在淮南平圩发电有限责任公司现有预留扩建场地上进行建设。3设计和运行条件3.1系统概况和相关设备3.1.1煤质成份实时测量分析系统安装于本工程输煤系统C7A/B带式输送机中部。数量为2套（1套控制系统）。3.1.2C7A/B带式输送机规范带宽B=1400mm带速V=2.5m/s额定出力Q=1500t/h倾角=14.9槽角=35中间架宽度1810mm3.2工程主要原始资料3.2.1气象要素特征值（淮南市气象站，气象资料统计年限：1955年~2001年）气温（℃）历年平均气温15.5℃极端最高/最低气温41.2/-22.2℃℃第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页历年平均最高/最低气温20.4/11.4℃℃最热月（7月）平均最高气温32.5℃最冷月（1月）平均最低气温6.3℃气压（hPa）（1955、1996~1999年无资料）历年平均气压1013.3hPa湿度（1996~1999年无资料）历年平均水汽压14.9hPa历年最大/最小水汽压40.2hPa/0hPa历年平均/最小相对湿度72%/2%降水量（mm）年最大/最小降水量1567.5mm/471.0mm历年平均降水量928.5mm历年最大日降水量218.7mm蒸发量（mm）（1996~1999年无资料）历年平均蒸发量160.3mm最大年蒸发量2008.1mm风速及风向历年平均风速2.7m/s历年最大风速19.0m/s（1955~1979、1996~1999年无资料）五十年一遇离地十米十分钟平均最大风速23.7m/s五十年一遇平均最大风速23.7m/s时相应基本风压0.35kN/m2历年主导风向E（1980~2001年资料）历年夏季主导风向E（1980~2001年资料）历年冬季主导风向E、ESE（1980~2001年资料）日照（1996~1999年无资料）历年平均日照百分率51%年平均日照时数（h）2218.7其它气象要素历年平均大风日数（d）7.5历年平均雷暴日数（d）26.6第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页历年平均降水日数（d）105.9历年平均雾日数（d）17.3历年最大积雪深度（cm）35历年最大冻土深度（cm）13地面平均/最高/最低温度17.5/79.8/-23.6℃℃℃3.2.2地震基本烈度为VII度，重要建构筑物按Ⅷ度设防，拟建场地属II类场地。3.2.3煤质资料项目单位设计煤质(新集)校核煤质(平顶山)工业分析收到基低位发热值Qnet.arkJ/kgkcal/kg203904870.07185404428.20收到基全水份Mt%6.56.5收到基灰份Aar%26.3336.15固定碳%干燥无灰基挥发份Vdaf%34.2235.34空气干燥基水份Mad%2.21.06元素分析收到基碳Car%54.3247.67收到基氢Har%3.563.66收到基氧Oar%7.754.89收到基氮Nar%0.910.88收到基全硫St.ar%0.630.25可磨性系数HGI-5866冲刷磨损指数(旋转法)Mg/kg灰变形温度DT℃>1500>1400灰软化温度ST℃>1500>1400灰熔化温度FT℃>1500>14003.3安装运行条件煤质成份实时测量分析系统室内布置，不定期连续运行。4技术条件4.1参数/容量/能力4.1.1类型：煤质成份实时测量分析系统，数量:2套(一拖二模式)4.1.2胶带机规范皮带宽度：1400mm皮带速度：2.5m/s第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页托辊槽角：350皮带运量：1500t/h栈桥倾角：14.904.1.3煤质资料煤的粒度：≤30mm堆积密度：0.85t/m34.1.4测量范围与精度:测量内容测量误差全水分（Mar%）-------------------------------------0.5%固...
