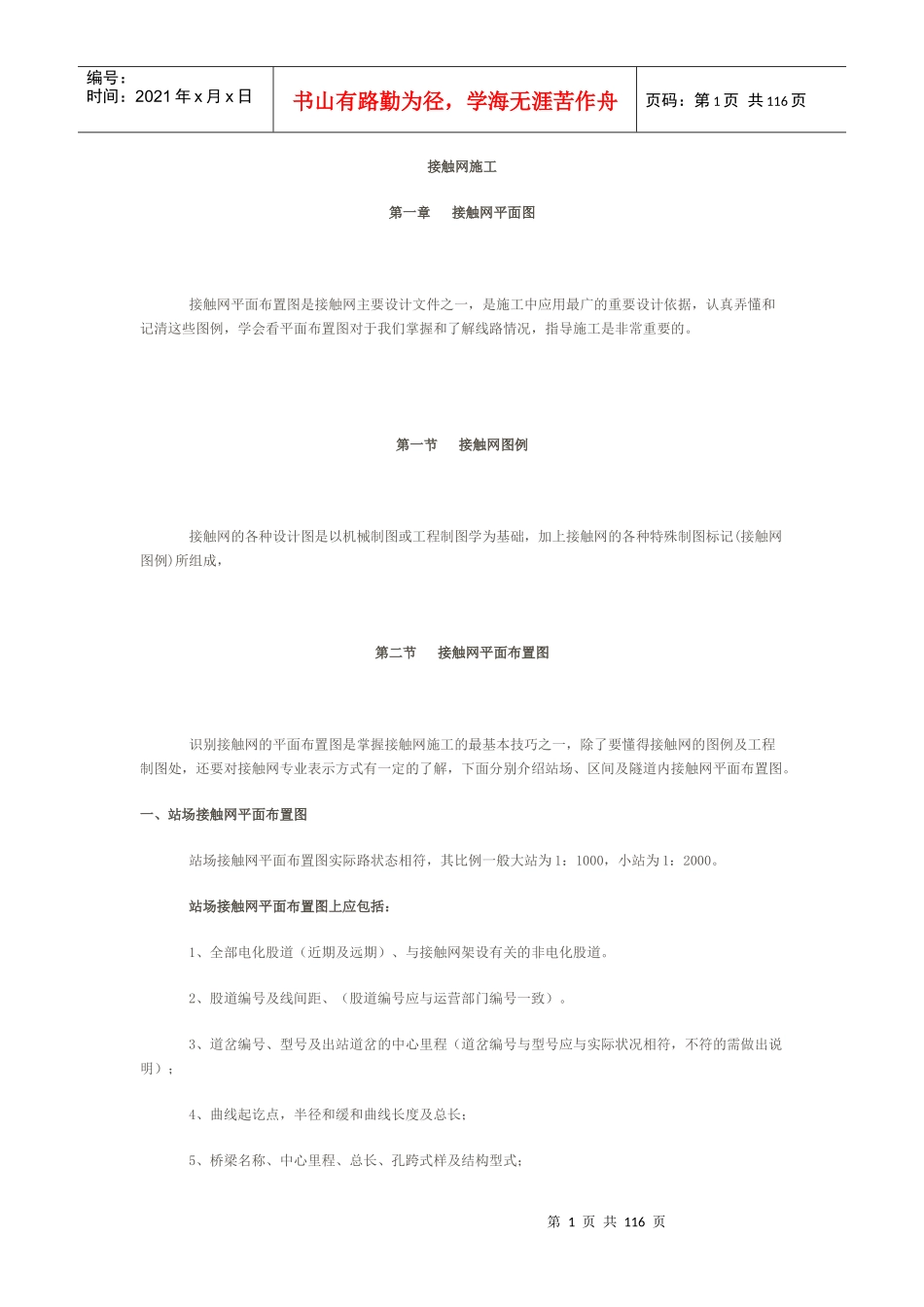

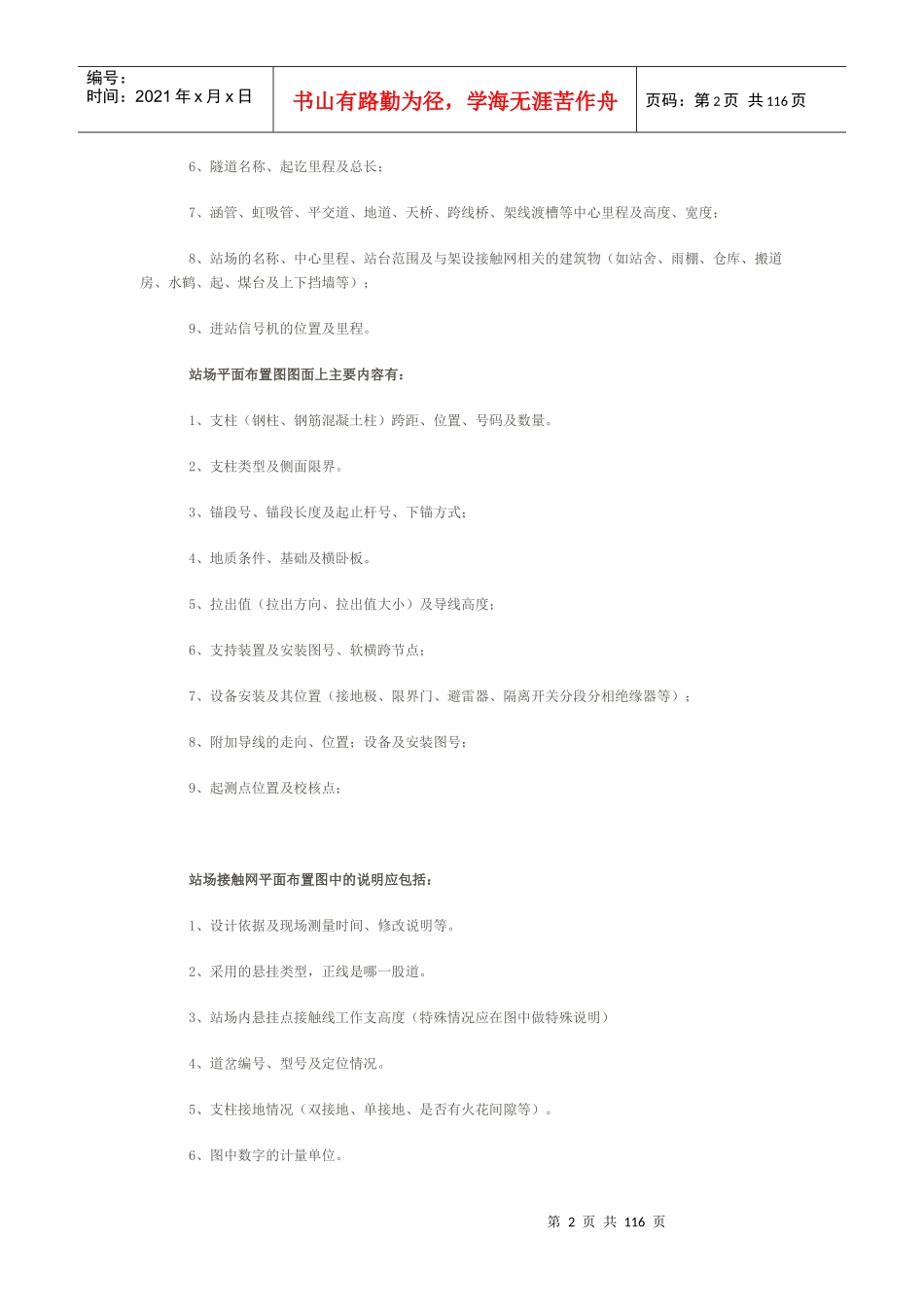

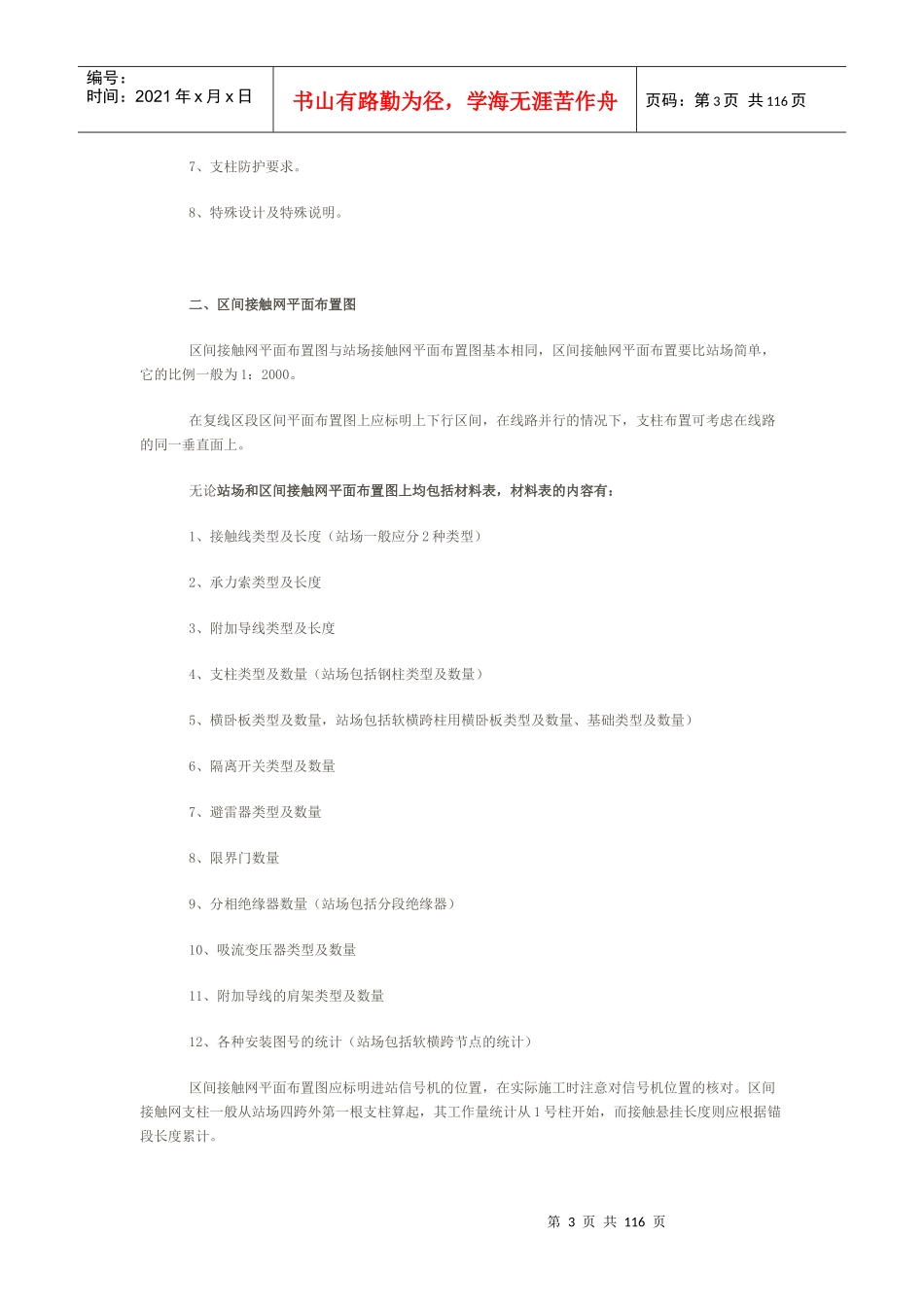

第1页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共116页接触网施工第一章接触网平面图接触网平面布置图是接触网主要设计文件之一，是施工中应用最广的重要设计依据，认真弄懂和记清这些图例，学会看平面布置图对于我们掌握和了解线路情况，指导施工是非常重要的。第一节接触网图例接触网的各种设计图是以机械制图或工程制图学为基础，加上接触网的各种特殊制图标记(接触网图例)所组成，第二节接触网平面布置图识别接触网的平面布置图是掌握接触网施工的最基本技巧之一，除了要懂得接触网的图例及工程制图处，还要对接触网专业表示方式有一定的了解，下面分别介绍站场、区间及隧道内接触网平面布置图。一、站场接触网平面布置图站场接触网平面布置图实际路状态相符，其比例一般大站为1：1000，小站为1：2000。站场接触网平面布置图上应包括：1、全部电化股道（近期及远期）、与接触网架设有关的非电化股道。2、股道编号及线间距、（股道编号应与运营部门编号一致）。3、道岔编号、型号及出站道岔的中心里程（道岔编号与型号应与实际状况相符，不符的需做出说明）；4、曲线起讫点，半径和缓和曲线长度及总长；5、桥梁名称、中心里程、总长、孔跨式样及结构型式；第2页共116页第1页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共116页6、隧道名称、起讫里程及总长；7、涵管、虹吸管、平交道、地道、天桥、跨线桥、架线渡槽等中心里程及高度、宽度；8、站场的名称、中心里程、站台范围及与架设接触网相关的建筑物（如站舍、雨棚、仓库、搬道房、水鹤、起、煤台及上下挡墙等）；9、进站信号机的位置及里程。站场平面布置图图面上主要内容有：1、支柱（钢柱、钢筋混凝土柱）跨距、位置、号码及数量。2、支柱类型及侧面限界。3、锚段号、锚段长度及起止杆号、下锚方式；4、地质条件、基础及横卧板。5、拉出值（拉出方向、拉出值大小）及导线高度；6、支持装置及安装图号、软横跨节点；7、设备安装及其位置（接地极、限界门、避雷器、隔离开关分段分相绝缘器等）；8、附加导线的走向、位置；设备及安装图号；9、起测点位置及校核点；站场接触网平面布置图中的说明应包括：1、设计依据及现场测量时间、修改说明等。2、采用的悬挂类型，正线是哪一股道。3、站场内悬挂点接触线工作支高度（特殊情况应在图中做特殊说明）4、道岔编号、型号及定位情况。5、支柱接地情况（双接地、单接地、是否有火花间隙等）。6、图中数字的计量单位。第3页共116页第2页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共116页7、支柱防护要求。8、特殊设计及特殊说明。二、区间接触网平面布置图区间接触网平面布置图与站场接触网平面布置图基本相同，区间接触网平面布置要比站场简单，它的比例一般为1：2000。在复线区段区间平面布置图上应标明上下行区间，在线路并行的情况下，支柱布置可考虑在线路的同一垂直面上。无论站场和区间接触网平面布置图上均包括材料表，材料表的内容有：1、接触线类型及长度（站场一般应分2种类型）2、承力索类型及长度3、附加导线类型及长度4、支柱类型及数量（站场包括钢柱类型及数量）5、横卧板类型及数量，站场包括软横跨柱用横卧板类型及数量、基础类型及数量）6、隔离开关类型及数量7、避雷器类型及数量8、限界门数量9、分相绝缘器数量（站场包括分段绝缘器）10、吸流变压器类型及数量11、附加导线的肩架类型及数量12、各种安装图号的统计（站场包括软横跨节点的统计）区间接触网平面布置图应标明进站信号机的位置，在实际施工时注意对信号机位置的核对。区间接触网支柱一般从站场四跨外第一根支柱算起，其工作量统计从1号柱开始，而接触悬挂长度则应根据锚段长度累计。第4页共116页第3页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共116页隧道内接触网平面布置图三、隧道内接触网平面布置图是专供隧道接触悬挂使用的，隧道内平面布置图中主要内容有：1、悬挂点间跨距；2、悬挂点的数量及位置；3、安装埋入孔的位置；4、定位点的配置；5、拉出值...
