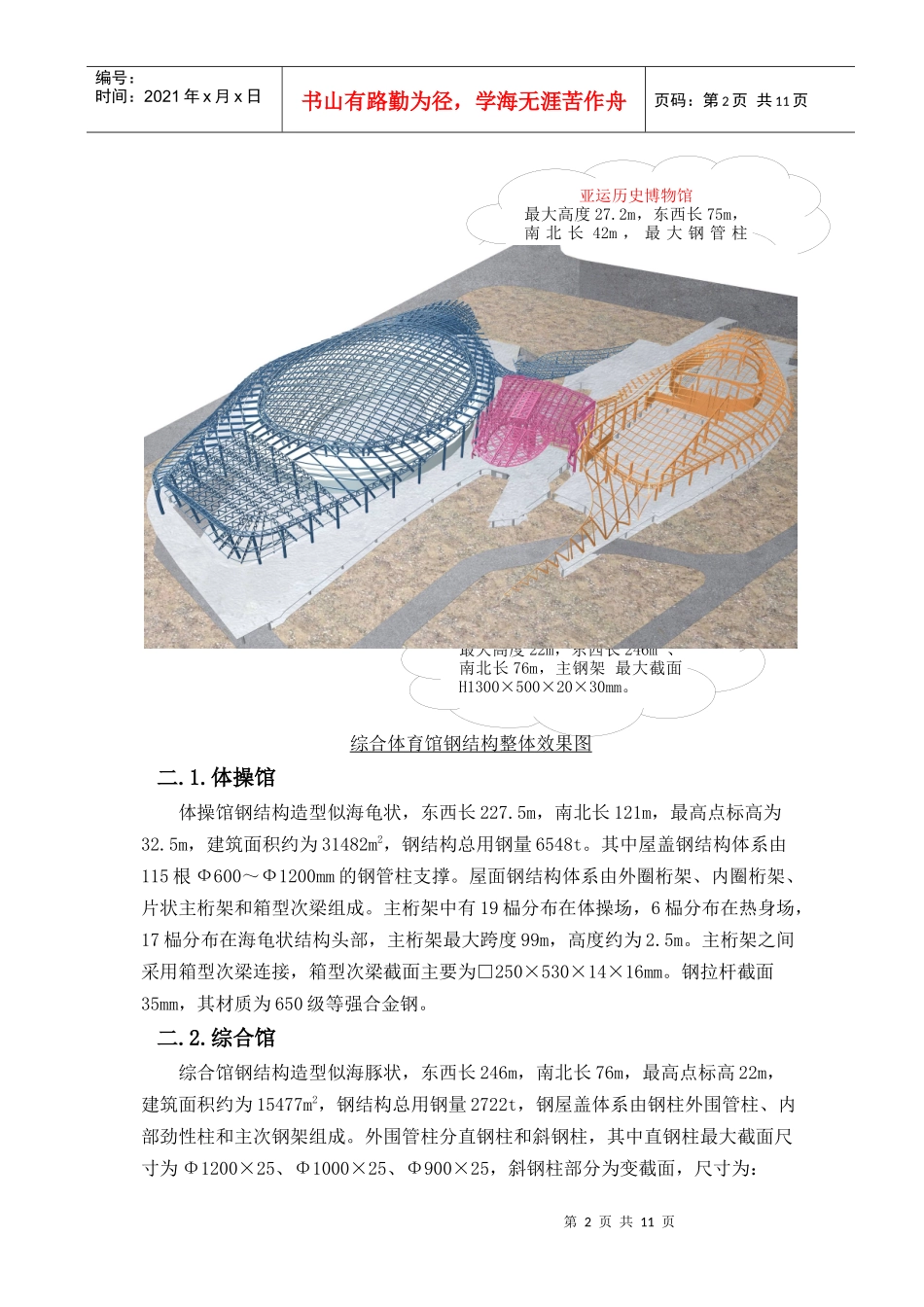

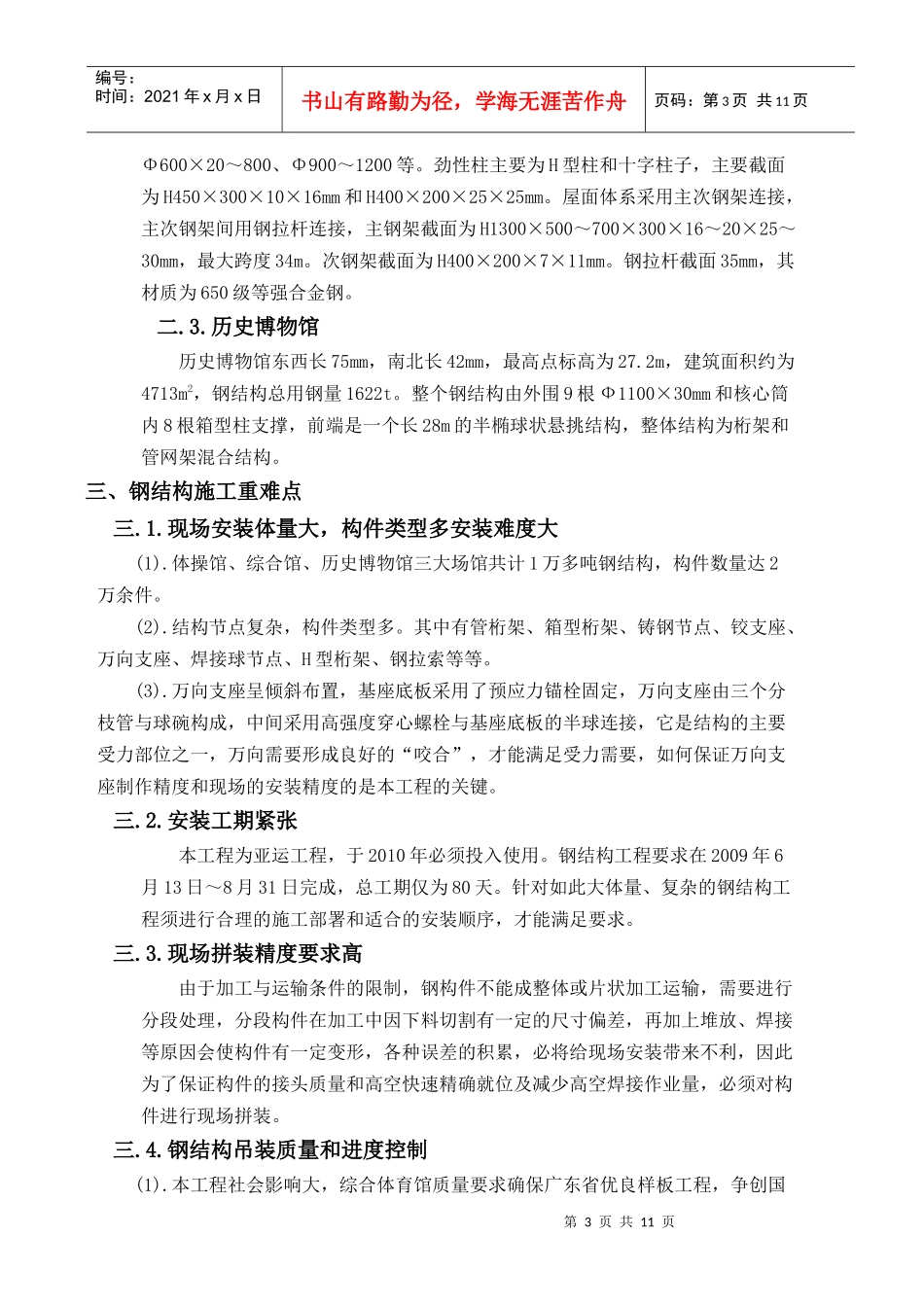

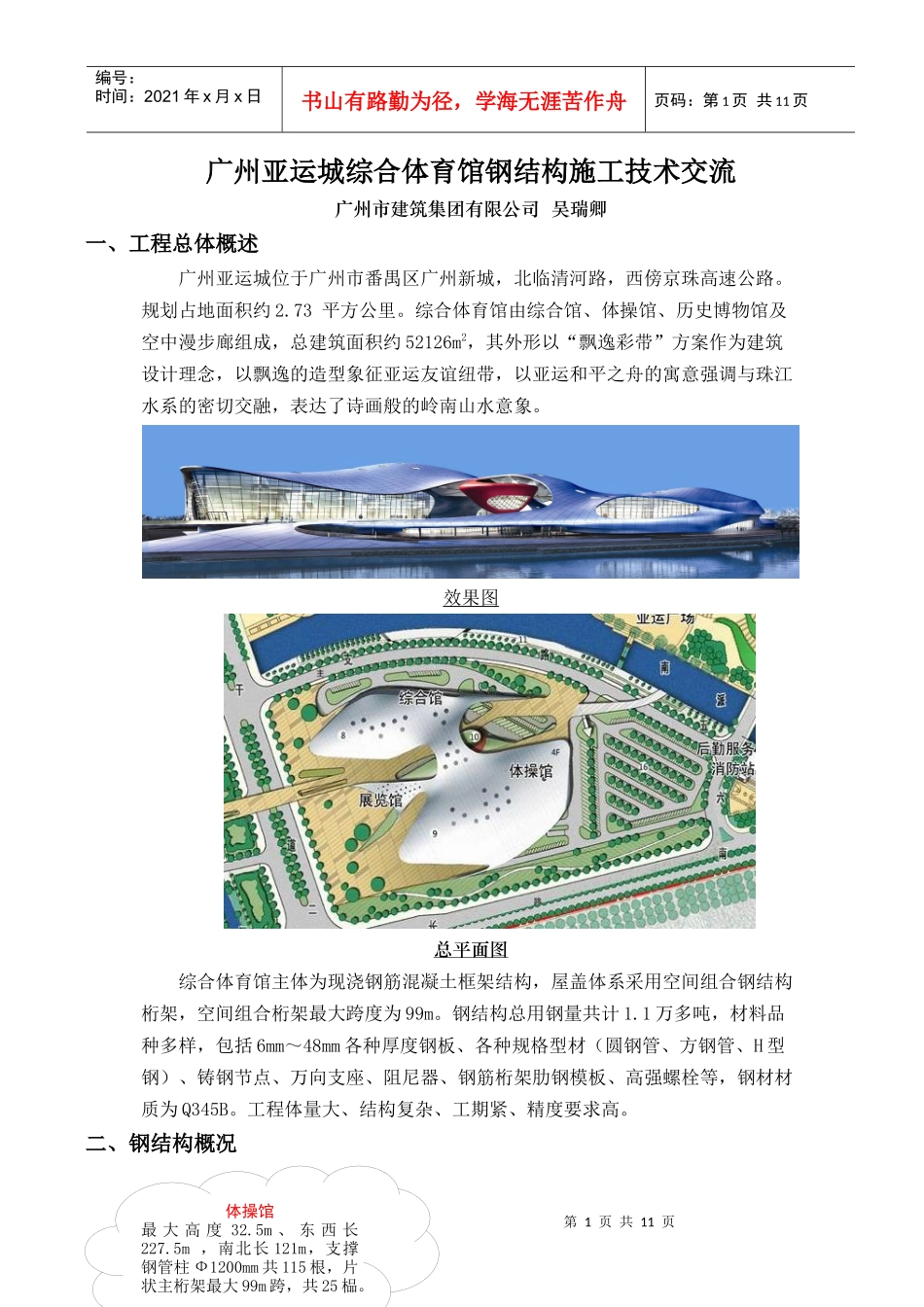

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页广州亚运城综合体育馆钢结构施工技术交流广州市建筑集团有限公司吴瑞卿一、工程总体概述广州亚运城位于广州市番禺区广州新城，北临清河路，西傍京珠高速公路。规划占地面积约2.73平方公里。综合体育馆由综合馆、体操馆、历史博物馆及空中漫步廊组成，总建筑面积约52126m2，其外形以“飘逸彩带”方案作为建筑设计理念，以飘逸的造型象征亚运友谊纽带，以亚运和平之舟的寓意强调与珠江水系的密切交融，表达了诗画般的岭南山水意象。效果图总平面图综合体育馆主体为现浇钢筋混凝土框架结构，屋盖体系采用空间组合钢结构桁架，空间组合桁架最大跨度为99m。钢结构总用钢量共计1.1万多吨，材料品种多样，包括6mm～48mm各种厚度钢板、各种规格型材（圆钢管、方钢管、H型钢）、铸钢节点、万向支座、阻尼器、钢筋桁架肋钢模板、高强螺栓等，钢材材质为Q345B。工程体量大、结构复杂、工期紧、精度要求高。二、钢结构概况体操馆最大高度32.5m、东西长227.5m，南北长121m，支撑钢管柱Ф1200mm共115根，片状主桁架最大99m跨，共25榀。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页综合体育馆钢结构整体效果图二.1.体操馆体操馆钢结构造型似海龟状，东西长227.5m，南北长121m，最高点标高为32.5m，建筑面积约为31482m2，钢结构总用钢量6548t。其中屋盖钢结构体系由115根Ф600～Ф1200mm的钢管柱支撑。屋面钢结构体系由外圈桁架、内圈桁架、片状主桁架和箱型次梁组成。主桁架中有19榀分布在体操场，6榀分布在热身场，17榀分布在海龟状结构头部，主桁架最大跨度99m，高度约为2.5m。主桁架之间采用箱型次梁连接，箱型次梁截面主要为□250×530×14×16mm。钢拉杆截面35mm，其材质为650级等强合金钢。二.2.综合馆综合馆钢结构造型似海豚状，东西长246m，南北长76m，最高点标高22m，建筑面积约为15477m2，钢结构总用钢量2722t，钢屋盖体系由钢柱外围管柱、内部劲性柱和主次钢架组成。外围管柱分直钢柱和斜钢柱，其中直钢柱最大截面尺寸为Φ1200×25、Φ1000×25、Φ900×25，斜钢柱部分为变截面，尺寸为：亚运历史博物馆最大高度27.2m，东西长75m，南北长42m，最大钢管柱Ф1100×30mm。综合馆最大高度22m，东西长246m、南北长76m，主钢架最大截面H1300×500×20×30mm。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页Φ600×20～800、Φ900～1200等。劲性柱主要为H型柱和十字柱子，主要截面为H450×300×10×16mm和H400×200×25×25mm。屋面体系采用主次钢架连接，主次钢架间用钢拉杆连接，主钢架截面为H1300×500～700×300×16～20×25～30mm，最大跨度34m。次钢架截面为H400×200×7×11mm。钢拉杆截面35mm，其材质为650级等强合金钢。二.3.历史博物馆历史博物馆东西长75mm，南北长42mm，最高点标高为27.2m，建筑面积约为4713m2，钢结构总用钢量1622t。整个钢结构由外围9根Ф1100×30mm和核心筒内8根箱型柱支撑，前端是一个长28m的半椭球状悬挑结构，整体结构为桁架和管网架混合结构。三、钢结构施工重难点三.1.现场安装体量大，构件类型多安装难度大(1).体操馆、综合馆、历史博物馆三大场馆共计1万多吨钢结构，构件数量达2万余件。(2).结构节点复杂，构件类型多。其中有管桁架、箱型桁架、铸钢节点、铰支座、万向支座、焊接球节点、H型桁架、钢拉索等等。(3).万向支座呈倾斜布置，基座底板采用了预应力锚栓固定，万向支座由三个分枝管与球碗构成，中间采用高强度穿心螺栓与基座底板的半球连接，它是结构的主要受力部位之一，万向需要形成良好的“咬合”，才能满足受力需要，如何保证万向支座制作精度和现场的安装精度的是本工程的关键。三.2.安装工期紧张本工程为亚运工程，于2010年必须投入使用。钢结构工程要求在2009年6月13日～8月31日完成，总工期仅为80天。针对如此大体量、复杂的钢结构工程须进行合理的施工部署和适合的安装顺序，才能满足要求。三.3.现场拼装精度要求高由于加工与运输条件的限...
