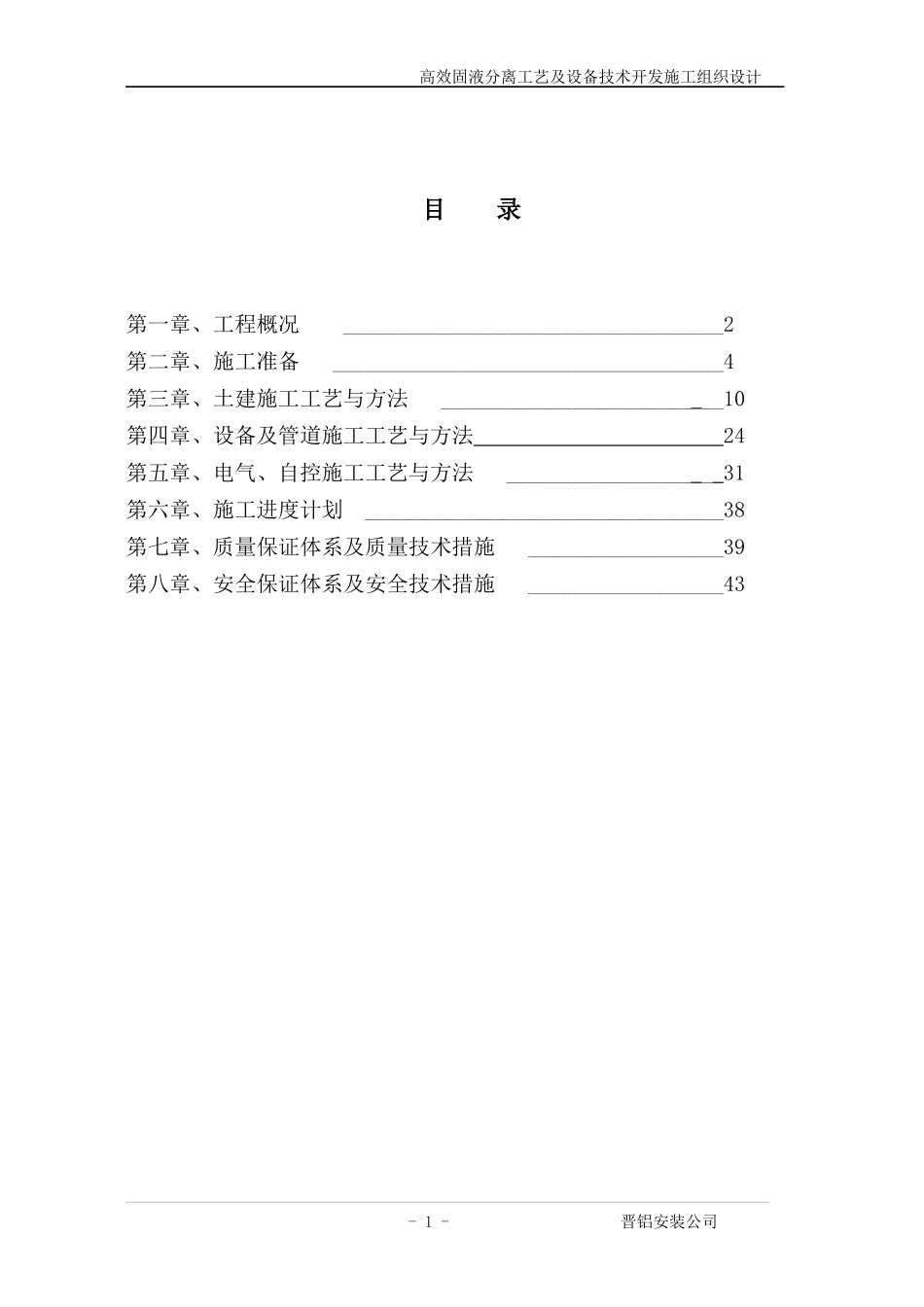

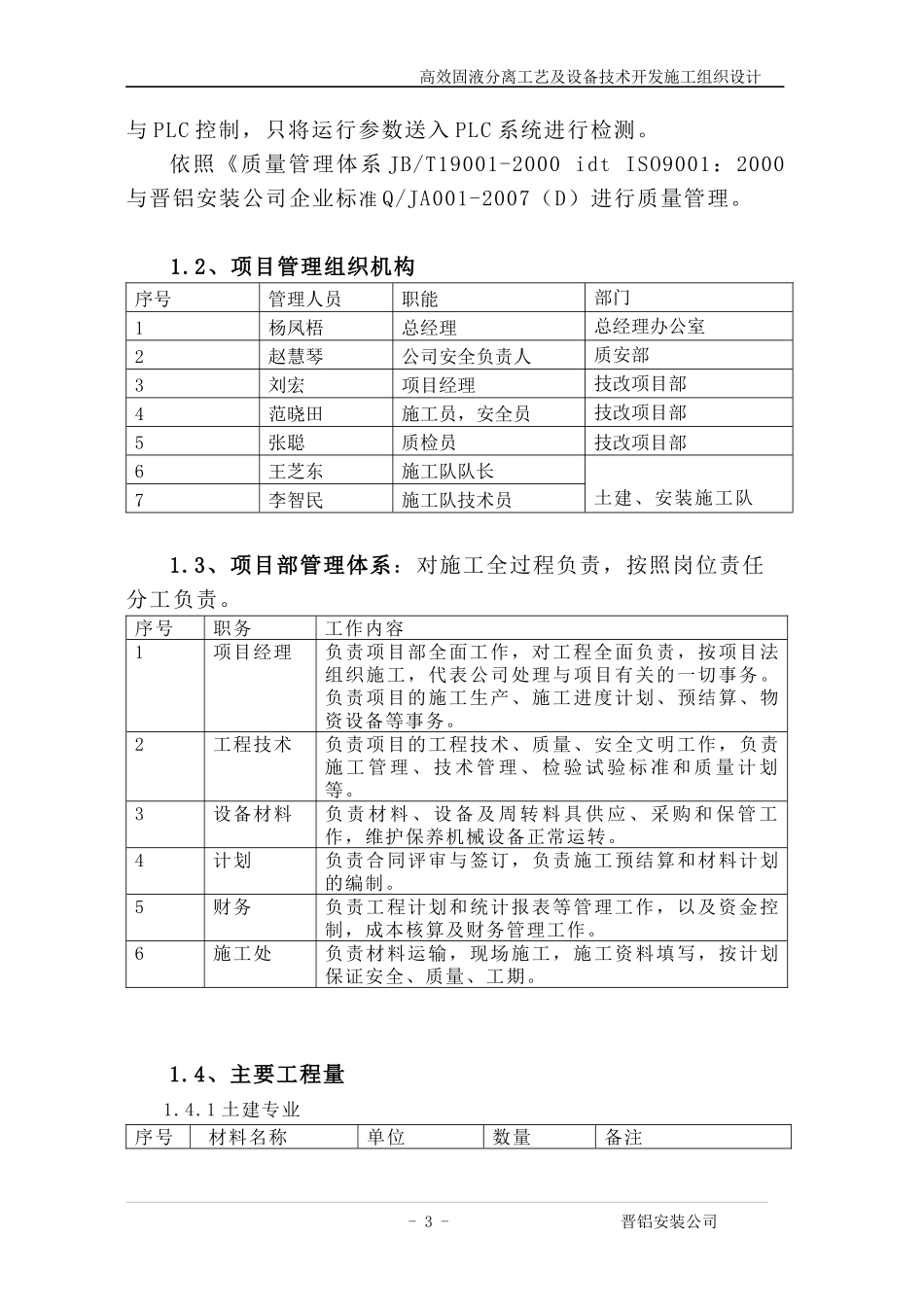

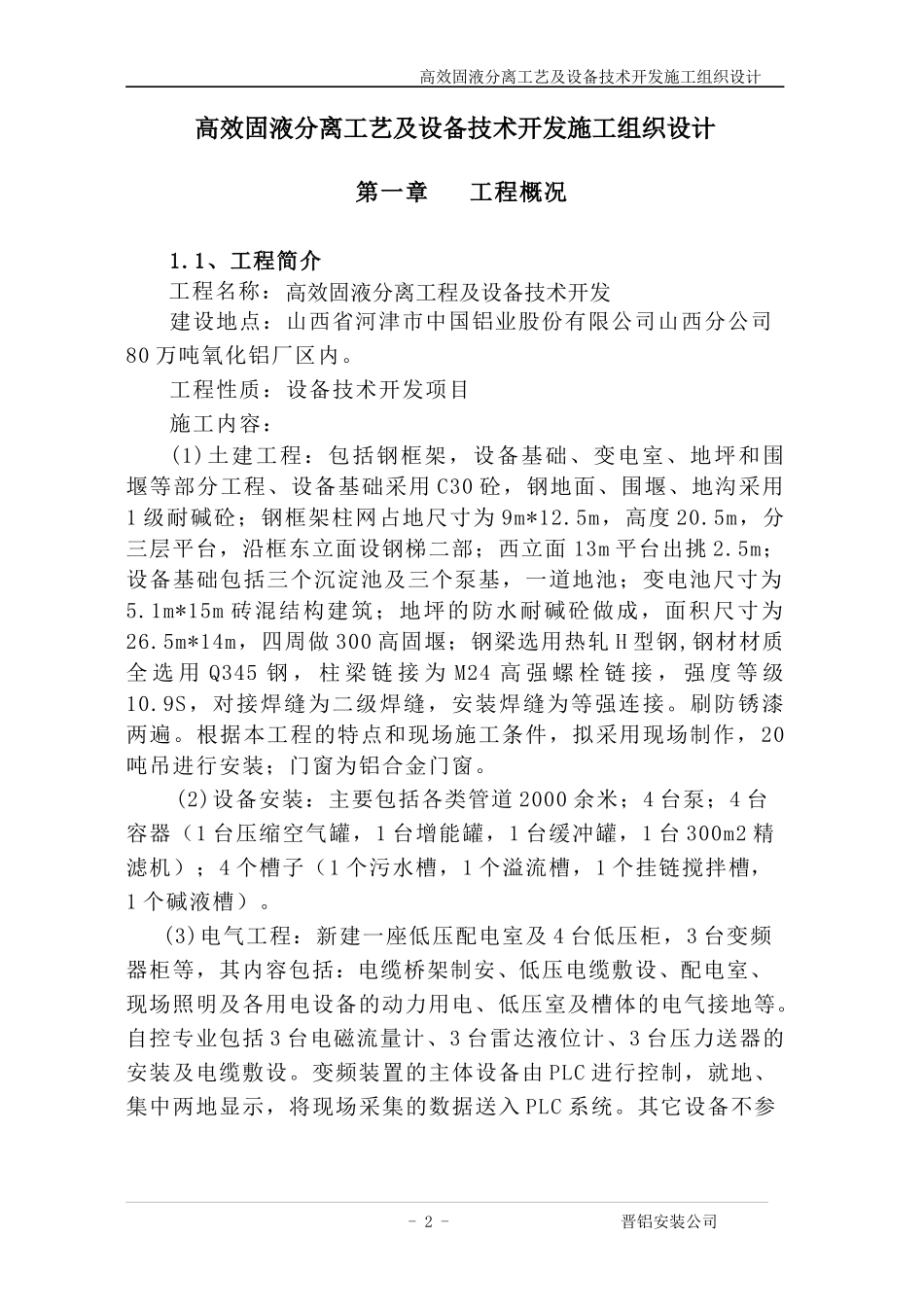

高效固液分离工艺及设备技术开发施工组织设计目录第一章、工程概况___________________________________2第二章、施工准备____________________________________4第三章、土建施工工艺与方法_________________________10第四章、设备及管道施工工艺与方法24第五章、电气、自控施工工艺与方法__________________31第六章、施工进度计划_________________________________38第七章、质量保证体系及质量技术措施__________________39第八章、安全保证体系及安全技术措施__________________43-1-晋铝安装公司高效固液分离工艺及设备技术开发施工组织设计高效固液分离工艺及设备技术开发施工组织设计第一章工程概况1.1、工程简介工程名称：高效固液分离工程及设备技术开发建设地点：山西省河津市中国铝业股份有限公司山西分公司80万吨氧化铝厂区内。工程性质：设备技术开发项目施工内容：(1)土建工程：包括钢框架，设备基础、变电室、地坪和围堰等部分工程、设备基础采用C30砼，钢地面、围堰、地沟采用1级耐碱砼；钢框架柱网占地尺寸为9m*12.5m，高度20.5m，分三层平台，沿框东立面设钢梯二部；西立面13m平台出挑2.5m；设备基础包括三个沉淀池及三个泵基，一道地池；变电池尺寸为5.1m*15m砖混结构建筑；地坪的防水耐碱砼做成，面积尺寸为26.5m*14m，四周做300高固堰；钢梁选用热轧H型钢,钢材材质全选用Q345钢，柱梁链接为M24高强螺栓链接，强度等级10.9S，对接焊缝为二级焊缝，安装焊缝为等强连接。刷防锈漆两遍。根据本工程的特点和现场施工条件，拟采用现场制作，20吨吊进行安装；门窗为铝合金门窗。(2)设备安装：主要包括各类管道2000余米；4台泵；4台容器（1台压缩空气罐，1台增能罐，1台缓冲罐，1台300m2精滤机）；4个槽子（1个污水槽，1个溢流槽，1个挂链搅拌槽，1个碱液槽）。(3)电气工程：新建一座低压配电室及4台低压柜，3台变频器柜等，其内容包括：电缆桥架制安、低压电缆敷设、配电室、现场照明及各用电设备的动力用电、低压室及槽体的电气接地等。自控专业包括3台电磁流量计、3台雷达液位计、3台压力送器的安装及电缆敷设。变频装置的主体设备由PLC进行控制，就地、集中两地显示，将现场采集的数据送入PLC系统。其它设备不参-2-晋铝安装公司高效固液分离工艺及设备技术开发施工组织设计与PLC控制，只将运行参数送入PLC系统进行检测。依照《质量管理体系JB/T19001-2000idtISO9001：2000与晋铝安装公司企业标准Q/JA001-2007（D）进行质量管理。1.2、项目管理组织机构序号管理人员职能部门1杨凤梧总经理总经理办公室2赵慧琴公司安全负责人质安部3刘宏项目经理技改项目部4范晓田施工员，安全员技改项目部5张聪质检员技改项目部6王芝东施工队队长土建、安装施工队7李智民施工队技术员1.3、项目部管理体系：对施工全过程负责，按照岗位责任分工负责。序号职务工作内容1项目经理负责项目部全面工作，对工程全面负责，按项目法组织施工，代表公司处理与项目有关的一切事务。负责项目的施工生产、施工进度计划、预结算、物资设备等事务。2工程技术负责项目的工程技术、质量、安全文明工作，负责施工管理、技术管理、检验试验标准和质量计划等。3设备材料负责材料、设备及周转料具供应、采购和保管工作，维护保养机械设备正常运转。4计划负责合同评审与签订，负责施工预结算和材料计划的编制。5财务负责工程计划和统计报表等管理工作，以及资金控制，成本核算及财务管理工作。6施工处负责材料运输，现场施工，施工资料填写，按计划保证安全、质量、工期。1.4、主要工程量1.4.1土建专业序号材料名称单位数量备注-3-晋铝安装公司高效固液分离工艺及设备技术开发施工组织设计1混凝土M32502H型钢T703槽钢T0.44角钢T2.55花纹钢板T186工字钢T0.41.4.2电气自控专业序号设备或材料名称规格型号单位数量备注1低压配电柜GGD面42变频器柜面33就地控制箱块54PLC系统套15动力电缆YJV-0.6/1.0KV米16156控制电缆KVV-0.45/0.75KV米10757照明配电箱台28照明灯具套449铁壳开关台210磁力启动器台211钢管米40012镀锌扁钢米20013电缆桥架XQJ米12014电磁流量计台315雷达液位计台316压力变送器台31.4.3工艺设...
