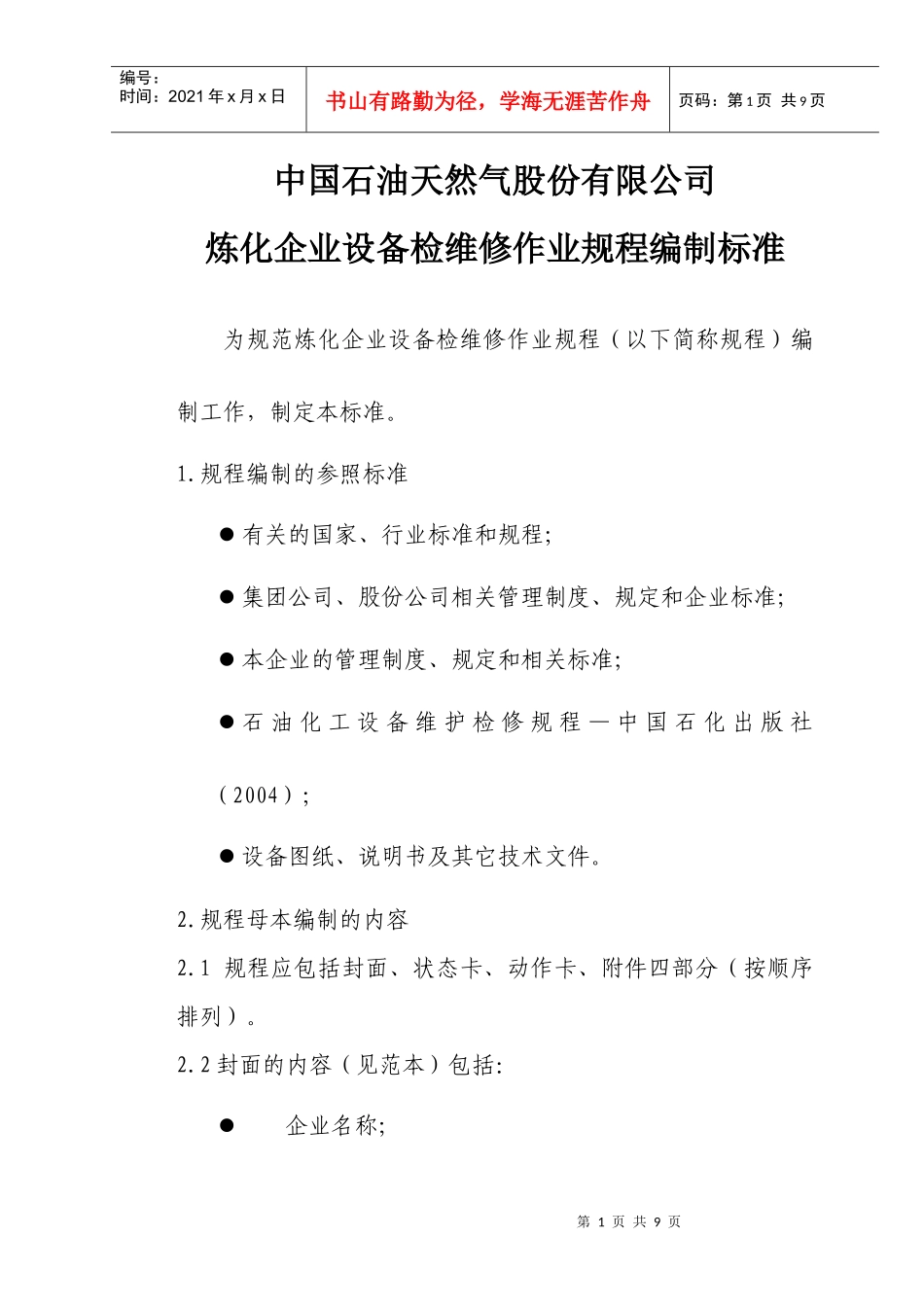

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页中国石油天然气股份有限公司炼化企业设备检维修作业规程编制标准为规范炼化企业设备检维修作业规程（以下简称规程）编制工作，制定本标准。1.规程编制的参照标准有关的国家、行业标准和规程；集团公司、股份公司相关管理制度、规定和企业标准；本企业的管理制度、规定和相关标准；石油化工设备维护检修规程—中国石化出版社（2004）；设备图纸、说明书及其它技术文件。2.规程母本编制的内容2.1规程应包括封面、状态卡、动作卡、附件四部分（按顺序排列）。2.2封面的内容（见范本）包括：企业名称；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页设备所在装置名称、设备名称、位号；规程版本、修订时间；规程题目；规程目录；图例；规程编制人员姓名；审批人员签字栏和签字日期栏；版本更新记录；规程的计算机编码（可选）；完工后的验收确认签字栏。2.2.1规程编制人员应该包括装置设备技术人员。2.2.2版本号格式为X.X，前一位为从1开始的自然数，为重大修改或换版的版本号，后一位为从0开始的自然数，为少量修改的修改序号。如：第一次编制版本号为1.0，第一次少量修订版本号为1.1，第一次换版版本号为2.0，依此类推。2.2.3图例中的确认人员至少包括检修作业人员、装置设备技术人员、设备主管部门工程师。企业可根据实际情况增加确认人员，增加确认人员的图例自行确定。规定图例如下：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页[]-作业()-确认<>-安全关键点B-检修作业人员C-装置设备工程师S-设备主管部门工程师2.2.4审核层次和审核人员的级别由企业根据本单位实际情况确定。2.2.5完工后的验收确认栏确认人应至少包括施工单位、设备使用单位的相关人员。2.3动作卡（见范本）的内容划分为准备阶段、检修阶段、交工阶段。2.3.1检修准备阶段编写的动作内容应包括：工机具、材料、备件准备情况描述及确认；时间、人员安排及确认；有关票、证、书办理审批情况及确认；生产交检修的作业条件确认；现场作业环境及安全措施落实情况确认；上次设备检维修情况及相关图纸资料准备情况确认。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页2.3.2检修阶段的动作内容应包括：检修作业的主要状态；每一状态下的主要步骤；每项步骤的主要作业；每个状态、每个步骤、每项作业需要的确认；每个状态、每个步骤、每项作业必须注意的安全事项或安全措施；每个状态、每个步骤、每项作业或确认及安全措施完成的标记；每个状态、每个步骤、每项作业或确认及安全措施完成的确认人签字。每个状态、每个步骤、每项作业前标记三位数字的作业顺序编码、动作及确认人图例。作业顺序编码第一位表示状态，检修准备阶段第一位为0；第二位表示步骤；第三位表示作业。每个状态前包括状态框图，框图内文字内容包括状态编第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页码和状态简要描述，分上下两行显示。2.3.3交工阶段的动作内容应包括：清理现场情况；检修交生产的条件及确认；试车、验收确认；有关票、证、书的封闭确认。2.4状态卡（见范本）是检修作业规程的纲目，仅包括检修作业的主要状态和每一状态下的主要步骤，状态框图与动作卡相同。2.5附件可包括以下内容：设备及关键零部件图纸资料；所需工机具清单；材料备件准备清单；备件更换记录；相关验收标准数据；拆卸检查记录和安装数据记录；第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页最终验收记录。3.确认点设置人的行为：对某些步骤或操作，应以人为重点进行控制；物的状态：对于某些步骤或操作，应以物为重点进行控制；安全关键点：涉及检维修安全的关键控制点；质量关键点：直接影响检修质量，需要进行控制的关键步骤；...
