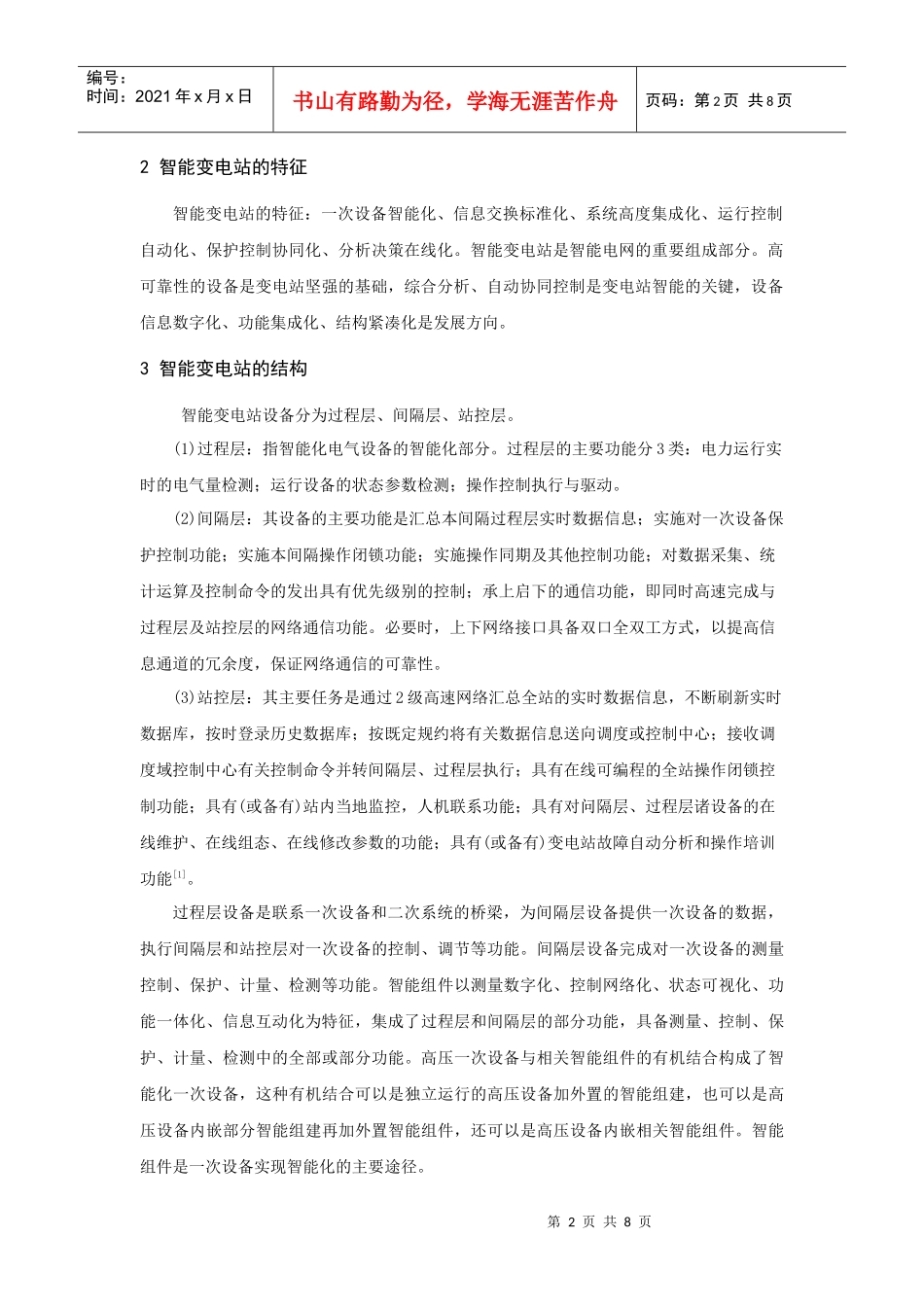

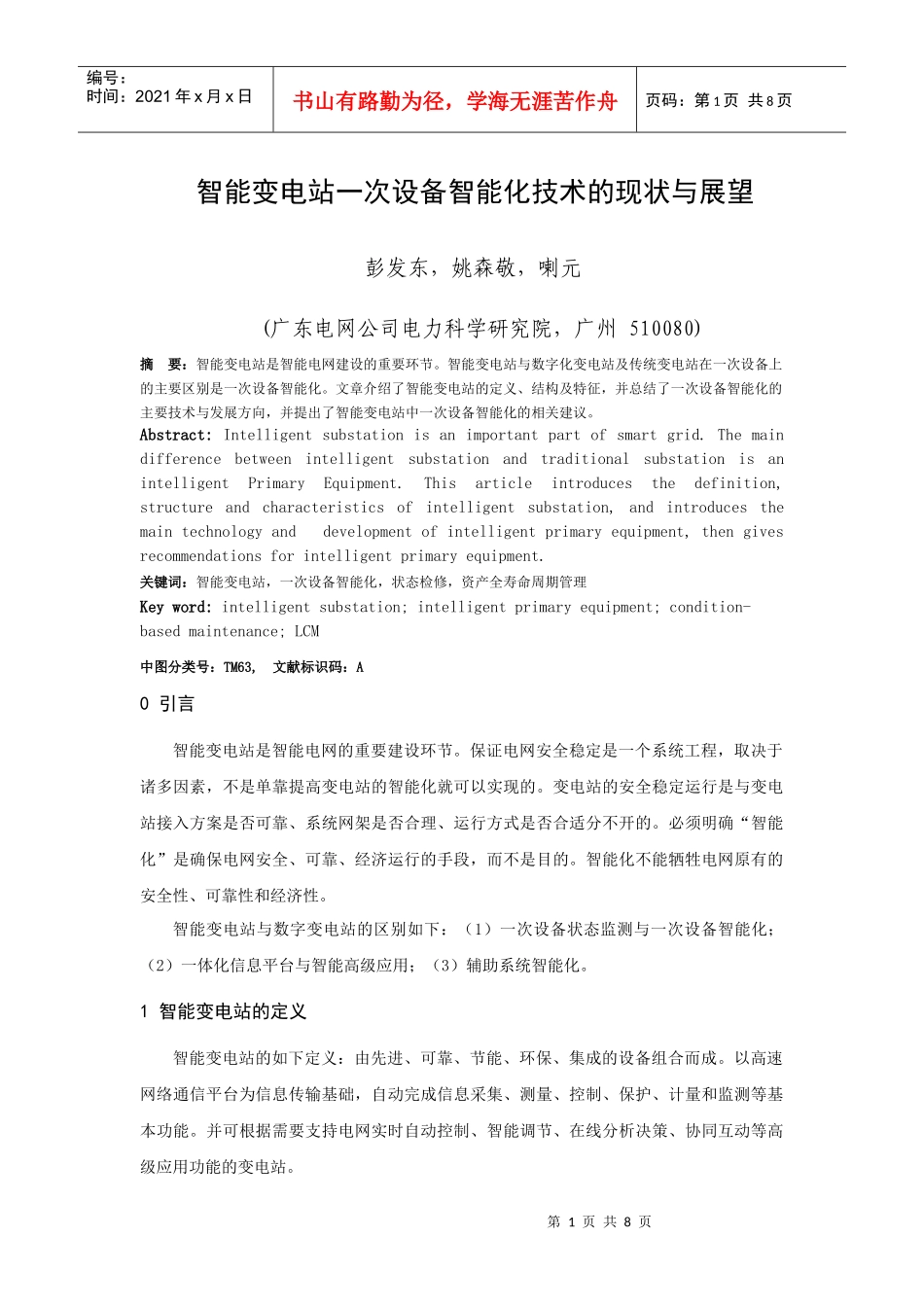

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页智能变电站一次设备智能化技术的现状与展望彭发东，姚森敬，喇元(广东电网公司电力科学研究院，广州510080)摘要：智能变电站是智能电网建设的重要环节。智能变电站与数字化变电站及传统变电站在一次设备上的主要区别是一次设备智能化。文章介绍了智能变电站的定义、结构及特征，并总结了一次设备智能化的主要技术与发展方向，并提出了智能变电站中一次设备智能化的相关建议。Abstract:Intelligentsubstationisanimportantpartofsmartgrid.ThemaindifferencebetweenintelligentsubstationandtraditionalsubstationisanintelligentPrimaryEquipment.Thisarticleintroducesthedefinition,structureandcharacteristicsofintelligentsubstation,andintroducesthemaintechnologyanddevelopmentofintelligentprimaryequipment,thengivesrecommendationsforintelligentprimaryequipment.关键词：智能变电站，一次设备智能化，状态检修，资产全寿命周期管理Keyword:intelligentsubstation;intelligentprimaryequipment;condition-basedmaintenance;LCM中图分类号：TM63,文献标识码：A0引言智能变电站是智能电网的重要建设环节。保证电网安全稳定是一个系统工程，取决于诸多因素，不是单靠提高变电站的智能化就可以实现的。变电站的安全稳定运行是与变电站接入方案是否可靠、系统网架是否合理、运行方式是否合适分不开的。必须明确“智能化”是确保电网安全、可靠、经济运行的手段，而不是目的。智能化不能牺牲电网原有的安全性、可靠性和经济性。智能变电站与数字变电站的区别如下：（1）一次设备状态监测与一次设备智能化；（2）一体化信息平台与智能高级应用；（3）辅助系统智能化。1智能变电站的定义智能变电站的如下定义：由先进、可靠、节能、环保、集成的设备组合而成。以高速网络通信平台为信息传输基础，自动完成信息采集、测量、控制、保护、计量和监测等基本功能。并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级应用功能的变电站。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2智能变电站的特征智能变电站的特征：一次设备智能化、信息交换标准化、系统高度集成化、运行控制自动化、保护控制协同化、分析决策在线化。智能变电站是智能电网的重要组成部分。高可靠性的设备是变电站坚强的基础，综合分析、自动协同控制是变电站智能的关键，设备信息数字化、功能集成化、结构紧凑化是发展方向。3智能变电站的结构智能变电站设备分为过程层、间隔层、站控层。(1)过程层：指智能化电气设备的智能化部分。过程层的主要功能分3类：电力运行实时的电气量检测；运行设备的状态参数检测；操作控制执行与驱动。(2)间隔层：其设备的主要功能是汇总本间隔过程层实时数据信息；实施对一次设备保护控制功能；实施本间隔操作闭锁功能；实施操作同期及其他控制功能；对数据采集、统计运算及控制命令的发出具有优先级别的控制；承上启下的通信功能，即同时高速完成与过程层及站控层的网络通信功能。必要时，上下网络接口具备双口全双工方式，以提高信息通道的冗余度，保证网络通信的可靠性。(3)站控层：其主要任务是通过2级高速网络汇总全站的实时数据信息，不断刷新实时数据库，按时登录历史数据库；按既定规约将有关数据信息送向调度或控制中心；接收调度域控制中心有关控制命令并转间隔层、过程层执行；具有在线可编程的全站操作闭锁控制功能；具有(或备有)站内当地监控，人机联系功能；具有对问隔层、过程层诸设备的在线维护、在线组态、在线修改参数的功能；具有(或备有)变电站故障自动分析和操作培训功能[1]。过程层设备是联系一次设备和二次系统的桥梁，为间隔层设备提供一次设备的数据，执行间隔层和站控层对一次设备的控制、调节等功能。间隔层设备完成对一次设备的测量控制、保护、计量、检测等功能。智能组件以测量数字化、控制网络化、状态可视化、功能一体化、信息互动化为特征，集成了过程层和间隔层的部分功能，具备...
