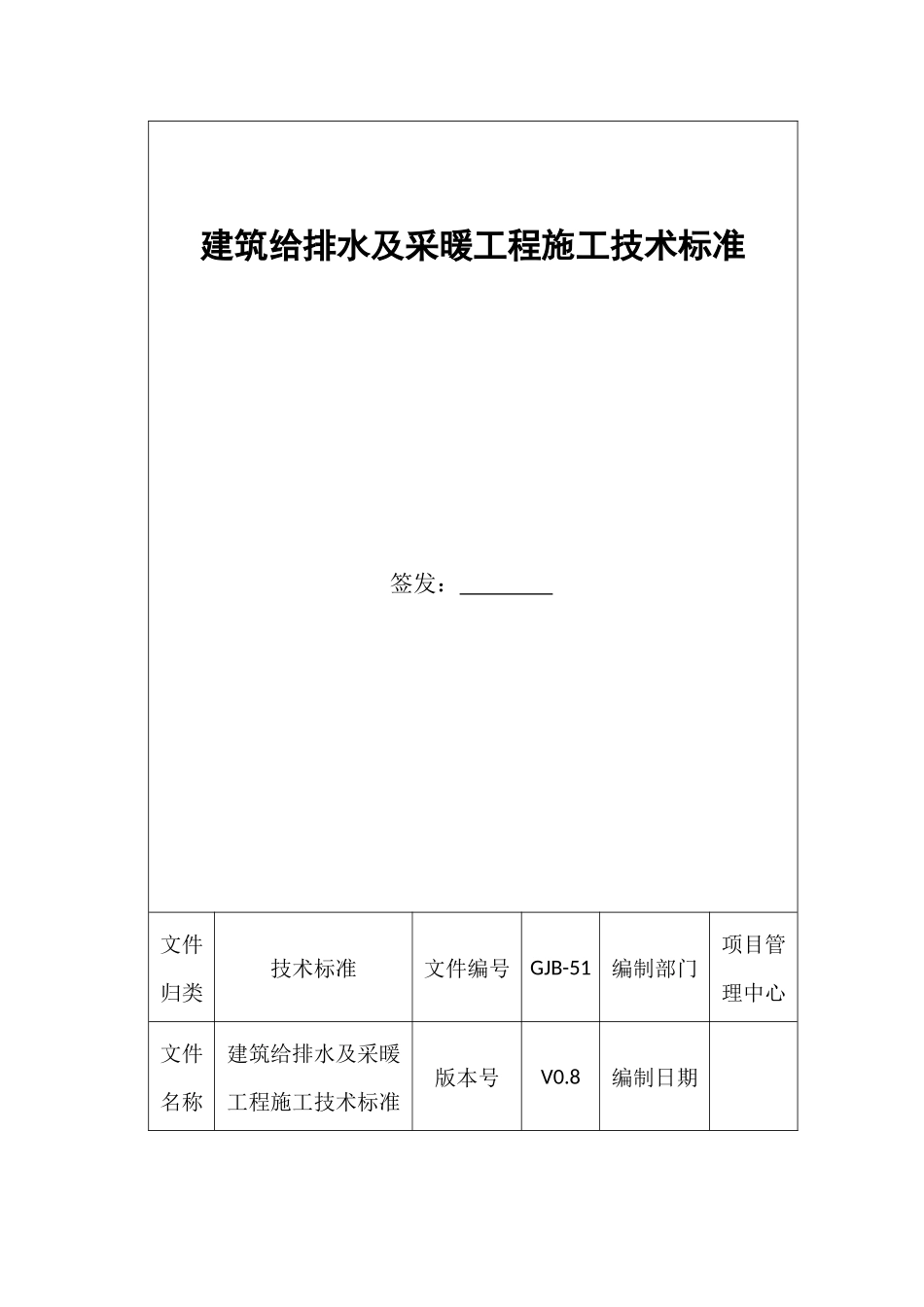

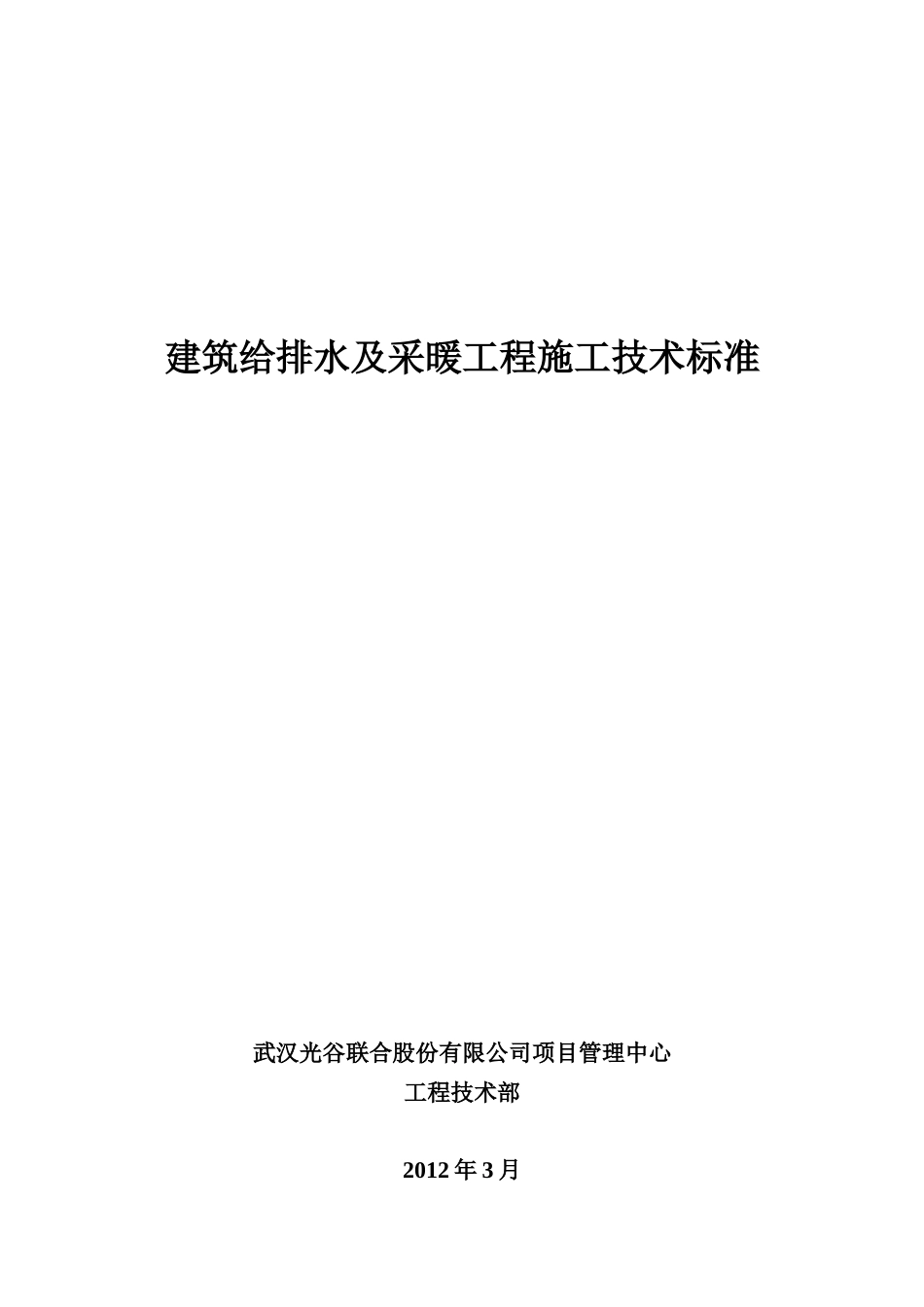

建筑给排水及采暖工程施工技术标准签发：文件归类技术标准文件编号GJB-51编制部门项目管理中心文件名称建筑给排水及采暖工程施工技术标准版本号V0.8编制日期建筑给排水及采暖工程施工技术标准武汉光谷联合股份有限公司项目管理中心工程技术部2012年3月目录1、材料、设备进场检查1.1材料要求总则1.2材料要求细则2、给水排水及采暖管道安装2.1材料要求2.2工艺流程2.3施工要求3、室内给水管道及配件安装3.1材料要求3.2工艺流程3.3施工要求4、室内排水管道及配件安装4.1材料要求4.2工艺流程4.3施工要求5、卫生器具安装5.1材料要求5.2工艺流程5.3施工要求6、室内给水设备安装6.1设备与材料要求6.2工艺流程6.3施工要求7、室内采暖系统辅助设备及散热器安装7.1材料要求7.2散热器安装工艺流程7.3散热器安装求8、室内消火栓箱系统安装8.1材料要求8.2施工工艺流程8.3施工要求9、室内自动喷淋灭火系统安装9.1材料要求9.2施工工艺流程9.3施工要求10、管道及设备防腐油漆10.1一般要求10.2工艺流程10.3施工要求1、材料、设备进场检查1.1材料要求总则暖卫设备、钢材、管材、管件及附属制品等必须符合国家或部颁标准，并按有关规定具有产品出厂合格证明、复试检测报告、产品质量认证或生产许可证。1.2材料要求细则1.2.1风管制作采用材料的品种、规格、性能必需符合设计、质量验收的要求，并有完整的质量保证资料。1.2.2钢材：表面应平整，厚度均匀，无凹凸及明显的压伤现象，不得有裂纹砂眼，结疤及刺边和锈蚀等现象,非金属材料表面应平整、不允许起层、脱落、泛卤等现象。1.2.3型钢：应等型、均匀、不应有裂纹、气泡、等其它影响质量的缺陷。1.2.4风管和管道的绝热：应采用不燃或难燃材料，其材质、规格与厚度等参数应符合设计要求，如采用难燃材料，应对其难燃性进行检查，合格后方可使用。1.2.5阀门：规格、型号、适用温度、压力应符合设计要求，产品外观良好，无毛刺、裂纹，阀门手动操作灵活。1.2.6设备：应具有出厂合格证和质量证明书，并符合设计要求或地方有关规定。设备进场时应按国家质量验收规范的要求进行报验。2、给水排水及采暖管道安装2.1材料要求2.1.1各种钢材、管件及附属制品等，应符合国家或部颁标准中有关质量、技术的要求，并有产品出厂合格证明和质量鉴定文件。2.1.2各种连接管件不应有砂眼、裂纹、偏扣、乱扣、丝扣不全和角第4页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页度不准等缺陷。2.1.3各种阀门的外观无损伤，阀体严密性好，阀杆不应弯曲。安装前，应按设计要求或施工规范的规定，进行强度及严密性试验。2.1.4石棉橡胶垫、油麻、线麻、水泥、电焊条、气焊条、防腐材料、粘接剂等物资的质量，应符合设计及规范要求。2.2工艺流程2.3施工要求第5页共68页第4页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共68页2.3.1预留孔洞、预埋铁件、套管预制2.3.1.1楼板预留孔洞，圆形洞可用钢管或圆木柱作为模具，方形孔洞可用铁板或木板加工方形盒子；混凝土梁、柱、墙内预埋铁件，在土建采用钢模板施工时，尽量采用预埋钢板的形式。2.3.1.2预埋件可用一定厚度和大小的钢板，背后焊接一定数量的钢筋锚钩，使其钢板与混凝土表面平，拆模后，可以在钢板上焊接支托架等。2.3.1.3穿过楼板、梁、墙体和基础处的管道，均可设置普通钢管套管，过墙的支管套管，也可以用镀锌铁皮卷制，穿过卫生间、厨房、浴池等房间楼板处的套管，可用普通钢管套管，根据设计要求，可在普通钢套外焊接一道防水翼环，做成防水套管。2.3.1.4根据设计和有关规定，需预埋防水套管的部位，应按要求选用防水套管。一般管道穿过地下室或地下构筑物均应设防水套管，出屋面的立管在结构层内应设置防水套管。防水套管分为刚性防水第6页共68页第5页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共68页套管和柔性防水套管，在受振动比较大的部位和有沉降伸缩处，应选用柔性防水套管，刚性防水套管和柔性防水套管。刚性防水套管柔性防水套管第7页共68页第6页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦...
