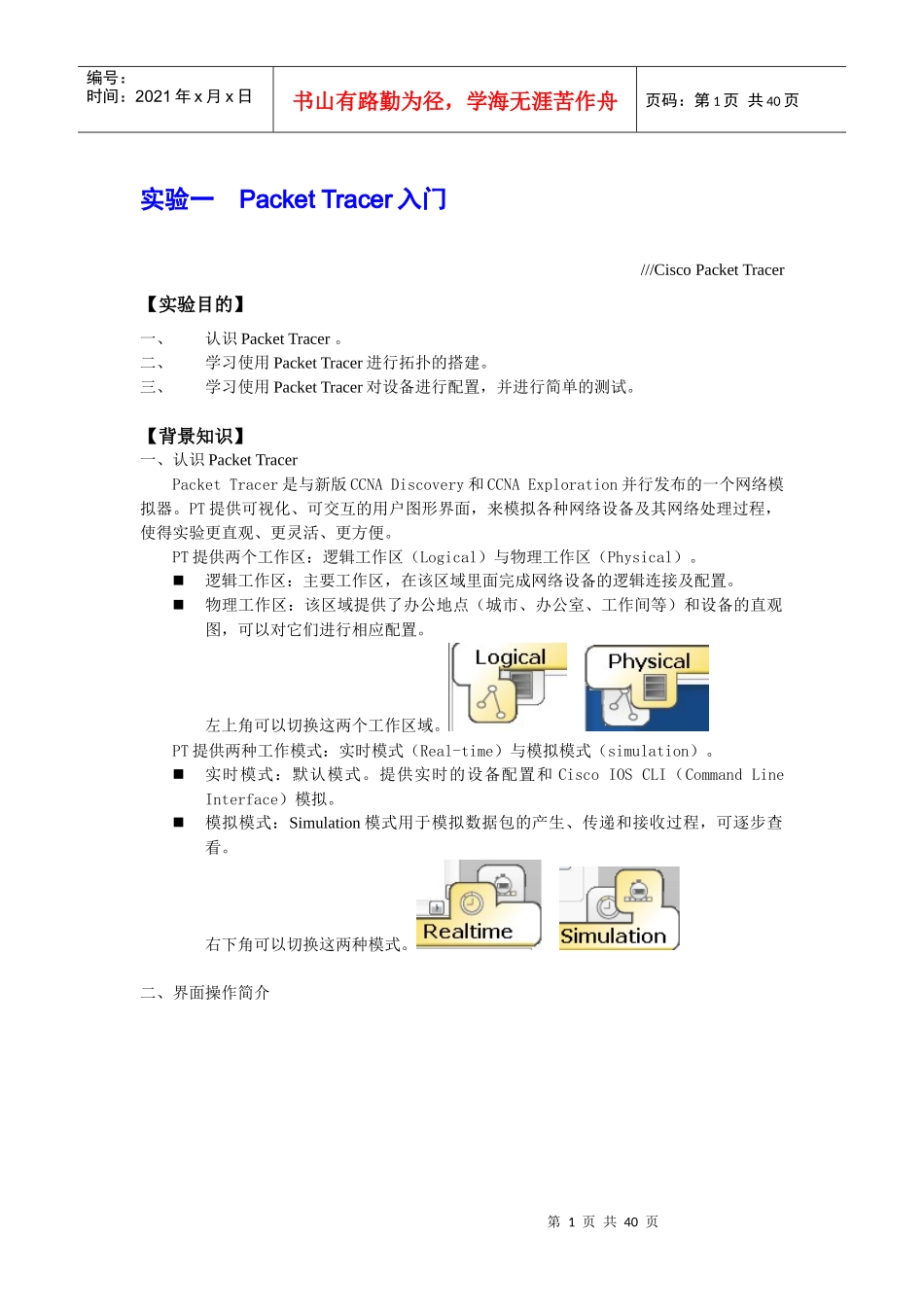

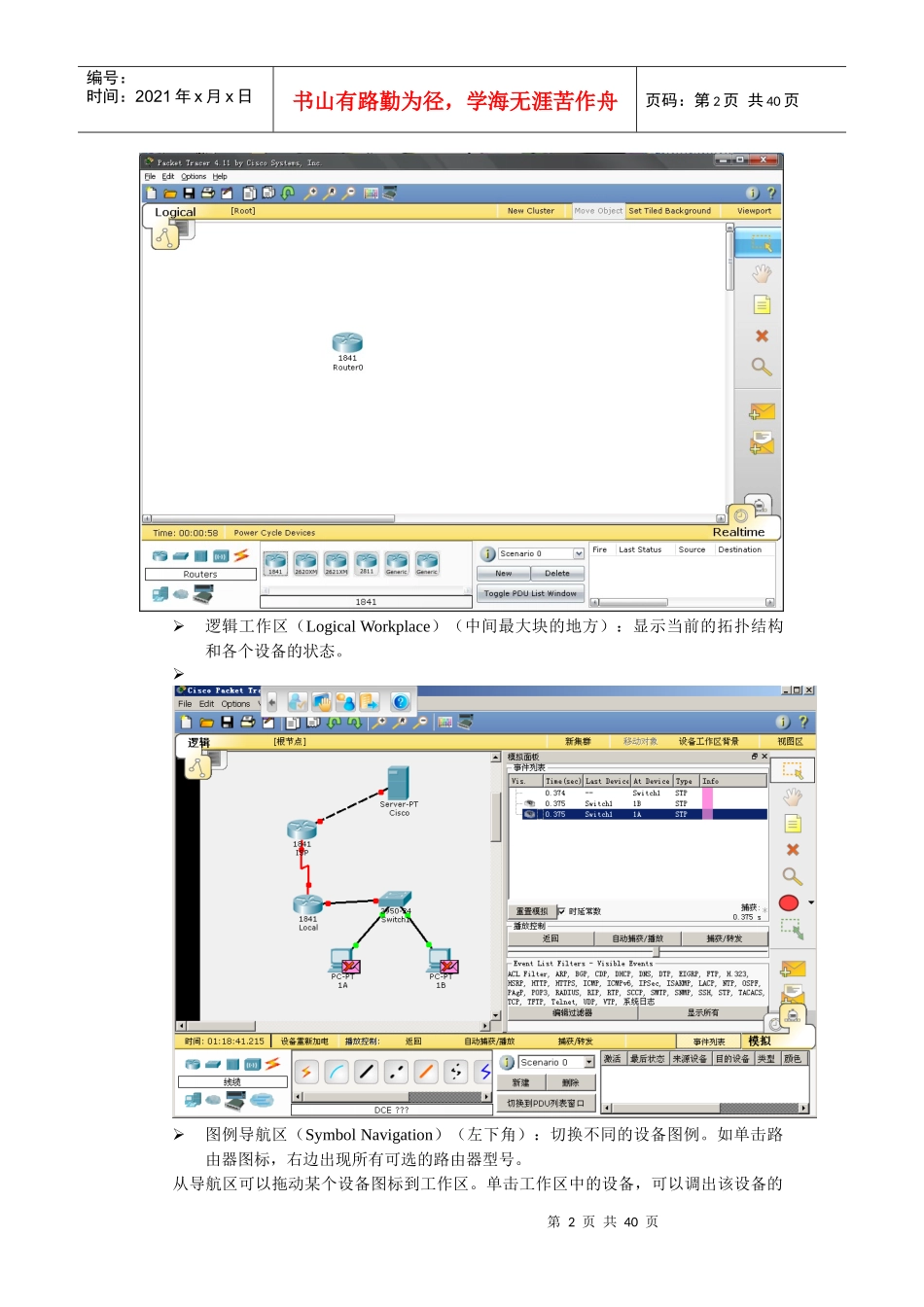

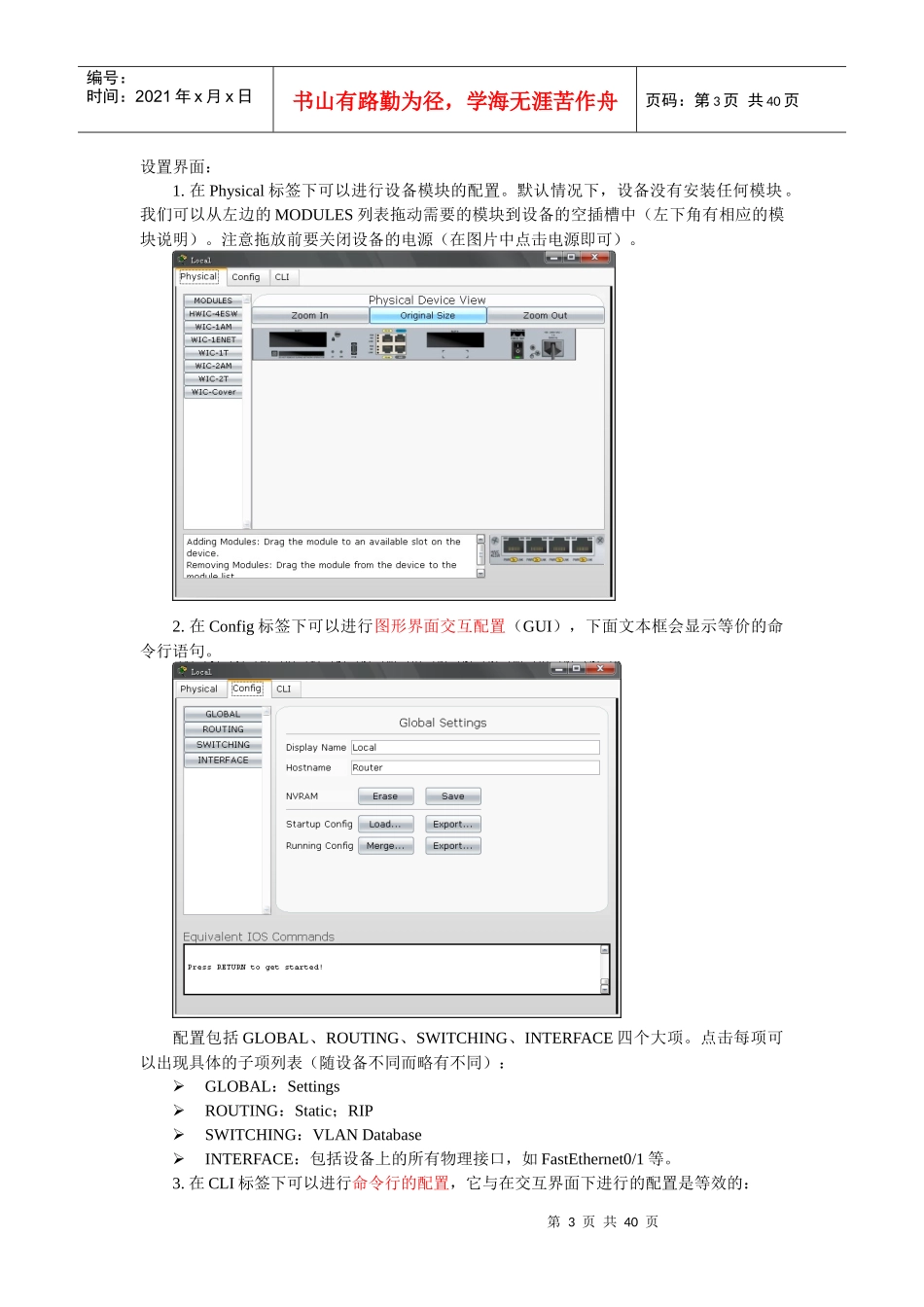

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页实验一PacketTracer入门///CiscoPacketTracer【实验目的】一、认识PacketTracer。二、学习使用PacketTracer进行拓扑的搭建。三、学习使用PacketTracer对设备进行配置，并进行简单的测试。【背景知识】一、认识PacketTracerPacketTracer是与新版CCNADiscovery和CCNAExploration并行发布的一个网络模拟器。PT提供可视化、可交互的用户图形界面，来模拟各种网络设备及其网络处理过程，使得实验更直观、更灵活、更方便。PT提供两个工作区：逻辑工作区（Logical）与物理工作区（Physical）。逻辑工作区：主要工作区，在该区域里面完成网络设备的逻辑连接及配置。物理工作区：该区域提供了办公地点（城市、办公室、工作间等）和设备的直观图，可以对它们进行相应配置。左上角可以切换这两个工作区域。PT提供两种工作模式：实时模式（Real-time）与模拟模式（simulation）。实时模式：默认模式。提供实时的设备配置和CiscoIOSCLI（CommandLineInterface）模拟。模拟模式：Simulation模式用于模拟数据包的产生、传递和接收过程，可逐步查看。右下角可以切换这两种模式。二、界面操作简介第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页逻辑工作区（LogicalWorkplace）（中间最大块的地方）：显示当前的拓扑结构和各个设备的状态。图例导航区（SymbolNavigation）（左下角）：切换不同的设备图例。如单击路由器图标，右边出现所有可选的路由器型号。从导航区可以拖动某个设备图标到工作区。单击工作区中的设备，可以调出该设备的第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页设置界面：1.在Physical标签下可以进行设备模块的配置。默认情况下，设备没有安装任何模块。我们可以从左边的MODULES列表拖动需要的模块到设备的空插槽中（左下角有相应的模块说明）。注意拖放前要关闭设备的电源（在图片中点击电源即可）。2.在Config标签下可以进行图形界面交互配置（GUI），下面文本框会显示等价的命令行语句。配置包括GLOBAL、ROUTING、SWITCHING、INTERFACE四个大项。点击每项可以出现具体的子项列表（随设备不同而略有不同）：GLOBAL：SettingsROUTING：Static；RIPSWITCHING：VLANDatabaseINTERFACE：包括设备上的所有物理接口，如FastEthernet0/1等。3.在CLI标签下可以进行命令行的配置，它与在交互界面下进行的配置是等效的：第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页【实验内容】一、拖放设备和布置线缆二、用GUI界面配置设备三、用实时模式测试ping、HTTP和DNS四、用模拟模式测试ping、HTTP和DNS五、用CLI界面配置设备【实验拓扑及器材】第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页【实验步骤】一、拖放设备和线缆（搭建拓扑）1.拖放两台1841路由器，并把一台的DisplayName和Hostname改为Local，另一台改为ISP（在config->GLOBAL->Settings下设置）；2.关闭路由器电源，把WIC-2T（串口*2）模块分别添加到两台路由器，然后重新打开电源；3.在本地局域网拖一台2950-24交换机；4.在本地局域网拖两台PC，分别命名为1A和1B；5.在ISP网络拖一台服务器，命名为cisco；6.用直通线（Straight-through）分别连接1A和1B的FastEthernet口到交换机的f0/1和f0/2口；用直通线连接Local的f0/0到交换机的f0/24；7.用交叉线（Cross-over）连接ISP的f0/0口到cisco的FastEthernet口；8.用串行线（Serial）DCE一端连接ISP的s0/0/0，另一端（DTE）连接Local的s0/0/0。二、用GUI界面配置设备本地局域网（192.168.1.0/24）1AFastEthernet192.168.1.11BFastEthernet192.168.1.2LocalF0/0192.168.1.254ISP网络（192.168.2.0/24）实验所需设备：路由器：1841*2交换机：2950-24*1PC*2Server*1拓扑说明：路由器Local及其连接的交换机以及连接在交换机上的PC形成本地局域网；路由器ISP模拟I...
