工艺管道工程(识图)12VIP免费

工艺管道工程(识图)12_第1页

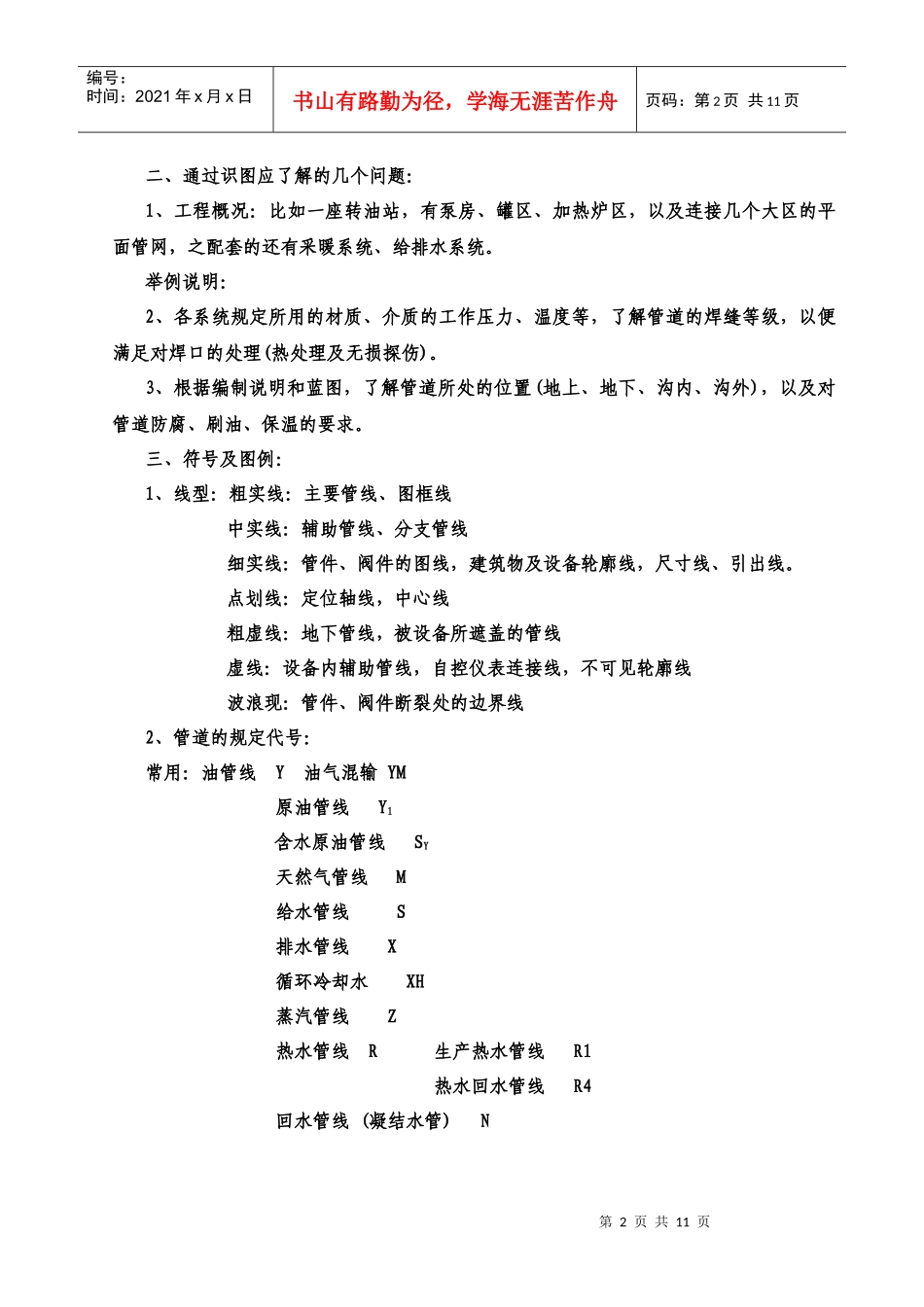

工艺管道工程(识图)12_第2页
工艺管道工程(识图)12_第3页
第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页一、编制前的准备工作:(应具备的几个条件)1、完整的施工图:包括基本图和详图。A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。详图包括节点图、大样图和标准图(重复利用图)。B、图纸目录:对数量众多的施工图纸,设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。C、施工图说明:在图纸上无法表示出来,而非要施工人员知道的一些技术和质量方面的要求,一般用文字形式加以说明。D、设备、材料表:该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。以上三点是文字说明,但是施工图纸不可缺少的组成部分。E、流程图:是对一个生产系统的工艺变化过程的表示。通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。F、平面图:施工图中的基本图。主要表示设备的平面分布、管线的走向、排列、标高等具体数据,使施工人员对该项工程有一个大该的了解。G、立面图和剖面图:施工图中最常见的图样,表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。M、详图:节点图:清楚的表示某一部分管道的详细结构及尺寸,是对平面图及其他图不能反映清楚的某点图形的放大。大样图:设备配管及管配件组合的详图,特点是双线图表示,对物体有真实感。标准图:(重复利用图)具有通用性质的图样。它不能用来作为单独进行施工的图纸,只作为某些施工图的一个组成部分。一般由国家或有关部门出版标准图集。2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定(系数调整或规定内的材料价格按实调整)。根据工程类别和企业等级所给定的取费标准。4、经有关部门审批的施工组织措施,包括大型设备的拉运、吊装及三通一平等。正常施工图预算所包含不了的工作内容,根据施工组织措施进行编制。第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页二、通过识图应了解的几个问题:1、工程概况:比如一座转油站,有泵房、罐区、加热炉区,以及连接几个大区的平面管网,之配套的还有采暖系统、给排水系统。举例说明:2、各系统规定所用的材质、介质的工作压力、温度等,了解管道的焊缝等级,以便满足对焊口的处理(热处理及无损探伤)。3、根据编制说明和蓝图,了解管道所处的位置(地上、地下、沟内、沟外),以及对管道防腐、刷油、保温的要求。三、符号及图例:1、线型:粗实线:主要管线、图框线中实线:辅助管线、分支管线细实线:管件、阀件的图线,建筑物及设备轮廓线,尺寸线、引出线。点划线:定位轴线,中心线粗虚线:地下管线,被设备所遮盖的管线虚线:设备内辅助管线,自控仪表连接线,不可见轮廓线波浪现:管件、阀件断裂处的边界线2、管道的规定代号:常用:油管线Y油气混输YM原油管线Y1含水原油管线SY天然气管线M给水管线S排水管线X循环冷却水XH蒸汽管线Z热水管线R生产热水管线R1热水回水管线R4回水管线(凝结水管)N第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页3、常用图例:见表2-2-1。工艺管线安装施工图常用图例表2-2-1序号名称符号序号名称符号1丝扣阀弯头2法兰阀三通3焊接阀同径大小头4截止阀异径大小头5闸阀丝堵6止回阀活接头7角阀螺纹管帽8弹簧式安全阀快速接头9法兰波形补偿器10盲法兰方形补偿器11管帽套筒补偿器Y形过滤器活动支架T形过滤器导向支架固定支架3、施工图的表示方法:A、标题栏:项目:具体的工程名称图名:本张图纸的名称和主要内容设计号:设计部门对该工程的编号图号:本专业图纸的编号顺序B、比例:缩小比例:1:2、1:3、1:5、………放大比例:2:1、4:1、10:1、………无比例时如何确定比例管道施工图中常用比例:1:25、1:50、1:100、1:200、1:500C、标高:管道高度用标高表示。在立(剖)面图中,为表明管子的垂直间距一般只注第4页共11页第3页共11页编号:时间:2021年x月x日书山有...
