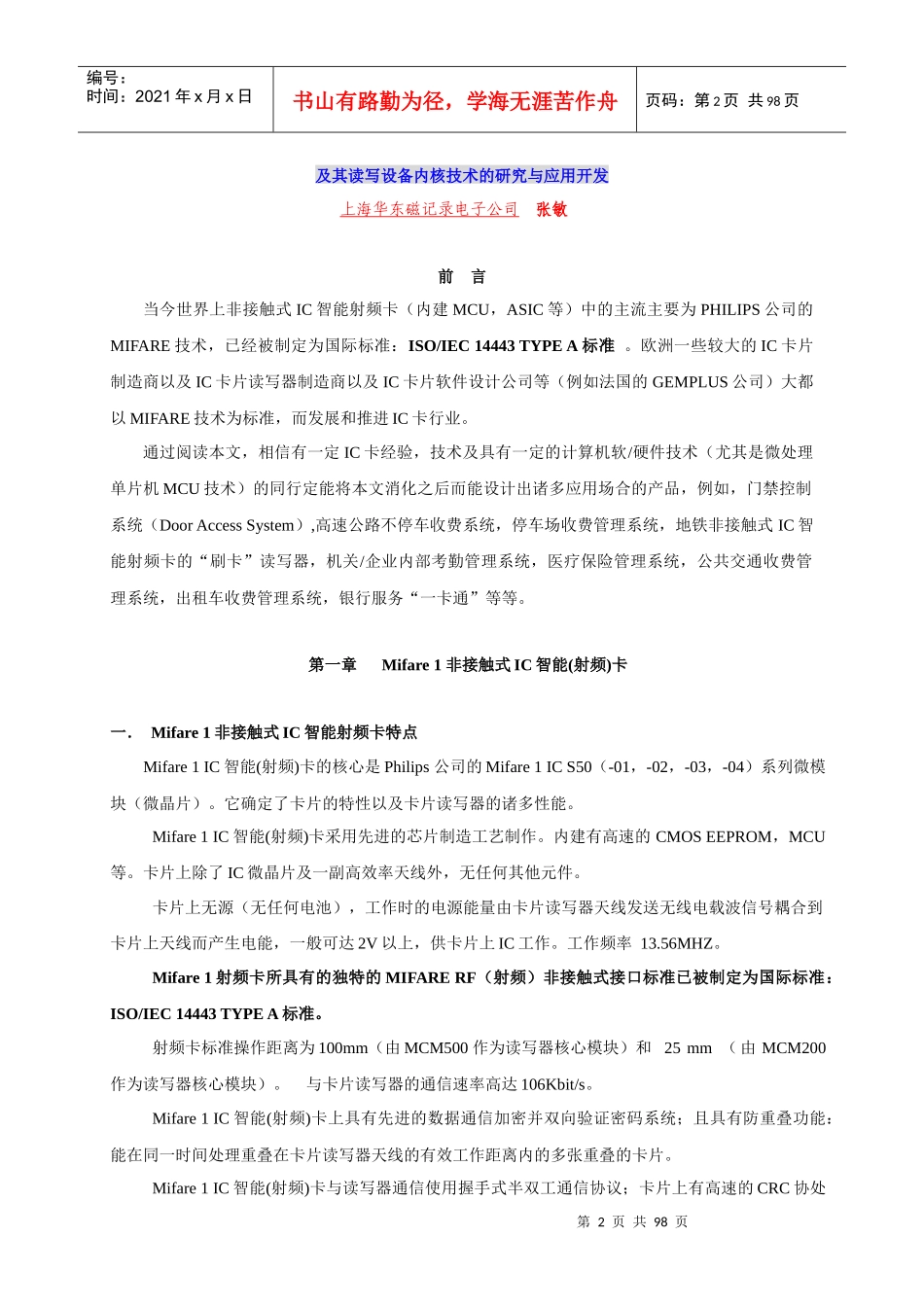

第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共98页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料关于非接触式IC智能(射频)卡第2页共98页第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共98页及其读写设备内核技术的研究与应用开发上海华东磁记录电子公司张敏前言当今世界上非接触式IC智能射频卡（内建MCU，ASIC等）中的主流主要为PHILIPS公司的MIFARE技术，已经被制定为国际标准：ISO/IEC14443TYPEA标准。欧洲一些较大的IC卡片制造商以及IC卡片读写器制造商以及IC卡片软件设计公司等（例如法国的GEMPLUS公司）大都以MIFARE技术为标准，而发展和推进IC卡行业。通过阅读本文，相信有一定IC卡经验，技术及具有一定的计算机软/硬件技术（尤其是微处理单片机MCU技术）的同行定能将本文消化之后而能设计出诸多应用场合的产品，例如，门禁控制系统（DoorAccessSystem）,高速公路不停车收费系统，停车场收费管理系统，地铁非接触式IC智能射频卡的“刷卡”读写器，机关/企业内部考勤管理系统，医疗保险管理系统，公共交通收费管理系统，出租车收费管理系统，银行服务“一卡通”等等。第一章Mifare1非接触式IC智能(射频)卡一．Mifare1非接触式IC智能射频卡特点Mifare1IC智能(射频)卡的核心是Philips公司的Mifare1ICS50（-01，-02，-03，-04）系列微模块（微晶片）。它确定了卡片的特性以及卡片读写器的诸多性能。Mifare1IC智能(射频)卡采用先进的芯片制造工艺制作。内建有高速的CMOSEEPROM，MCU等。卡片上除了IC微晶片及一副高效率天线外，无任何其他元件。卡片上无源（无任何电池），工作时的电源能量由卡片读写器天线发送无线电载波信号耦合到卡片上天线而产生电能，一般可达2V以上，供卡片上IC工作。工作频率13.56MHZ。Mifare1射频卡所具有的独特的MIFARERF（射频）非接触式接口标准已被制定为国际标准：ISO/IEC14443TYPEA标准。射频卡标准操作距离为100mm（由MCM500作为读写器核心模块）和25mm（由MCM200作为读写器核心模块）。与卡片读写器的通信速率高达106Kbit/s。Mifare1IC智能(射频)卡上具有先进的数据通信加密并双向验证密码系统；且具有防重叠功能：能在同一时间处理重叠在卡片读写器天线的有效工作距离内的多张重叠的卡片。Mifare1IC智能(射频)卡与读写器通信使用握手式半双工通信协议；卡片上有高速的CRC协处第3页共98页第2页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共98页理器，符合CCITT标准。卡片制造时具有唯一的卡片系列号，没有重复的相同的两张MIFARE卡片。卡片上内建8K（bit）EEPROM存储容量并划分为16个扇区，每个扇区划分为4个数据存储块，每个扇区可由多种方式的密码管理。卡片上还内建有增值/减值的专项的数学运算电路，非常适合公交/地铁等行业的检票/收费系统。典型的检票交易时间最长不超过100ms(0.1秒)（包括卡片的认证，6个扇区的读（768bit,2个扇区的认证），2个扇区的写操作（256bit））。卡片上的数据读写可超过10万次以上；数据保存期可达10年以上，且卡片抗静电保护能力达2KV以上。二．Mifare1非接触式IC智能射频卡功能组成如图所示为MIFARE1S50非接触式IC智能射频卡的功能组成图。MIFARE1S50CARDICClockDataEnergy波形转换正弦=>方波整流电压调节Modu./DeModu调制/解调POR(复位)EEPORAntiCollisionATRDigitalSection数字电路部分SelectApplicationAuthentication&AccessControlControl&Arithm.UnitROMCryptoUnitRAMRF-Interface射频接口电路第4页共98页第3页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页...
