设备布置-管道应力VIP免费

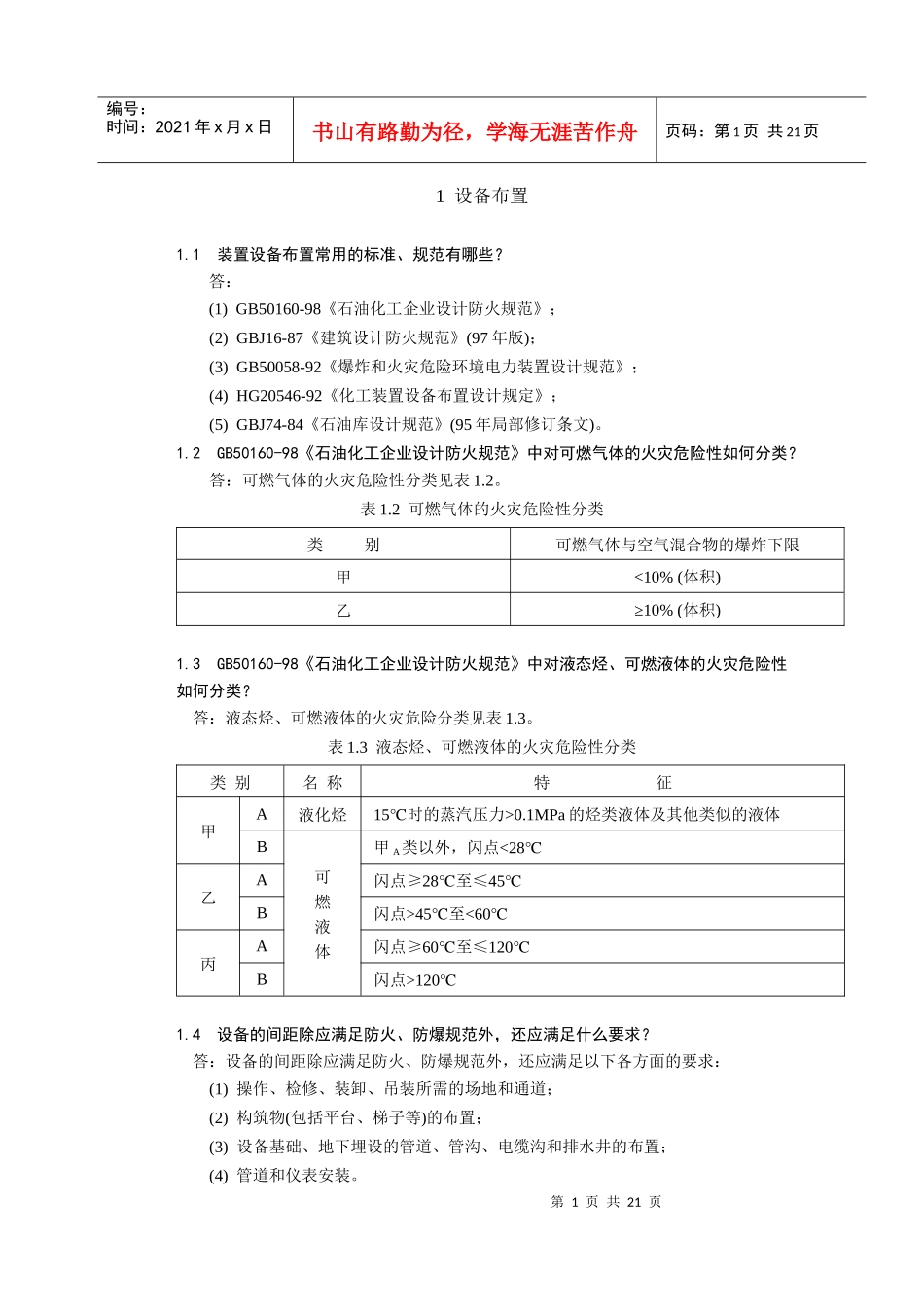

设备布置-管道应力_第1页
1/21

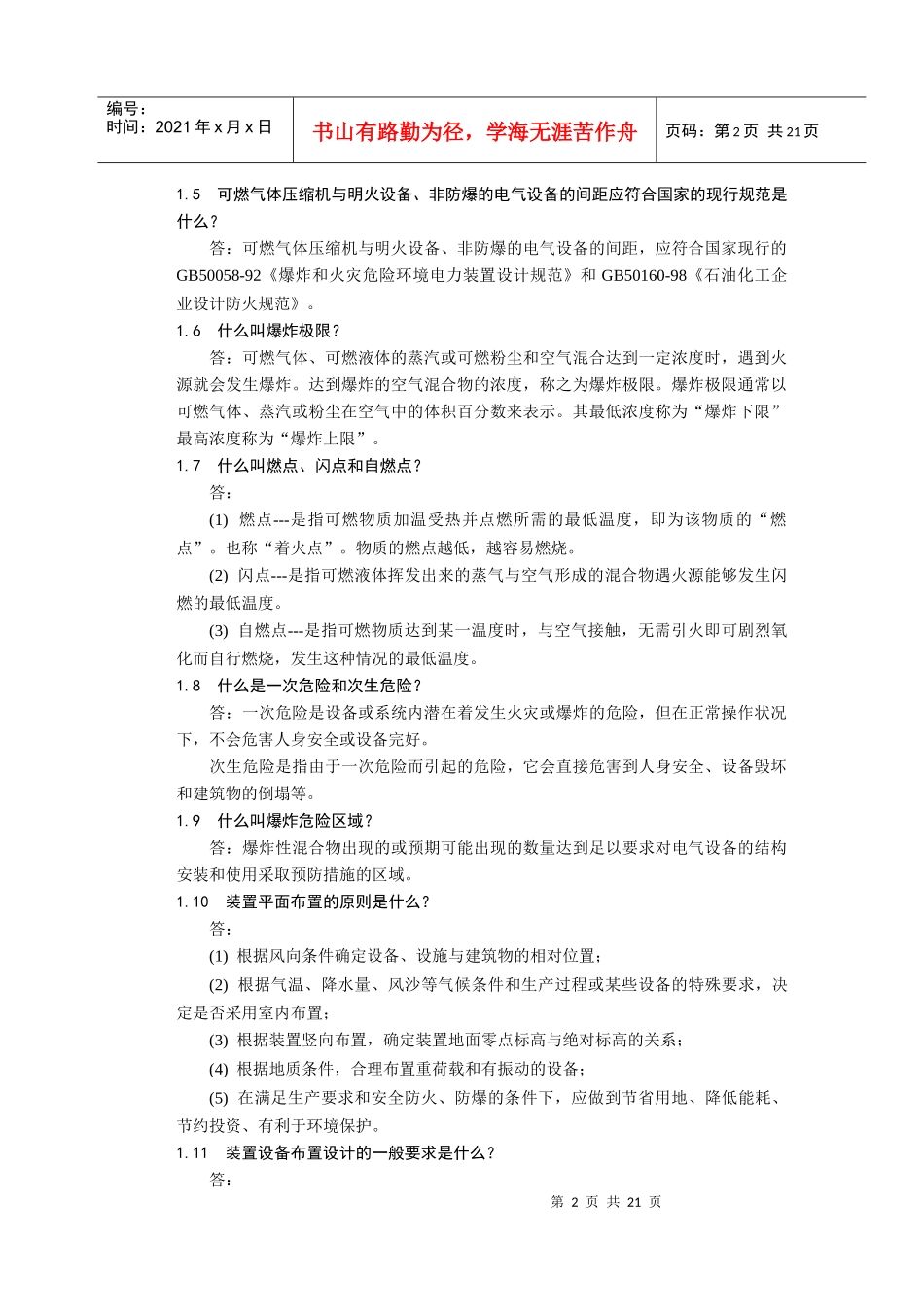

设备布置-管道应力_第2页
2/21

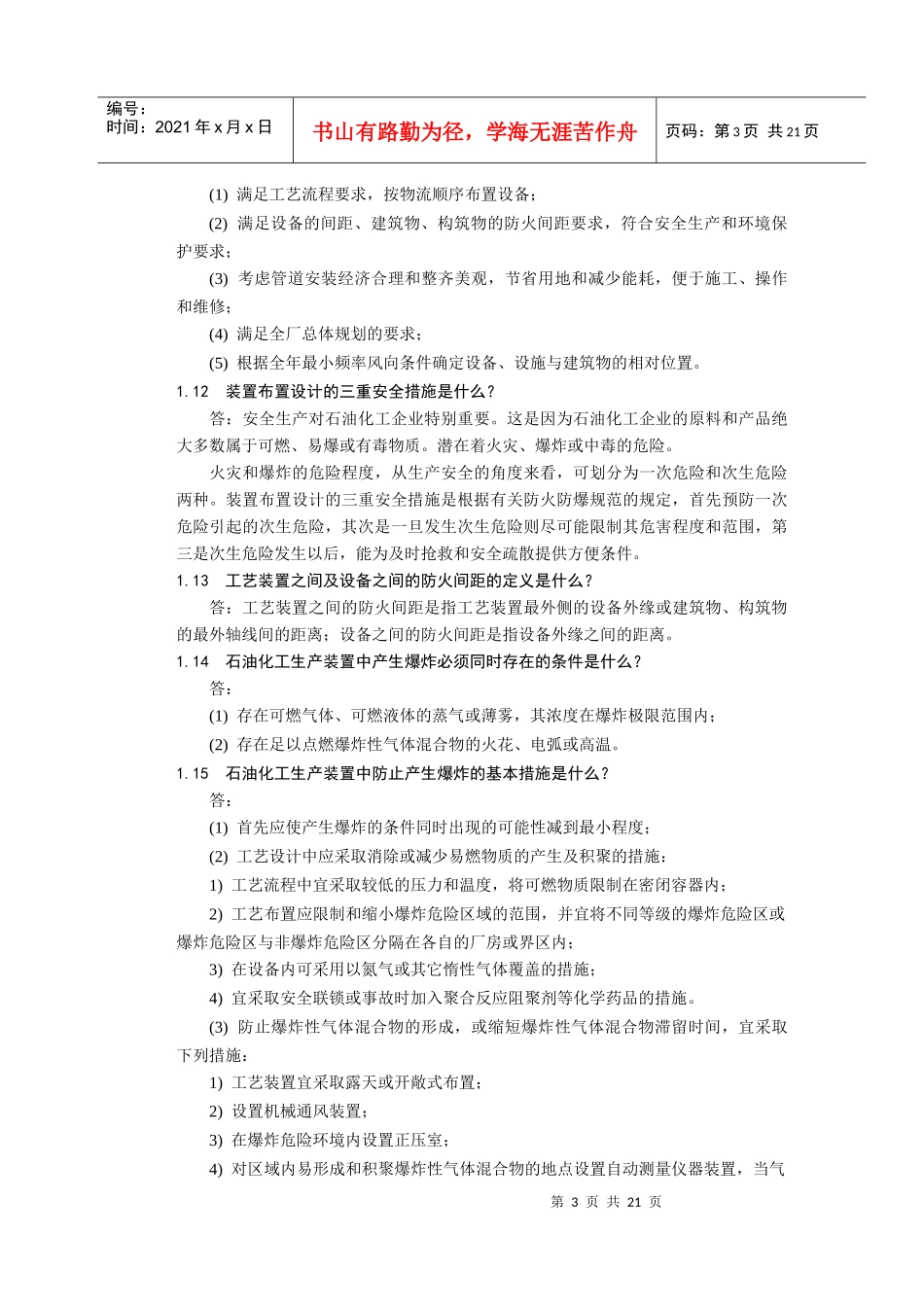

设备布置-管道应力_第3页
3/21
第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共21页1设备布置1.1装置设备布置常用的标准、规范有哪些?答:(1)GB50160-98《石油化工企业设计防火规范》;(2)GBJ16-87《建筑设计防火规范》(97年版);(3)GB50058-92《爆炸和火灾危险环境电力装置设计规范》;(4)HG20546-92《化工装置设备布置设计规定》;(5)GBJ74-84《石油库设计规范》(95年局部修订条文)。1.2GB50160-98《石油化工企业设计防火规范》中对可燃气体的火灾危险性如何分类?答:可燃气体的火灾危险性分类见表1.2。表1.2可燃气体的火灾危险性分类类别可燃气体与空气混合物的爆炸下限甲<10%(体积)乙≥10%(体积)1.3GB50160-98《石油化工企业设计防火规范》中对液态烃、可燃液体的火灾危险性如何分类?答:液态烃、可燃液体的火灾危险分类见表1.3。表1.3液态烃、可燃液体的火灾危险性分类类别名称特征甲A液化烃15℃时的蒸汽压力>0.1MPa的烃类液体及其他类似的液体B可燃液体甲A类以外,闪点<28℃乙A闪点≥28℃至≤45℃B闪点>45℃至<60℃丙A闪点≥60℃至≤120℃B闪点>120℃1.4设备的间距除应满足防火、防爆规范外,还应满足什么要求?答:设备的间距除应满足防火、防爆规范外,还应满足以下各方面的要求:(1)操作、检修、装卸、吊装所需的场地和通道;(2)构筑物(包括平台、梯子等)的布置;(3)设备基础、地下埋设的管道、管沟、电缆沟和排水井的布置;(4)管道和仪表安装。第2页共21页第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共21页1.5可燃气体压缩机与明火设备、非防爆的电气设备的间距应符合国家的现行规范是什么?答:可燃气体压缩机与明火设备、非防爆的电气设备的间距,应符合国家现行的GB50058-92《爆炸和火灾危险环境电力装置设计规范》和GB50160-98《石油化工企业设计防火规范》。1.6什么叫爆炸极限?答:可燃气体、可燃液体的蒸汽或可燃粉尘和空气混合达到一定浓度时,遇到火源就会发生爆炸。达到爆炸的空气混合物的浓度,称之为爆炸极限。爆炸极限通常以可燃气体、蒸汽或粉尘在空气中的体积百分数来表示。其最低浓度称为“爆炸下限”最高浓度称为“爆炸上限”。1.7什么叫燃点、闪点和自燃点?答:(1)燃点---是指可燃物质加温受热并点燃所需的最低温度,即为该物质的“燃点”。也称“着火点”。物质的燃点越低,越容易燃烧。(2)闪点---是指可燃液体挥发出来的蒸气与空气形成的混合物遇火源能够发生闪燃的最低温度。(3)自燃点---是指可燃物质达到某一温度时,与空气接触,无需引火即可剧烈氧化而自行燃烧,发生这种情况的最低温度。1.8什么是一次危险和次生危险?答:一次危险是设备或系统内潜在着发生火灾或爆炸的危险,但在正常操作状况下,不会危害人身安全或设备完好。次生危险是指由于一次危险而引起的危险,它会直接危害到人身安全、设备毁坏和建筑物的倒塌等。1.9什么叫爆炸危险区域?答:爆炸性混合物出现的或预期可能出现的数量达到足以要求对电气设备的结构安装和使用采取预防措施的区域。1.10装置平面布置的原则是什么?答:(1)根据风向条件确定设备、设施与建筑物的相对位置;(2)根据气温、降水量、风沙等气候条件和生产过程或某些设备的特殊要求,决定是否采用室内布置;(3)根据装置竖向布置,确定装置地面零点标高与绝对标高的关系;(4)根据地质条件,合理布置重荷载和有振动的设备;(5)在满足生产要求和安全防火、防爆的条件下,应做到节省用地、降低能耗、节约投资、有利于环境保护。1.11装置设备布置设计的一般要求是什么?答:第3页共21页第2页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共21页(1)满足工艺流程要求,按物流顺序布置设备;(2)满足设备的间距、建筑物、构筑物的防火间距要求,符合安全生产和环境保护要求;(3)考虑管道安装经济合理和整齐美观,节省用地和减少能耗,便于施工、操作和维修;(4)满足全厂总体规划的要求;(5)根据全年最小频率风向条件确定设备、设施与建筑物的相对位置。1.12装置布置设计的三重安全措施是什么?答:安全生产对石油化工企业特别重要。这是因为石油...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

设备布置-管道应力
