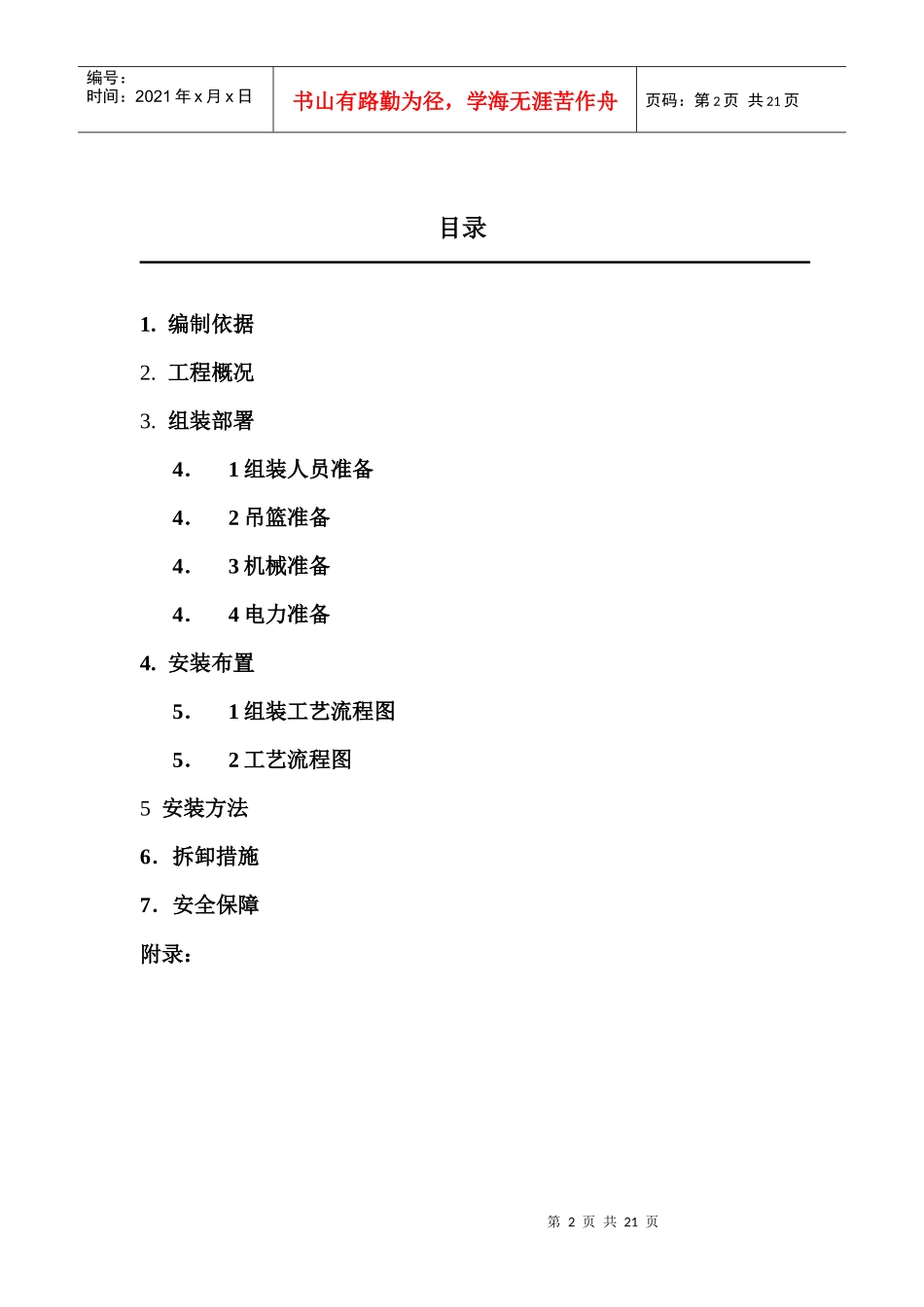

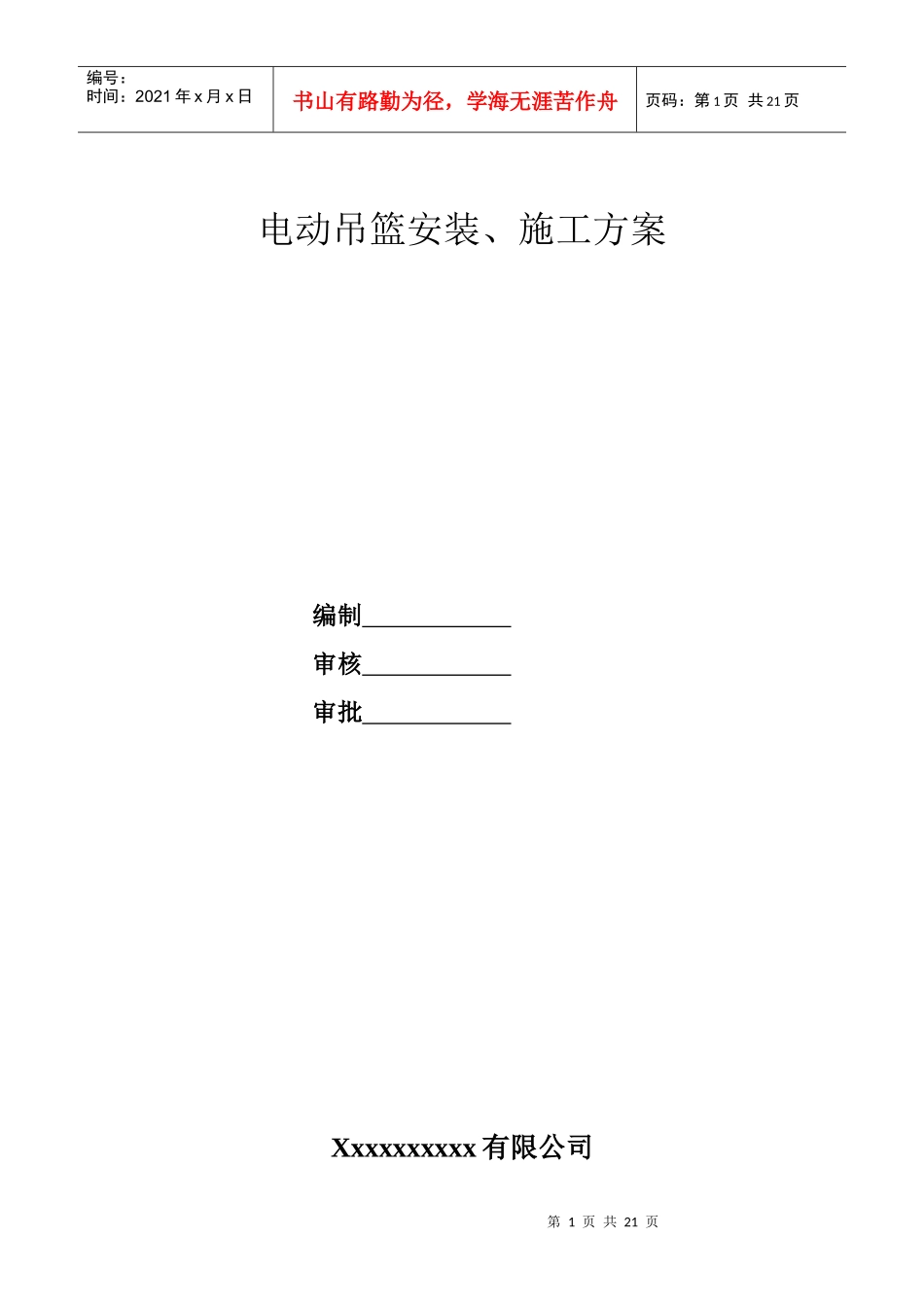

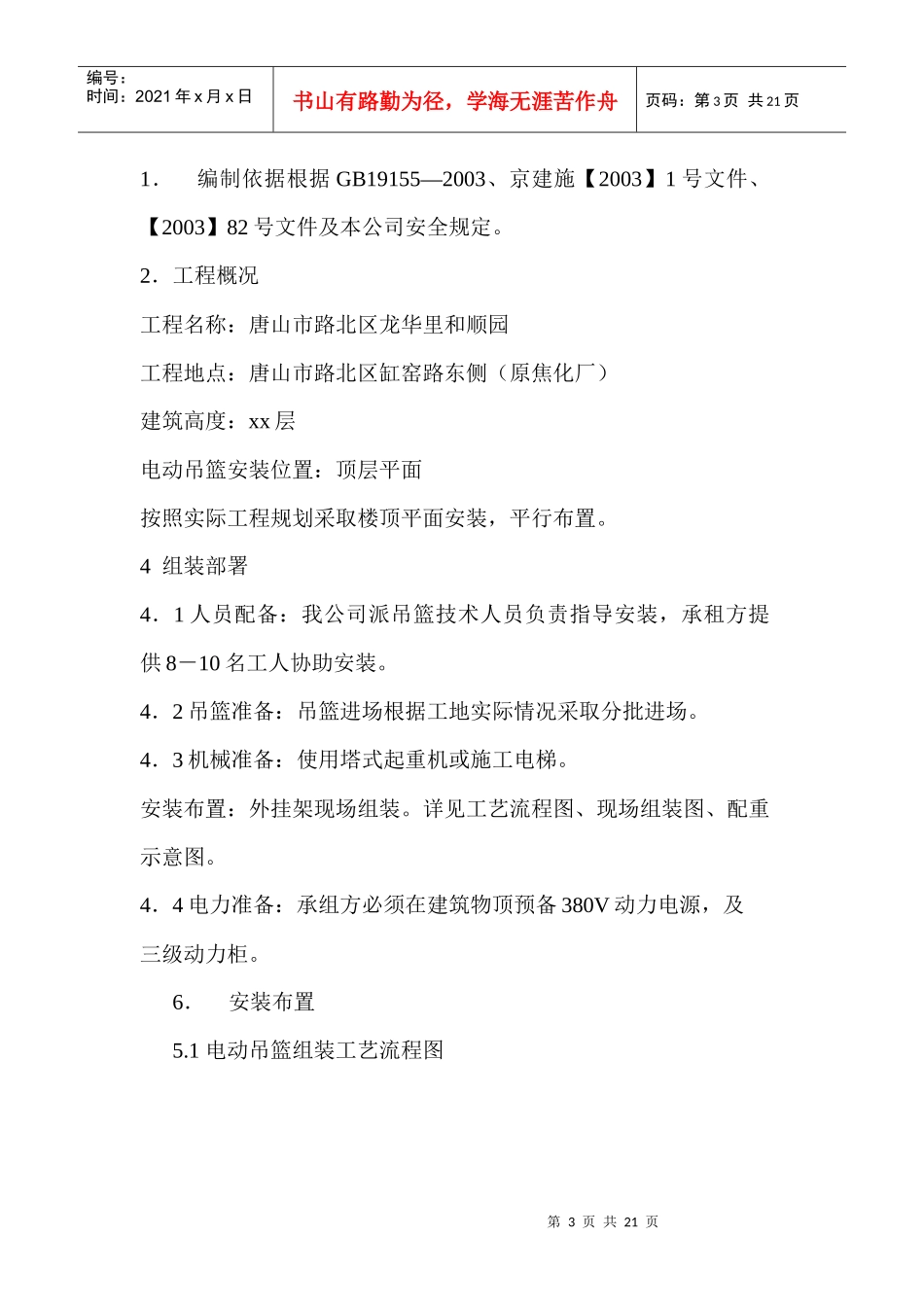

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页电动吊篮安装、施工方案编制审核审批Xxxxxxxxxx有限公司第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页目录1.编制依据2.工程概况3.组装部署4．1组装人员准备4．2吊篮准备4．3机械准备4．4电力准备4.安装布置5．1组装工艺流程图5．2工艺流程图5安装方法6．拆卸措施7．安全保障附录：第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页1．编制依据根据GB19155—2003、京建施【2003】1号文件、【2003】82号文件及本公司安全规定。2．工程概况工程名称：唐山市路北区龙华里和顺园工程地点：唐山市路北区缸窑路东侧（原焦化厂）建筑高度：xx层电动吊篮安装位置：顶层平面按照实际工程规划采取楼顶平面安装，平行布置。4组装部署4．1人员配备：我公司派吊篮技术人员负责指导安装，承租方提供8－10名工人协助安装。4．2吊篮准备：吊篮进场根据工地实际情况采取分批进场。4．3机械准备：使用塔式起重机或施工电梯。安装布置：外挂架现场组装。详见工艺流程图、现场组装图、配重示意图。4．4电力准备：承组方必须在建筑物顶预备380V动力电源，及三级动力柜。6．安装布置5.1电动吊篮组装工艺流程图第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页检查、核对零部件零部件运输到位水平运输垂直运输吊篮整体组装工安限锁配提安底高电电附作全位绳重升全低器源件钢钢器轮块机锁板侧箱线丝丝片绳绳组装前准备工作：（1）必须对进场吊篮的各个零件、部件进行检查核对验收。（2）按组装流程图将吊篮各零部件运送到组装位置。（3）由出租方（厂商）与租用方共同点验。5．2安装工艺流程图第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页按照安装方案准备吊篮水平运输垂直运输绳坠铁悬挂平台电器系统悬挂机构钢丝绳配重块整体联结通电试运行载荷试验验收交接6安装方法吊篮安装顺序图：悬挂装置钢丝绳垂放钢丝绳配重块悬挂平台穿钢丝绳、平台定位第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页安全锁配电箱提升机缓冲垫坠铁运行前调整限位装置悬挂机构的安装悬挂机构安装于建筑物的顶面。将悬挂机构的零件调运至建筑物顶部后，在平面图标注的位置进行安装，安装顺序如下图：调节座前支架调整调节座高度前梁中梁调节座后支座调整调节座高度后梁调整前后支座距离上支架拉力钢丝绳轴销附件张紧拉力钢丝绳钢丝绳悬挂机构定位垂放钢丝绳配重块安装及调整：●安装地面选择水平面，遇有斜面时，在支架下面用木板或其他平面防滑物体垫平，如安装面是防水保温层时，在前、后支架下加垫5－8厘米木板，防止压坏防水保温层。第7页共21页第6页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共21页●可调式悬挂机构的调节支架高度使前梁下侧面略高于女儿墙(或其他障碍物)的高度，在条件允许的情况下，悬挂机构定位后在支架下方垫防滑板。●前梁伸出端伸长度位1.5-1.7米。●前、后支架间距离在场地允许的情况下，尽量调整至最大距离。●两个支架间距调整至前梁悬伸点间距比悬挂平台长度小3－5厘米。●张紧加强钢丝绳时，使前梁略微上翘5－6厘米，产生预应力，提高前梁强度。●装夹钢丝绳时，绳夹数量是4个，U型开口在钢丝绳尾端对侧，且方向一致。绳夹应从吊装点处开始依次加紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳稍稍拱起。●垂放钢丝绳时，将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢下放。钢丝绳放完后应将地面多余的钢丝绳仔细盘好压紧。●配重每块32公斤，将配重均匀放置于后支架四根配重安装杆上。配重块数量根据前梁悬伸长度、前后座间距离和悬吊载荷。配重示意图第8页共21页第7页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共21页配重块数：X≥a(w1+w2)/12.5b方程式中：a---前梁悬伸长度...
