石灰岩地区隧道光面爆破施工作业指导书VIP免费

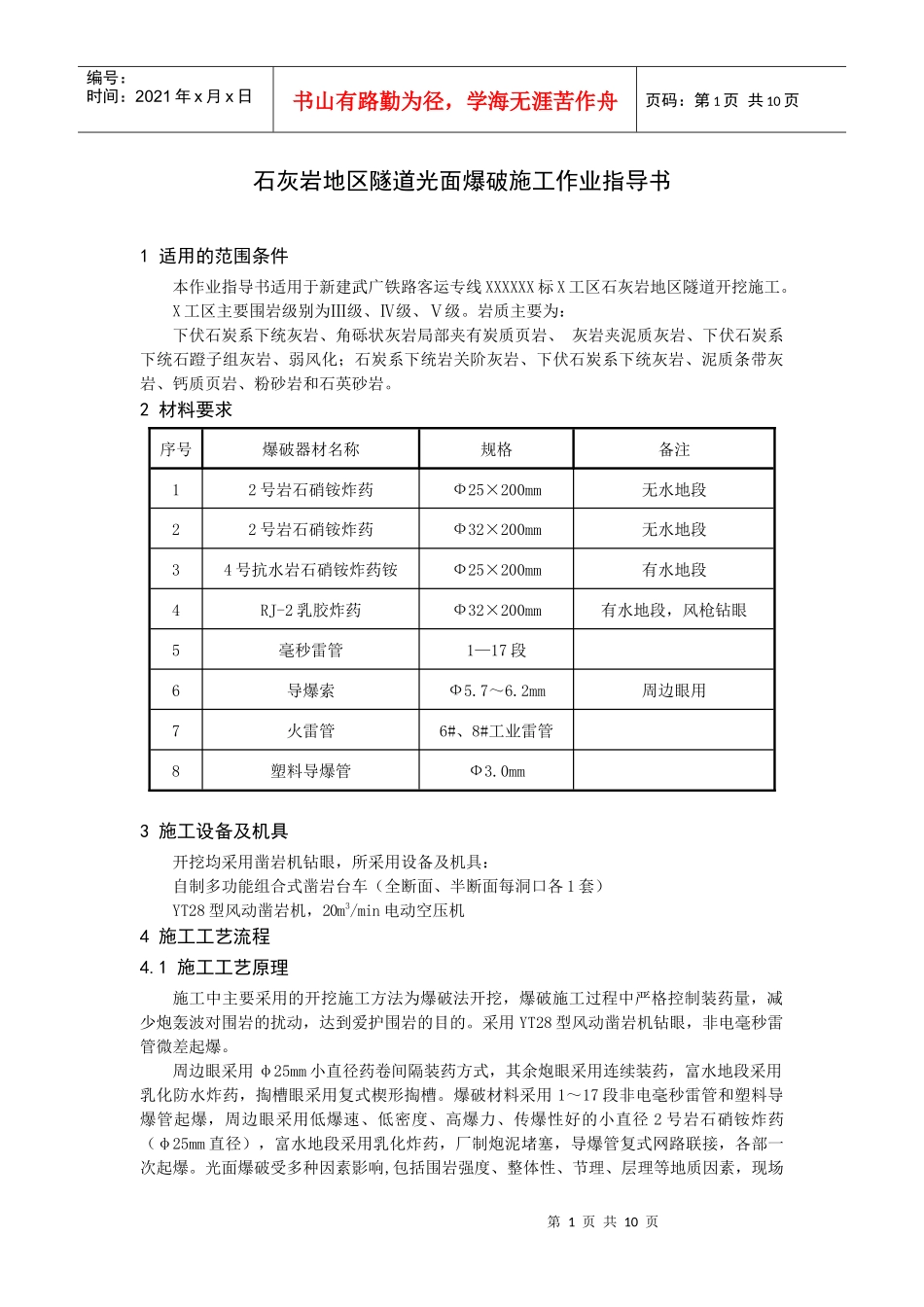

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页石灰岩地区隧道光面爆破施工作业指导书1适用的范围条件本作业指导书适用于新建武广铁路客运专线XXXXXX标X工区石灰岩地区隧道开挖施工。X工区主要围岩级别为Ⅲ级、Ⅳ级、Ⅴ级。岩质主要为：下伏石炭系下统灰岩、角砾状灰岩局部夹有炭质页岩、灰岩夹泥质灰岩、下伏石炭系下统石蹬子组灰岩、弱风化；石炭系下统岩关阶灰岩、下伏石炭系下统灰岩、泥质条带灰岩、钙质页岩、粉砂岩和石英砂岩。2材料要求序号爆破器材名称规格备注12号岩石硝铵炸药Ф25×200mm无水地段22号岩石硝铵炸药Ф32×200mm无水地段34号抗水岩石硝铵炸药铵Ф25×200mm有水地段4RJ-2乳胶炸药Ф32×200mm有水地段，风枪钻眼5毫秒雷管1—17段6导爆索Ф5.7～6.2mm周边眼用7火雷管6#、8#工业雷管8塑料导爆管Ф3.0mm3施工设备及机具开挖均采用凿岩机钻眼，所采用设备及机具：自制多功能组合式凿岩台车（全断面、半断面每洞口各1套）YT28型风动凿岩机，20m3/min电动空压机4施工工艺流程4.1施工工艺原理施工中主要采用的开挖施工方法为爆破法开挖，爆破施工过程中严格控制装药量，减少炮轰波对围岩的扰动，达到爱护围岩的目的。采用YT28型风动凿岩机钻眼，非电毫秒雷管微差起爆。周边眼采用φ25mm小直径药卷间隔装药方式，其余炮眼采用连续装药，富水地段采用乳化防水炸药，掏槽眼采用复式楔形掏槽。爆破材料采用1～17段非电毫秒雷管和塑料导爆管起爆，周边眼采用低爆速、低密度、高爆力、传爆性好的小直径2号岩石硝铵炸药（φ25mm直径），富水地段采用乳化炸药，厂制炮泥堵塞，导爆管复式网路联接，各部一次起爆。光面爆破受多种因素影响,包括围岩强度、整体性、节理、层理等地质因素，现场第2页共10页第1页共10页测定围岩参数爆破参数预设计试爆破确定爆破参数爆破效果评判结合围岩具体特征调整参数调整爆破参数不理想钻爆作业编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页围岩地质结构千变万化，爆破参数进行现场设计动态调整。同一类围岩经试爆取得的技术参数，做为初步依据，每一循环爆破作业都要由有经验的爆破工程师根据上一循环爆破效果，以及本循环围岩特征进行适当调整，选择一组最佳技术参数。上一循环是下一循环的预设计和试爆破。4.2施工工艺流程图4.3施工作业说明4.3.1施工顺序测量放样→标出孔位→钻正顶孔→钻孔→装药连线→起爆。钻爆采用YT28型风动凿岩机，凿岩台车钻孔作业：固定人员司钻，固定部位孔眼，严格控制外插角和周边眼间距。在拱部周边眼钻孔完毕后，利用装药平台进行装药联线作业。4.3.2钻孔技术要求和质量标准（1）钻孔要做到“准、顺、平、齐”。准：按周边孔参数要求，孔位要选准；顺：侧墙孔孔口要顺开挖轮廓线布置，使孔底均位于开挖允许的超欠范围内；平：各炮眼相互平行（孔口和孔底距相等）；齐：孔底要落在同一平面上，爆出的断面要整齐，便于下一循环作业。（2）保证钻孔质量措施：光爆钻孔时，由爆破设计技术员统一指挥协调行动，认真实行定人、定位、定机、定质、定量的“五定”岗位责任制；分区按顺序钻孔，避免相互干扰、碰撞、拥挤；固定钻孔班，以便熟练技术，掌握规律，提高钻孔的速度和准确性。按各断面炮孔爆破设计装药量装药联线，塑料导爆管起爆网络联接采用复式联接网路。炮孔孔口采用炮泥堵塞，炮泥由炮泥机加工成型。4.4钻爆设计（Ⅲ级围岩光面爆破炮眼布置图见图2；装药结构见图3）第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页图2Ⅲ级围岩台阶光面爆破炮眼布置图图3装药结构图第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页图4Ⅳ级围岩正台阶开挖光面爆破炮眼布置图图5Ⅴ级围岩正台阶开挖光面爆破炮眼布置图第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页表1Ⅲ级围岩台阶光面爆破炮眼药量分配表序号上下台阶炮眼分类炮眼数（个）雷管段数（段）炮眼长度（m）炮眼装药量每孔药卷数(卷/孔)...
