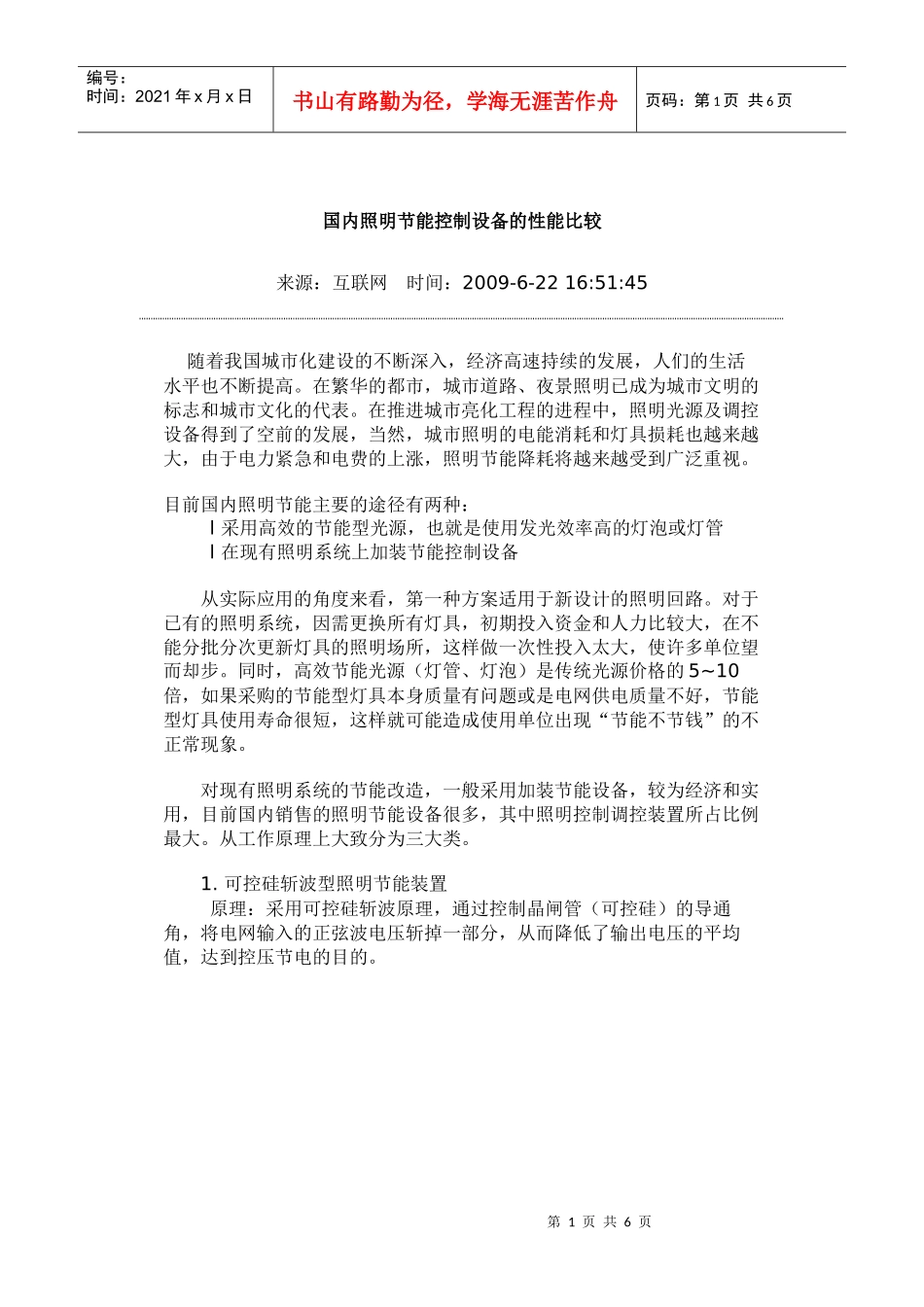

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页国内照明节能控制设备的性能比较来源：互联网时间：2009-6-2216:51:45随着我国城市化建设的不断深入，经济高速持续的发展，人们的生活水平也不断提高。在繁华的都市，城市道路、夜景照明已成为城市文明的标志和城市文化的代表。在推进城市亮化工程的进程中，照明光源及调控设备得到了空前的发展，当然，城市照明的电能消耗和灯具损耗也越来越大，由于电力紧急和电费的上涨，照明节能降耗将越来越受到广泛重视。目前国内照明节能主要的途径有两种：l采用高效的节能型光源，也就是使用发光效率高的灯泡或灯管l在现有照明系统上加装节能控制设备从实际应用的角度来看，第一种方案适用于新设计的照明回路。对于已有的照明系统，因需更换所有灯具，初期投入资金和人力比较大，在不能分批分次更新灯具的照明场所，这样做一次性投入太大，使许多单位望而却步。同时，高效节能光源（灯管、灯泡）是传统光源价格的5~10倍，如果采购的节能型灯具本身质量有问题或是电网供电质量不好，节能型灯具使用寿命很短，这样就可能造成使用单位出现“节能不节钱”的不正常现象。对现有照明系统的节能改造，一般采用加装节能设备，较为经济和实用，目前国内销售的照明节能设备很多，其中照明控制调控装置所占比例最大。从工作原理上大致分为三大类。1.可控硅斩波型照明节能装置原理：采用可控硅斩波原理，通过控制晶闸管（可控硅）的导通角，将电网输入的正弦波电压斩掉一部分，从而降低了输出电压的平均值，达到控压节电的目的。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页.可控硅斩波型节电产品节电原理图这类节能调控设备对照明系统的电压调节速度快，精度高，可分时段实时调整，有稳压作用，因为主要是电子原件，相对来说体积小、设备轻、成本低。但该调压方式存在一致命缺陷，由于斩波，使电压无法实现正弦波输出，还会出现大量谐波，形成对电网系统谐波污染，危害极大，不能用在有电容补偿电路中。（现代照明设计要求规定，照明系统中功率因数必须达到0.9以上，而气体放电灯的功率因数在一般在0.5以下，所以都设计用电容补偿功率因数）在国外发达国家，已有明文规定对电气设备谐波含量的限制，在国内，北京、上海、广州等大城市，已对谐波含量超标的设备限制并入电网使用。大功率可控硅斩波型节电设备，因其自身存在谐波污染的缺陷，如果加装滤波设备，成本太高，是不经济的，所以此类设备是不宜用于照明电路中。谐波的危害a.缩短电力电容器的使用寿命，严重情况下，会使电容器鼓肚、击穿或爆炸。b.变压器的铜耗、铁耗增大，减少变压器的实际使用容量，浪费电能。c.增加电气设备附加损耗，减少出力，浪费电能，严重时使电气设备过热，烧损。d.造成开关、接触器等电气设备的误动作，自动化仪表不能正常工作。e.产生严重的、看不见的电磁波干扰，使有线和无线信号无法接收和传输，影响手机、电视、广播、电脑等设备的正常使用，损害人体正常生理机能。2.自耦降压式调控装置现在市场上最多照明节电产品就是此类产品。它的原理是，通过一个自耦变压器机芯，根据输入电压高低情况，接连不同的固定变压器抽头，第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页将电网电压降低5、10、15、20V等几个档，从而达到降压节电的目的。.自耦降压式节电产品节电原理这类产品最大的优点是克服了可控硅斩波型产品产生谐波的缺陷，实现了电压的正弦波输出，结构和功能都很简单，当然可靠性也比较高。存在的技术缺陷：1)固定多档降压器由于其核心部件是一个多抽头的变压器，变压比是固定的，一般副边有三到五个降压抽头，分别降5V、10V、15V、20V，一旦接线端固定，降低电压就是固定值，当电网电压波动时，调控装置的输出电压也会上下波动，这样照明的工作电压处在不稳定波动状态，无法起到对电光源的保护作用。如图所示，当电网电压高时，节电率不是最佳状态；而电网电压低时，可能出现欠压现象，造成灯具无法正常点亮，反而降低灯...
