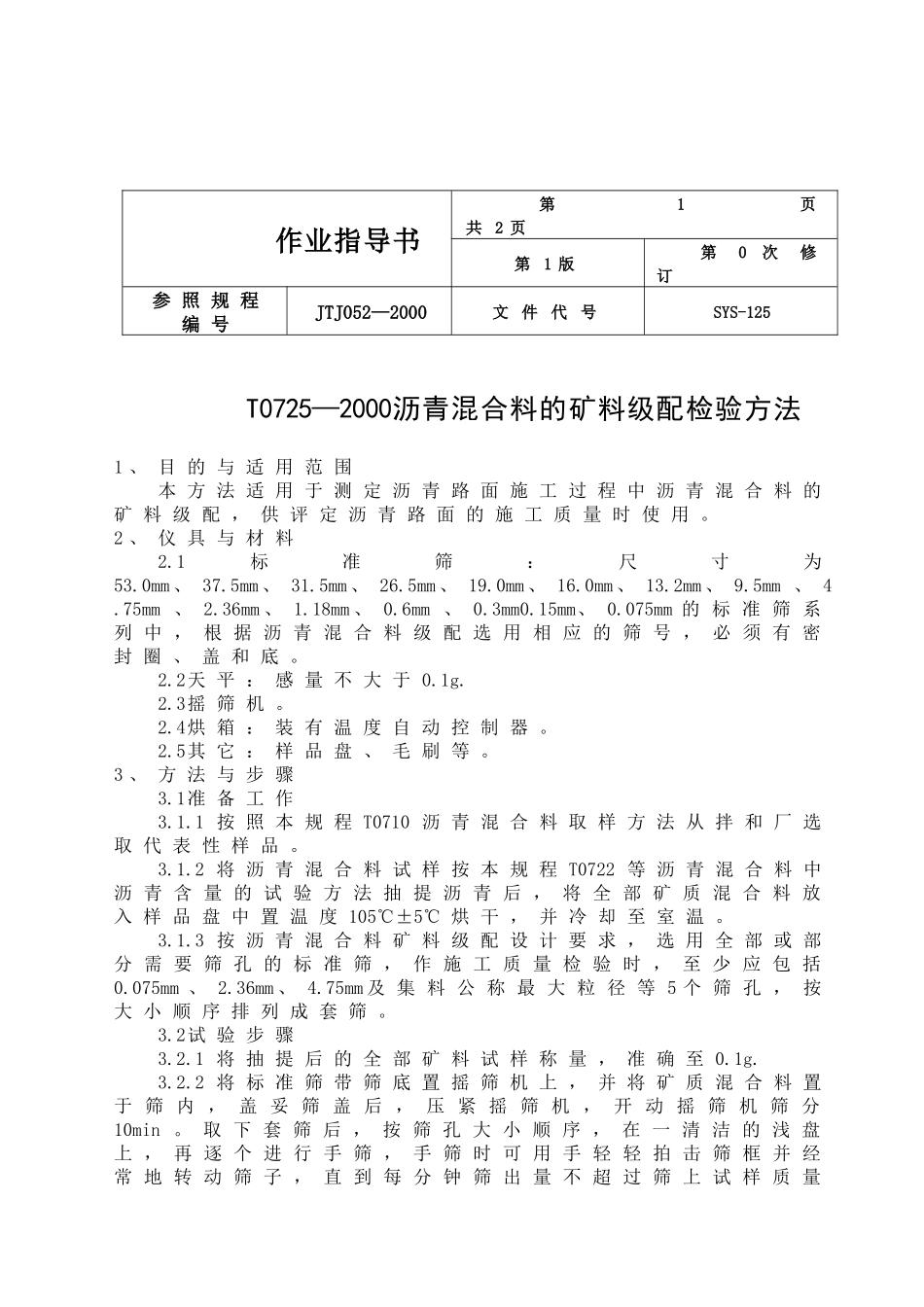

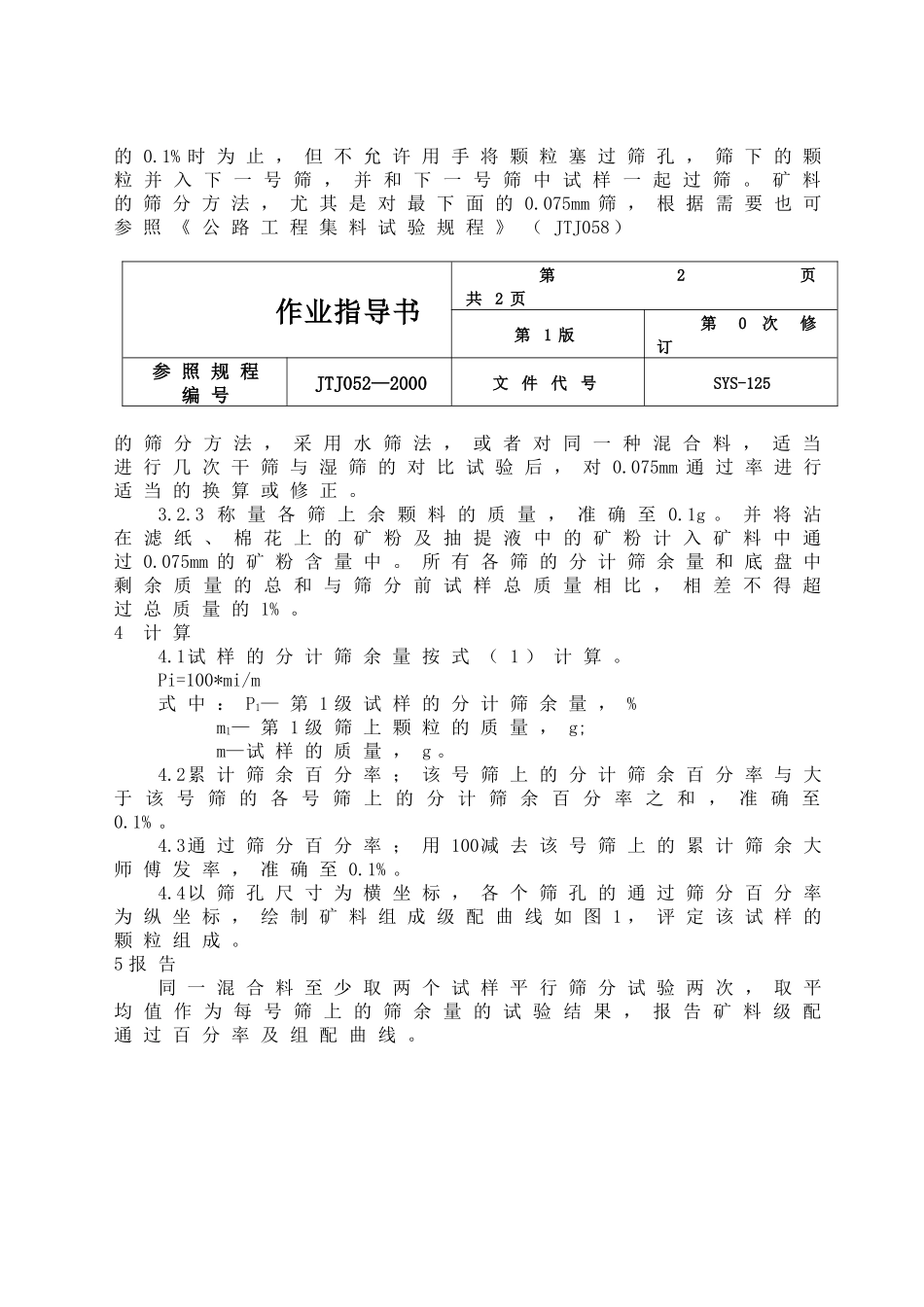

作业指导书第1页共2页第1版第0次修订参照规程编号JTJ052—2000文件代号SYS-125T0725—2000沥青混合料的矿料级配检验方法1、目的与适用范围本方法适用于测定沥青路面施工过程中沥青混合料的矿料级配，供评定沥青路面的施工质量时使用。2、仪具与材料2.1标准筛：尺寸为53.0mm、37.5mm、31.5mm、26.5mm、19.0mm、16.0mm、13.2mm、9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm0.15mm、0.075mm的标准筛系列中，根据沥青混合料级配选用相应的筛号，必须有密封圈、盖和底。2.2天平：感量不大于0.1g.2.3摇筛机。2.4烘箱：装有温度自动控制器。2.5其它：样品盘、毛刷等。3、方法与步骤3.1准备工作3.1.1按照本规程T0710沥青混合料取样方法从拌和厂选取代表性样品。3.1.2将沥青混合料试样按本规程T0722等沥青混合料中沥青含量的试验方法抽提沥青后，将全部矿质混合料放入样品盘中置温度105℃±5℃烘干，并冷却至室温。3.1.3按沥青混合料矿料级配设计要求，选用全部或部分需要筛孔的标准筛，作施工质量检验时，至少应包括0.075mm、2.36mm、4.75mm及集料公称最大粒径等5个筛孔，按大小顺序排列成套筛。3.2试验步骤3.2.1将抽提后的全部矿料试样称量，准确至0.1g.3.2.2将标准筛带筛底置摇筛机上，并将矿质混合料置于筛内，盖妥筛盖后，压紧摇筛机，开动摇筛机筛分10min。取下套筛后，按筛孔大小顺序，在一清洁的浅盘上，再逐个进行手筛，手筛时可用手轻轻拍击筛框并经常地转动筛子，直到每分钟筛出量不超过筛上试样质量的0.1%时为止，但不允许用手将颗粒塞过筛孔，筛下的颗粒并入下一号筛，并和下一号筛中试样一起过筛。矿料的筛分方法，尤其是对最下面的0.075mm筛，根据需要也可参照《公路工程集料试验规程》（JTJ058）作业指导书第2页共2页第1版第0次修订参照规程编号JTJ052—2000文件代号SYS-125的筛分方法，采用水筛法，或者对同一种混合料，适当进行几次干筛与湿筛的对比试验后，对0.075mm通过率进行适当的换算或修正。3.2.3称量各筛上余颗料的质量，准确至0.1g。并将沾在滤纸、棉花上的矿粉及抽提液中的矿粉计入矿料中通过0.075mm的矿粉含量中。所有各筛的分计筛余量和底盘中剩余质量的总和与筛分前试样总质量相比，相差不得超过总质量的1%。4计算4.1试样的分计筛余量按式（1）计算。Pi=100*mi/m式中：P1—第1级试样的分计筛余量，%m1—第1级筛上颗粒的质量，g;m—试样的质量，g。4.2累计筛余百分率；该号筛上的分计筛余百分率与大于该号筛的各号筛上的分计筛余百分率之和，准确至0.1%。4.3通过筛分百分率；用100减去该号筛上的累计筛余大师傅发率，准确至0.1%。4.4以筛孔尺寸为横坐标，各个筛孔的通过筛分百分率为纵坐标，绘制矿料组成级配曲线如图1，评定该试样的颗粒组成。5报告同一混合料至少取两个试样平行筛分试验两次，取平均值作为每号筛上的筛余量的试验结果，报告矿料级配通过百分率及组配曲线。作业指导书第1页共2页第1版第0次修订参照规程编号JTJ052—2000文件代号SYS-126T0729—2000沥青混合料冻融劈裂试验1目的与适用范围1.1本方法适用于在规定条件下对沥青混合料进行冻融循环，测定混合料试件在受到水损害前后劈裂破坏的强度比，以沥青混合料水稳定性。非经注明，试验温度为25℃，加载速率为50mm/min。1.2本方法采用马歇尔击实法成型的圆柱体试件，击实次数为双面各50次，集料公称最大粒径不得大于26.5mm。2仪具与材料2.1试验机：能保持规定加载速率的材料试验机，也可采用马歇尔试验仪。试验机负荷应满足最大测定荷载不超过其量程的80%且不小于其量程的20%的要求，宜采用40kN或60kN传感器，读数精密度为10N。2.2恒温冰箱：能保持温度为—18℃，当缺乏专用的恒温冰箱时，可采用家用电冰箱的冷冻室代替，控温准确度为2℃。2.3恒温水槽：用于试件保温，温度范围能满足试验要求，控温准确度为0.5℃。2.4压条：上下各一根，试件直径100mm时，压条宽度为12.7mm，内侧曲率半径50.8mm，压条两端均应磨圆。2.5劈裂试验夹具：下压条固定在夹具上，压条可上下自由活动。2.6其它：塑料袋、卡尺、天平、记录纸、胶皮手套等。3方法与步骤3.1按本规程T0702方法制作圆柱体试件。用马歇尔击...
