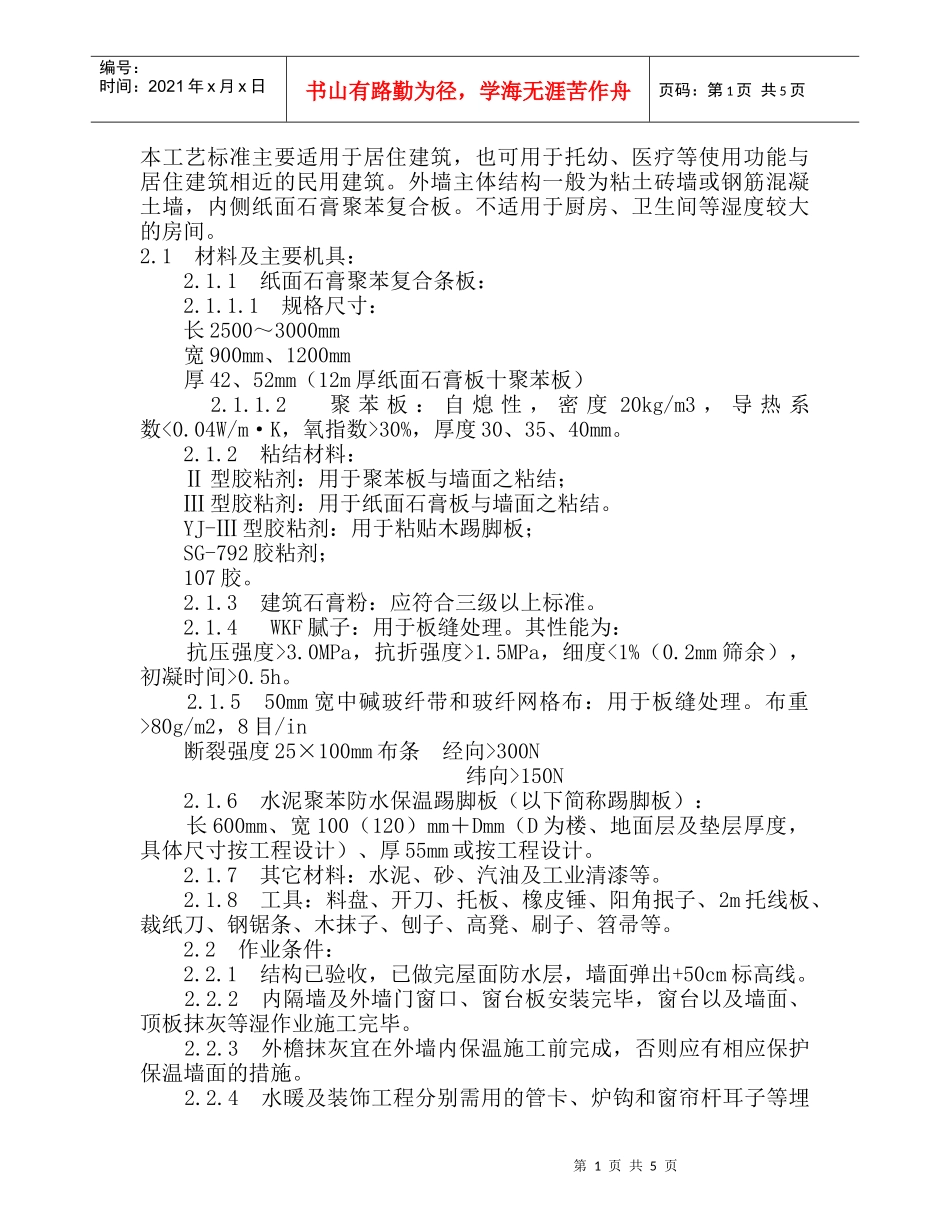

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页本工艺标准主要适用于居住建筑，也可用于托幼、医疗等使用功能与居住建筑相近的民用建筑。外墙主体结构一般为粘土砖墙或钢筋混凝土墙，内侧纸面石膏聚苯复合板。不适用于厨房、卫生间等湿度较大的房间。2.1材料及主要机具：2.1.1纸面石膏聚苯复合条板：2.1.1.1规格尺寸：长2500～3000mm宽900mm、1200mm厚42、52mm（12m厚纸面石膏板十聚苯板）2.1.1.2聚苯板：自熄性，密度20kg/m3，导热系数<0.04W/m·K，氧指数>30%，厚度30、35、40mm。2.1.2粘结材料：Ⅱ型胶粘剂：用于聚苯板与墙面之粘结；Ⅲ型胶粘剂：用于纸面石膏板与墙面之粘结。YJ-Ⅲ型胶粘剂：用于粘贴木踢脚板；SG-792胶粘剂；107胶。2.1.3建筑石膏粉：应符合三级以上标准。2.1.4WKF腻子：用于板缝处理。其性能为：抗压强度>3.0MPa，抗折强度>1.5MPa，细度<1%（0.2mm筛余），初凝时间>0.5h。2.1.550mm宽中碱玻纤带和玻纤网格布：用于板缝处理。布重>80g/m2，8目/in断裂强度25×100mm布条经向>300N纬向>150N2.1.6水泥聚苯防水保温踢脚板（以下简称踢脚板）：长600mm、宽100（120）mm＋Dmm（D为楼、地面层及垫层厚度，具体尺寸按工程设计）、厚55mm或按工程设计。2.1.7其它材料：水泥、砂、汽油及工业清漆等。2.1.8工具：料盘、开刀、托板、橡皮锤、阳角抿子、2m托线板、裁纸刀、钢锯条、木抹子、刨子、高凳、刷子、笤帚等。2.2作业条件：2.2.1结构已验收，已做完屋面防水层，墙面弹出+50cm标高线。2.2.2内隔墙及外墙门窗口、窗台板安装完毕，窗台以及墙面、顶板抹灰等湿作业施工完毕。2.2.3外檐抹灰宜在外墙内保温施工前完成，否则应有相应保护保温墙面的措施。2.2.4水暖及装饰工程分别需用的管卡、炉钩和窗帘杆耳子等埋第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页件应留出位置或埋设完毕；电气工程的暗管线、接线盒等必须埋设完毕，并应完成暗管线的穿带线工作。2.2.5复查门窗口的垂直方正及其内侧所留粘贴纸面石膏板的缝隙宽度。2.2.6操作地点环境温度不低于5℃。3.1纸面石膏聚苯板外墙内保温做法基本构造见表9-27。基本构造表9-27内保温做法空气层保温层+面层钢筋混凝土墙或普通粘土砖墙(1)厚20mm(2)聚苯板+纸面石膏板3035mm12mm40(3)(4)3.2工艺流程结构墙面清理→分档弹线→配板、修补→标出管卡、炉钩等埋件位置→墙面冲筋→稳接线盒，安装管卡、埋件等→粘贴踢脚板→安装复合板板缝及阴阳角处理→板面操油3.3施工要点3.3.1结构墙面清理：凡凸出墙面20mm的砂浆、混凝土块必须剔除，并扫净墙面。3.3.2分档弹线：应按下列原则分档弹出冲筋线：3.3.2.1弹竖筋线：门窗洞口两侧及其刀把板边各弹一竖筋线（刀把长度应不小于200mm），然后依次以板定900mm（1200m）的间距向两侧分档弹竖筋线，被活甩在阴角处。3.3.2.2弹横筋线：沿地面、顶棚、踢脚上口及门洞上口、窗洞口上下，均弹出横筋线。3.3.3墙面冲筋：墙面冲筋的方法如下：3.3.3.1在冲筋位置，用钢丝刷刷出不少于60mm宽的洁净面并浇水润湿，刷一道107胶水泥素浆。3.3.3.2检查墙面的平整、垂直，找规矩贴饼冲筋，并在需设置埋件处做出200mm×200mm的灰饼。3.3.3.3冲筋材料为1∶3水泥砂浆，筋宽60mm，厚度以保证空气层厚度（20mm左右）为准。3.3.4稳接线盒，安管卡、埋件：安装电气接线盒时，接线盒高第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页出冲筋面不得大于复合板的厚度，且要稳牢固。3.3.5粘贴踢脚板。3.3.5.1墙面弹出踢脚板上口线。3.3.5.2在踢脚板内侧，上下口各按200mm～300mm的间距布设Ⅱ型胶粘接点，同时在踢脚板底面及其相邻的已粘贴上墙的踢脚板侧面满刮粘结胶。3.3.5.3按线粘贴踢脚板，粘贴时用橡皮锤敲击使踢脚板贴实，挤实碰头缝，并将挤出的粘结胶随时清理干净。3.3.5.4粘贴时要保证踢脚板上口平，板面垂直。3.3.6复合板安装：3.3.6.1裁出门窗洞口处的刀把及阴角处宽度不足整板宽的板。3.3.6.2将接线盒、管卡、埋件的位置准确地翻样到板面，并开出洞口。3.3.6.3复...
