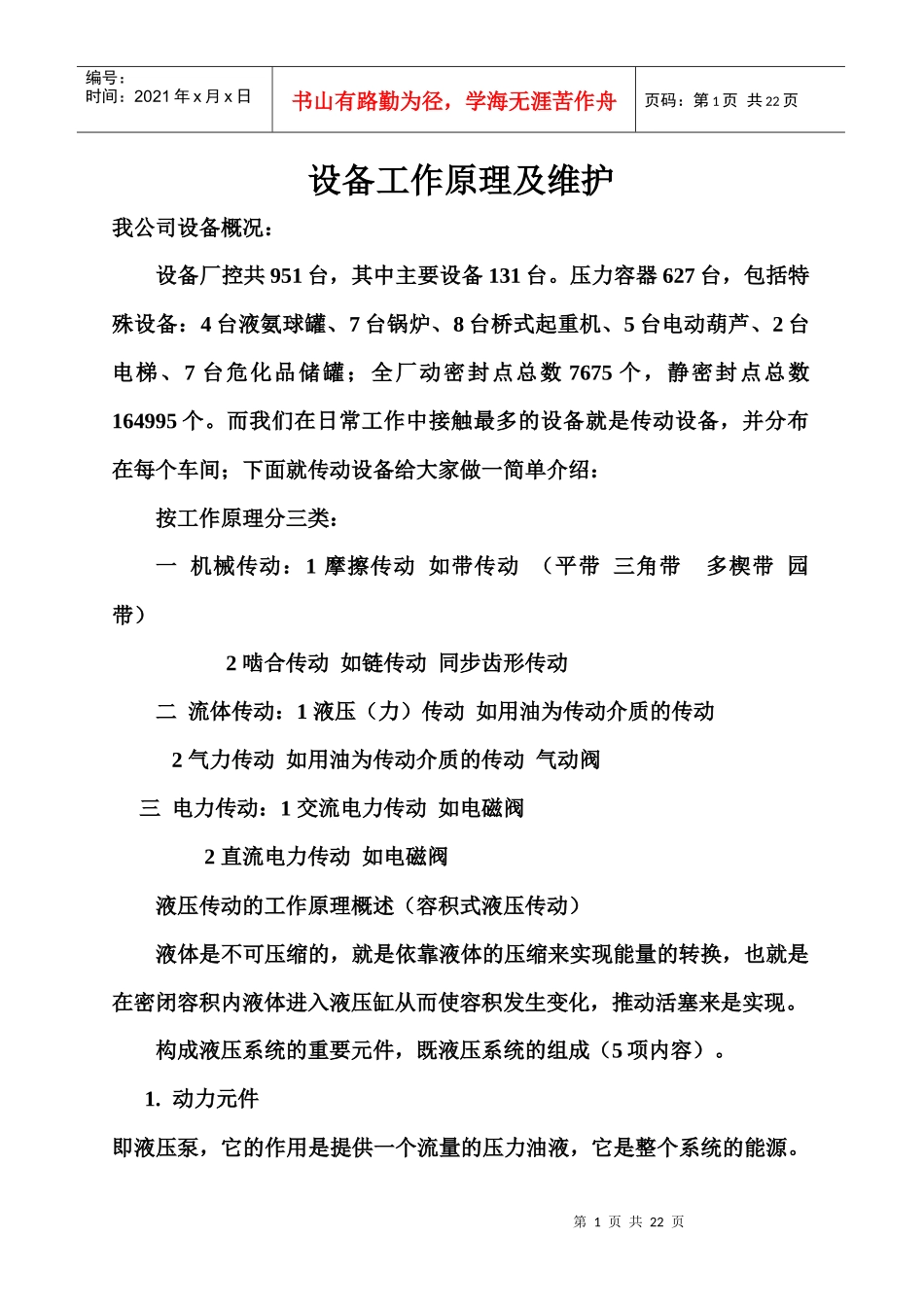

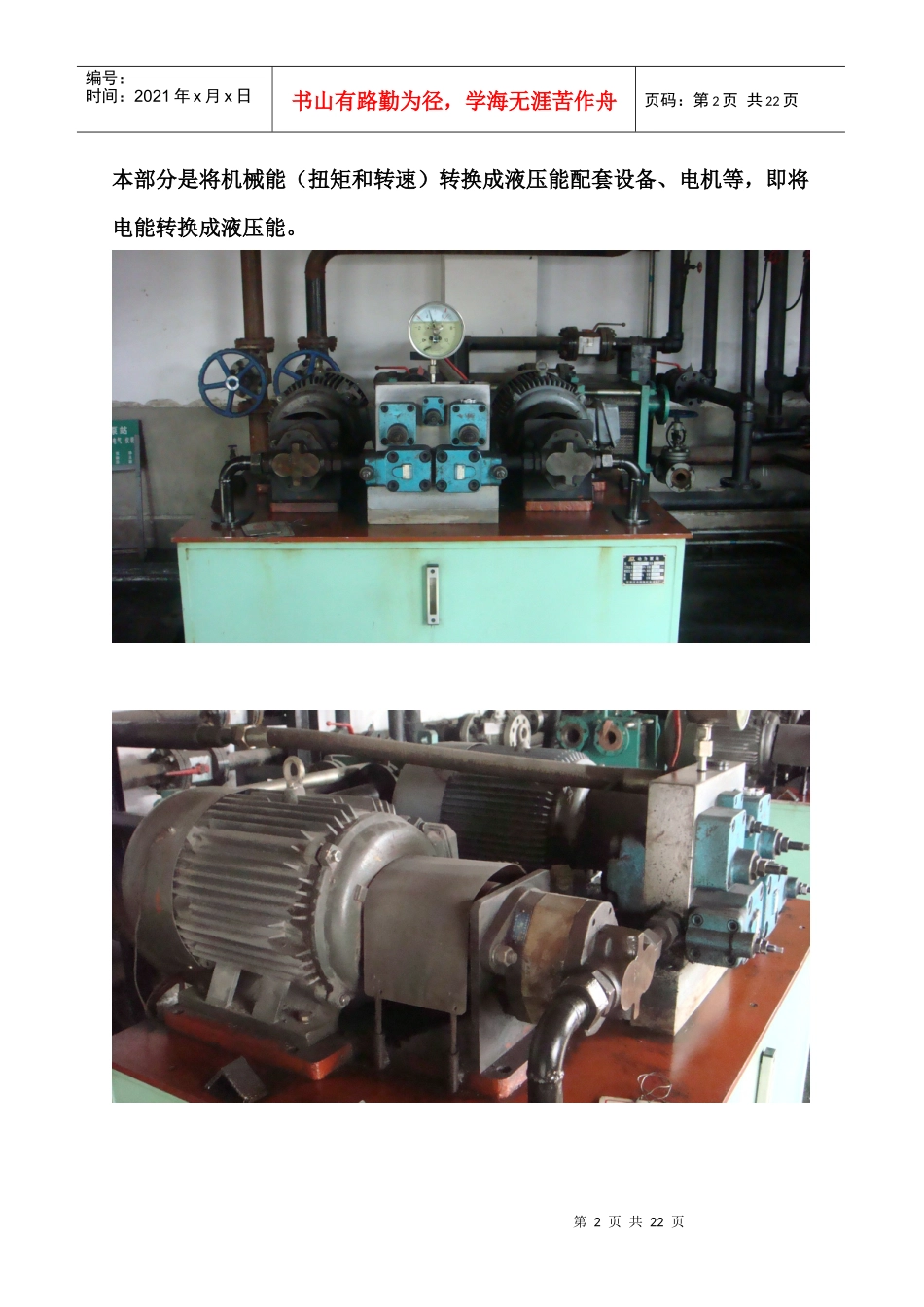

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页设备工作原理及维护我公司设备概况：设备厂控共951台，其中主要设备131台。压力容器627台，包括特殊设备：4台液氨球罐、7台锅炉、8台桥式起重机、5台电动葫芦、2台电梯、7台危化品储罐；全厂动密封点总数7675个，静密封点总数164995个。而我们在日常工作中接触最多的设备就是传动设备，并分布在每个车间；下面就传动设备给大家做一简单介绍：按工作原理分三类：一机械传动：1摩擦传动如带传动（平带三角带多楔带园带）2啮合传动如链传动同步齿形传动二流体传动：1液压（力）传动如用油为传动介质的传动2气力传动如用油为传动介质的传动气动阀三电力传动：1交流电力传动如电磁阀2直流电力传动如电磁阀液压传动的工作原理概述（容积式液压传动）液体是不可压缩的，就是依靠液体的压缩来实现能量的转换，也就是在密闭容积内液体进入液压缸从而使容积发生变化，推动活塞来是实现。构成液压系统的重要元件，既液压系统的组成（5项内容）。1.动力元件即液压泵，它的作用是提供一个流量的压力油液，它是整个系统的能源。第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页本部分是将机械能（扭矩和转速）转换成液压能配套设备、电机等，即将电能转换成液压能。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页电机：380V功率：18.5KW频率：50HZ转速：1470r/min.第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页齿轮式油泵：流量148l/min压力16Mpa(即160Kg/c㎡.)2.执行元件即使液压能重新转换成机械能，克服负载，带动机器完成所需要的动作。即液压缸是一种实现直线运动的液动机，它输出力和速度。D缸体活塞d活塞杆3.控制元件即液压系统节流伐、溢流伐、换向伐（电磁阀站）DCS操作系统。第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页4.辅助元件即油箱、油管、弯头、滤油器、蓄能器，热交换器、温度计、压力表等。第8页共22页第7页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共22页第9页共22页第8页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共22页第10页共22页第9页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共22页5.传动介质：即液体（液压油）。液压油的分类：石油型液压油，水基型液压油，合成液压油。没有它就没有传递动力的介质，重要性不言自明，我们一期用的液压油是46#液压油，属石油型液压油。二期是乙二醇，属合成液压油。总之，无论液压系统复杂程度如何，必须包含上述四种液压元件以及传动介质。缺少一种，系统将不能正常工作或功能不全。下面将重点介绍以上元件的原理及作用。一、液压泵（油压泵站）它是能量转换装置，即将机械能转换为液压能，为系统提供一定流量的压力油液，是系统的能源。种类：齿轮泵、叶片泵、栓塞泵、均是靠容积的变化来实现。但制造精度、价格性能相差较大，可用在各种条件要求使用选择。齿轮泵：是液压泵中结构最简单的一种泵，它抗污染能力强，价格也最便宜。1、性能：是将机械能转换为液压能。2、结构组成：转动轴、端盖、轴承、壳体及联轴器等附件。3、原理：属容积泵原理即主动齿轮带动被动齿轮旋转，其啮合线（点）把齿轮、壳体和端盖等形成的密封空间分成两个区域，在退出啮合的区域，齿轮中原先被另一个齿轮的齿部占有的空间空出来、密封容积增大，形成吸油区。吸入的油液随着齿轮旋转，经过齿轮与外壳形成的空间被带到啮合点的左侧。当进入啮合时，一个齿轮的齿谷被另一个齿轮的齿第11页共22页第10页共22页编号：时间：2021年x月x日书山有路勤为径，...
