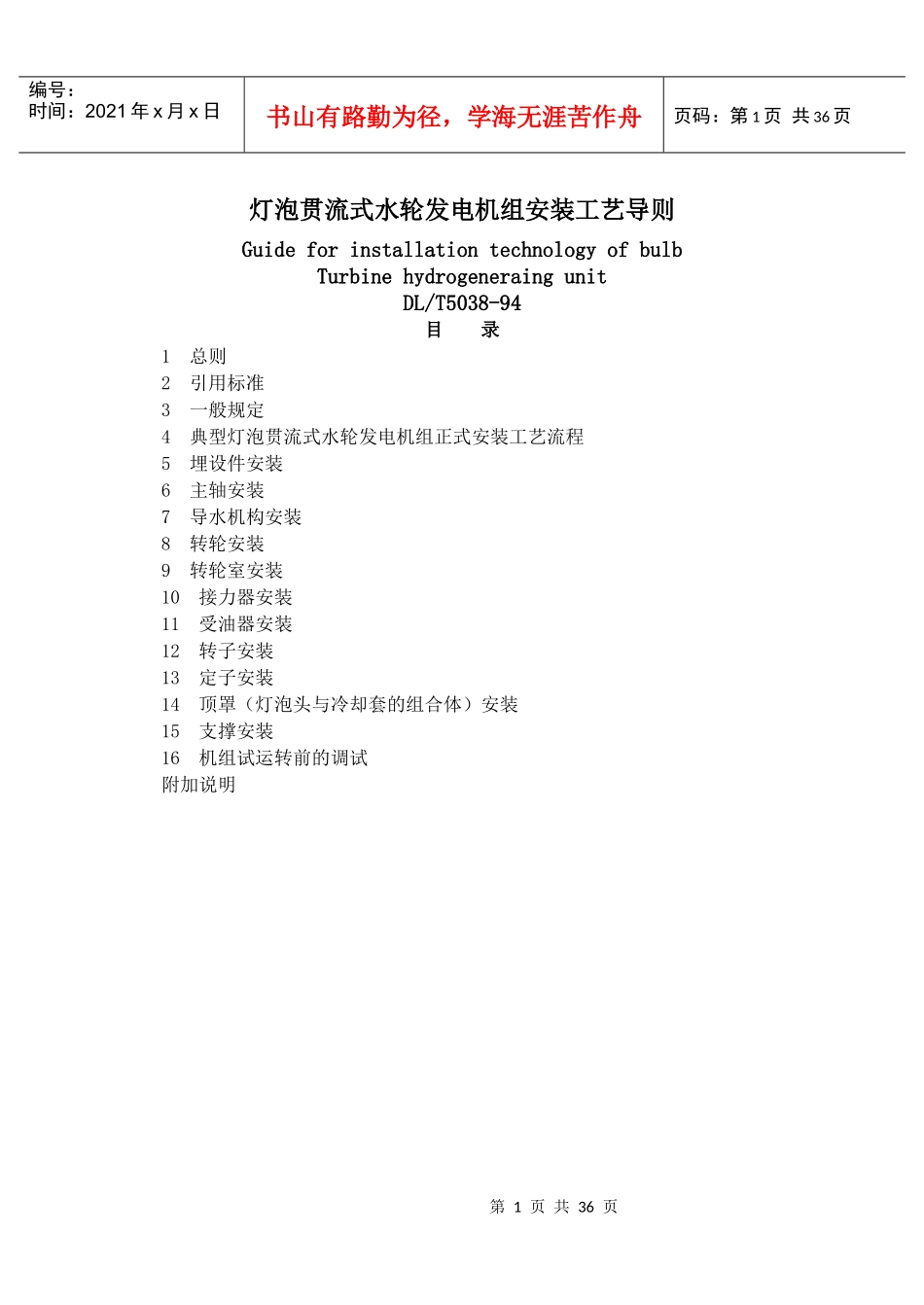

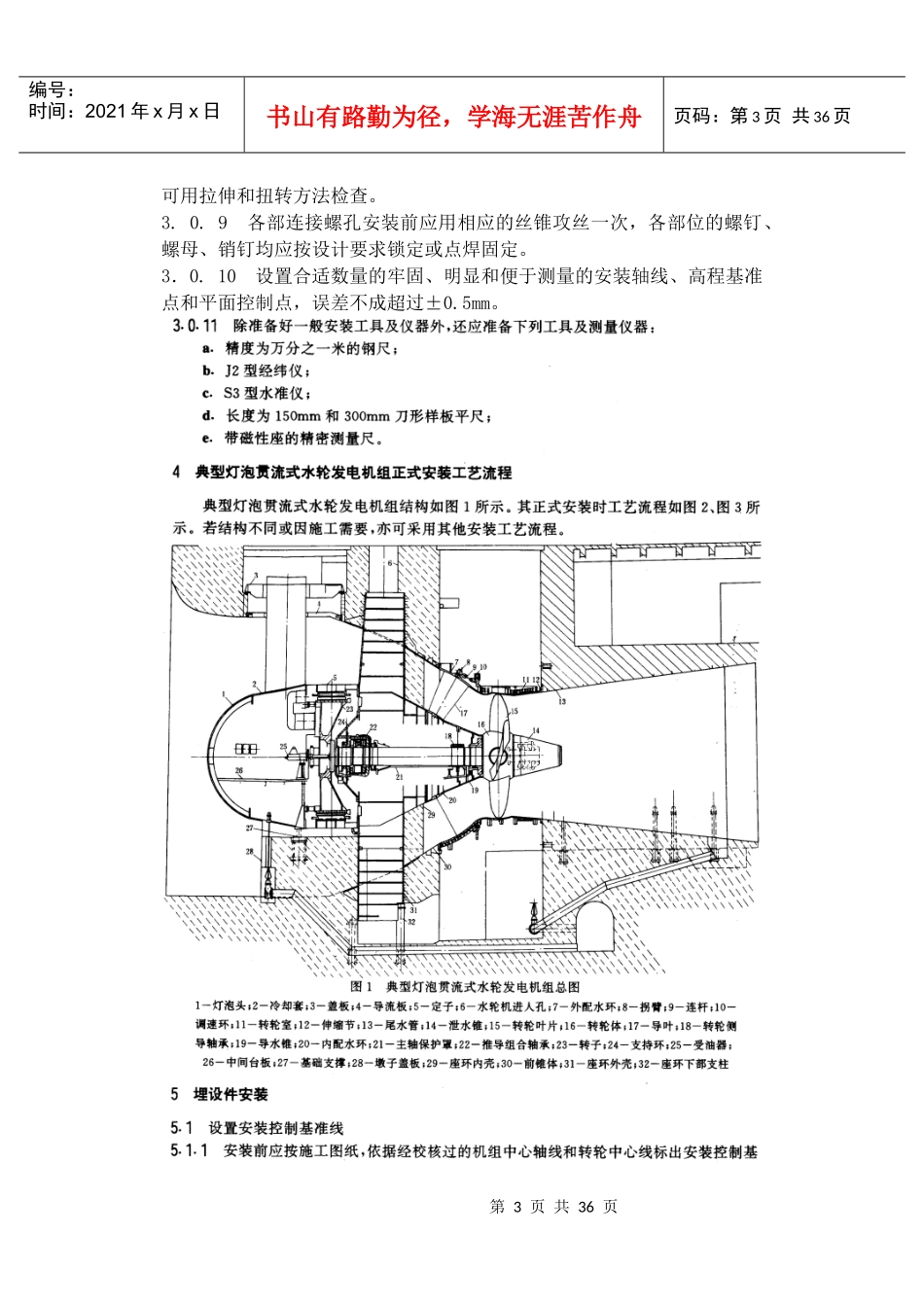

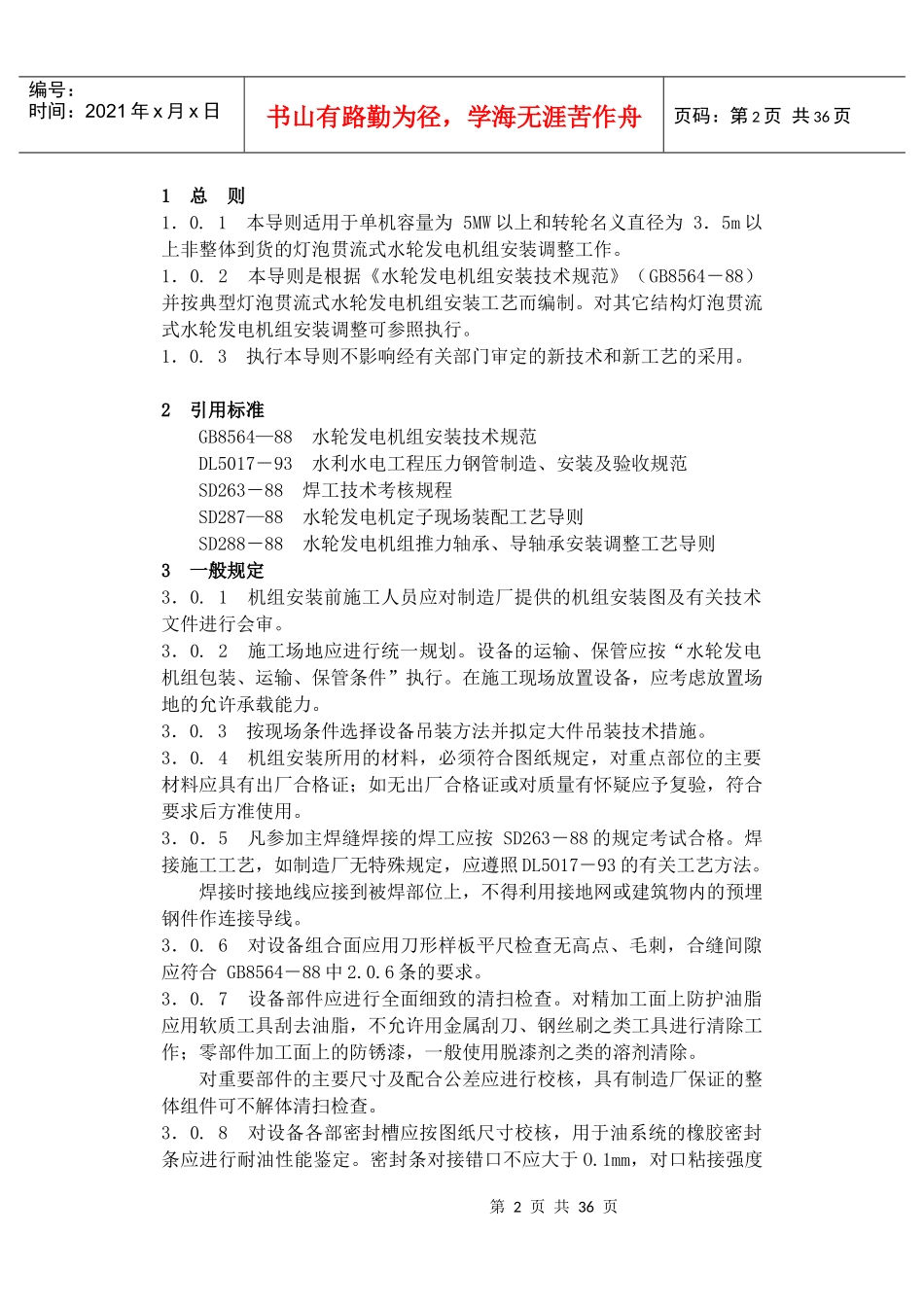

第1页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共36页灯泡贯流式水轮发电机组安装工艺导则GuideforinstallationtechnologyofbulbTurbinehydrogeneraingunitDL/T5038-94目录1总则2引用标准3一般规定4典型灯泡贯流式水轮发电机组正式安装工艺流程5埋设件安装6主轴安装7导水机构安装8转轮安装9转轮室安装10接力器安装11受油器安装12转子安装13定子安装14顶罩(灯泡头与冷却套的组合体)安装15支撑安装16机组试运转前的调试附加说明第2页共36页第1页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共36页1总则1.0.1本导则适用于单机容量为5MW以上和转轮名义直径为3.5m以上非整体到货的灯泡贯流式水轮发电机组安装调整工作。1.0.2本导则是根据《水轮发电机组安装技术规范》(GB8564-88)并按典型灯泡贯流式水轮发电机组安装工艺而编制。对其它结构灯泡贯流式水轮发电机组安装调整可参照执行。1.0.3执行本导则不影响经有关部门审定的新技术和新工艺的采用。2引用标准GB8564—88水轮发电机组安装技术规范DL5017-93水利水电工程压力钢管制造、安装及验收规范SD263-88焊工技术考核规程SD287—88水轮发电机定子现场装配工艺导则SD288-88水轮发电机组推力轴承、导轴承安装调整工艺导则3一般规定3.0.1机组安装前施工人员应对制造厂提供的机组安装图及有关技术文件进行会审。3.0.2施工场地应进行统一规划。设备的运输、保管应按“水轮发电机组包装、运输、保管条件”执行。在施工现场放置设备,应考虑放置场地的允许承载能力。3.0.3按现场条件选择设备吊装方法并拟定大件吊装技术措施。3.0.4机组安装所用的材料,必须符合图纸规定,对重点部位的主要材料应具有出厂合格证;如无出厂合格证或对质量有怀疑应予复验,符合要求后方准使用。3.0.5凡参加主焊缝焊接的焊工应按SD263-88的规定考试合格。焊接施工工艺,如制造厂无特殊规定,应遵照DL5O17-93的有关工艺方法。焊接时接地线应接到被焊部位上,不得利用接地网或建筑物内的预埋钢件作连接导线。3.0.6对设备组合面应用刀形样板平尺检查无高点、毛刺,合缝间隙应符合GB8564-88中2.0.6条的要求。3.0.7设备部件应进行全面细致的清扫检查。对精加工面上防护油脂应用软质工具刮去油脂,不允许用金属刮刀、钢丝刷之类工具进行清除工作;零部件加工面上的防锈漆,一般使用脱漆剂之类的溶剂清除。对重要部件的主要尺寸及配合公差应进行校核,具有制造厂保证的整体组件可不解体清扫检查。3.0.8对设备各部密封槽应按图纸尺寸校核,用于油系统的橡胶密封条应进行耐油性能鉴定。密封条对接错口不应大于O.1mm,对口粘接强度第3页共36页第2页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共36页可用拉伸和扭转方法检查。3.0.9各部连接螺孔安装前应用相应的丝锥攻丝一次,各部位的螺钉、螺母、销钉均应按设计要求锁定或点焊固定。3.0.10设置合适数量的牢固、明显和便于测量的安装轴线、高程基准点和平面控制点,误差不成超过±0.5mm。第4页共36页第3页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共36页第5页共36页第4页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共36页第6页共36页第5页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共36页第7页共36页第6页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共36页b.内外壳之间的支撑已安装并调整;第8页共36页第7页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共36页第9页共36页第8页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共36页第10页共36页第9页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共36页第11页共36页第10页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共36页6.1.5.2用深度游标卡尺测量组合处的外圆(或内圆)相互高低差来检查其...
