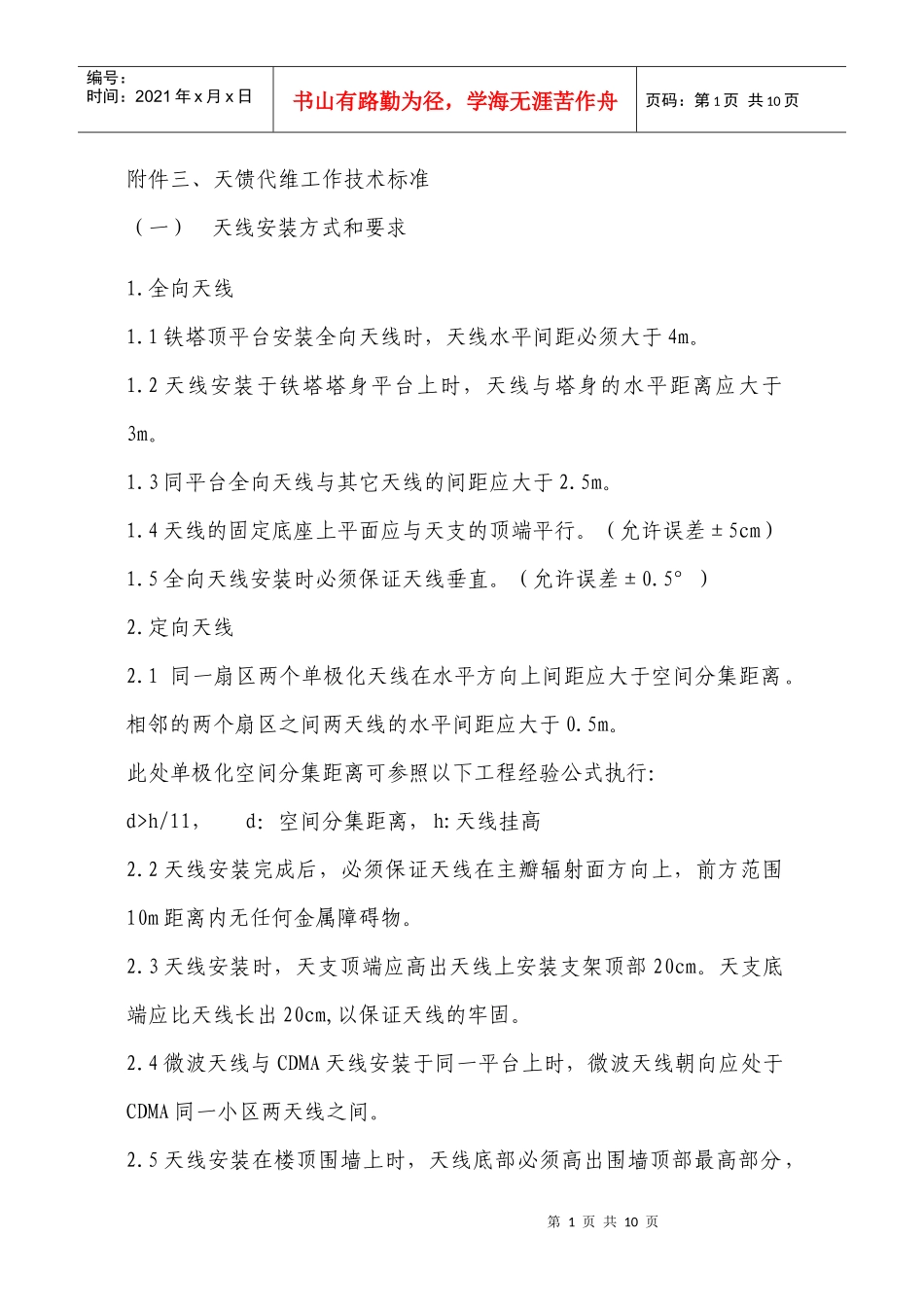

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页附件三、天馈代维工作技术标准（一）天线安装方式和要求1.全向天线1.1铁塔顶平台安装全向天线时，天线水平间距必须大于4m。1.2天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m。1.3同平台全向天线与其它天线的间距应大于2.5m。1.4天线的固定底座上平面应与天支的顶端平行。（允许误差±5cm）1.5全向天线安装时必须保证天线垂直。（允许误差±0.5°）2.定向天线2.1同一扇区两个单极化天线在水平方向上间距应大于空间分集距离。相邻的两个扇区之间两天线的水平间距应大于0.5m。此处单极化空间分集距离可参照以下工程经验公式执行：d>h/11，d：空间分集距离，h:天线挂高2.2天线安装完成后，必须保证天线在主瓣辐射面方向上，前方范围10m距离内无任何金属障碍物。2.3天线安装时，天支顶端应高出天线上安装支架顶部20cm。天支底端应比天线长出20cm,以保证天线的牢固。2.4微波天线与CDMA天线安装于同一平台上时，微波天线朝向应处于CDMA同一小区两天线之间。2.5天线安装在楼顶围墙上时，天线底部必须高出围墙顶部最高部分，第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页应大于50cm。2.6当天线安装在外墙面时，天线主瓣方向与外墙面夹角应大于45o。2.7直放站中的施主天线和重发天线的水平间距≥30m，垂直间距≥15m2.8天线方位角必须和设计要求相符合。（允许误差±5°）2.9同一扇区两个单极化天线的方位角必须一致，（允许误差在±5°）2.10天线俯仰角必须和设计要求相符合。（允许误差±0.5°）3GPS天线3.1GPS天线安装应牢固，应能适应各种天气状况。应安装在坚固的金属框架上，不能使用木头，塑料等材料。应用螺栓固定，不能使用绳、塑料、钉子、木材、线等固定。所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长5厘米，中间不能有缝隙。3.2GPS天线应与地平面垂直，夹角应为90°±2°。3.3以GPS天线为圆心，在天线所在水平面上方可作一半球面，在仰角10°以上的球面部分，障碍物的投影面积应小于球面面积的25%，而且障碍物不应过于集中（所有的阻挡不可以只存在于半球的一个半区之内）。GPS天线应距铁塔边缘0.3米，应在铁塔南侧(北半球)，第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页以保证GPS天线至少可以接收四颗卫星。3.4GPS天线在所属区域不是最高点。GPS天线不能安装在铁塔顶端。GPS应安装在具有接地装置的锥体雷电保护区内。如果GPS安装在钢架上，钢架的接地应使用焊接方式。3.5GPS天线在水平或垂直方向应距基站发射天线3米远。4天线的隔离要求有关设备供货商根据其设备参数及滤波器性能，对天线隔离提出如下要求：A.Lucent：(1)CDMA系统对联通GSM系统的干扰两系统共站时：天线垂直间隔：0.6米。天线水平间隔：2.2米（如两系统天线增值之和为30dBi）。两系统不共站时，隔离距离视天线增益而定，天线指向正对时，需要的间隔为：两系统天线增益之和为30dBi时（市区或郊区定向站）：68米两系统天线增益之和为36dBi时（郊区或乡村定向站）：135米两系统天线增益之和为20dBi时（全向站）：22米。（2）CDMA系统对中国移动GSM系统的干扰两系统共站时：第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页天线垂直间隔：1.8米。天线水平间隔：20米（如两系统天线增值之和为30dBi）。两系统不共站时，隔离距离视天线增益而定，天线指向正对时，若两系统天线增益之和为30dBi，需要的间隔为：619米。B.中兴（1）CDMA系统与联通GSM系统共站时垂直隔离：0.7米。水平隔离：若均为定向天线，且天面朝向相同：1米。一个定向加一个全向，全向位于定向天线后面：3.1米。两个全向天线：31米。（2）CDMA系统与TACS系统和中国移动GSM系统共站时垂直隔离：1.3米。水平隔离：若均为定向天线，且天面朝向相同：1.6米。一个定向加一个全向，全向位于定向天线后面：5.3米。两个全向天线：53米。（二）馈线安装方式和要...
