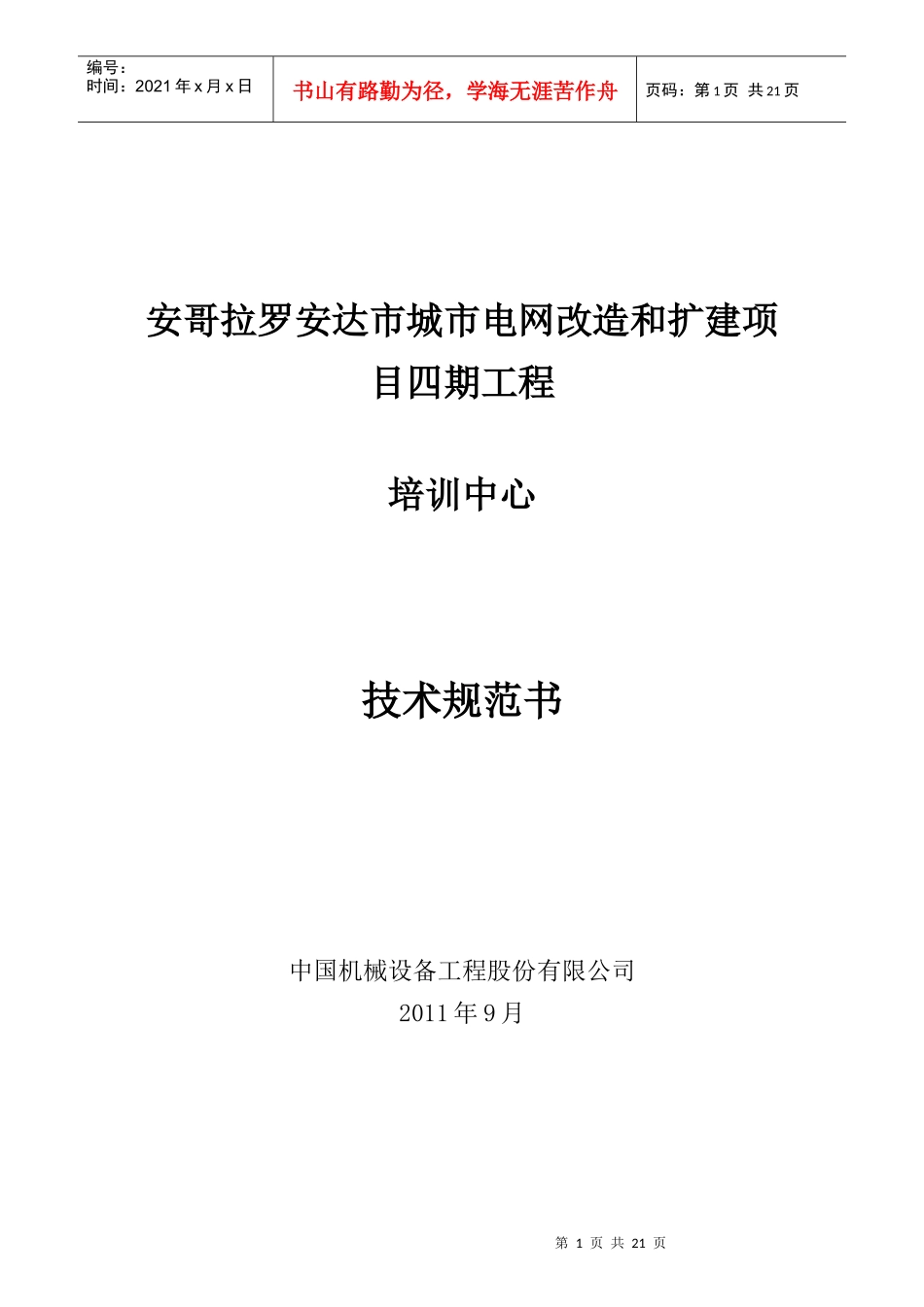

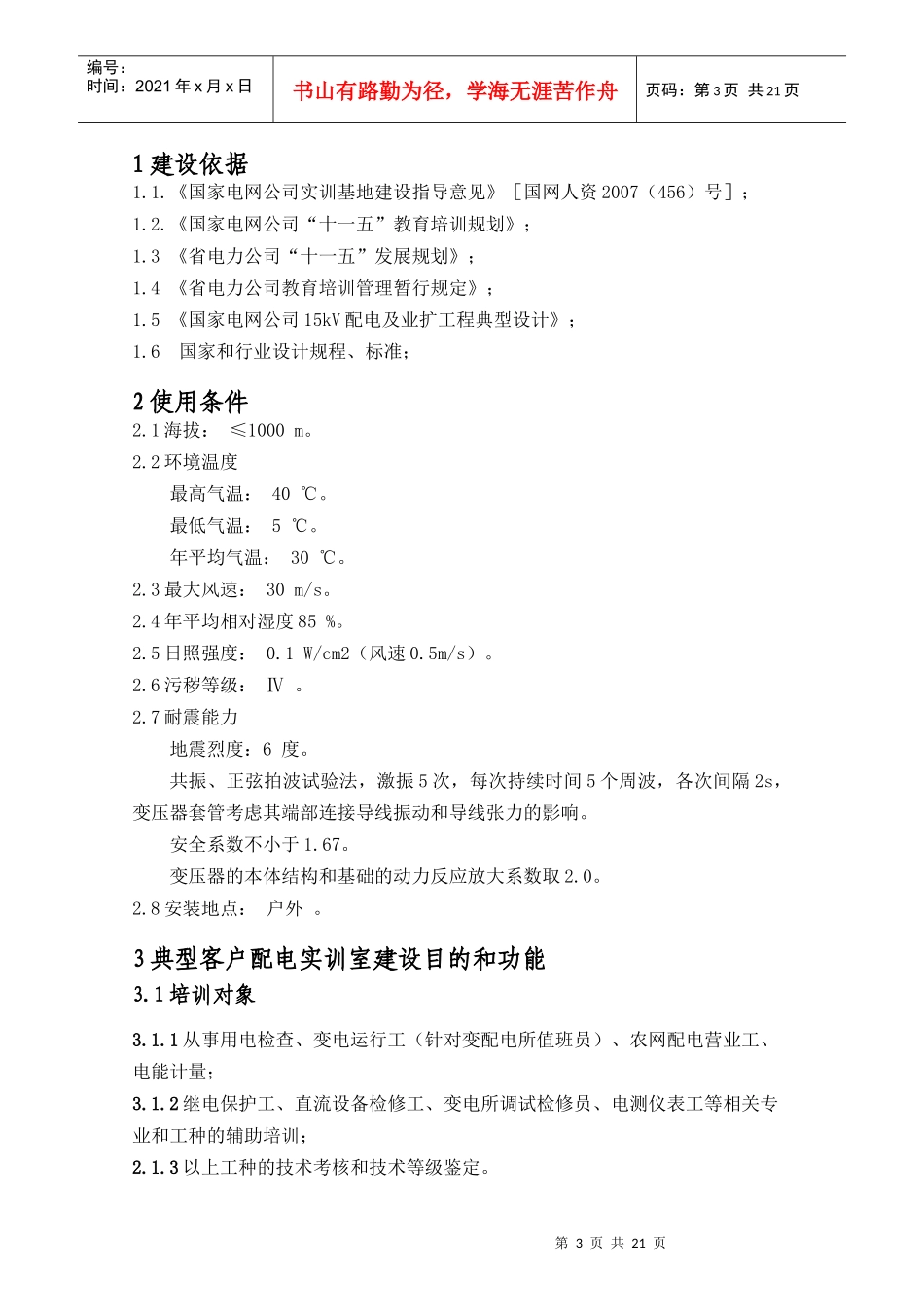

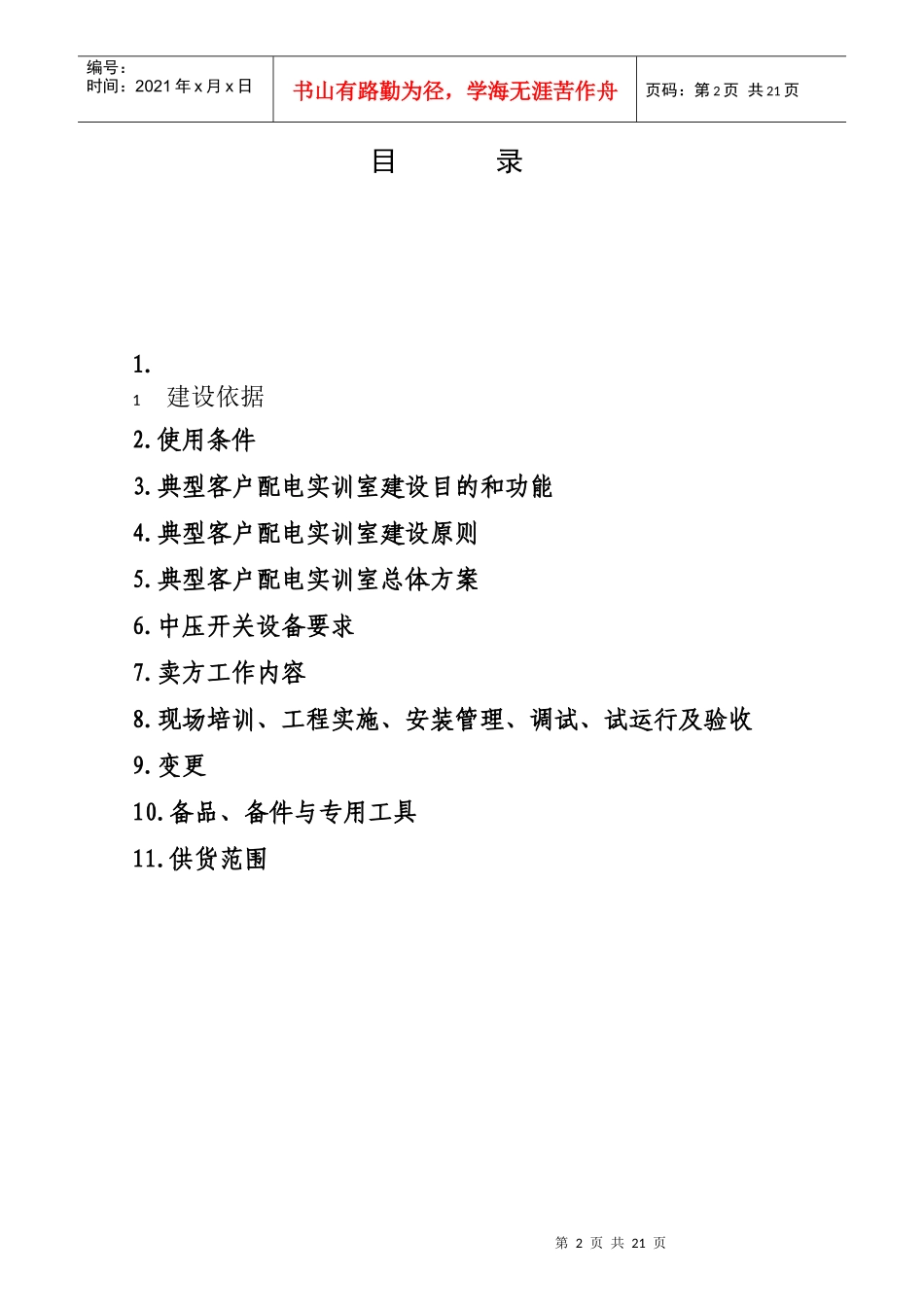

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页安哥拉罗安达市城市电网改造和扩建项目四期工程培训中心技术规范书中国机械设备工程股份有限公司2011年9月第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页目录1.1建设依据2.使用条件3.典型客户配电实训室建设目的和功能4.典型客户配电实训室建设原则5.典型客户配电实训室总体方案6.中压开关设备要求7.卖方工作内容8.现场培训、工程实施、安装管理、调试、试运行及验收9.变更10.备品、备件与专用工具11.供货范围第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页1建设依据1.1.《国家电网公司实训基地建设指导意见》［国网人资2007（456）号］；1.2.《国家电网公司“十一五”教育培训规划》；1.3《省电力公司“十一五”发展规划》；1.4《省电力公司教育培训管理暂行规定》；1.5《国家电网公司15kV配电及业扩工程典型设计》；1.6国家和行业设计规程、标准；2使用条件2.1海拔：≤1000m。2.2环境温度最高气温：40℃。最低气温：5℃。年平均气温：30℃。2.3最大风速：30m/s。2.4年平均相对湿度85%。2.5日照强度：0.1W/cm2（风速0.5m/s）。2.6污秽等级：Ⅳ。2.7耐震能力地震烈度：6度。共振、正弦拍波试验法，激振5次，每次持续时间5个周波，各次间隔2s，变压器套管考虑其端部连接导线振动和导线张力的影响。安全系数不小于1.67。变压器的本体结构和基础的动力反应放大系数取2.0。2.8安装地点：户外。3典型客户配电实训室建设目的和功能3.1培训对象3.1.1从事用电检查、变电运行工（针对变配电所值班员）、农网配电营业工、电能计量；3.1.2继电保护工、直流设备检修工、变电所调试检修员、电测仪表工等相关专业和工种的辅助培训；2.1.3以上工种的技术考核和技术等级鉴定。第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页3.2项目建设目的典型客户配电实训建设的目的是把真实典型客户配电系统与计算机网络系统、仿真系统有机地组合在一起；实现教学与生产实际操作的零距离衔接。使培训方式更加贴近生产实际。克服了软件仿真系统不能真实体现现场设备，不能实际操作的弊端；而实际系统在实训室中不能完全呈现现场可能出现的各种故障和各种继电保护动作及安全问题。而仿真系统又可以把真实现场不容易出现的各种故障（除机械和低周减载外）和各种保护动作在培训实训室中完全呈现出来。虚负荷电源技术又可以使典型配电实训系统在不通15kV电的情况下达到模拟负荷效果；使设备、教师和学员安全可靠问题得到解决，同时还节约电能。使该系统成为“教、学、练、考”为一体的多功能技能实训系统。3.3实现功能3.3.1模拟真实现场15kV典型配电客户运行环境：设备系统外观与真实系统完全一致，各类保护及仪表指示与现场运行状态一致，设备开关动作及负荷运行关系及状态与现场一致，电容补偿状态与现场一致，3.3.2节能：系统采用虚拟负荷，不加载真实用电设备，节省电能；3.3.3系统功能模拟：系统具备用电方案审核软件、刀闸操作调度软件、系统通讯控制软件，模拟用电管理操作流程，包括客户供电方案设计审核、现场验收、客户停送电、安全检查、窃电查处功能；配电开关站现场验收、运行维护、工作票和操作票办理、倒闸操作、工作许可、缺陷处理、一次元器件的更换和继电保护调试功能。3.3.4故障模拟演示功能：系统可以模拟二次回路故障、计量回路、变压器运行故障等各类现场出现但不变演示的故障，故障设定通过计算机控制实现，故障恢复可以现场恢复也可以通过计算机控制实现。3.3.5计量点关系模拟：模拟高低压计量关系，模拟低压出现各点计量与总表计量的总分表关系，模拟线路和变压器损耗；可进行电能计量装置现场校验、高压PT、CT容量测试、高压PT二次压降测试。3.3.6典型配电站图纸审核功能：系统通过典型15kV配电站图纸的设定，让学员通过学员机进行判断、改正，通过系统上传到教师机，系统自动进行判断，给出评分结果，培训学员的图纸审核与验收能力。3.3.7培训...
