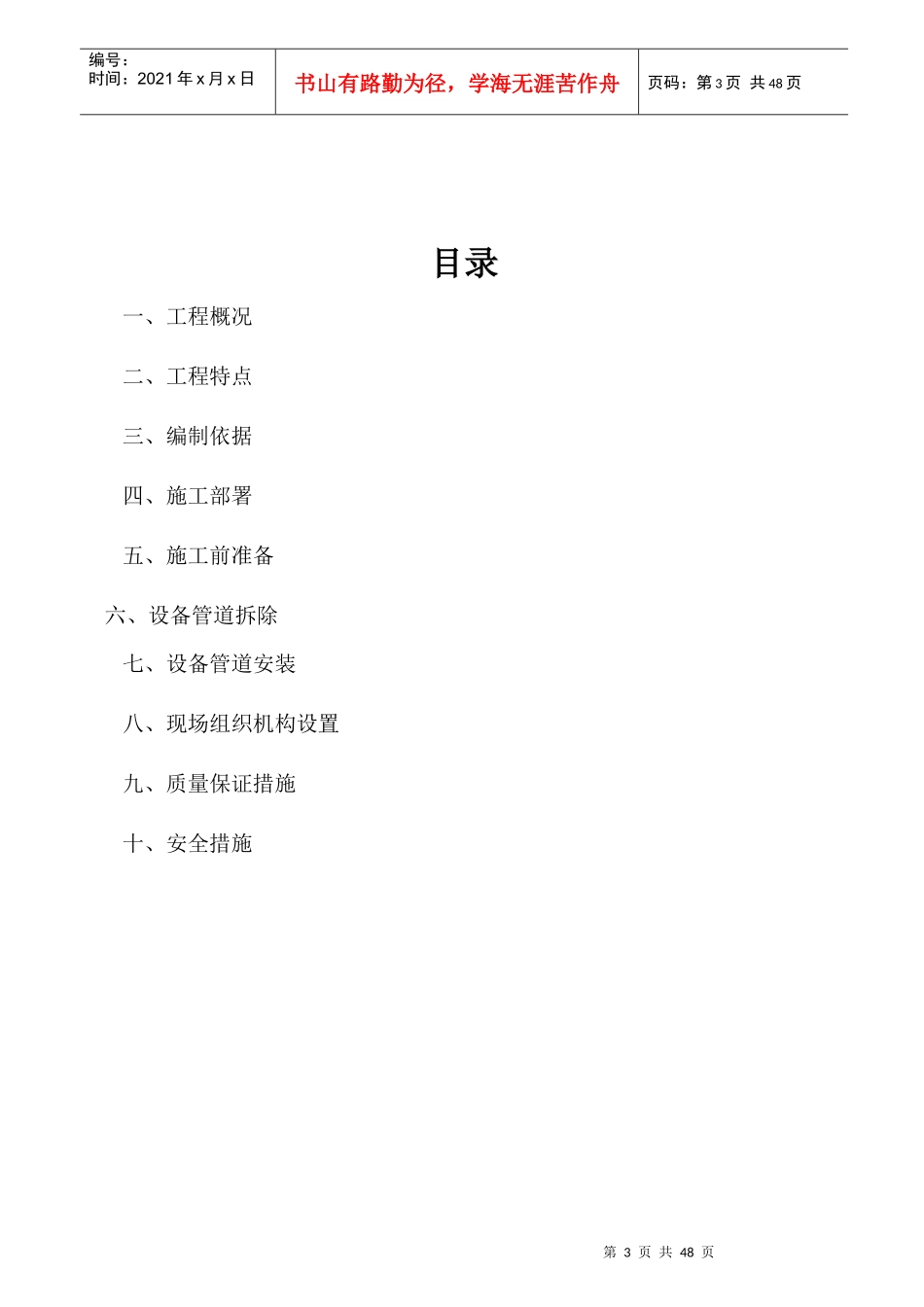

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页西宁特钢2#电炉及1#连铸机技改造工程1#连铸机改造工程设备管道拆除、安装方案建设单位：西宁特钢设计单位：中冶东方工程技术有限公司监理单位：青海铭鑫监理施工单位：中国一冶编制时间：2015年3月14日第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页审核专业项目部技术负责人：年月日审批项目经理部总工程师：年月日编制人:年月日第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页目录一、工程概况二、工程特点三、编制依据四、施工部署五、施工前准备六、设备管道拆除七、设备管道安装八、现场组织机构设置九、质量保证措施十、安全措施第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页一、工程概况西钢特钢2#电炉及1#连铸机改造工程连铸机设备安装是对原有老连铸设备进行置换升级，部分设备保护性拆除并二次利用，在对原有设备基础改造后完成新连铸机的安装施工工作。新连铸机是三机三流方坯连铸机(方坯尺寸250×280)，主要设备有钢包回转台、中间罐车、结晶器及振动装置（本体为进口设备），扇形段（本体为进口设备）、拉矫机（本体为进口设备）、中间辊道、火焰切割机（切割机本体为进口设备）、切割渣移出装置引锭杆存放装置、输出辊道、去毛刺机、打号机、推钢机、冷床等设备。二、工程特点(1)连铸机连续生产线是空间立体状布置，横穿三跨，混凝土基础和设备的坐标位置分别在不同标高的不同平面位置上，测量控制技术复杂且精度要求高。(2)钢包回转台设备都位于炼钢厂房C/D列轴线的承轨梁下方，用厂房内天车不能一次将设备吊装到安装位置，必须由两跨天车用抬吊，增加了吊装及拆除难度。(3)连铸机的核心部位扇形段都集中分布在连铸+11.18米钢结构平台下，空间位置复杂，并且其安装精度要求很高，施工难度大。(4)连铸机是坯料的冶金结晶过程和压力加工过程的结合体，机电设备的工作环境十分恶劣，因此对设备安装精度质量较高。(5)施工协调复杂第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页连铸机关键设备为进口设备，施工涉及设计单位、国内国外多家设备供货单位，不仅存在与设计、设备供货单位的协调，还存在大件运输时施工道路的协调、施工场地、新旧管道接口时协调等，必须提前做好各种准备工作将工程施工过程中可能遇到的事件对工程的影响降至最小。(6)施工安全要求高由于安装位置特殊，连铸机大包回转台吊装不能按照一般方法进行，需采取特殊措施并编制专项施工作业设计方案，对施工安全要求较高。三、编制依据(1)施工合同或协议书(2)我公司在各钢厂进行同类型工程施工时的施工组织设计、技术资料、技术总结和施工经验；(3)我公司现有资源和其它可利用资源；(4)国家及行业颁发的现行施工质量验收规范、工程质量检验评定标准；(5)按GB/T19001－2000－ISO9001：2000质量体系标准建立的公司《质量管理手册》和《程序文件》，以及公司颁布实施的有关企业技术质量标准和操作规程；(6)业主对质量、安全、文明施工的有关规定；(7)国家现行安全生产法规。（8）西钢2015年3月11日三炼钢动员部署大会会议精神。第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页四、施工部署工期目标：运用现代化管理手段，做好施工前准备工作，科学组织，合理安排，分段作业，最大限度在定额工期内达到投产目标；质量目标：精心组织，严格苛求，消除经验通病，保证质量达到国家及行业验收标准，单位工程合格率100%，分部工程合格率100%，分项工程合格率100%。安全环保目标：贯彻：“安全第一，预防为主，综合治理”的安全方针，严格安全管理落实安全施工规程和责任制，杜绝违章指挥和违章作业。轻伤以上事故为零，重大火灾事故为零，特种作业人员持证上岗，员工上岗前，必须经过三级安全教育，施工引起环境事故为零固体废弃物和危险物品受控率为100%。五...
