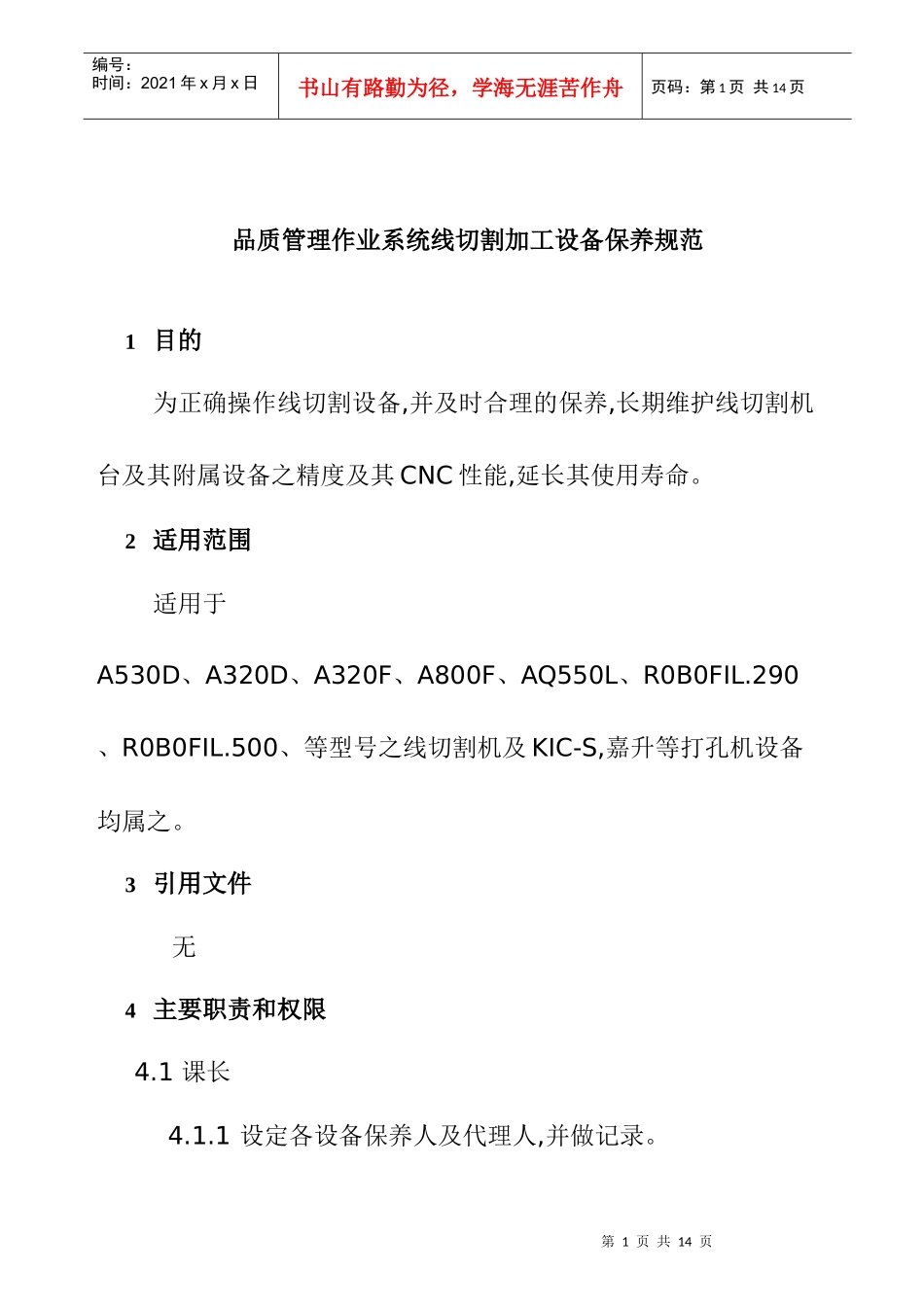

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页品质管理作业系统线切割加工设备保养规范1目的为正确操作线切割设备,并及时合理的保养,长期维护线切割机台及其附属设备之精度及其CNC性能,延长其使用寿命。2适用范围适用于A530D、A320D、A320F、A800F、AQ550L、R0B0FIL.290、R0B0FIL.500、等型号之线切割机及KIC-S,嘉升等打孔机设备均属之。3引用文件无4主要职责和权限4.1课长4.1.1设定各设备保养人及代理人,并做记录。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页4.1.2确保设备保养及记录的落实。4.2组长4.2.1协助课长对设备做检查。4.2.2指导和协助设备保养人或代理人依据保养项目确实做好保养和保养记录。4.3保养人或代理人4.3.1做好设备的保养和维护。4.3.2做好设备的保养和维护记录。4.3.3每日交接时应确认机台各个部分运行状况,发现问题立即反映。5作业内容5.1线切割加工设备保养内容5.1.1日保养:由保养者于每日上班后8:30前完成,保养后填写《线切割加工设备___年___月日常保养记录表》。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页5.1.1.1机台外表清洁整齐5.1.1.2加工液是否充足5.1.1.3加工液比电阴是否在设定范围内5.1.1.4线运行状况是否正常5.1.1.5冰机工作是否正常5.1.1.6电器部分是否正常5.1.1.7过滤系统是否正常5.1.1.8喷水嘴是否损坏5.1.1.9加工部分是否正常5.1.1.10极间线有无脱落老化现象5.1.2周保养:由保养者于每周六下班前完成,保养后填写《线切割加工设备___年___月日保养记录表》。5.1.2.1加工槽内清洁5.1.2.2各海棉过滤网清洁5.1.2.3切割导向装置清洁第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页5.1.2.4导电块换位5.1.2.5极间线接头用砂纸去掉氧化部分5.1.2.6档水板清洁5.2线切割加工设备定期保养内容5.2.1月保养:由保养者于每个月的最后一个工作日下班完成,并填写《线切割加工设备___年定期保养记录表》。5.2.1.1机台加注黄油或润滑油并以极限运行十圈5.2.1.2水质传感器清洁5.2.1.3机台绝缘部分清洁5.2.1.4机台导电部分清洁5.2.1.5上下机头的清洁5.2.2季保养:于每3、6、9、12月最后一个工作日下班前完成,并填写《线切割加工设备___年定期保养记录表》5.2.2.1电器柜内灰尘清洁,要在设备维修课下协作完成第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页5.2.2.2污水槽进行换行5.2.3年保养:12月份最后一个工作日下班前完成,并填写《线切割加工设备___年定期保养记录表》机台精度评估,对机台X,Y,Z轴精度检测及床台平面度检测.5.3Sodick线切割加工设备,具体保养内容5.3.1日常保养具体内容5.3.1.1机台外表清洁,用干凈抹布擦拭5.3.1.2加工液不足时,应加注工业纯水5.3.1.3加工液比电阴A320D、A530D、A325F、A500设定范围为5万Ω.cm以上.A800F为1~10*104Ω.cm,使用中央水处理系统之SODICK机台比电阻为1~10*104Ω.cm5.3.1.4线运行状况,线导向部分有无被卡住现象,各导向装置是否顺畅5.3.1.5检查冰机是否制冷温度是否在设定范围内第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页5.3.1.6检查各电器部分是否完好无损5.3.1.7检查过滤器是否起到过滤作用,过滤网有无破损,否则要进行清洗及更换5.3.1.8喷水嘴是否损坏,检查喷水嘴有无磨损及破裂现象,否则需更换5.3.1.9所加工的部分是否正确,会不会有撞机及割到极限状况5.3.1.10极间线有无断落现象5.3.2日保养应注意的内容5.3.2.1加工槽内清洁,于每周六都要对加工槽进行大清洁,包括槽内料头及床台等5.3.2.2各海棉过滤网清洗,包括:(1)电柜上各防尘网(2)机台后水箱中之水过滤网及档水板(3)冰机上之防尘网清洗后均需吹干后再归位5.3.2.3切割导向装置清洁,各导线轮清洗,导头导电块清洗5.3.2.4导电块换位第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页5.3.2.5极间线接头用砂纸...
