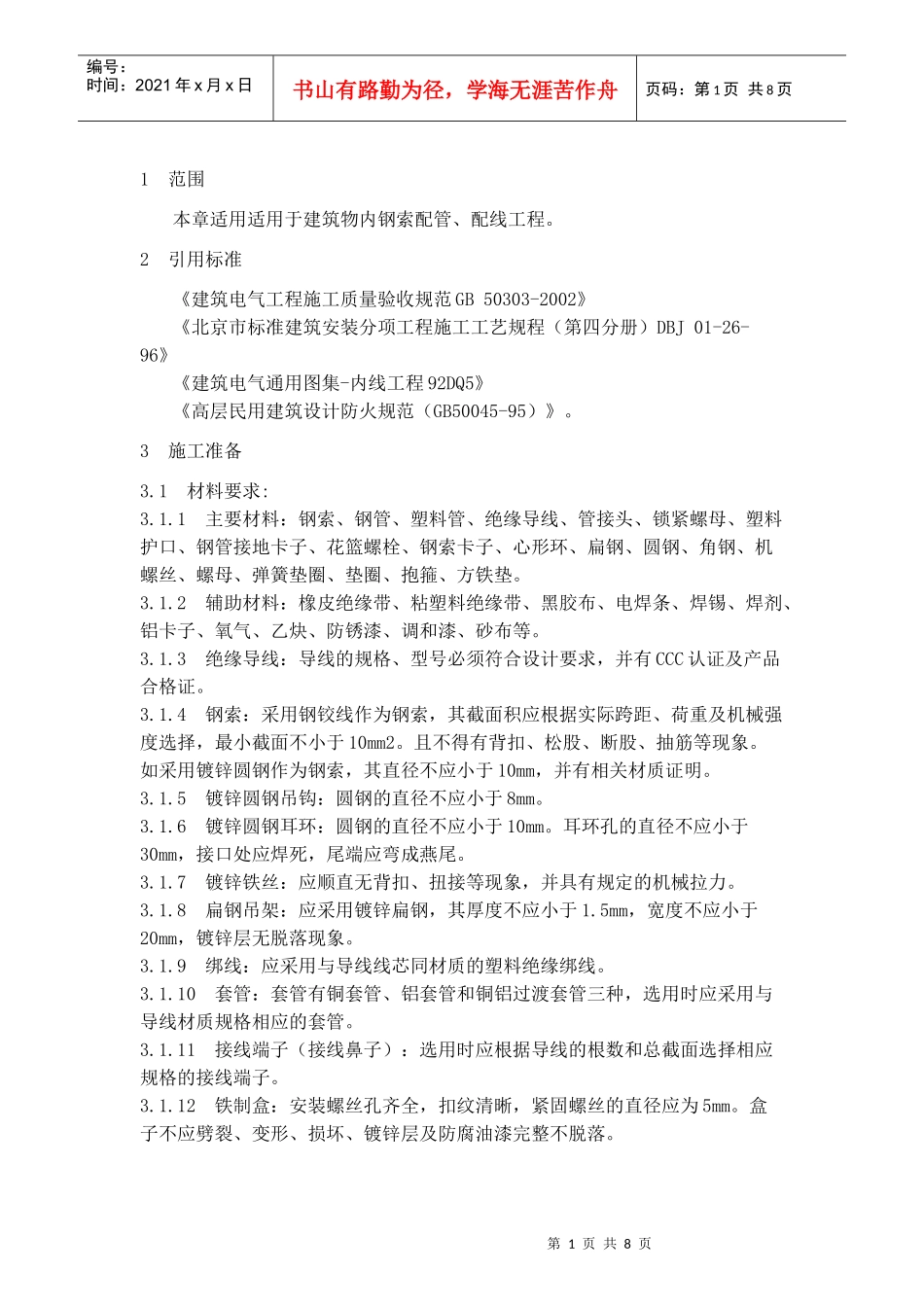

钢索配管施工工艺要求_第1页
1/8

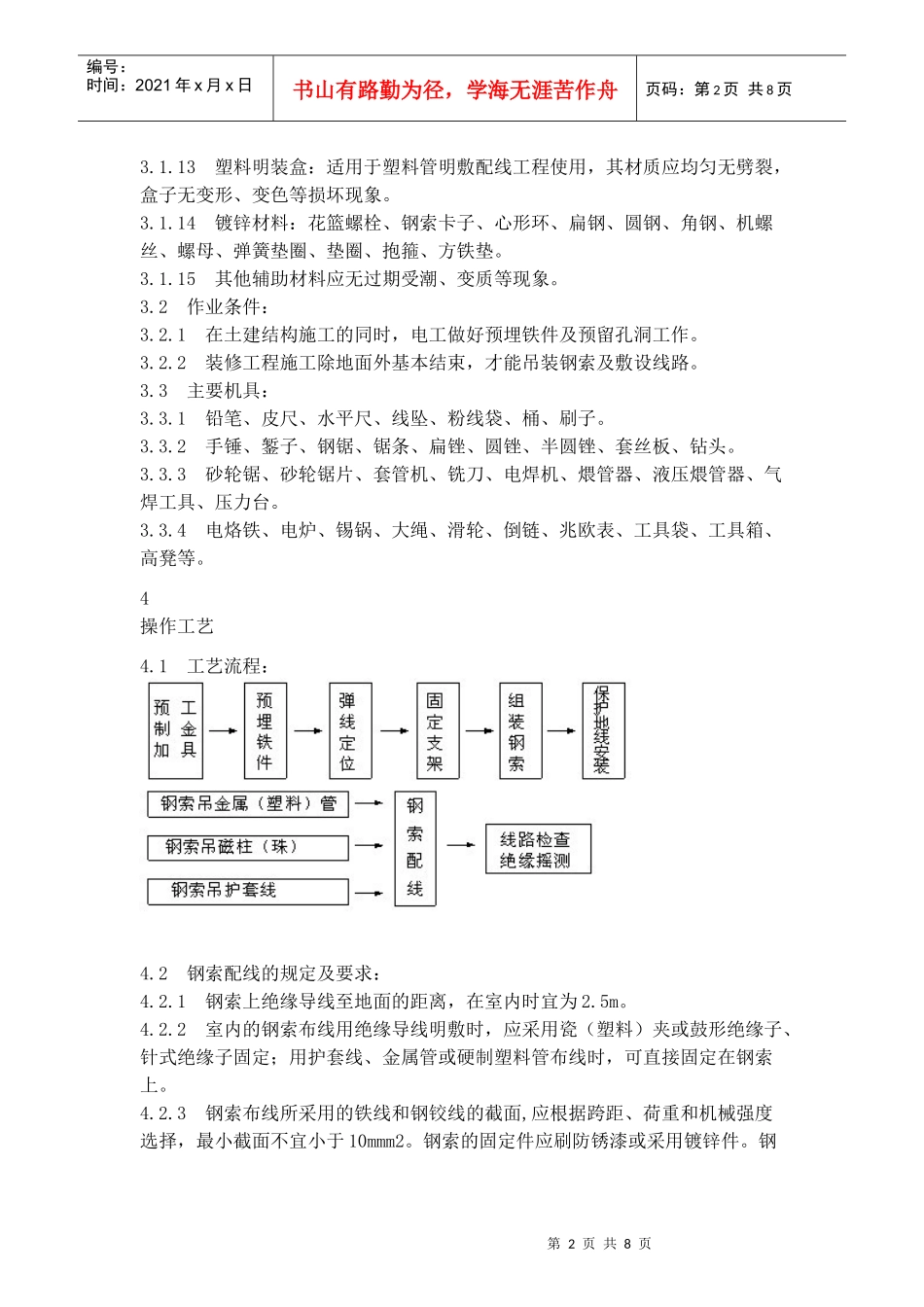

钢索配管施工工艺要求_第2页
2/8

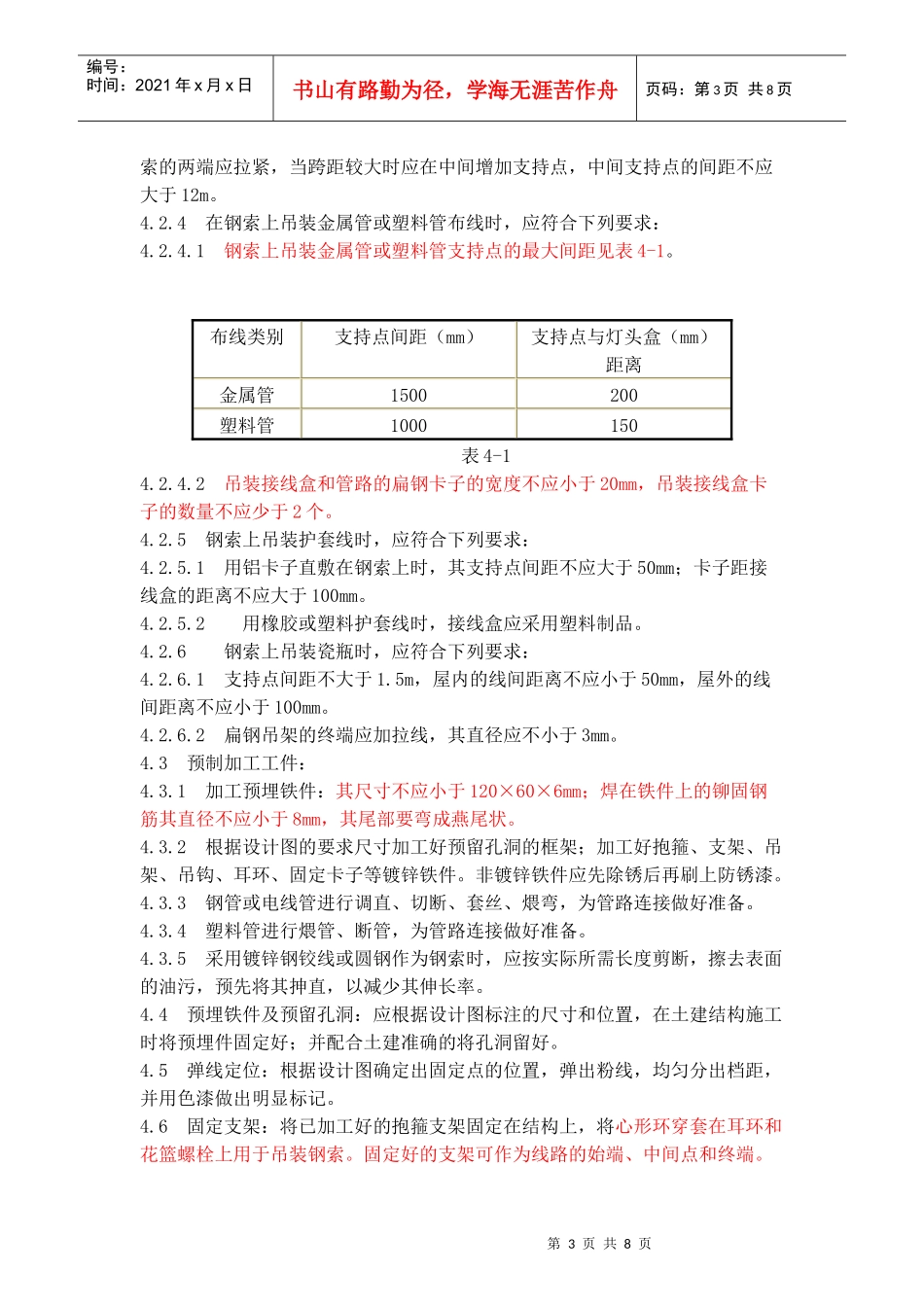

钢索配管施工工艺要求_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页1范围本章适用适用于建筑物内钢索配管、配线工程。2引用标准《建筑电气工程施工质量验收规范GB50303-2002》《北京市标准建筑安装分项工程施工工艺规程(第四分册)DBJ01-26-96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范(GB50045-95)》。3施工准备3.1材料要求:3.1.1主要材料:钢索、钢管、塑料管、绝缘导线、管接头、锁紧螺母、塑料护口、钢管接地卡子、花篮螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝、螺母、弹簧垫圈、垫圈、抱箍、方铁垫。3.1.2辅助材料:橡皮绝缘带、粘塑料绝缘带、黑胶布、电焊条、焊锡、焊剂、铝卡子、氧气、乙炔、防锈漆、调和漆、砂布等。3.1.3绝缘导线:导线的规格、型号必须符合设计要求,并有CCC认证及产品合格证。3.1.4钢索:采用钢铰线作为钢索,其截面积应根据实际跨距、荷重及机械强度选择,最小截面不小于10mm2。且不得有背扣、松股、断股、抽筋等现象。如采用镀锌圆钢作为钢索,其直径不应小于10mm,并有相关材质证明。3.1.5镀锌圆钢吊钩:圆钢的直径不应小于8mm。3.1.6镀锌圆钢耳环:圆钢的直径不应小于10mm。耳环孔的直径不应小于30mm,接口处应焊死,尾端应弯成燕尾。3.1.7镀锌铁丝:应顺直无背扣、扭接等现象,并具有规定的机械拉力。3.1.8扁钢吊架:应采用镀锌扁钢,其厚度不应小于1.5mm,宽度不应小于20mm,镀锌层无脱落现象。3.1.9绑线:应采用与导线线芯同材质的塑料绝缘绑线。3.1.10套管:套管有铜套管、铝套管和铜铝过渡套管三种,选用时应采用与导线材质规格相应的套管。3.1.11接线端子(接线鼻子):选用时应根据导线的根数和总截面选择相应规格的接线端子。3.1.12铁制盒:安装螺丝孔齐全,扣纹清晰,紧固螺丝的直径应为5mm。盒子不应劈裂、变形、损坏、镀锌层及防腐油漆完整不脱落。第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页3.1.13塑料明装盒:适用于塑料管明敷配线工程使用,其材质应均匀无劈裂,盒子无变形、变色等损坏现象。3.1.14镀锌材料:花篮螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝、螺母、弹簧垫圈、垫圈、抱箍、方铁垫。3.1.15其他辅助材料应无过期受潮、变质等现象。3.2作业条件:3.2.1在土建结构施工的同时,电工做好预埋铁件及预留孔洞工作。3.2.2装修工程施工除地面外基本结束,才能吊装钢索及敷设线路。3.3主要机具:3.3.1铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。3.3.2手锤、錾子、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。3.3.3砂轮锯、砂轮锯片、套管机、铣刀、电焊机、煨管器、液压煨管器、气焊工具、压力台。3.3.4电烙铁、电炉、锡锅、大绳、滑轮、倒链、兆欧表、工具袋、工具箱、高凳等。4操作工艺4.1工艺流程:4.2钢索配线的规定及要求:4.2.1钢索上绝缘导线至地面的距离,在室内时宜为2.5m。4.2.2室内的钢索布线用绝缘导线明敷时,应采用瓷(塑料)夹或鼓形绝缘子、针式绝缘子固定;用护套线、金属管或硬制塑料管布线时,可直接固定在钢索上。4.2.3钢索布线所采用的铁线和钢铰线的截面,应根据跨距、荷重和机械强度选择,最小截面不宜小于10mmm2。钢索的固定件应刷防锈漆或采用镀锌件。钢第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页索的两端应拉紧,当跨距较大时应在中间增加支持点,中间支持点的间距不应大于12m。4.2.4在钢索上吊装金属管或塑料管布线时,应符合下列要求:4.2.4.1钢索上吊装金属管或塑料管支持点的最大间距见表4-1。布线类别支持点间距(mm)支持点与灯头盒(mm)距离金属管1500200塑料管1000150表4-14.2.4.2吊装接线盒和管路的扁钢卡子的宽度不应小于20mm,吊装接线盒卡子的数量不应少于2个。4.2.5钢索上吊装护套线时,应符合下列要求:4.2.5.1用铝卡子直敷在钢索上时,其支持点间距不应大于50mm;卡子距接线盒的距离不应大于100mm。4.2.5.2用橡胶或塑料护套线时,接线盒应采用塑料制品。4.2.6钢索上吊装瓷瓶时,应符合下列要求:4.2.6.1支...
