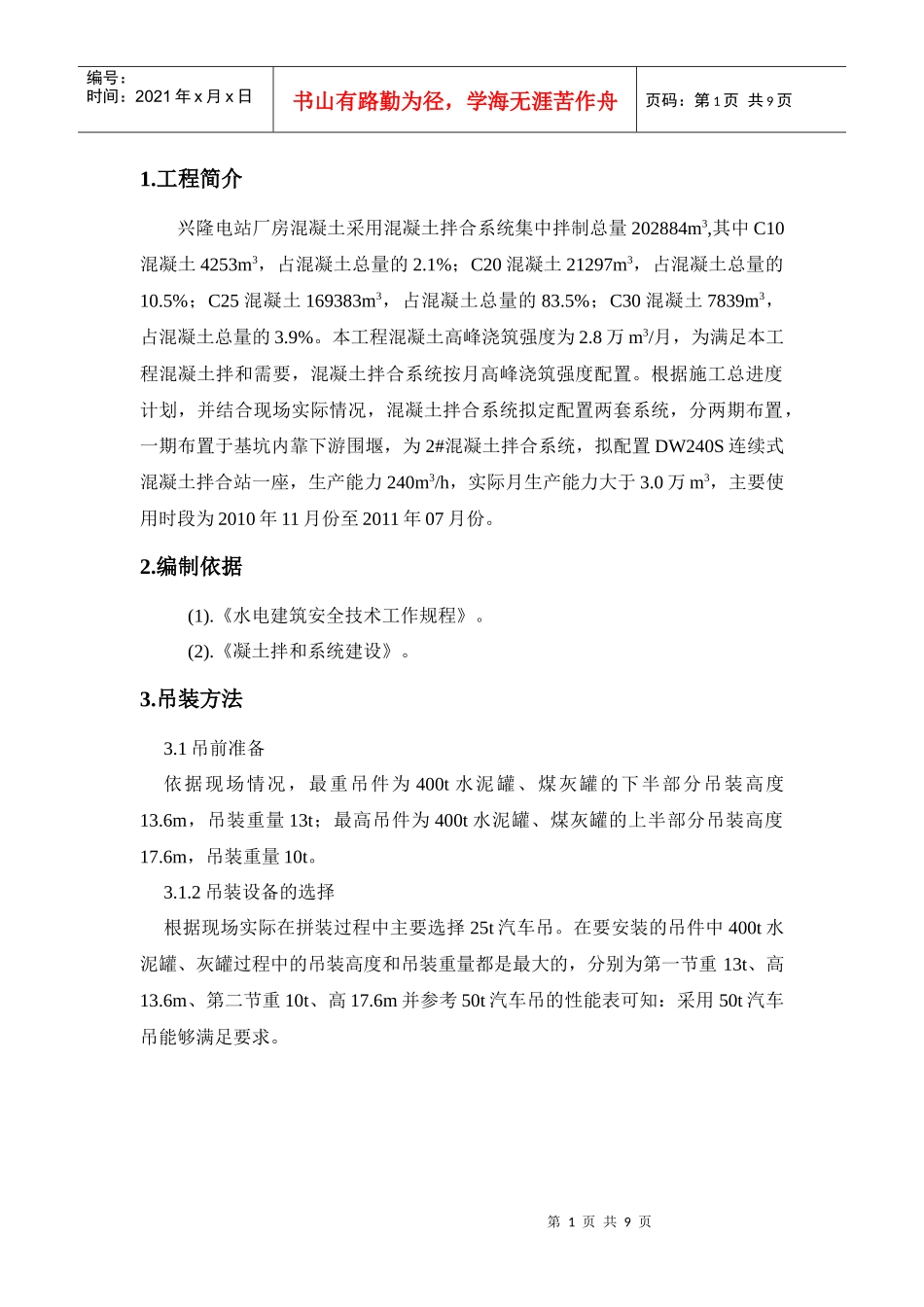

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页1.工程简介兴隆电站厂房混凝土采用混凝土拌合系统集中拌制总量202884m3,其中C10混凝土4253m3，占混凝土总量的2.1%；C20混凝土21297m3，占混凝土总量的10.5%；C25混凝土169383m3，占混凝土总量的83.5%；C30混凝土7839m3，占混凝土总量的3.9%。本工程混凝土高峰浇筑强度为2.8万m3/月，为满足本工程混凝土拌和需要，混凝土拌合系统按月高峰浇筑强度配置。根据施工总进度计划，并结合现场实际情况，混凝土拌合系统拟定配置两套系统，分两期布置，一期布置于基坑内靠下游围堰，为2#混凝土拌合系统，拟配置DW240S连续式混凝土拌合站一座，生产能力240m3/h，实际月生产能力大于3.0万m3，主要使用时段为2010年11月份至2011年07月份。2.编制依据(1).《水电建筑安全技术工作规程》。(2).《凝土拌和系统建设》。3.吊装方法3.1吊前准备依据现场情况，最重吊件为400t水泥罐、煤灰罐的下半部分吊装高度13.6m，吊装重量13t；最高吊件为400t水泥罐、煤灰罐的上半部分吊装高度17.6m，吊装重量10t。3.1.2吊装设备的选择根据现场实际在拼装过程中主要选择25t汽车吊。在要安装的吊件中400t水泥罐、灰罐过程中的吊装高度和吊装重量都是最大的，分别为第一节重13t、高13.6m、第二节重10t、高17.6m并参考50t汽车吊的性能表可知：采用50t汽车吊能够满足要求。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页50t汽车吊的性能表：不支第五腿，吊臂位于起重机侧方或后方；支起第五腿，360°全回转。幅度（m）基本臂10.70m中长臂18.05m中长臂25.40m中长臂32.75m全伸臂40.01m起重量（kg）起重高度（m）起重量（kg）起重高度（m）起重量（kg）起重高度（m）起重量（kg）起重高度（m）起重量（kg）起重高度（m）35000010.753.54530010.513000018.3744150010.232700018.224.5383009.912550018.051800025.75355009.562470017.871800025.575.5303009.162280017.671670025.446256008.712100017.451590025.291080032.97192007.591800016.961440024.961000032.658150006.061460016.391310024.58930032.36700039.979121003.391180015.731200024.16860032.04650039.7210950014.971060023.68750031.69570039.4312680013.05770022.55660030.87500038.7814480010.35580021.17580029.88450038.011634005.65440019.47480028.72390037.1118330017.35380027.35330036.07第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页20250014.62300025.75290034.8922180010.78230023.87260033.5324180021.62210031.9926130018.87160030.2428120028.223090025.88倍率128543主臂最小仰角16.36°17.02°24.11°34.21°39.28°主臂最大仰角68.95°76.1677.93°77.99°77.30°吊钩重量505kg（50t吊钩）3.1.2吊耳选择拌和机、控制室利用原设备自带的钓饵进行吊装，400t水泥罐、煤灰罐采用自行加工的吊耳起吊，每个吊装节设4个吊耳，分别用厚度20的钢板加工成，并均匀分布在吊件的四周。3.1.3吊索具选择16.5mm的最低破断力在16吨，取4.5倍安全系数，则每根可吊3.2t，则两根直径16.5mm钢丝绳可以满足本工程要求。3.1.4吊车支腿垫脚说明由于吊装场地为粉细沙基面，在垫支腿时应先在支腿位置放置一边长1m、厚度为20mm的正方型钢板，再在钢板上垫枕木。3.2吊装步骤3.2.1清理吊装现场障碍物并做好维护。3.2.2将吊件吊至离地20mm处进行试吊，检查吊机、吊具及吊耳是否正常，试吊正常方可进入正式吊装作业。3.2.3吊装作业（1）400t水泥罐、煤灰罐吊装第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页首先将7米的支腿吊装与地脚螺栓固定在一起，在支腿上做作业平台。然后将第一节重13t、高13.6m的吊件吊装到位并用螺栓与支腿加固牢靠。再在第一节吊件上安装作业平台。最后吊装第二节重10t、高17.6m的吊件并用螺栓加固牢靠。最后单罐吊装完成，重新停车进行第二罐的吊装。（2）100t水泥、煤灰罐吊装采用25t汽车吊一次整体吊装至基础...
