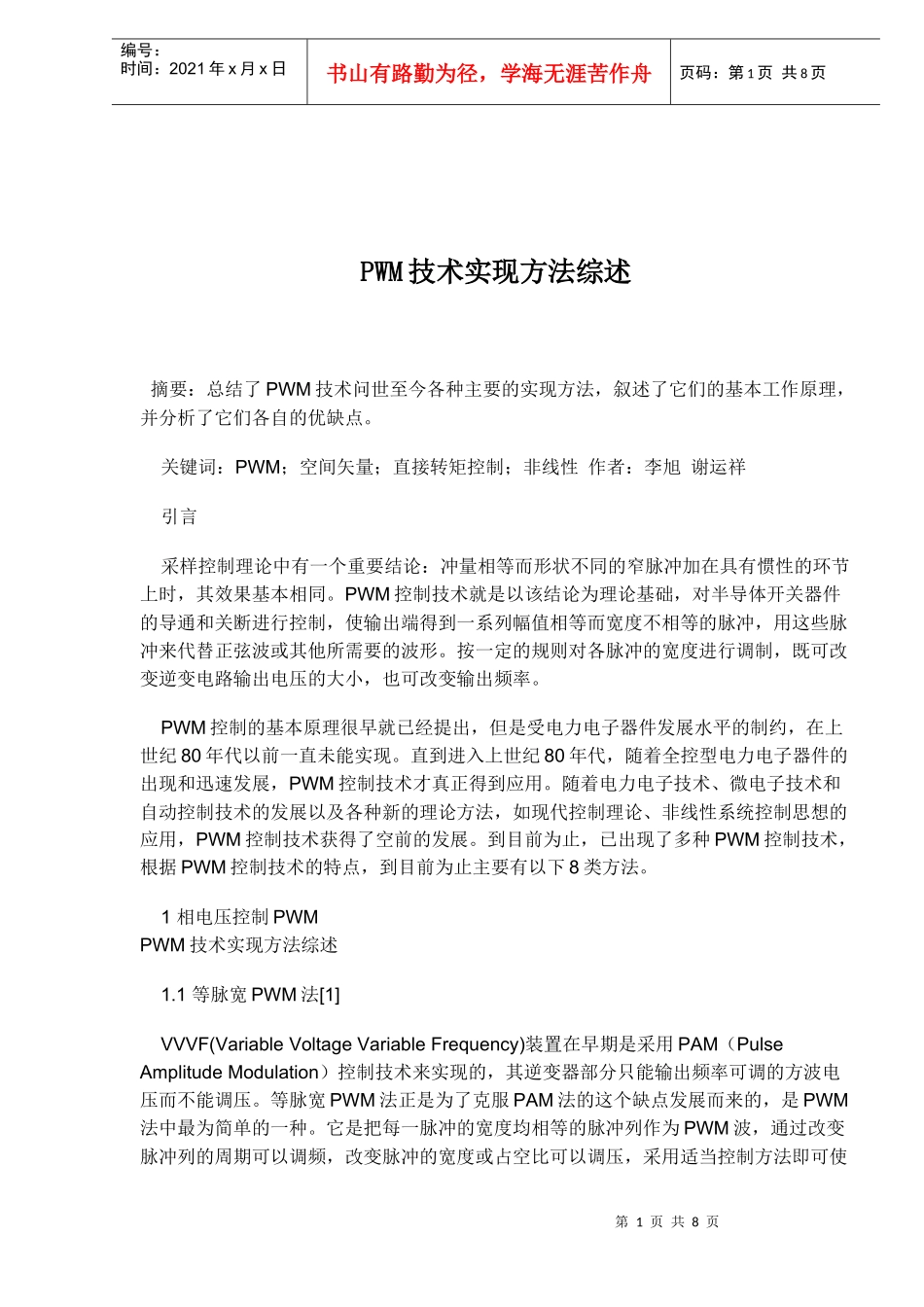

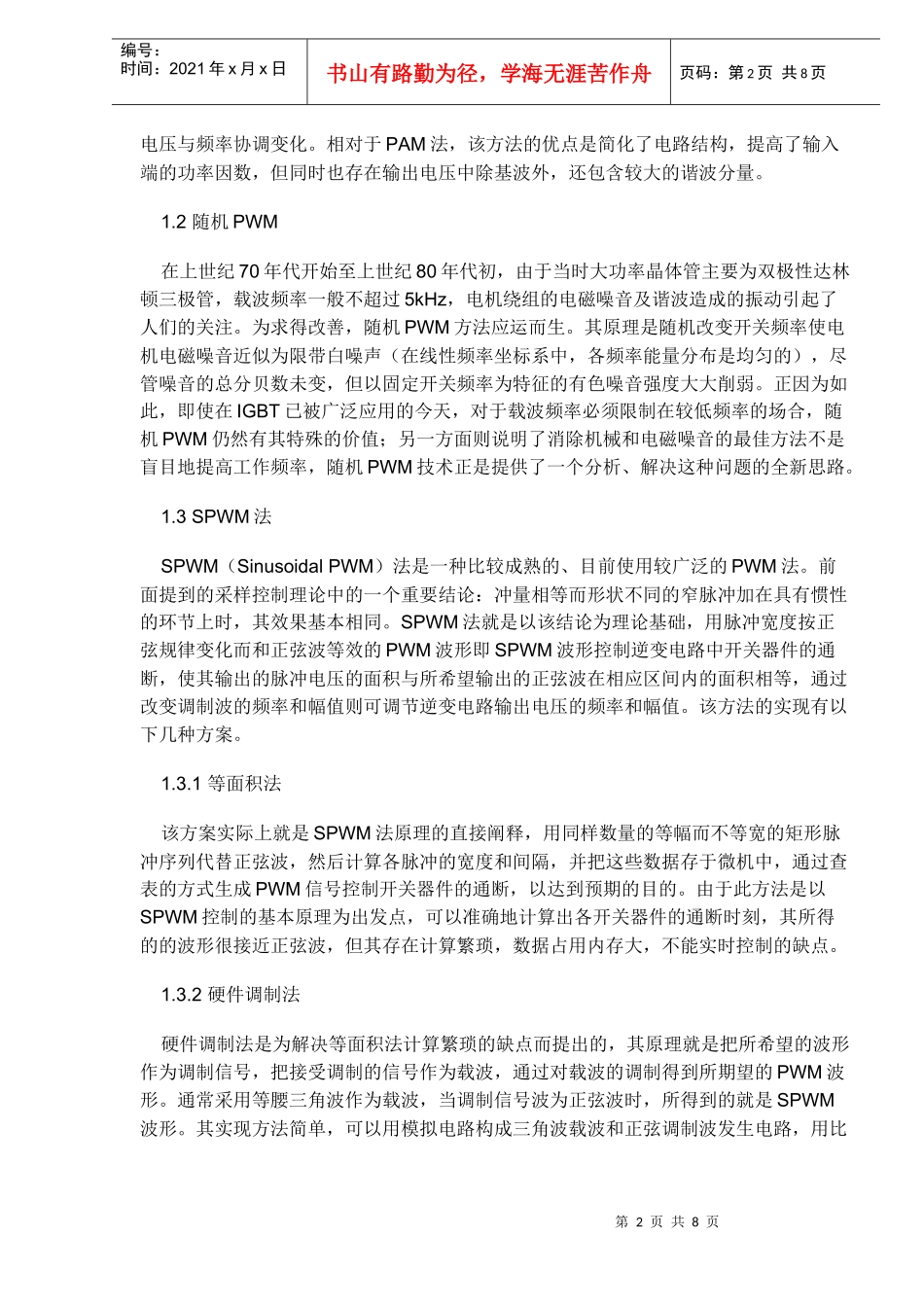

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页PWM技术实现方法综述摘要：总结了PWM技术问世至今各种主要的实现方法，叙述了它们的基本工作原理，并分析了它们各自的优缺点。关键词：PWM；空间矢量；直接转矩控制；非线性作者：李旭谢运祥引言采样控制理论中有一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。PWM控制技术就是以该结论为理论基础，对半导体开关器件的导通和关断进行控制，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替正弦波或其他所需要的波形。按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世纪80年代以前一直未能实现。直到进入上世纪80年代，随着全控型电力电子器件的出现和迅速发展，PWM控制技术才真正得到应用。随着电力电子技术、微电子技术和自动控制技术的发展以及各种新的理论方法，如现代控制理论、非线性系统控制思想的应用，PWM控制技术获得了空前的发展。到目前为止，已出现了多种PWM控制技术，根据PWM控制技术的特点，到目前为止主要有以下8类方法。1相电压控制PWMPWM技术实现方法综述1.1等脉宽PWM法[1]VVVF(VariableVoltageVariableFrequency)装置在早期是采用PAM（PulseAmplitudeModulation）控制技术来实现的，其逆变器部分只能输出频率可调的方波电压而不能调压。等脉宽PWM法正是为了克服PAM法的这个缺点发展而来的，是PWM法中最为简单的一种。它是把每一脉冲的宽度均相等的脉冲列作为PWM波，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页电压与频率协调变化。相对于PAM法，该方法的优点是简化了电路结构，提高了输入端的功率因数，但同时也存在输出电压中除基波外，还包含较大的谐波分量。1.2随机PWM在上世纪70年代开始至上世纪80年代初，由于当时大功率晶体管主要为双极性达林顿三极管，载波频率一般不超过5kHz，电机绕组的电磁噪音及谐波造成的振动引起了人们的关注。为求得改善，随机PWM方法应运而生。其原理是随机改变开关频率使电机电磁噪音近似为限带白噪声（在线性频率坐标系中，各频率能量分布是均匀的），尽管噪音的总分贝数未变，但以固定开关频率为特征的有色噪音强度大大削弱。正因为如此，即使在IGBT已被广泛应用的今天，对于载波频率必须限制在较低频率的场合，随机PWM仍然有其特殊的价值；另一方面则说明了消除机械和电磁噪音的最佳方法不是盲目地提高工作频率，随机PWM技术正是提供了一个分析、解决这种问题的全新思路。1.3SPWM法SPWM（SinusoidalPWM）法是一种比较成熟的、目前使用较广泛的PWM法。前面提到的采样控制理论中的一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。SPWM法就是以该结论为理论基础，用脉冲宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关器件的通断，使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内的面积相等，通过改变调制波的频率和幅值则可调节逆变电路输出电压的频率和幅值。该方法的实现有以下几种方案。1.3.1等面积法该方案实际上就是SPWM法原理的直接阐释，用同样数量的等幅而不等宽的矩形脉冲序列代替正弦波，然后计算各脉冲的宽度和间隔，并把这些数据存于微机中，通过查表的方式生成PWM信号控制开关器件的通断，以达到预期的目的。由于此方法是以SPWM控制的基本原理为出发点，可以准确地计算出各开关器件的通断时刻，其所得的的波形很接近正弦波，但其存在计算繁琐，数据占用内存大，不能实时控制的缺点。1.3.2硬件调制法硬件调制法是为解决等面积法计算繁琐的缺点而提出的，其原理就是把所希望的波形作为调制信号，把接受调制的信号作为载波，通过对载波的调制得到所期望的PWM波形。通常采用等腰三角波作为载波，当调制信号波为正弦波时，所得到的就是SPW...
