手持式电动工具-安全标准(doc64)(1)VIP免费

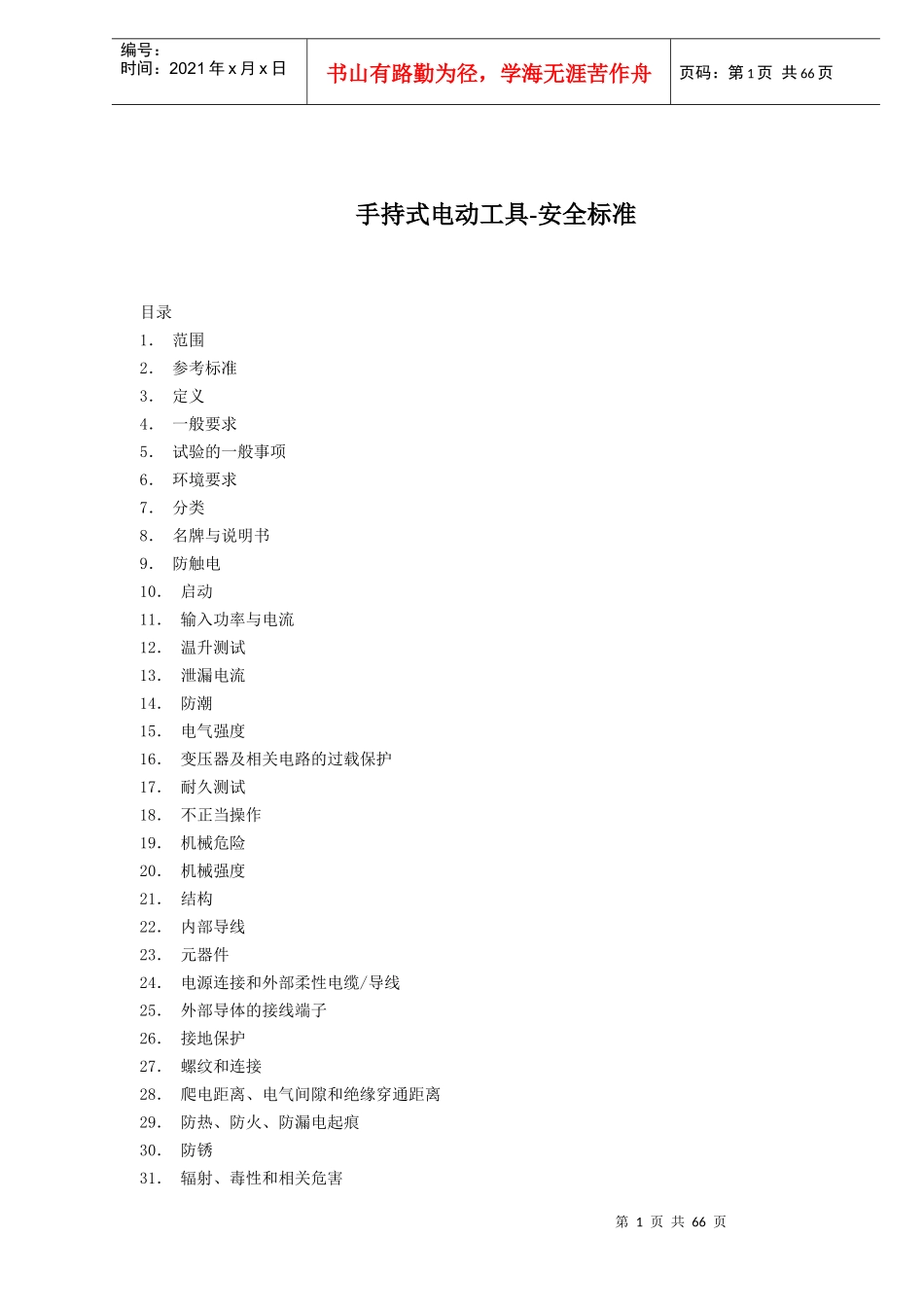

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页手持式电动工具-安全标准目录1．范围2．参考标准3．定义4．一般要求5．试验的一般事项6．环境要求7．分类8．名牌与说明书9．防触电10．启动11．输入功率与电流12．温升测试13．泄漏电流14．防潮15．电气强度16．变压器及相关电路的过载保护17．耐久测试18．不正当操作19．机械危险20．机械强度21．结构22．内部导线23．元器件24．电源连接和外部柔性电缆/导线25．外部导体的接线端子26．接地保护27．螺纹和连接28．爬电距离、电气间隙和绝缘穿通距离29．防热、防火、防漏电起痕30．防锈31．辐射、毒性和相关危害第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页附录A:爬电距离和电气间隙的测量附录B:电机与电源不隔离以及基本绝缘不用作额定电压保护的工具附录C:泄漏电流的测量电路附录D:燃烧试验附录E:灼热丝试验附录F:针焰试验附录G:防漏电起痕试验附录H:空白附录I:开关附录J:测试条款29试验的选择和顺序参考书目图一：标准试验触指图二：测试探针图三：单相连接或可由单相电源供电的三相连接的II类工具在工作温度下的泄漏电流测量连接图图四：三相连接工具在工作温度下的泄漏电流测量连接图图五：球压试验器允许的机构图六：电缆固定示意图图七：试验手指甲图八：接地端子部件的形式图九：弯曲试验装置图Z1：测试台图Z2：电动工具及麦克风在半球形/圆柱形试验表面位置图A.1a-平行边和V形槽时电气间隙的测量图A.1b-有肋和未粘紧缝隙时电气间隙的测量图A.1c-未粘紧缝隙和发散边沟槽时电气间隙的测量图A.1d-螺钉与凹壁时的电气间隙的测量图B.1-缺陷模拟图C.1-泄漏电流测试电路表1-最高温升值表2-试验电压表3-线圈的最高温度表4-冲击能量表5-测试扭矩表6-电源线的最小截面积第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页表7-拉力和扭力值表8-电缆线或软线的标称截面积标9-螺钉和螺帽的测试扭矩表10-最小爬电距离和电气间隙(mm)1.范围1.1本欧洲标准涉及手持式马达驱动工具或磁力驱动的电动工具，工具的额定电压对于单相交流或直流工具不超过250V，对于三相交流工具不超过440V。只要适用，本标准设计工具在一般使用过程中使用者都会遇到的由手持式工具引起的共同的危险。带电热元件的工具也包括在本标准的范围内。此外它们还应符合EN/IEC60335的相关部分。本标准是适用于打算连接到水源的手持式工具。手持式工具，以下称作为工具，对工具本身不做任何改动就可以安装在支架上作为固定工具来使用的，包括在本标准范围内。除非这些支架的要求由相关第2部分给出，则单独采用本标准不能确保工具和支架的组合是否充分。对于未与电源隔离而且基本绝缘不打算用于工具的额定电压的电机要求，在附录B中给出。本标准不适用于：--打算用于爆炸性空气（粉尘、烟雾或气体）场合的手持式工具；--用于准备和加工食品的手持式工具；--医用的手持式工具（EN60601）；--EN60335-2-45包括的加热工具；对于打算用于车辆、船舶或飞机的手持式工具，可能需要额外的条件。对于打算用于热带国家地区的手持式工具，可能需要额外的条件。注意：应注意以下事实：在许多国家，国家健康当局会规定一些额外条件，这些国家当局有负责劳动保护的，也有国家供水当局等。2.参考标准3.定义本标准采用下列定义。3.1.1除非另有说明，凡使用了术语“电压”和“电流”之处，均指有效值。3.1.2本标准中凡出现“借助于工具”、“不借助于工具”及“要求使用工具”等词句的地方，“工具”均指螺丝刀、硬币或其他任何能用于拆装螺丝或类似固定件的物体。3.2.1额定电压指由制造商给工具规定的电压。（对于三相电源，为线电压）3.2.2额定电压范围指由制造商给工具规定的电压范围，用上下限电压来表示。3.2.3工作电压指当工具在额定电压和正常使用状态下运行时，所涉及的部分可能受到的最大电压。在推断工作电压时，可以忽略电源上的瞬时电压值所带来的影响。3.2.4额定输入第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学...
