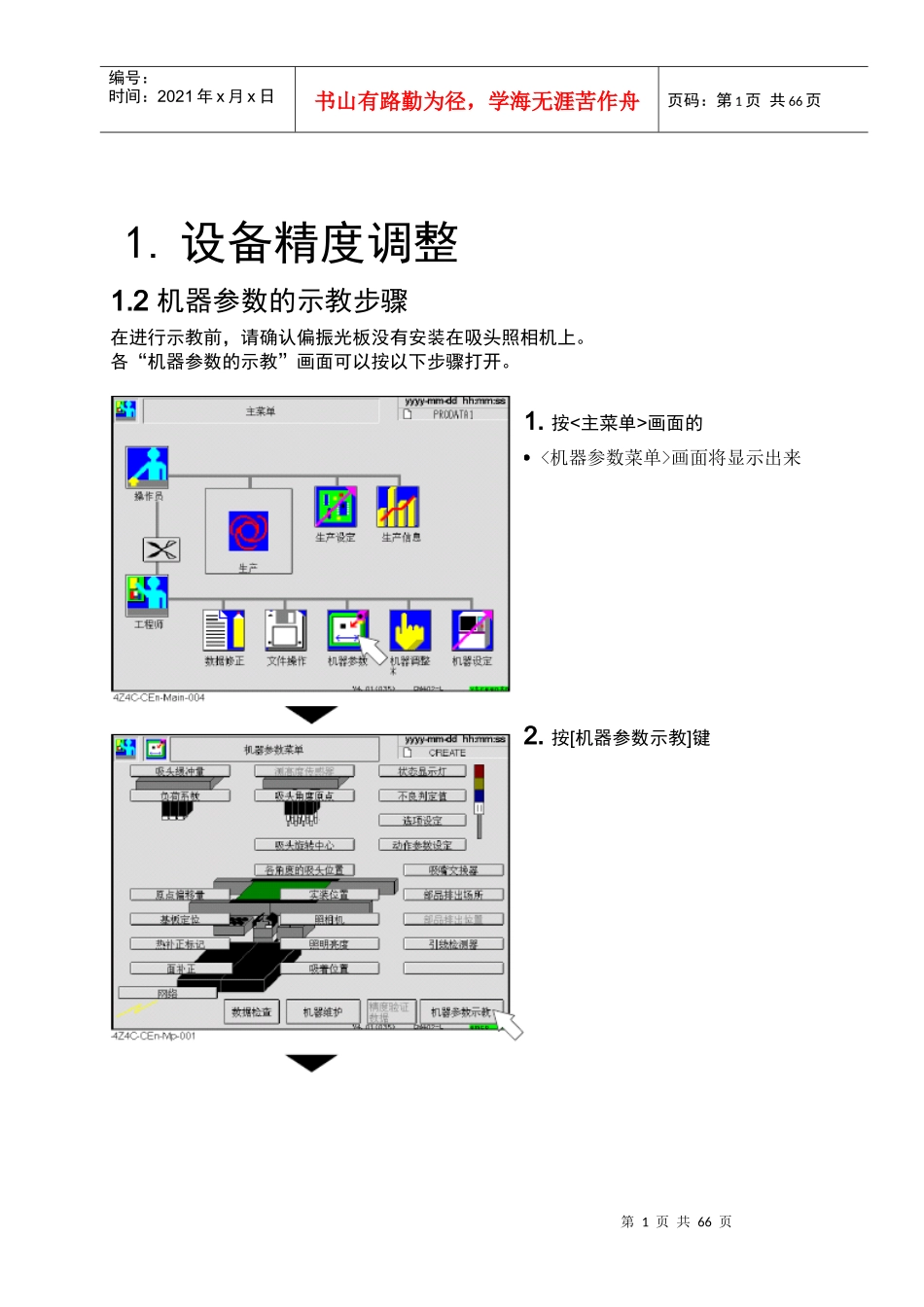

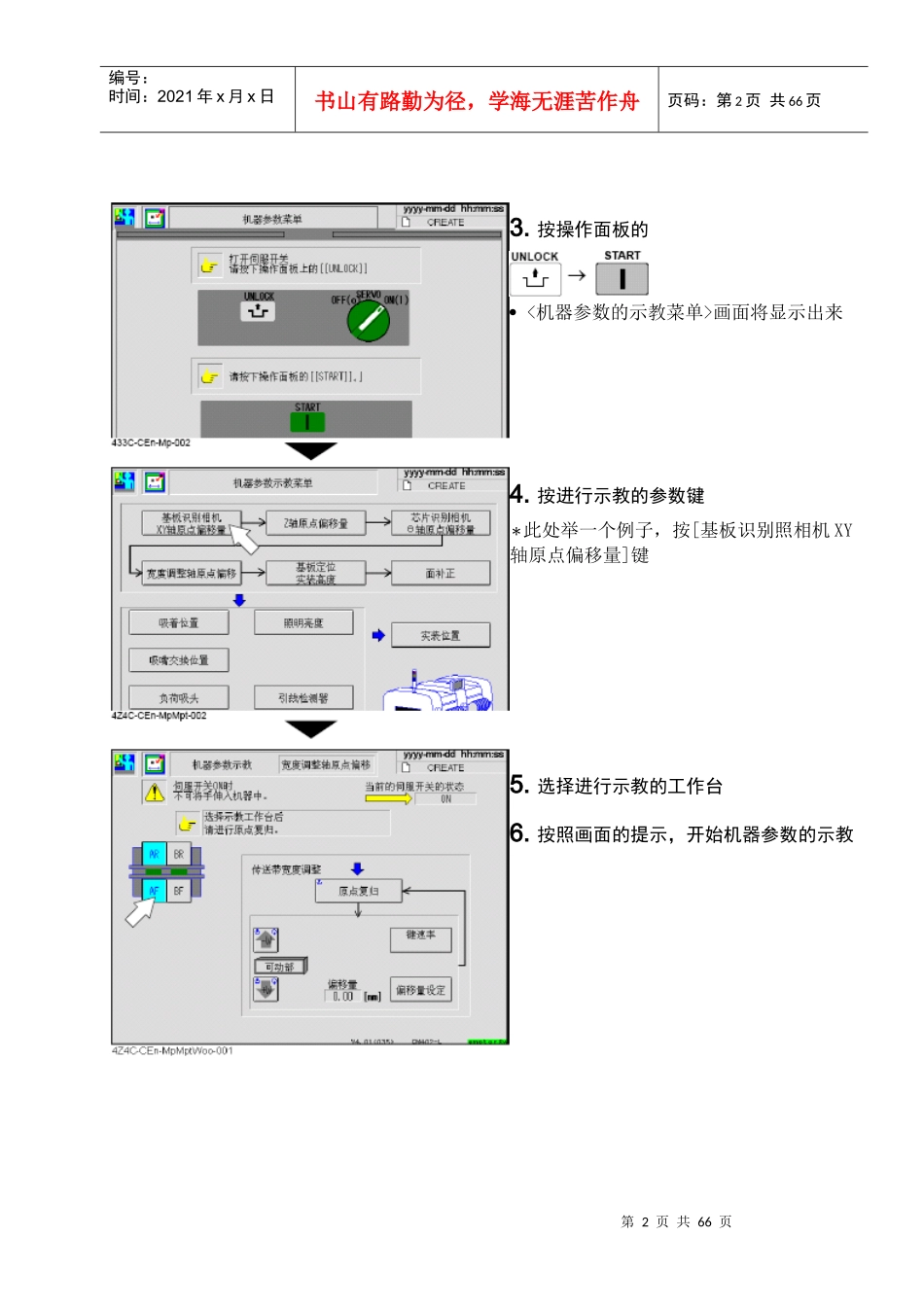

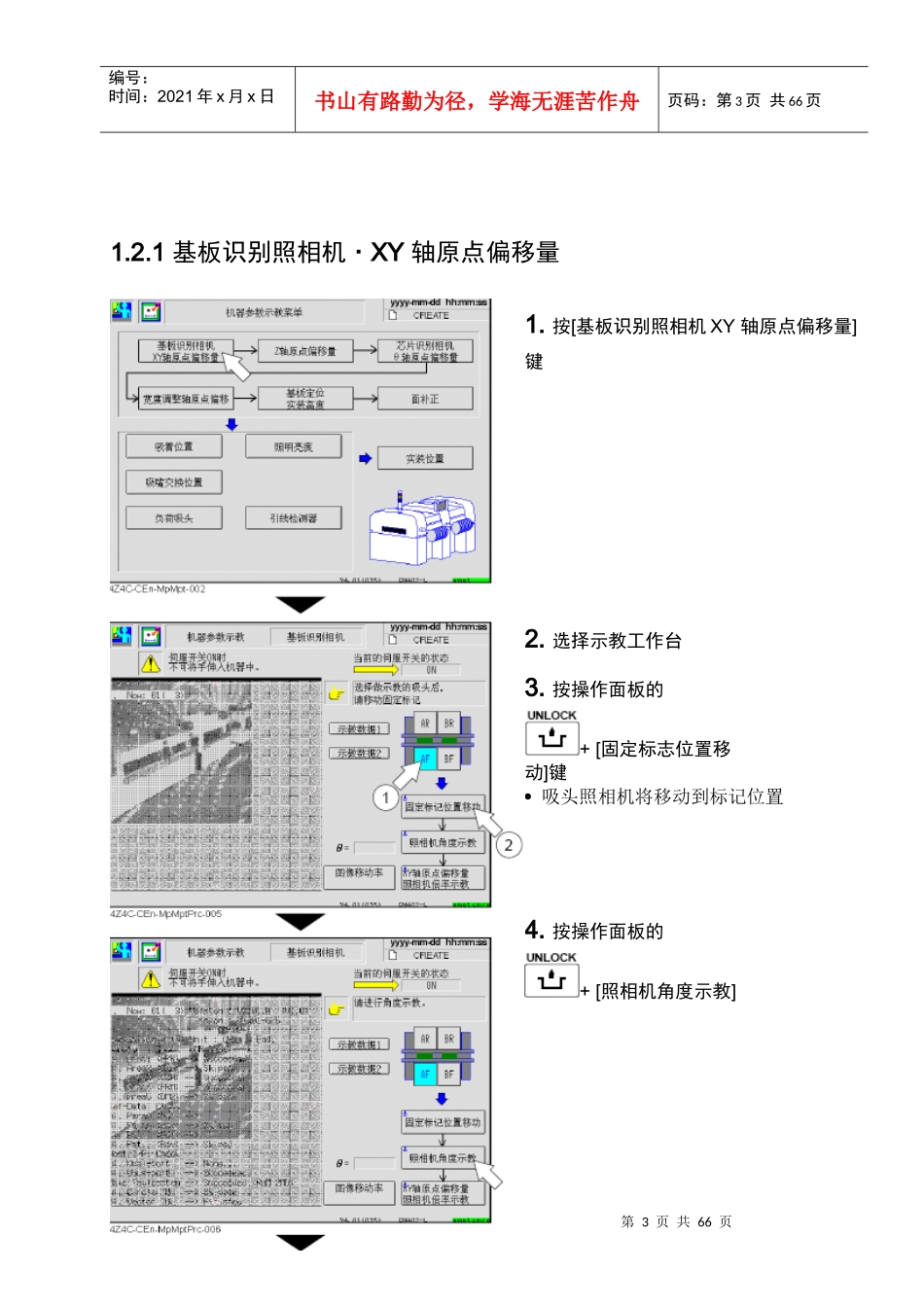

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页1.设备精度调整1.2机器参数的示教步骤在进行示教前，请确认偏振光板没有安装在吸头照相机上。各“机器参数的示教”画面可以按以下步骤打开。1.按<主菜单>画面的<机器参数菜单>画面将显示出来2.按[机器参数示教]键第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页3.按操作面板的<机器参数的示教菜单>画面将显示出来4.按进行示教的参数键∗此处举一个例子，按[基板识别照相机XY轴原点偏移量]键5.选择进行示教的工作台6.按照画面的提示，开始机器参数的示教第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页1.2.1基板识别照相机·XY轴原点偏移量1.按[基板识别照相机XY轴原点偏移量]键2.选择示教工作台3.按操作面板的+[固定标志位置移动]键吸头照相机将移动到标记位置4.按操作面板的+[照相机角度示教]第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页5.按操作面板的+[XY轴原点偏移量照相机倍率示教]键。∗重复步骤2.~5的操作，在其它工作台上也要进行同样的操作。6.按功能键。回到<机器参数示教菜单>画面第5页共66页第4页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共66页1.2.2Z轴原点偏移量A)高速吸头(8个吸嘴)时A)在使用8根130号吸嘴时(整体示教)1.按[Z轴原点偏移量]键2.选择示教工作台3.按操作面板的+[原点复归]键第6页共66页第5页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共66页4.按操作面板的+[量具设置]键5.将伺服开关置于OFF状态6.打开安全盖7.在整个吸嘴位置上安装130号吸嘴8.关闭安全盖9.将伺服开关置于ON状态第7页共66页第6页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共66页10.按操作面板的+[高度原点示教]键11.按操作面板的+[卸下夹具]键12.将伺服开关置于OFF状态13.打开安全盖14.取下吸嘴15.关闭安全盖16.将伺服开关置于ON状态∗重复步骤2.~16.的操作，在其它工作台上也要进行同样的操作第8页共66页第7页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共66页17.按功能键18.按操作面板的+[执行]键第9页共66页第8页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共66页B)使用1根130号吸嘴时(每个吸嘴的示教)1.按[Z轴原点偏移量]键2.选择示教工作台3.按[每个吸嘴]键4.按操作面板的+[原点复归]键5.按操作面板的+[量具设置]键第10页共66页第9页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共66页6.将伺服开关置于OFF状态7.打开安全盖8.在画面所显示的吸嘴位置上安装130号吸嘴9.关闭安全盖10.将伺服开关置于ON状态11.按操作面板的+[高度原点示教]键12.重复步骤5.~11.的操作，在吸嘴位置2到吸嘴位置8之间进行示教第11页共66页第10页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共66页13.按操作面板的+[卸下夹具]键14.将伺服开关置于OFF状态15.打开安全盖16.取下吸嘴17.关闭安全盖18.将伺服开关置于ON状态∗重复步骤2.~18.的操作，在其它工作台上也要进行同样的操作19.按功能键第12页共66页第11页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共66页20.按操作面板的+[执行]键∗吸头移向原点位置第13页共66页第12页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共66页B)多功能吸头(3个吸嘴)时A)使用3根1003号吸嘴时(整体示教)1.按[Z轴原点偏移量]键。2.选择示教工作台。3.按操作面板的+[原点复归]键。第14页共66页第13页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共66页4.按操作面板的+[量具设置]键5.将伺服开关置于OFF状态6.打开安全盖7.将1003号吸嘴安装在全部吸嘴位置上8.关闭安全盖9.将伺服开关置于ON...
