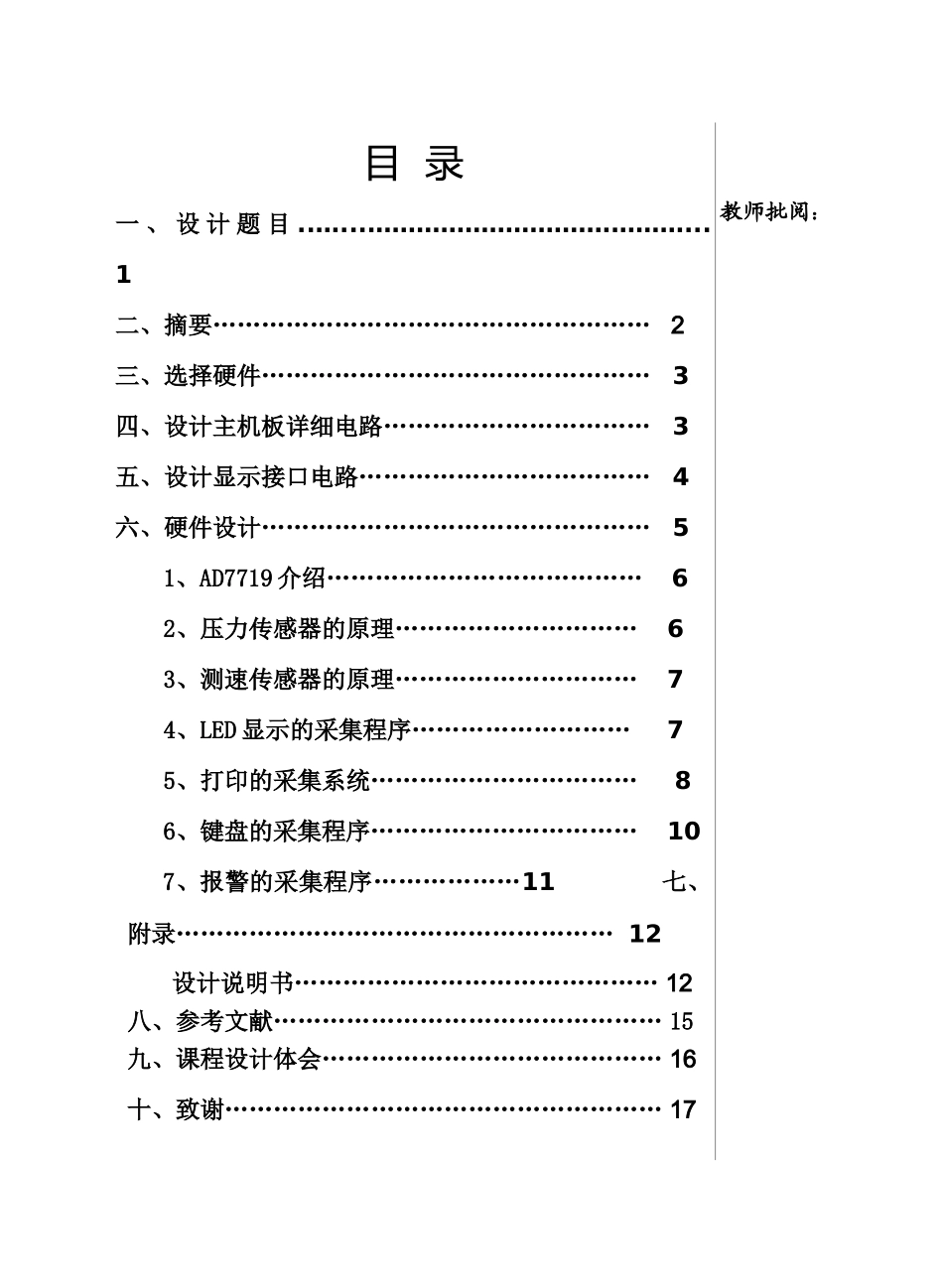

目录一、设计题目..…...…………………………………...1二、摘要………………………………………………2三、选择硬件…………………………………………3四、设计主机板详细电路……………………………3五、设计显示接口电路………………………………4六、硬件设计…………………………………………51、AD7719介绍…………………………………62、压力传感器的原理…………………………63、测速传感器的原理…………………………74、LED显示的采集程序………………………75、打印的采集系统……………………………86、键盘的采集程序……………………………107、报警的采集程序………………11七、附录………………………………………………12设计说明书………………………………………12八、参考文献…………………………………………15九、课程设计体会……………………………………16十、致谢………………………………………………17教师批阅：一．设计题目微机皮带称重系统设计设计课题内容与要求1.针对皮带输送装置，利用所学知识，设计皮带称重系统的总体方案、详细硬件方案、软件流程结构，并根据自己方案编写主要模块的程序，实现对输送物料（例煤）的称重计量。该称重系统要求的功能：1)能显示瞬时皮带流量和累加流量。2)能打印瞬时皮带流量和累加流量。3)能输出瞬时皮带流量和累加流量电流信号到其他后端设备。4)可在线设置或修改参数和状态，具越限报警功能。2.设计内容：1)选择传感器，CPU等，设计总体方案。2)画出系统框图及逻辑电路图。3)设计主机板详细电路（CPU，RAM，ROM等）。4)设计模拟量输出/输入通道详细电路。5)设计显示接口电路。6)根据硬件设计，编写数据采集程序。教师批阅：7)撰写设计说明书，要求字迹清楚，图表规范。二、摘要摘要：提出了电子称重式给煤机控制器的一种称重计量的技术方案，介绍了新型A/D转换芯片AD7719的原理及其与微控制器的硬件接口，用于给煤机计量和控制装置中，实现给煤量的高精度计量，适合各种电子称重给煤机使用，选择CPU：51单片机ROM：2764，RAM：6264，6段LED显示器。关键词称重式给煤机，单片机，计量模块：AD7719，LCD显示器，CPU：51单片机，ROM：27256，RAM：62256。Abstact:Atechnicalschemeofweighandmeterageforcontrollingunitofweighingcoalfeederisgiven.TheprincipleonAD7719-anewADconvertingchipandhardwareinterfacewithMCUisintroduced.Itisabletouseinthemeterageforcontrolunitofcoalfeederandtorealizeprecisemeterageofflux.Itadapttobeingusedatweighingcoalfeederinpowerplant.KEYwords:weighingcoalfeeder;SCM：51;metering教师批阅：module;AD7719,LEDdisplay;ROM27256;RAM:62256三、选择硬件CPU：51单片机，ROM：2764，RAM：6264，BLR-2SS称重式传感器，60-12C测速传感器，6段LED显示器，打印机，报警系统，AD7719称重测量模块，8155端口扩展，74LS737地址锁存器四、设计主机板详细电路教师批阅：五、设计显示接口电路教师批阅：六、硬件设计1．AD7719介绍AD公司推出的AD7719是一种内置了数字滤波器和信号调理电路的24位A/D转换器件，可利用于低频测量的2通道的模拟前端。该器件可以接受直接来自传感器的低电压输入信号，然后产生串行的数字输出，利用转换技术实现24位无遗失代码性能。选定的输入信号被送到增益可编程专用前端，片内数字滤波器对信号进行处理，通过片内控制寄存器可调节滤波器的截止频率和输出更新率。AD7719由缓冲器、可编程增益放大器（PGA）、可编程数字滤波器等组成。能直接将传感器检测到的微小信号进行A/D转换，它具有高分辨率、宽动态范围、自校准、优良的抗噪声性能以及低电压、低功耗等特点，非常适合于称量系统中微信号处理的需要。用AD7719实现称重测量的原理：称重测量模块由应变式称重传感器、AD7719模数转换器组成。称重计量输入为重力传感器（电阻应变电桥）输入。重力传感器将皮带上的煤重转变成较弱的电压信号，直接经具有完整模拟前端的AD7719调理、放大和A/D转换，转换成数字信号送往单片机进行运算处理。可以通过单片机软件编程，方便地确定输入通道、放大器增...
