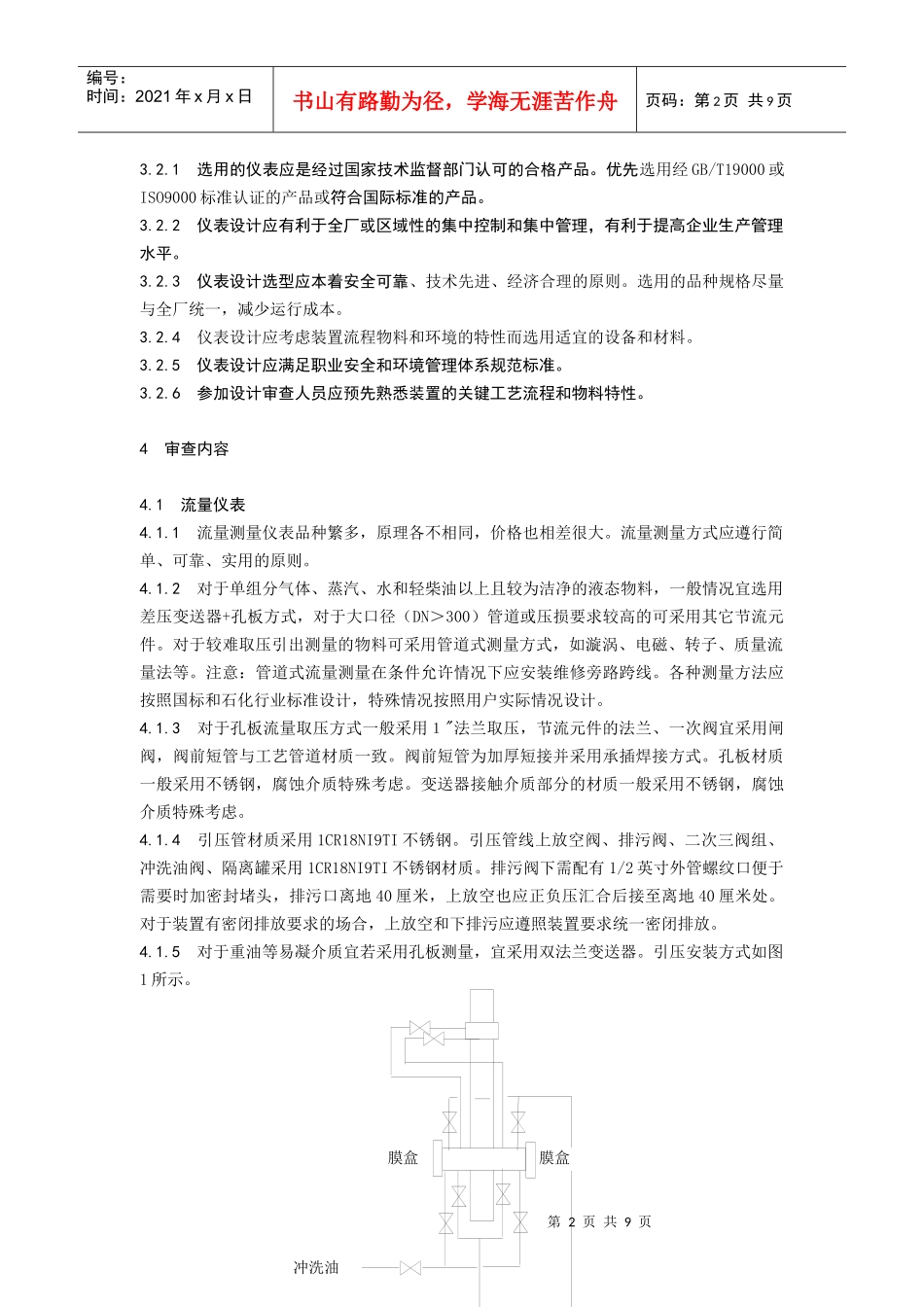

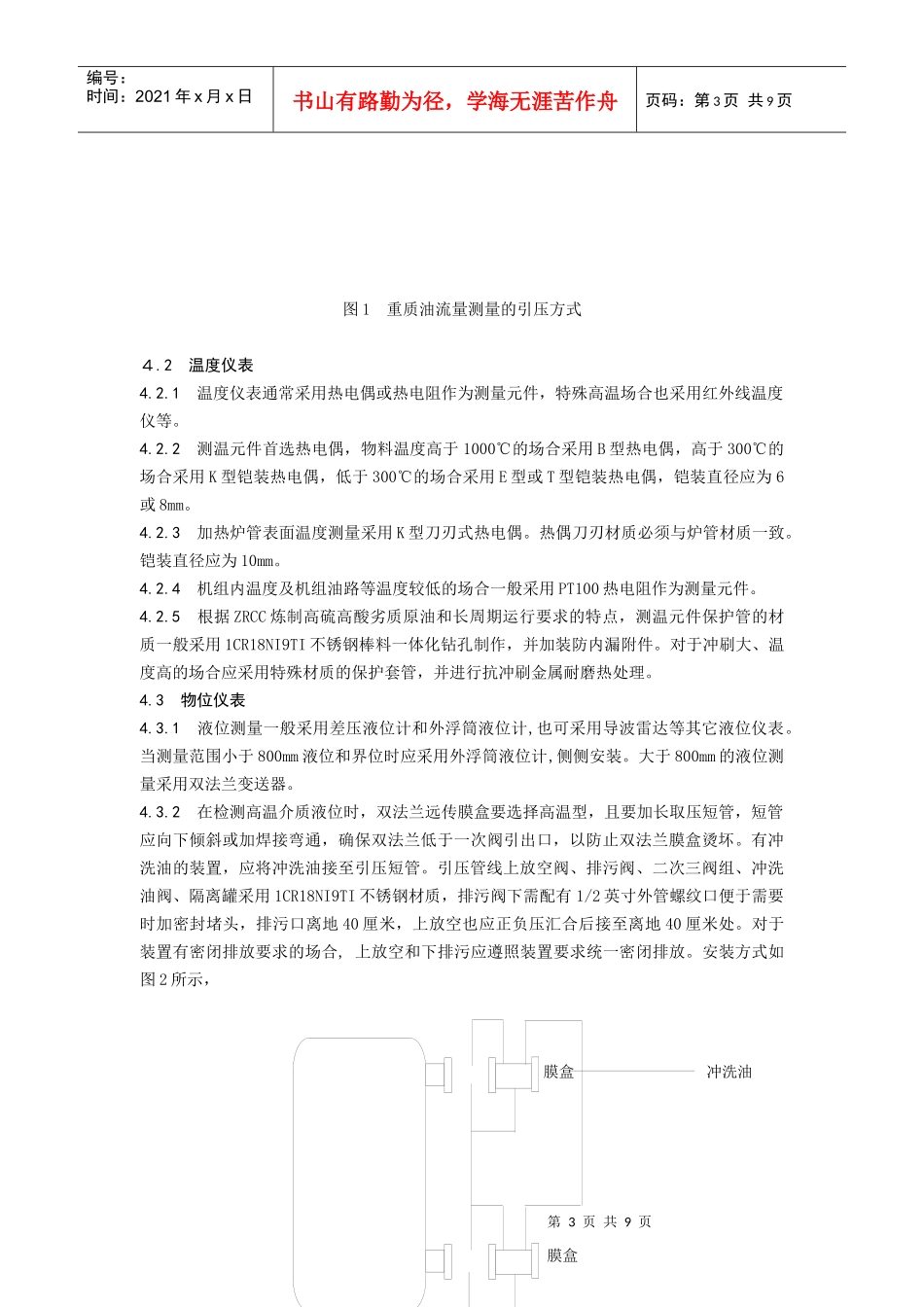

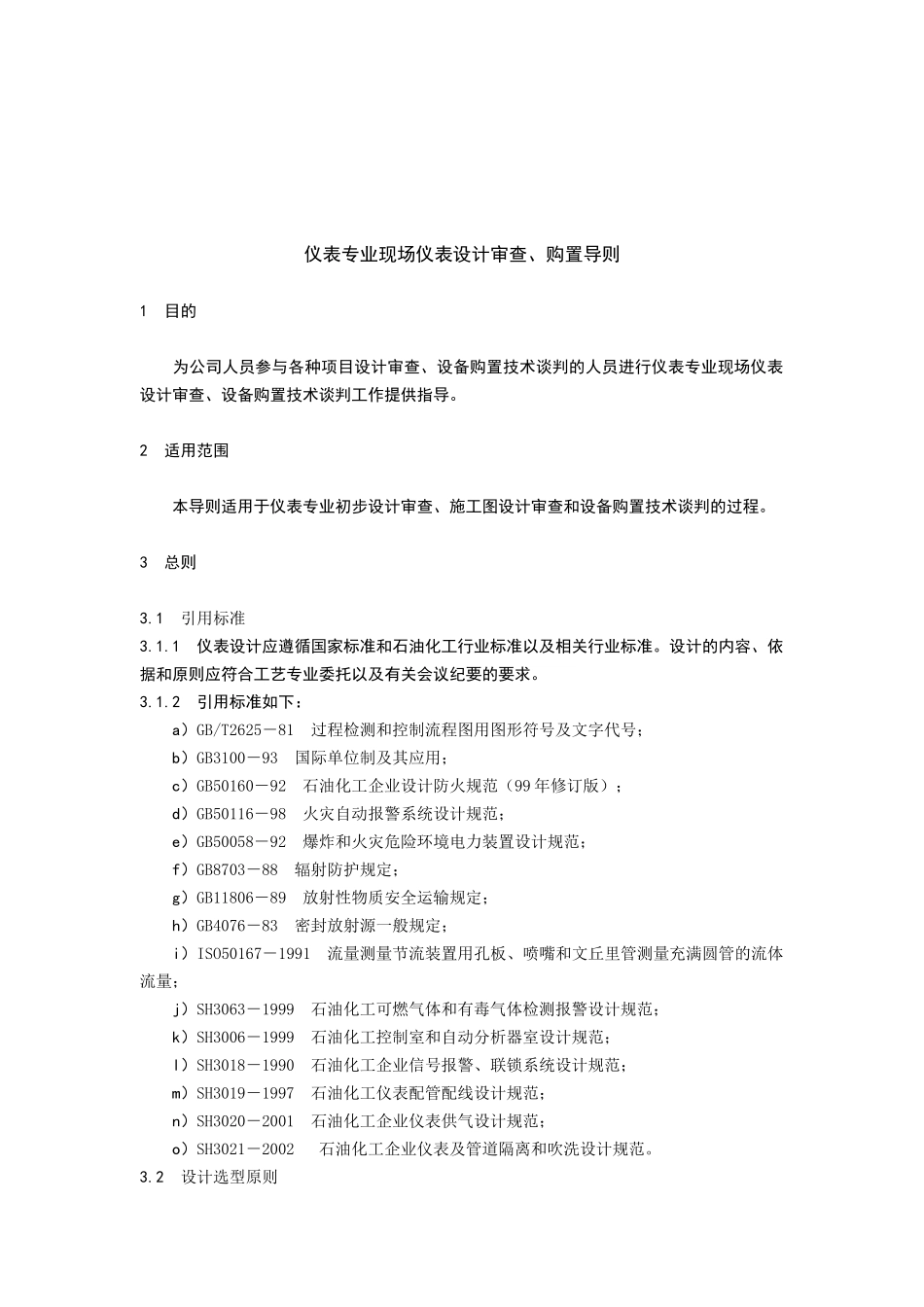

仪表专业现场仪表设计审查、购置导则1目的为公司人员参与各种项目设计审查、设备购置技术谈判的人员进行仪表专业现场仪表设计审查、设备购置技术谈判工作提供指导。2适用范围本导则适用于仪表专业初步设计审查、施工图设计审查和设备购置技术谈判的过程。3总则3.1引用标准3.1.1仪表设计应遵循国家标准和石油化工行业标准以及相关行业标准。设计的内容、依据和原则应符合工艺专业委托以及有关会议纪要的要求。3.1.2引用标准如下：a）GB/T2625－81过程检测和控制流程图用图形符号及文字代号；b）GB3100－93国际单位制及其应用；c）GB50160－92石油化工企业设计防火规范（99年修订版）；d）GB50116－98火灾自动报警系统设计规范；e）GB50058－92爆炸和火灾危险环境电力装置设计规范；f）GB8703－88辐射防护规定；g）GB11806－89放射性物质安全运输规定；h）GB4076－83密封放射源一般规定；i）ISO50167－1991流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量；j）SH3063－1999石油化工可燃气体和有毒气体检测报警设计规范；k）SH3006－1999石油化工控制室和自动分析器室设计规范；l）SH3018－1990石油化工企业信号报警、联锁系统设计规范；m）SH3019－1997石油化工仪表配管配线设计规范；n）SH3020－2001石油化工企业仪表供气设计规范；o）SH3021－2002石油化工企业仪表及管道隔离和吹洗设计规范。3.2设计选型原则第2页共9页冲洗油膜盒膜盒编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3.2.1选用的仪表应是经过国家技术监督部门认可的合格产品。优先选用经GB/T19000或ISO9000标准认证的产品或符合国际标准的产品。3.2.2仪表设计应有利于全厂或区域性的集中控制和集中管理，有利于提高企业生产管理水平。3.2.3仪表设计选型应本着安全可靠、技术先进、经济合理的原则。选用的品种规格尽量与全厂统一，减少运行成本。3.2.4仪表设计应考虑装置流程物料和环境的特性而选用适宜的设备和材料。3.2.5仪表设计应满足职业安全和环境管理体系规范标准。3.2.6参加设计审查人员应预先熟悉装置的关键工艺流程和物料特性。4审查内容4.1流量仪表4.1.1流量测量仪表品种繁多，原理各不相同，价格也相差很大。流量测量方式应遵行简单、可靠、实用的原则。4.1.2对于单组分气体、蒸汽、水和轻柴油以上且较为洁净的液态物料，一般情况宜选用差压变送器+孔板方式，对于大口径（DN＞300）管道或压损要求较高的可采用其它节流元件。对于较难取压引出测量的物料可采用管道式测量方式，如漩涡、电磁、转子、质量流量法等。注意：管道式流量测量在条件允许情况下应安装维修旁路跨线。各种测量方法应按照国标和石化行业标准设计，特殊情况按照用户实际情况设计。4.1.3对于孔板流量取压方式一般采用１"法兰取压，节流元件的法兰、一次阀宜采用闸阀，阀前短管与工艺管道材质一致。阀前短管为加厚短接并采用承插焊接方式。孔板材质一般采用不锈钢，腐蚀介质特殊考虑。变送器接触介质部分的材质一般采用不锈钢，腐蚀介质特殊考虑。4.1.4引压管材质采用1CR18NI9TI不锈钢。引压管线上放空阀、排污阀、二次三阀组、冲洗油阀、隔离罐采用1CR18NI9TI不锈钢材质。排污阀下需配有1/2英寸外管螺纹口便于需要时加密封堵头，排污口离地40厘米，上放空也应正负压汇合后接至离地40厘米处。对于装置有密闭排放要求的场合，上放空和下排污应遵照装置要求统一密闭排放。4.1.5对于重油等易凝介质宜若采用孔板测量，宜采用双法兰变送器。引压安装方式如图1所示。第3页共9页第2页共9页冲洗油膜盒膜盒编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图1重质油流量测量的引压方式４.2温度仪表4.2.1温度仪表通常采用热电偶或热电阻作为测量元件，特殊高温场合也采用红外线温度仪等。4.2.2测温元件首选热电偶，物料温度高于1000℃的场合采用B型热电偶，高于300℃的场合采用K型铠装热电偶，低于300℃的场合采用E型或T型铠装热电偶，铠装直径应为6或8mm。4.2.3加热炉管表面温度测量采用K型刀刃式热电偶。热偶刀刃材质必须与炉管材质一致。铠装直径应为10mm。4.2.4机组内温度及...
