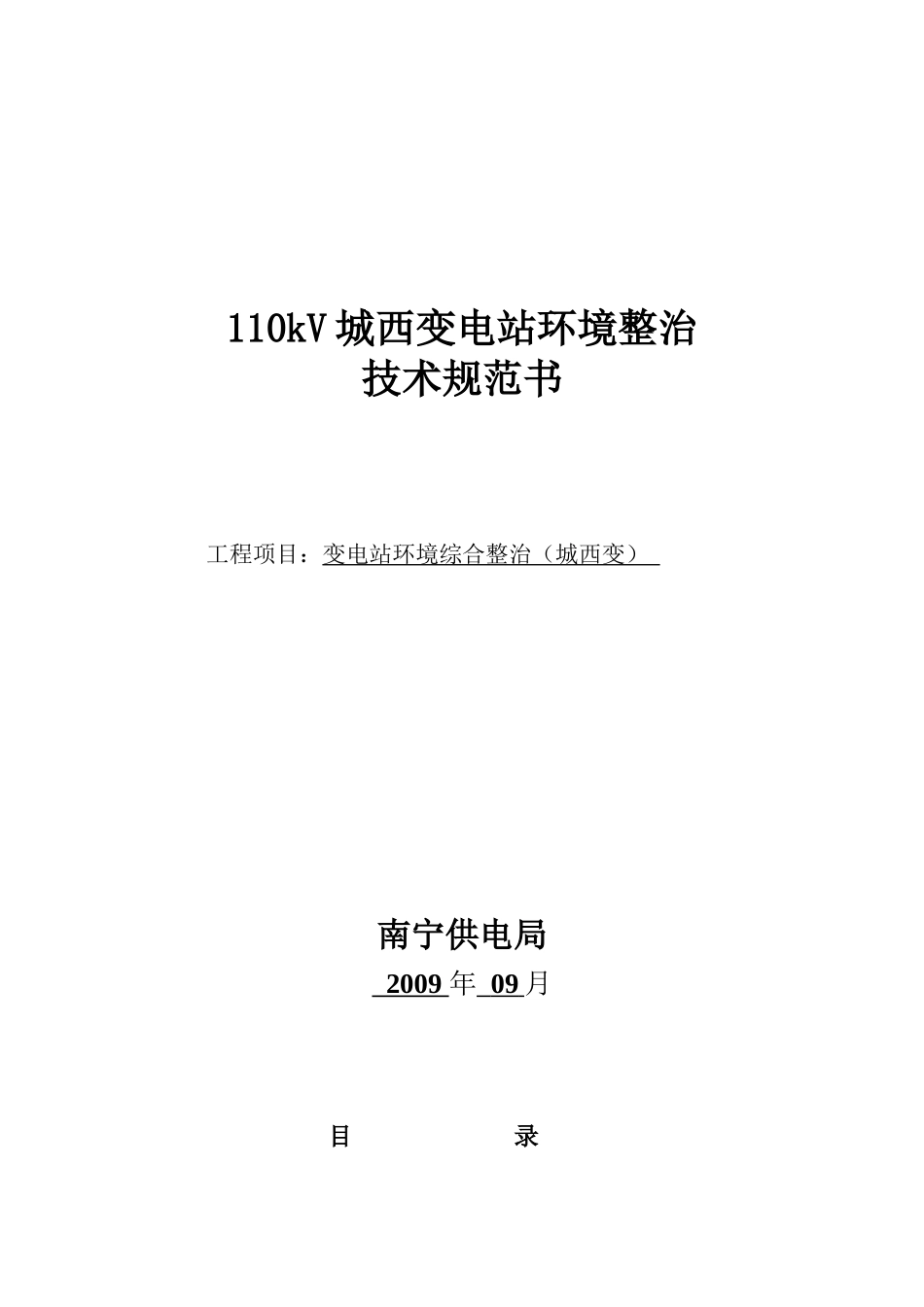

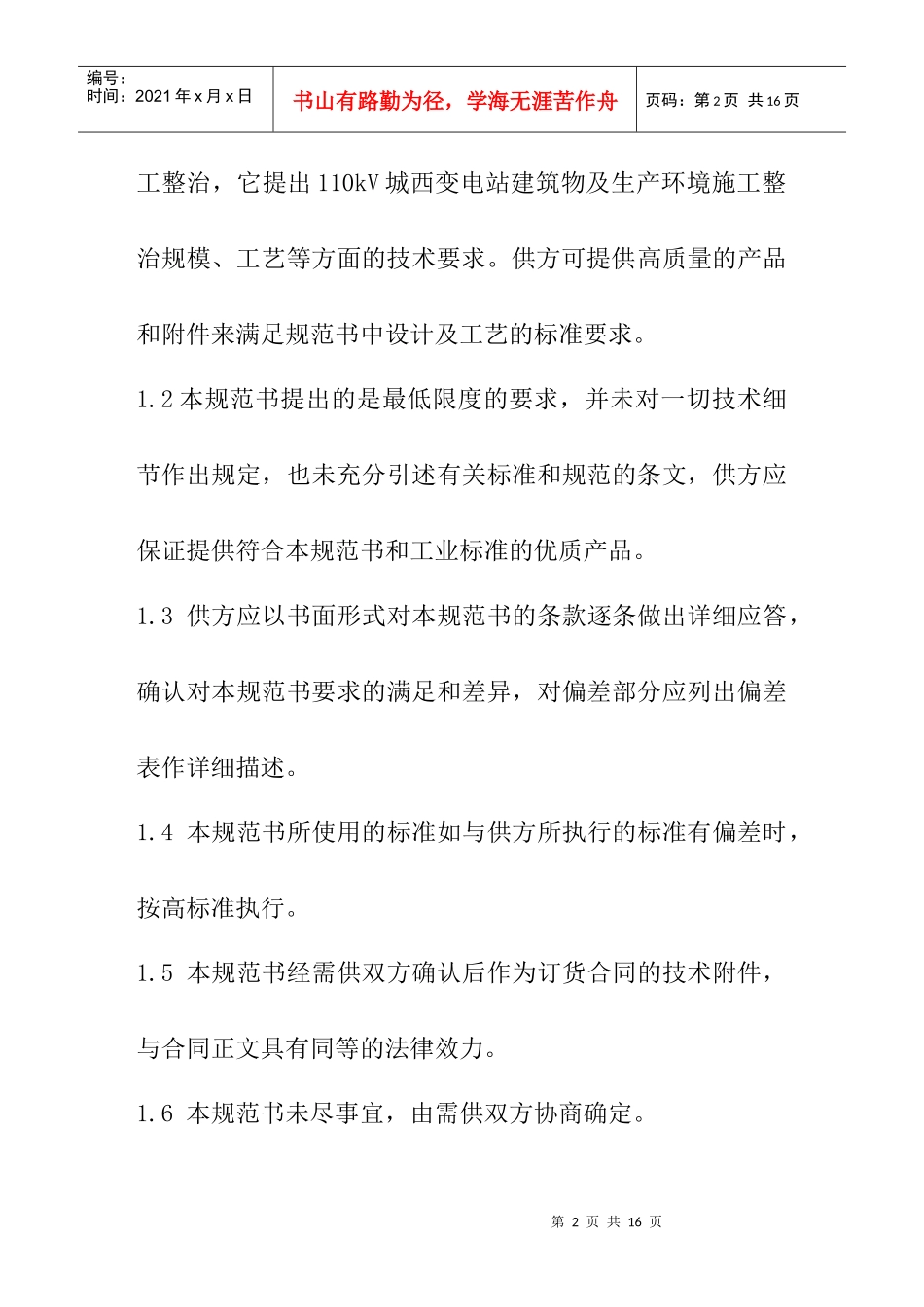

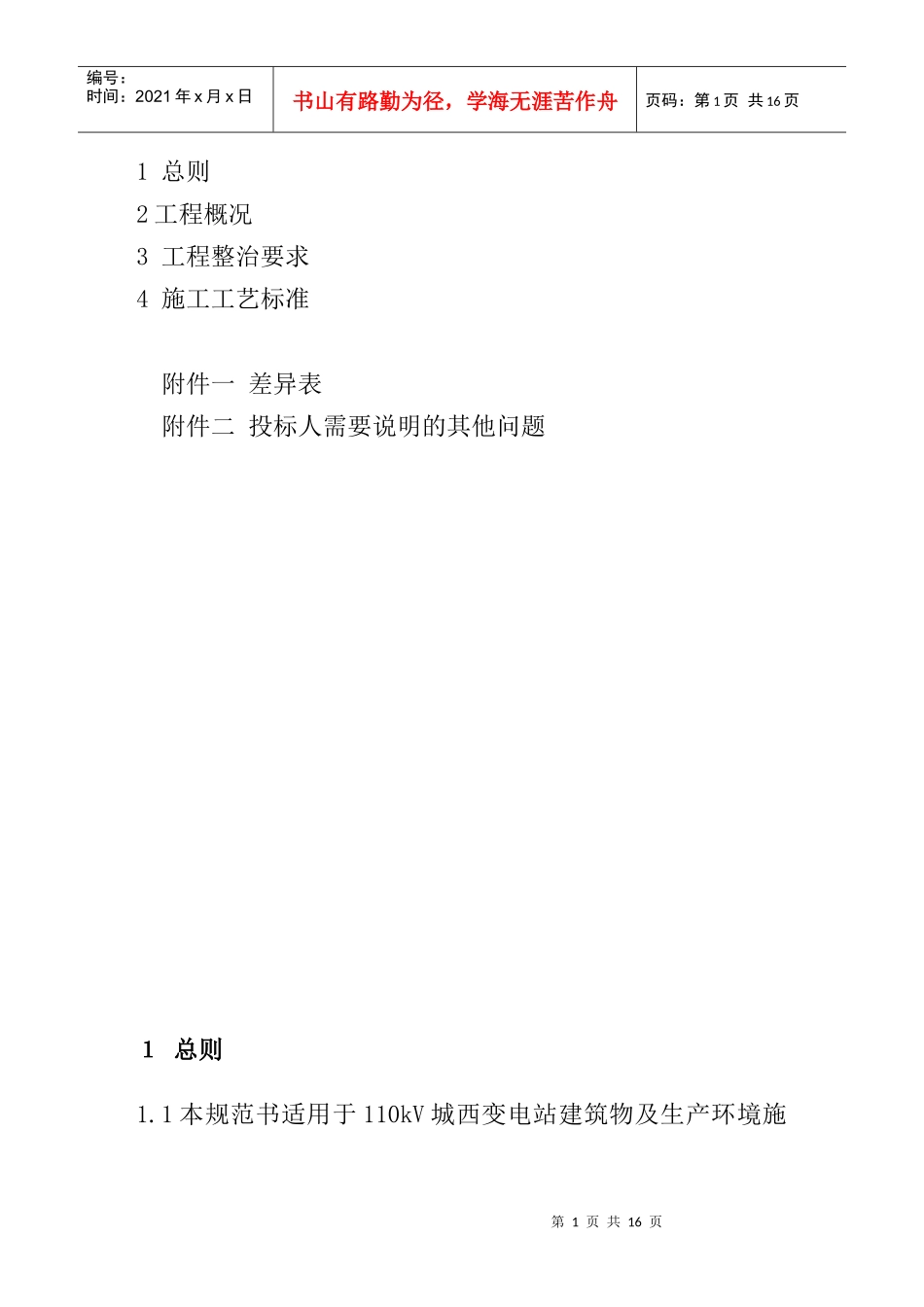

110kV城西变电站环境整治技术规范书工程项目:变电站环境综合整治(城西变)南宁供电局2009年09月目录第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共16页1总则2工程概况3工程整治要求4施工工艺标准附件一差异表附件二投标人需要说明的其他问题1总则1.1本规范书适用于110kV城西变电站建筑物及生产环境施第2页共16页第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共16页工整治,它提出110kV城西变电站建筑物及生产环境施工整治规模、工艺等方面的技术要求。供方可提供高质量的产品和附件来满足规范书中设计及工艺的标准要求。1.2本规范书提出的是最低限度的要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应保证提供符合本规范书和工业标准的优质产品。1.3供方应以书面形式对本规范书的条款逐条做出详细应答,确认对本规范书要求的满足和差异,对偏差部分应列出偏差表作详细描述。1.4本规范书所使用的标准如与供方所执行的标准有偏差时,按高标准执行。1.5本规范书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。1.6本规范书未尽事宜,由需供双方协商确定。第3页共16页第2页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共16页1.7标准本规范书提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,对国家有关的强制性标准,必须满足其要求。供方在执行本规范书所列标准有矛盾时,按较高标准执行。2工程概况2.1铲除主控楼外墙砖、外墙面抹灰,重新刷涂建筑物外、内墙涂料,更换门。2.2更换主控楼排水管。2.3翻修变电站内道路、场地及补种草皮。2.4翻修变电站围墙、刷涂涂料。2.5翻修主控楼内地板,涂刷自流平涂料。3工程整治要求3.1主控楼外墙面主控楼外墙面粘贴釉面全部凿开,全部进行处理为涂料形式。3.2主控楼内墙面主控楼内各房间内墙全部重新刮腻子,刷乳胶漆,材料第4页共16页第3页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共16页应采用无毒、无害、无污染的环保内墙漆。内墙面全部重新处理时,配合进行照明线路、配电箱改造、吊顶改造等进行。3.3主控楼屋面主控楼屋面隔热层全部撬开,全部重新制作。3.4主控楼地板地板改造主控室及其他使用环氧自流平地板。3.5主控楼门主控楼的房门部分进行更换,安全工器具室门1个,杂物间门1个、工具室1个、门卫室1个、备用室2个合计6个门更换为钢制木门;10kV配电室2个门、电缆门2个、过道门2个合计6个门更换未钢制防盗门;卫生间2个门、厨房1个门合计3个门更换为塑钢制门。(注:所有更换的门由甲方提供材料、安装,乙方负责修补。)3.6主控楼排水系统。变电站主控楼排水系统已使用多年,排水管道已老化、渗漏,排水系统改造为出水口埋设到地下。3.6卫生间由于运行多年变电站卫生间门已老化,卫生间墙面重新粉刷涂料。3.7配电室地面配电室地面是水泥地面,直接在水泥地面上涂地坪涂料,地坪涂料的施工工艺:耐磨、耐压、耐冲击,有一定弹性,通常只有人行活动区域,涂层厚度约2毫米;使用寿命8年以上。第5页共16页第4页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共16页3.8配电室大门配电室更换成品的双开门钢门;大门安装前,应先检查大门的制作质量及门柱预埋件埋设是否符合标准要求;安全出口的门应该设置为由内向外推门。(注:所有更换的门由甲方提供材料、安装,乙方负责修补。)3.9配电室室内电缆沟电缆沟经过运行多年及技改、大修经常翻动,造成电缆沟大部份已损坏严重。更换所有室内电缆沟盖板,要求应与室内地面同一水平高度,盖板面统一不得大小高低不一致保证盖板的平整和美观,新电缆沟盖板选择厚度为5CM的热镀锌角钢电缆沟盖板。3.10变电站道路及场地路面重新采用敷设改性沥青的方法,直接在旧路面的基础上直接铺设沥青,如铺设水泥路面在施工时路面应达到光洁且无凹陷积水缺陷的要求,110kV设备区道路两边安装路沿石,围墙边草地硬化,主变旁场地硬化,110kV设备区补种草皮。3.11安装及售...
