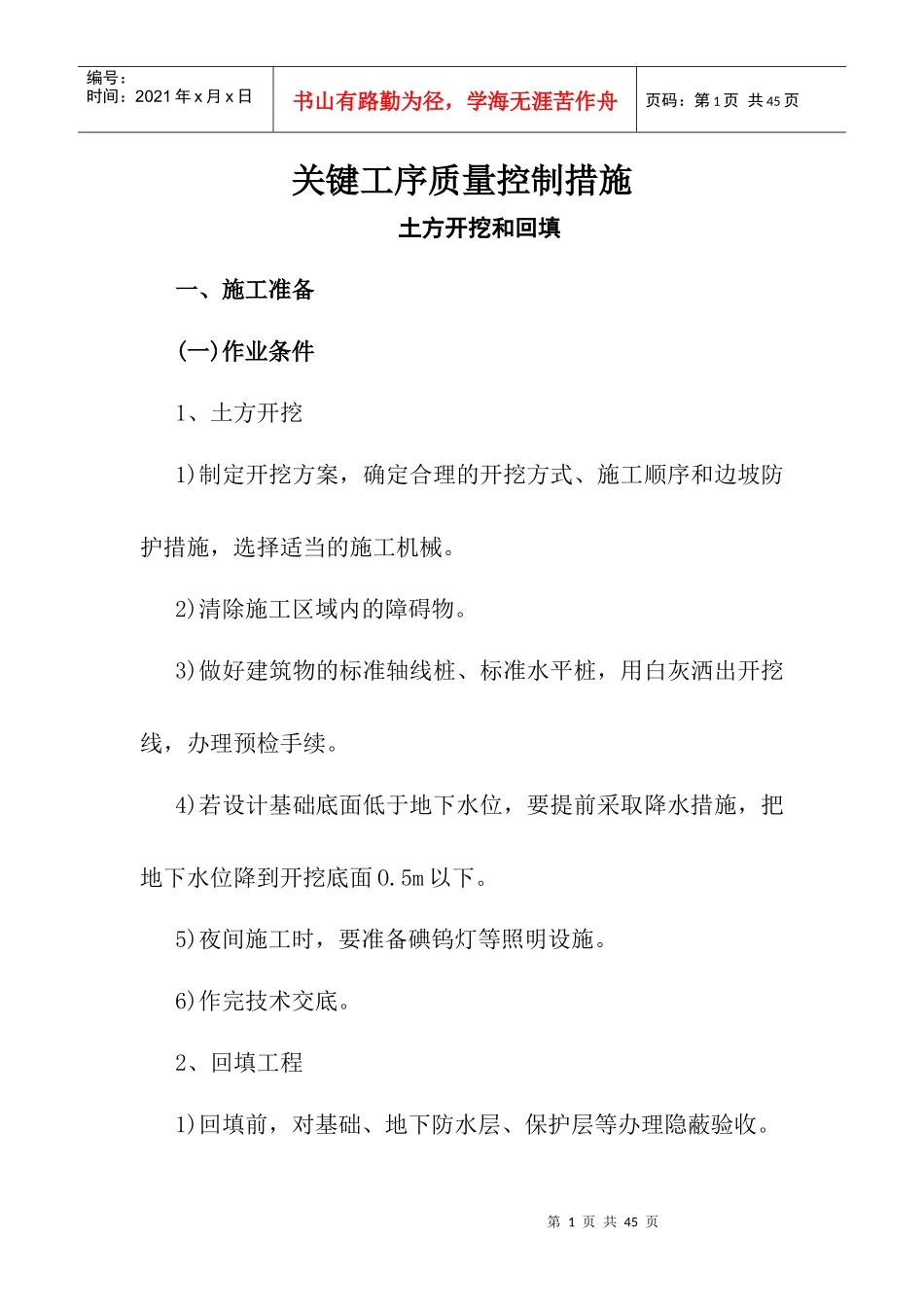

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页关键工序质量控制措施土方开挖和回填一、施工准备(一)作业条件1、土方开挖1)制定开挖方案，确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械。2)清除施工区域内的障碍物。3)做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，办理预检手续。4)若设计基础底面低于地下水位，要提前采取降水措施，把地下水位降到开挖底面O.5m以下。5)夜间施工时，要准备碘钨灯等照明设施。6)作完技术交底。2、回填工程1)回填前，对基础、地下防水层、保护层等办理隐蔽验收。第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页2)将基坑内的杂物、积水等清理干净。3)房心、管沟的回填应在上下水道的安装完成以后进行。4)施工前做好水平高程的设置。在基槽边上钉水平橛，在基础墙表面划分层线。5)作完技术交底。二、质量要求(一)土方开挖质量要求1、主控项目(1)标高的允许偏差(单位：mm)1)桩基、基坑、基槽的允许偏差值+O、-50。2)挖方场地平整允许偏差值：a)人工±30；b)机械±503)管沟允许偏差值+O、-50。4)地(路)面基层允许偏差值+O、-50。(2)长度、宽度(由设计中心线向两边量)允许偏差值(单位：第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页mm)1)桩基、基坑、基槽的允许偏差值+200、-50。2)挖方场地平整：a)人工+300、-100；b)机械+500、-100：3)管沟允许偏差值-O、+100。3)边坡：设计要求。2、一般项目(1)表面平整度(单位：mm)1)桩基、基坑、基槽的允许偏差值20。2)挖方场地平整允许偏差值：a)人工的为20b)机械的为503)管沟20。4)地(路)面基层20。(2)基底土性：设计要求(二)土方回填质量要求第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页1、主控项目(1)标高的允许偏差(单位：mm)1)桩基、基坑、基槽的允许偏差值-50。2)挖方场地平整允许偏差值：a)人工±30；b)机械的±50；3)管沟允许偏差值+0、-50。4)地(路)面基层允许偏差值+O、-50。(2)分层压实系数：设计要求。2、一般项目(1)回填土料：设计要求。(2)分层厚度及含水量：设计要求。(3)表面平整度(单位：mm)1)桩基、基坑、基槽的允许偏差值20。2)挖方场地平整允许偏差值：a)人工20；b)机械30；第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页3)管沟20。4)地(路)面基层20三、工艺流程(一)土方开挖测量放线、验线——开挖——修槽——钎探——验槽(二)回填工程分层回填夯实——取样试验——至计划高程四、操作工艺(一)土方开挖1、人工开挖浅基础、管沟等一般顺序为：测量放线——切线分层开挖——修坡——整平挖土自上而下水平分段进行，每层O.3m左右，边挖边检查槽宽，至设计标高后，统一进行修坡清底。相邻基坑开挖时，要按照先深后浅或同时进行开挖的原则施工。2、机械开挖一般深度2m以内的大面积开挖，宜采用推土机或装载机推第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页土和装土；对长度和宽度较大的大面积土方一次开挖，可采用铲运机铲土；对面积大且深的基坑，可采用液压正、反铲开挖；深5m以上的设备基础或高层建筑地下室深基坑，宜分层开挖。一般机械土方开挖由翻斗汽车配合运土。机械开挖时，要配合少量人工清土，将机械挖不到的地方运到机械作业半径内，由机械运走。机械开挖在接近槽底时，用水准仪控制标高，预留20～30cm土层人工开挖，以防止超挖。3、开挖到距槽底50cm以内后，测量人员抄出距槽底50cm的水平标志线，然后在槽帮上或基坑底部钉上小木橛，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。4、土方开挖完毕后，对基地要进行钎探。若设计无特殊说明，钎探布置按下表执行。槽宽(cm)排列方式间距(m)深度(m)小于80中心一排1.51.5第7页共45页第6页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
