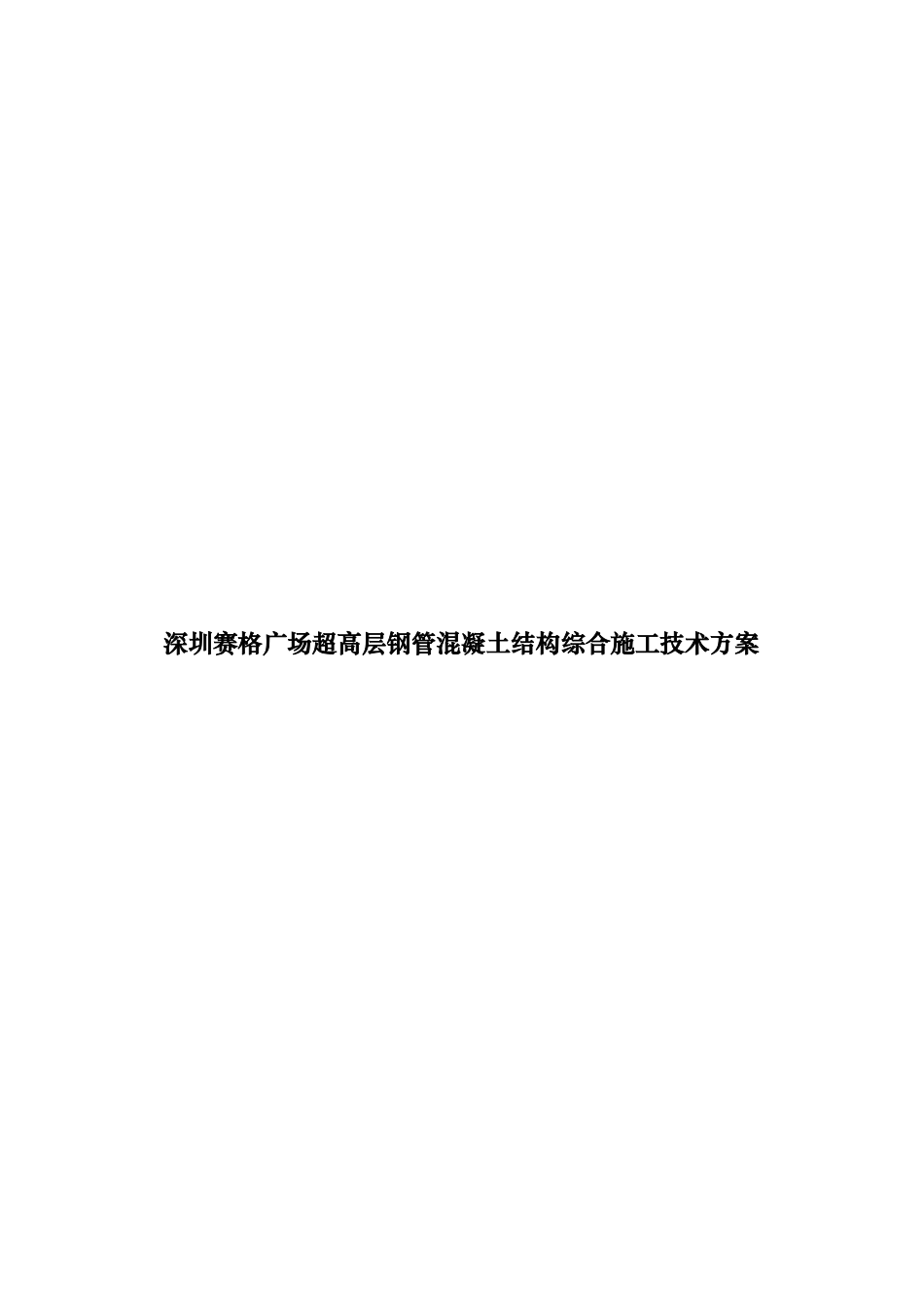

深圳赛格广场超高层钢管混凝土结构综合施工技术方案VIP免费

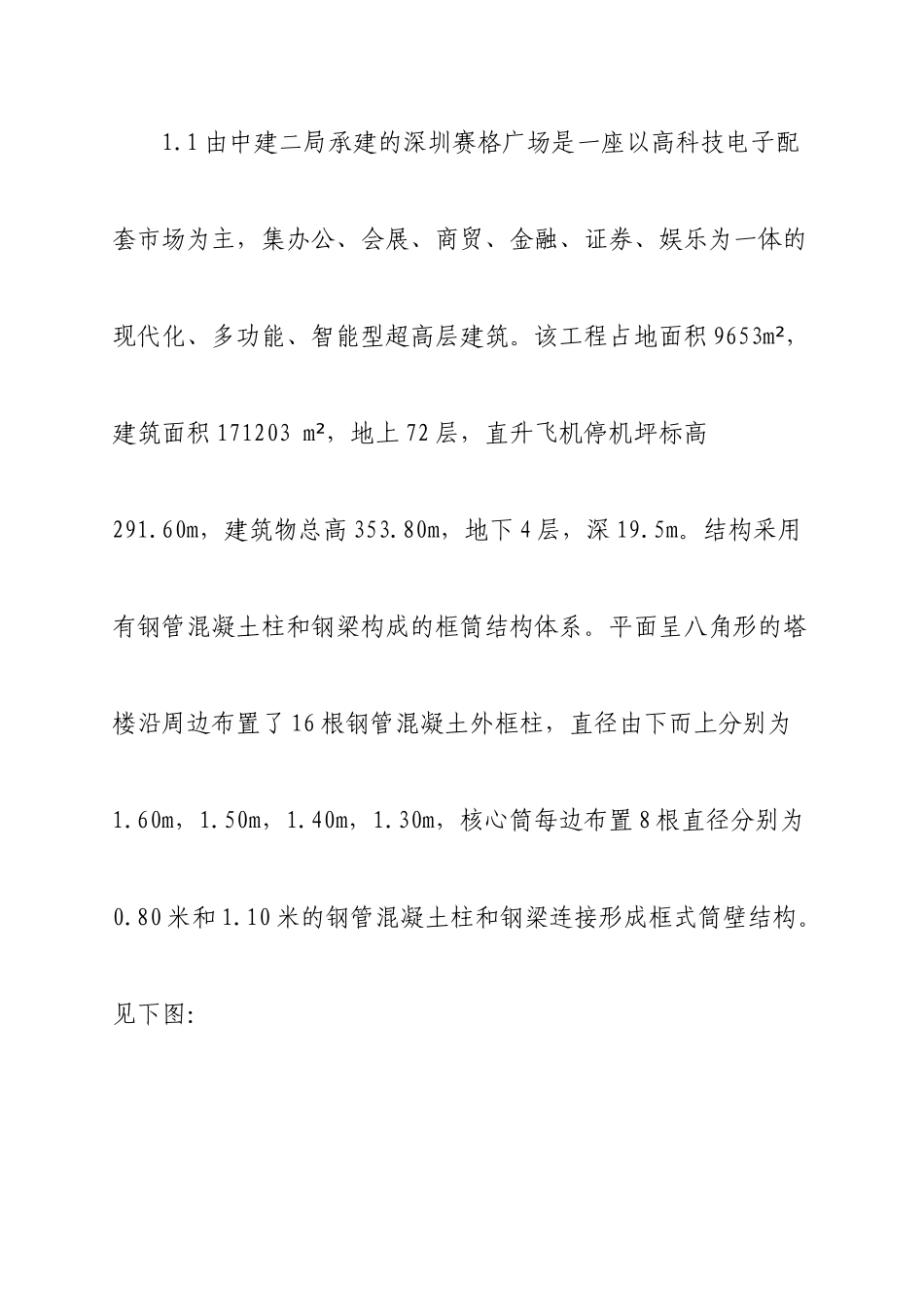

深圳赛格广场超高层钢管混凝土结构综合施工技术方案1.0工程概况1.1由中建二局承建的深圳赛格广场是一座以高科技电子配套市场为主，集办公、会展、商贸、金融、证券、娱乐为一体的现代化、多功能、智能型超高层建筑。该工程占地面积9653m²，建筑面积171203m²，地上72层，直升飞机停机坪标高291.60m，建筑物总高353.80m，地下4层，深19.5m。结构采用有钢管混凝土柱和钢梁构成的框筒结构体系。平面呈八角形的塔楼沿周边布置了16根钢管混凝土外框柱，直径由下而上分别为1.60m，1.50m，1.40m，1.30m，核心筒每边布置8根直径分别为0.80米和1.10米的钢管混凝土柱和钢梁连接形成框式筒壁结构。见下图：核心筒内纵横两个方向各布置了4道劲性混凝土剪力墙，使核心筒形成了大厦坚强的抗侧力构件。核心筒与外框柱之间是焊接工字型钢梁，在钢梁上铺设压型钢板，并在钢梁上翼缘上焊接抗剪栓钉，其上浇注钢筋混凝土，形成一个整体的组合结构楼面。沿塔楼竖向，从裙房顶开始每隔15层设置一道加强层，在加强层内、核心筒与外框柱之间设置了16榀钢桁架，并在该层的外框柱周边又设置了周边钢桁架。加强层形成了相对刚性的整体，增强了塔楼外框架与核心筒的共同工作性能，构成强大的空间抗侧力结构体系，承担风荷载和地震荷载作用。1.2施工技术概述钢管混凝土结构施工过程由两个部分组成。其一是钢结构的制作与安装：包括钢管的制作与安装、钢梁的制作与安装、构件节点的焊接与栓接、钢结构的涂装等；其二是钢筋混凝土结构的施工：包括钢管内核芯混凝土的浇灌，楼面压型钢板及钢筋混凝土楼面板，劲性混凝土剪力墙、电梯井和楼梯间等。中建二局在赛格广场施工中，重点开发了地下室（层数：4层）逆作法施工技术，钢管混凝土结构综合施工技术，高抛免振捣自密实混凝土施工技术。推广应用了劲性混凝土楼面无支撑吊模施工技术，核心筒电梯井工具式整体提升模板施工技术，集中搅拌及商品混凝土技术，粗钢筋冷挤压连接技术，地下室外墙表面渗透型刚性防水技术，大体积混凝土自动测温电脑控制系统等一系列新材料、新技术。这些新技术的开发和应用为赛格广场高质量、高水平、高速度的建成奠定了基础。下面依次作简要介绍2.0全逆作法施工技术在施工完地下连续墙和人工挖孔桩之后，立即施工地下室（层数：4层）的钢管混凝土柱和首层楼面梁板结构，并且通过冠梁使其与周边地下连续墙连接。在此之后就形成了地面以上和地面以下两个施工作业面。赛格广场工程采用逆作法施工的实物工程量为：※土方挖运工程量：112300m3³※钢结构安装工程量：2900t※钢筋工程量：3000t※模板工程量：44636m2※混凝土工程量：25680m3³2.1深基坑支护在逆作法施工中，如何考虑和实施深基坑支护是第一个难题。在赛格广场地下室逆作法施工方案中，深基坑支护是采用由地下连续墙和沿墙的一部分框架及其楼面结构共同组成的周边结构来承担基坑外水平力。周边结构随着逐层土方开挖逐步形成，其抗侧力性能也逐步加强。由于在方案中优先保证了基坑支护条件使周边结构形成了多道地下连续墙可靠的水平支撑，使地下连续墙在土方开挖过程中的水平侧移得到了有效的控制。2.2施工平面与空间的划分在长达数月的逆作法施工过程中如何考虑各个专业工种之间的关系，如何合理安排施工平面和空间的划分是第二大难题。在赛格广场地下室逆作法施工中遵循以下原则：首先要保证结构安全，必须满足基坑支护条件。因此支护结构所在平面范围和形成过程中所需要的平面与空间是应首先予以保证的；其次是土方作业空间。因为逆作法施工中大量的暗挖土方量要在有限的时间内完成并运出现场，因此在施工平面和空间条件上充分保证土方工程能最大限度的实现机械化作业是提高工效、缩短工期的关键。在保证以上两条的前提下，尚应安排好人员通道、一般材料通道、设备及钢构件通道等。赛格广场有4层地下室，逆作法的时间长、施工过程复杂，因此在施工进程中，平面和空间的合理划分和利用还需要不断进行调整和变化。现场各专业、各工种、各工序之间的协调配合极为重要。2.3逆作法施工中如何制定各专业工种的最佳施工方案是第三个难题2.3.1土方施工方案：赛格广场地处闹市中心，...
