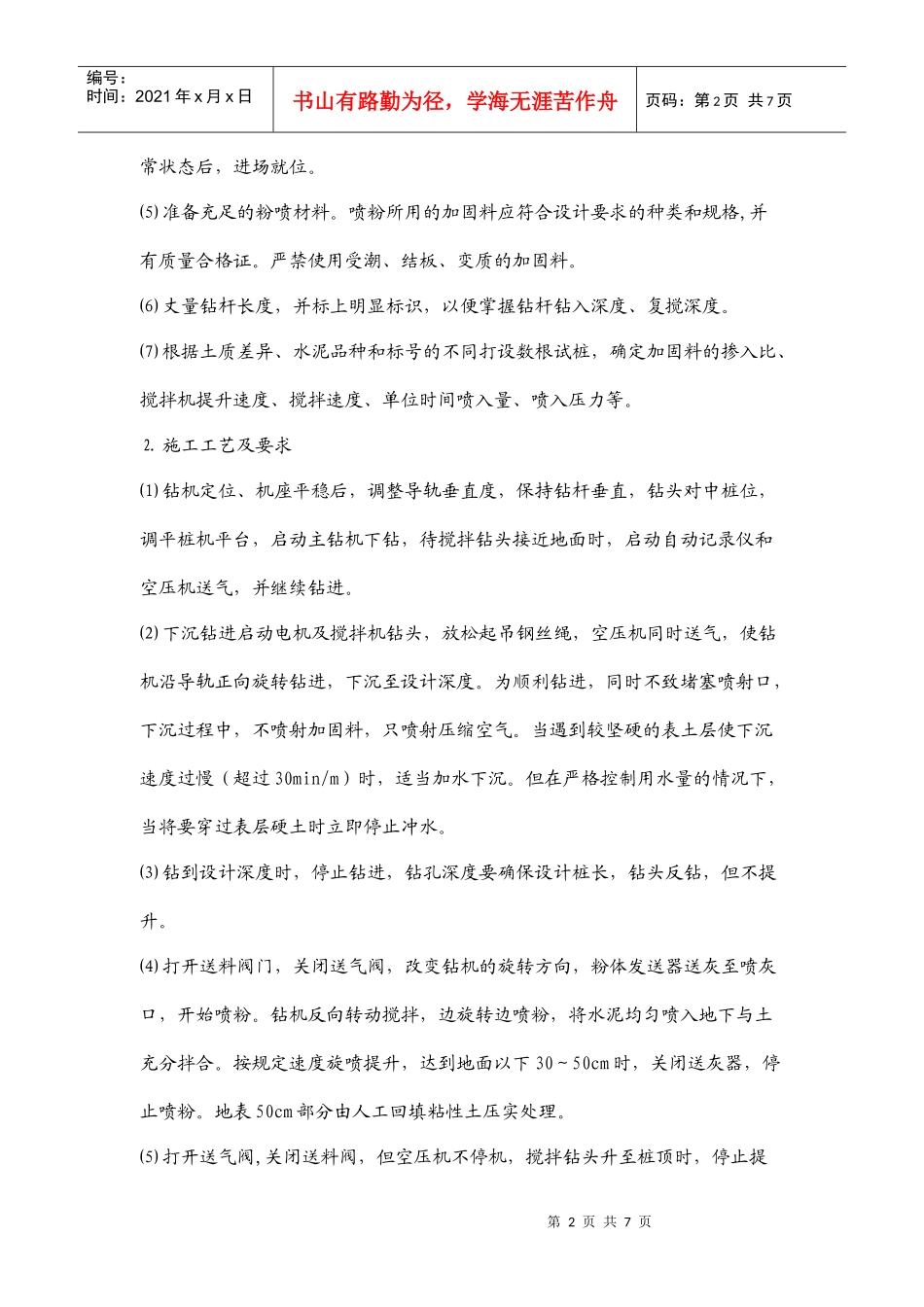

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页搅拌桩施工作业指导书一、工程概况：本段施工范围是DIK379+800~DIK385+000，其中搅拌桩加固区五处，分别为DIK380+010~050；DIK380+135~200DIK380+750~830；DIK382+715~750；DIK383+835~905。二、采用标准及规范1、《铁路路基施工规范》TB10202—20022、《铁路路基工程质量检验评定标准》TB10414—20033、《铁路桥涵工程质量检验评定标准》TB10412—20034、《铁路桥涵施工规范》TB10203—20025、《新建客货共线铁路工程施工补充规定（暂行）》铁建设（2004）08号文6、《新建时速200公里客货共线铁路工程施工质量验收暂行标准》铁建设（2004）08号文三、施工方法⒈施工准备⑴对施工范围内的场地进行平整和清除地表、地下障碍物（大块石、树根和生活垃圾等）。按设计要求铺设垫层并平整碾压至规范要求。⑵在设计中提供的各种技术资料的基础上作补充工程地质勘探,进一步了解地基土的性质、埋藏条件。在有代表性的地段必须钻探取土样，作室内配方实验，使现场情况符合设计要求。⑶根据施工现场实际情况，施作临时排、截水设施。⑷根据加固深度选择合适的钻机型号，并对机械设备进行安装、调试，处于正第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页常状态后，进场就位。⑸准备充足的粉喷材料。喷粉所用的加固料应符合设计要求的种类和规格,并有质量合格证。严禁使用受潮、结板、变质的加固料。⑹丈量钻杆长度，并标上明显标识，以便掌握钻杆钻入深度、复搅深度。⑺根据土质差异、水泥品种和标号的不同打设数根试桩，确定加固料的掺入比、搅拌机提升速度、搅拌速度、单位时间喷入量、喷入压力等。⒉施工工艺及要求⑴钻机定位、机座平稳后，调整导轨垂直度，保持钻杆垂直，钻头对中桩位，调平桩机平台，启动主钻机下钻，待搅拌钻头接近地面时，启动自动记录仪和空压机送气，并继续钻进。⑵下沉钻进启动电机及搅拌机钻头，放松起吊钢丝绳，空压机同时送气，使钻机沿导轨正向旋转钻进，下沉至设计深度。为顺利钻进，同时不致堵塞喷射口，下沉过程中，不喷射加固料，只喷射压缩空气。当遇到较坚硬的表土层使下沉速度过慢（超过30min/m）时，适当加水下沉。但在严格控制用水量的情况下，当将要穿过表层硬土时立即停止冲水。⑶钻到设计深度时，停止钻进，钻孔深度要确保设计桩长，钻头反钻，但不提升。⑷打开送料阀门，关闭送气阀，改变钻机的旋转方向，粉体发送器送灰至喷灰口，开始喷粉。钻机反向转动搅拌，边旋转边喷粉，将水泥均匀喷入地下与土充分拌合。按规定速度旋喷提升，达到地面以下30～50cm时，关闭送灰器，停止喷粉。地表50cm部分由人工回填粘性土压实处理。⑸打开送气阀,关闭送料阀，但空压机不停机，搅拌钻头升至桩顶时，停止提第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页升，在原位转动二分钟，以保证桩头密实。⑹关闭粉体发送器后，再次将钻杆下沉，钻至设计的复搅深度,反钻提升进行第二次搅拌,同时利用加压空气将管内剩余粉体吹尽。⑺复拌后，提出钻头，停止主电机、空压机，钻机移位进行下根桩施工。四、劳动组织及指定进度指标⒈施工主要有以下人员构成：施工技术人员，施工员、机长各1名，分工负责现场的技术、组织、设备维修保养及人员调配。班长1名，负责班组工作。记录员1名，负责施工数据记录。司机1名，负责钻机操作。喷灰机司机1名，负责喷灰机、空压机操作。普工3名，负责施工加固料填加及其他辅助工作。五、质量控制要点⒈粉喷桩属地下隐蔽工程，影响施工质量的因素较多，重点应控制好以下工序：⑴钻机准确对位并调整；⑵钻孔深度，喷粉、停喷时间；⑶单桩喷粉量及搅拌长度。⒉必须要有有效的电脑自动记录仪，正确记录各种参数并自动打印输出：桩号、日期、始打和结束时间、设计桩长、实际桩深、每延米的喷粉量及累计数量、搅拌深度等，确保粉喷桩的质量。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页⒊严格控制喷粉标高和停...
