715-马尾涂装车间钢结构施工组织设计(报)VIP免费

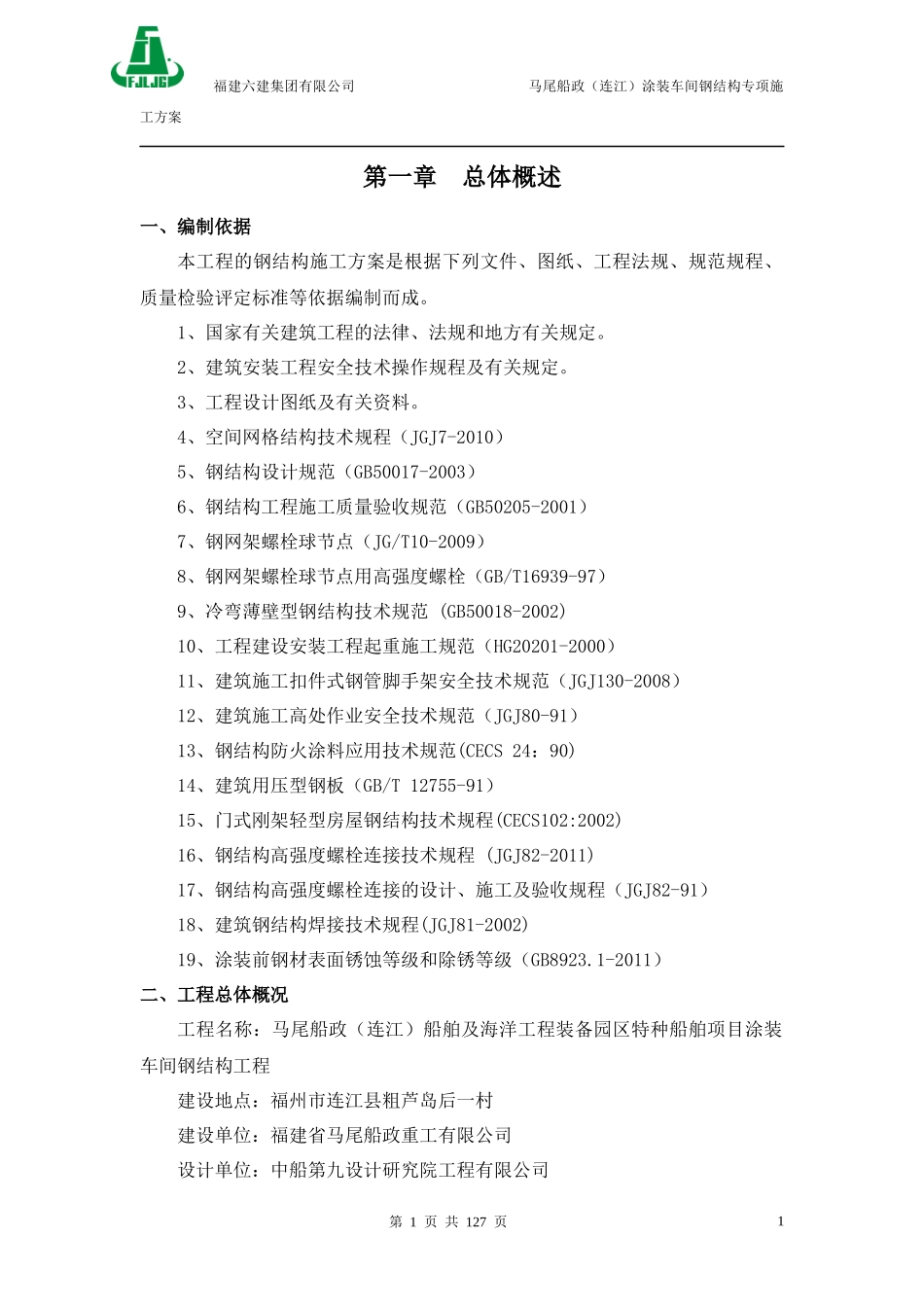

福建六建集团有限公司马尾船政（连江）涂装车间钢结构专项施工方案第一章总体概述一、编制依据本工程的钢结构施工方案是根据下列文件、图纸、工程法规、规范规程、质量检验评定标准等依据编制而成。1、国家有关建筑工程的法律、法规和地方有关规定。2、建筑安装工程安全技术操作规程及有关规定。3、工程设计图纸及有关资料。4、空间网格结构技术规程（JGJ7-2010）5、钢结构设计规范（GB50017-2003）6、钢结构工程施工质量验收规范（GB50205-2001）7、钢网架螺栓球节点（JG/T10-2009）8、钢网架螺栓球节点用高强度螺栓（GB/T16939-97）9、冷弯薄壁型钢结构技术规范(GB50018-2002)10、工程建设安装工程起重施工规范（HG20201-2000）11、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2008）12、建筑施工高处作业安全技术规范（JGJ80-91）13、钢结构防火涂料应用技术规范(CECS24：90)14、建筑用压型钢板（GB/T12755-91）15、门式刚架轻型房屋钢结构技术规程(CECS102:2002)16、钢结构高强度螺栓连接技术规程(JGJ82-2011)17、钢结构高强度螺栓连接的设计、施工及验收规程（JGJ82-91）18、建筑钢结构焊接技术规程(JGJ81-2002)19、涂装前钢材表面锈蚀等级和除锈等级（GB8923.1-2011）二、工程总体概况工程名称：马尾船政（连江）船舶及海洋工程装备园区特种船舶项目涂装车间钢结构工程建设地点：福州市连江县粗芦岛后一村建设单位：福建省马尾船政重工有限公司设计单位：中船第九设计研究院工程有限公司第1页共127页1福建六建集团有限公司马尾船政（连江）涂装车间钢结构专项施工方案监理单位：福建升恒建设集团有限公司本工程涂装车间（包含1#、2#辅楼），总建筑面积18843m2，建筑占地面积12497m2。三、钢结构工程概况本工程钢结构主要为屋面网架钢结构，网架跨度30m,网架下弦设有3mm钢板吊顶，网架上弦为彩钢板屋面。本工程网架结构形式较复杂，难点在于钢结构安装跨度较大，拼装要求精度高。在实际施工时需要采取措施保证精度。除了屋面网架钢结构外，其他钢结构较为零星。大致分别位于以下位置：1、烟囱承台有埋件；地坑处埋件。2、承台JL-1处MJ-1位置埋件；地沟钢盖板。3、喷砂间地坪满铺12mm钢板；柱牛腿处埋件，门梁处柱埋件。4、7.75m标高处，梁板与洞口埋件；屋面标高处，梁板与洞口埋件。5、檩条，屋面彩钢板与檩条、柱处埋件。6、柔性大门处钢柱，墙檩，钢梁。四、施工总体部署1、结构分区本工程单体面积较大。根据同类型建筑的施工经验，我公司拟将本工程沿厂房中间道路两边分为涂装车间A、B两个区域，深化设计与构件制造及现场预埋、构件安装均按照此分区来进行。2、工期关键节点根据工程需要，钢结构在2015年9月15日完成全部工作，钢结构退场将于8月下旬。3、施工部署根据本工程的结构特点，场地情况，我公司对质量、工期的承诺，该工程的施工总体部署考虑如下：（1）根据工程现场提供的条件，现场临时设施考虑生活区及生产区，设置的临时设施包括办公、仓库、职工宿舍、食堂等。（2）根据总工期需求，组成钢结构安装部，根据施工进度及时组织调整人第2页共127页2福建六建集团有限公司马尾船政（连江）涂装车间钢结构专项施工方案员结构，确保工期的实现。4、施工管理组织根据工程的性质和特点，为加强工程人、财、物等各项资源的调度与管理，成立以公司项目运营管理中心总监为总指挥，项目经理为执行总指挥，技术负责人为副总指挥的工程项目部，同时建立起施工经验丰富，质量意识强的班组进入现场施工，并严格按国家有关工程质量，安全文明施工，标化工地等要求来对该工程进行管理。4.1项目部组建为顺利完成施工任务，我司将组织精干管理人员组成项目经理部，实现项目经理责任制。项目班子成员均有多年建筑施工经验，并多次承担过多项大型建设项目，班组以信誉好，能打硬仗著称，且业务精通，办事果断，具有开拓精神，决心再树丰碑。4.2机构设置本工程管理层设项目经理、技术负责人、工地主任、钢构施工员、安装工地主任、安装施工员、安全员、材料员、质检员、预算员。项目组织机构图详见施工组织设计项目组织结构图。项经部组织机构及人员配备图4.2.1各级管理人员职责第...
