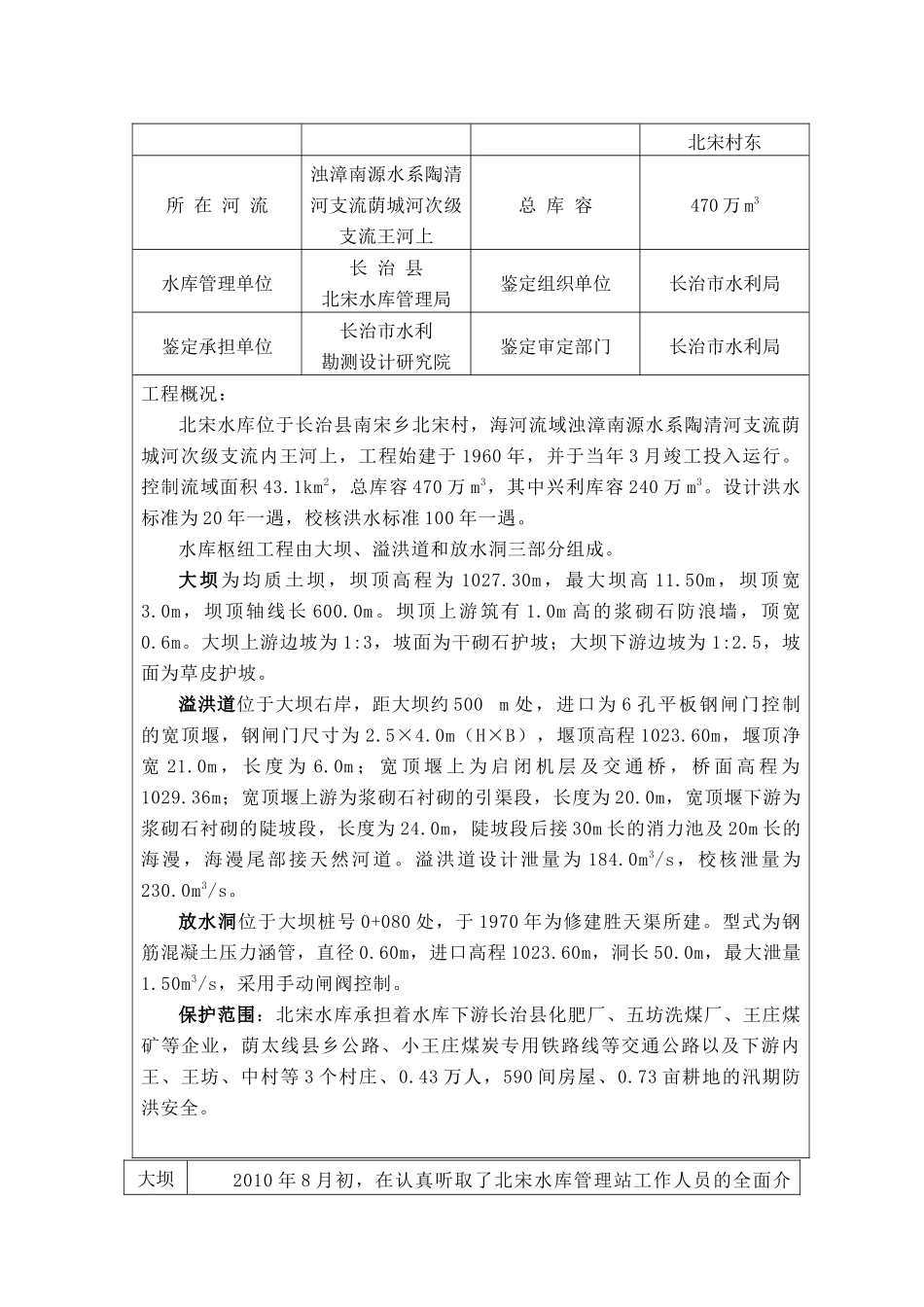

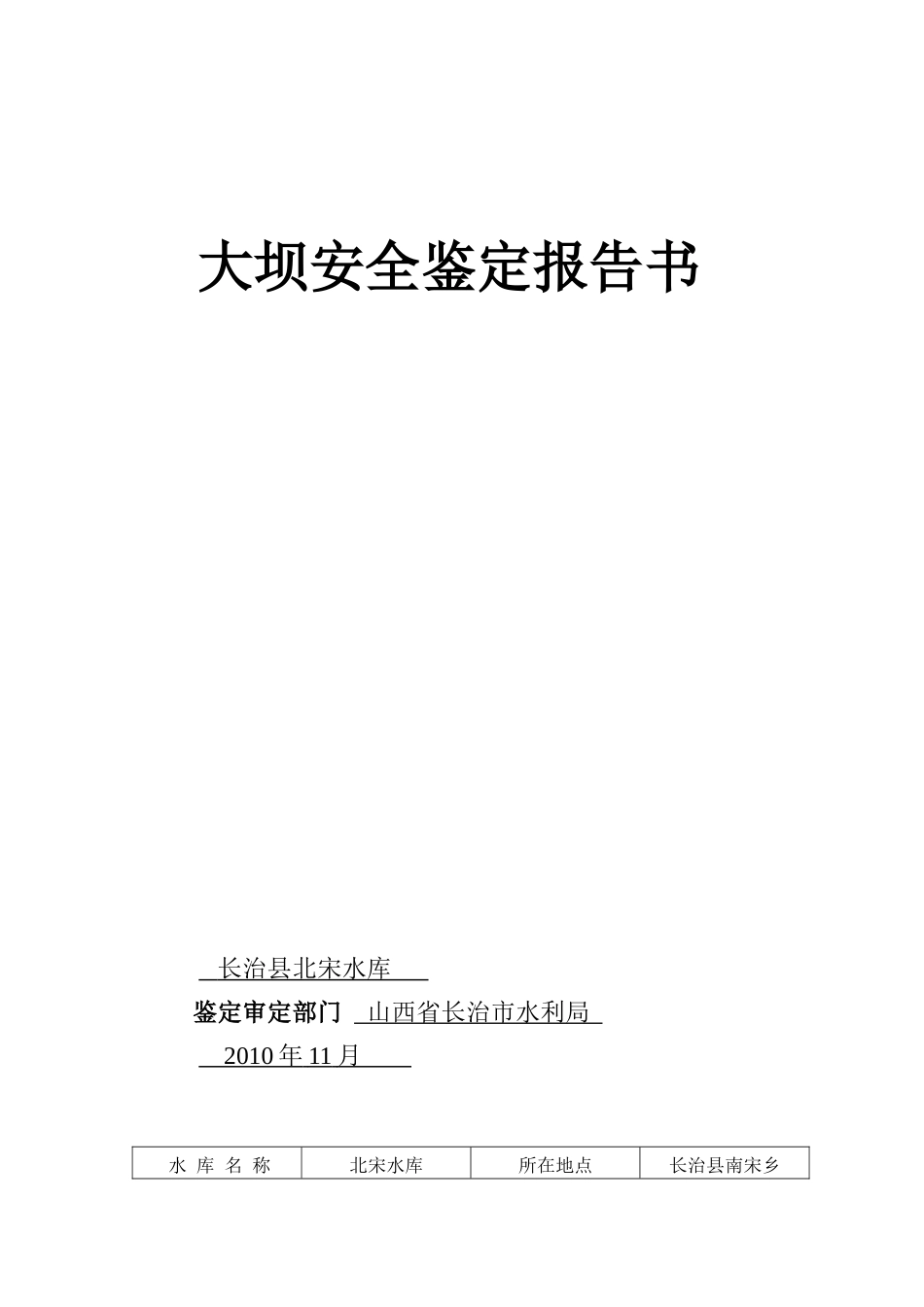

大坝安全鉴定报告书长治县北宋水库鉴定审定部门山西省长治市水利局2010年11月水库名称北宋水库所在地点长治县南宋乡北宋村东所在河流浊漳南源水系陶清河支流荫城河次级支流王河上总库容470万m3水库管理单位长治县北宋水库管理局鉴定组织单位长治市水利局鉴定承担单位长治市水利勘测设计研究院鉴定审定部门长治市水利局工程概况：北宋水库位于长治县南宋乡北宋村，海河流域浊漳南源水系陶清河支流荫城河次级支流内王河上，工程始建于1960年，并于当年3月竣工投入运行。控制流域面积43.1km2，总库容470万m3，其中兴利库容240万m3。设计洪水标准为20年一遇，校核洪水标准100年一遇。水库枢纽工程由大坝、溢洪道和放水洞三部分组成。大坝为均质土坝，坝顶高程为1027.30m，最大坝高11.50m，坝顶宽3.0m，坝顶轴线长600.0m。坝顶上游筑有1.0m高的浆砌石防浪墙，顶宽0.6m。大坝上游边坡为1:3，坡面为干砌石护坡；大坝下游边坡为1:2.5，坡面为草皮护坡。溢洪道位于大坝右岸，距大坝约500m处，进口为6孔平板钢闸门控制的宽顶堰，钢闸门尺寸为2.5×4.0m（H×B），堰顶高程1023.60m，堰顶净宽21.0m，长度为6.0m；宽顶堰上为启闭机层及交通桥，桥面高程为1029.36m；宽顶堰上游为浆砌石衬砌的引渠段，长度为20.0m，宽顶堰下游为浆砌石衬砌的陡坡段，长度为24.0m，陡坡段后接30m长的消力池及20m长的海漫，海漫尾部接天然河道。溢洪道设计泄量为184.0m3/s，校核泄量为230.0m3/s。放水洞位于大坝桩号0+080处，于1970年为修建胜天渠所建。型式为钢筋混凝土压力涵管，直径0.60m，进口高程1023.60m，洞长50.0m，最大泄量1.50m3/s，采用手动闸阀控制。保护范围：北宋水库承担着水库下游长治县化肥厂、五坊洗煤厂、王庄煤矿等企业，荫太线县乡公路、小王庄煤炭专用铁路线等交通公路以及下游内王、王坊、中村等3个村庄、0.43万人，590间房屋、0.73亩耕地的汛期防洪安全。大坝2010年8月初，在认真听取了北宋水库管理站工作人员的全面介现场安全检查绍的基础上，对枢纽各建筑物进行了现场检查。检查中发现问题如下：1、大坝上游干砌石护坡大部分风化、冲刷丢失，坝坡上杂草丛生；坝顶防浪墙人为破坏，石块丢失，整体向上游倾斜，桩号0+000～0+042段原溢洪道处和0+070～0+080段共52m没有修建防浪墙；大坝下游坝坡堆积大量的生活建筑垃圾及煤矸石，坝面宽度已原来的3.0m向下游拓宽至14.0～17.0m左右，杂草丛生，杂草高度超过了2.0m，没有任何排水设施；大坝没有安全监测设施。2、溢洪道宽顶堰人为破坏严重，闸门及启闭机全部丢失，桥面板损坏严重，两岸管理房均已破坏不能住人；溢洪道内杂草丛生，两岸均种植庄稼，影响溢洪道正常泄洪；陡坡段浆砌石冲刷、淤积严重，局部塌陷，有部分砌石脱落。3、放水洞淤积堵死，损坏严重；手动闸阀损坏，已不能正常使用；管理房年久失修，破烂不堪。大坝安全分析评价工程质量评价本次评价，对大坝进行了勘探取样试验，土样干干密度1.32～1.78g/cm3，平均值1.59g/cm3。孔隙比0.514～1.056。渗透系数170×10-6cm/s，属微透水性。大坝坝体土层清晰，密实度较好，土质较均匀，抗剪性能及强度较高，故筑坝质量较好。根据《水库大坝安全评价导则》，工程质量评价合格。运行管理评价北宋水库有专门管理机构，有人员编制，有专职管理人员，但水库的正常管理并没有得到执行。综合以上分析，北宋水库自建成以来虽然管理机构和管理人员齐全，也制定有各项规章制度，但均没有得到正常的执行，运行管理评价为差。根据《水库大坝安全评价导则》，水库运行管理评价为差。防洪标准复核复核中采用《山西省暴雨洪水计算实用手册》计算设计洪水。经过调洪计算复核，水库大坝达30年一遇设计洪水标准，不达300年一遇校核洪水标准，不满足现行规范要求。根据《水库大坝安全评价导则》，大坝防洪安全评价为C级。结构安全评价1、在正常运用及非常运用条件下，上游坡的最小稳定安全系数均能满足规范要求。即上游坡是稳定的。2、在正常运用及非常运用条件下，下游坡的最小稳定安全系数均能满足规范要求。即下游坡是稳定的。但从1994年到2005年10余年间时段内，由内王村村民及水库附近几个煤场随意在大...
