尼龙6聚合工艺VIP免费

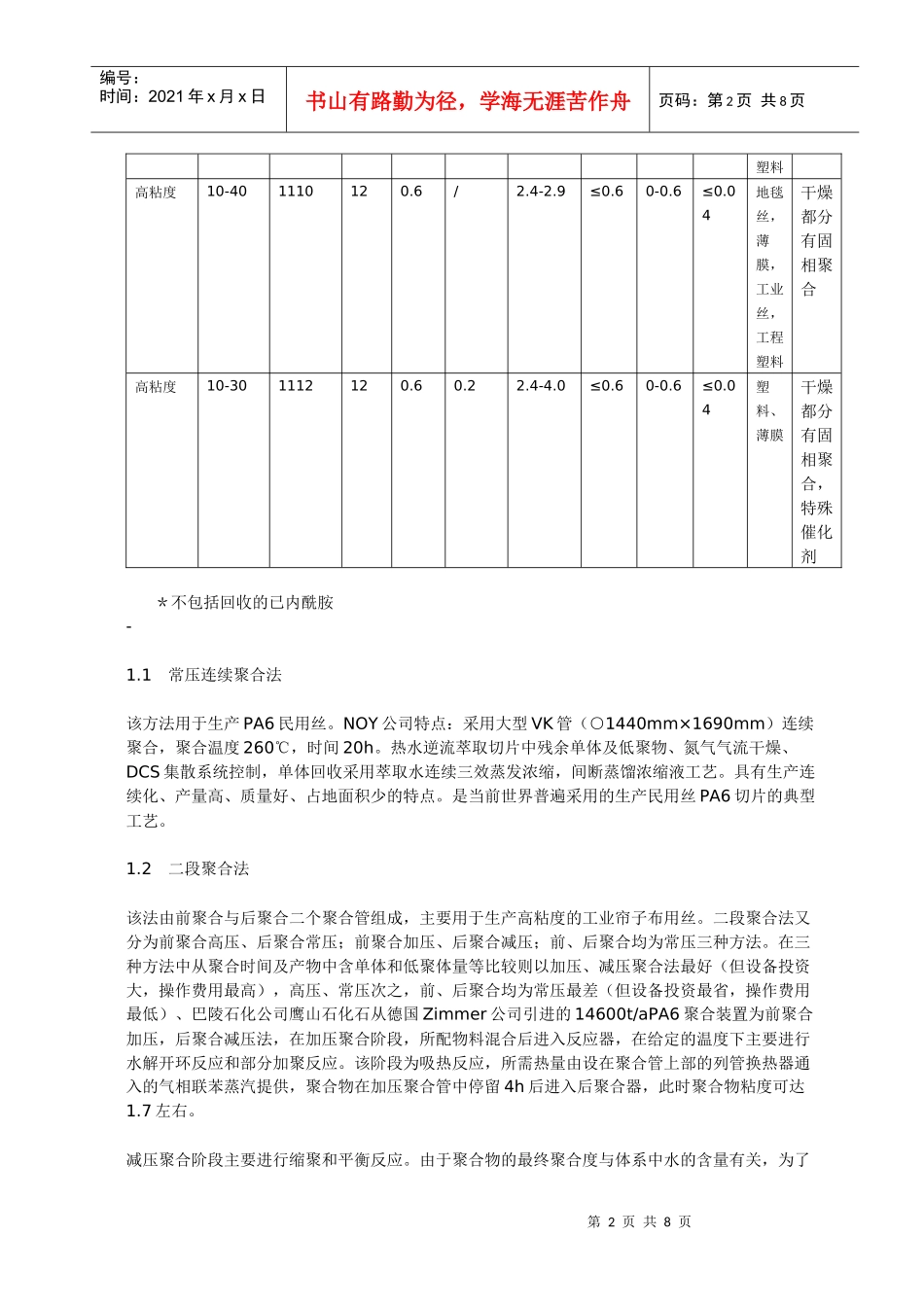

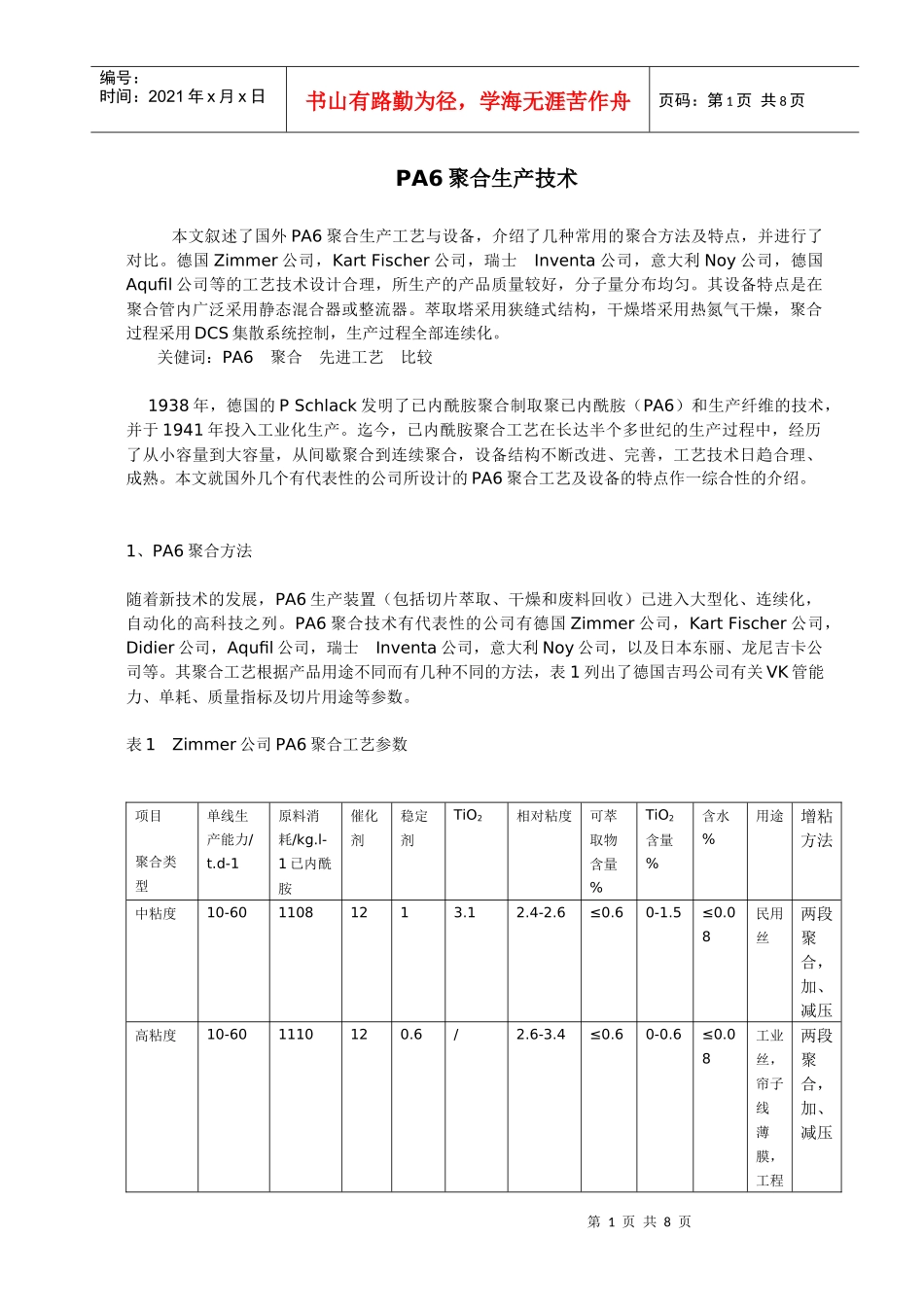

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页PA6聚合生产技术本文叙述了国外PA6聚合生产工艺与设备，介绍了几种常用的聚合方法及特点，并进行了对比。德国Zimmer公司，KartFischer公司，瑞士Inventa公司，意大利Noy公司，德国Aqufil公司等的工艺技术设计合理，所生产的产品质量较好，分子量分布均匀。其设备特点是在聚合管内广泛采用静态混合器或整流器。萃取塔采用狭缝式结构，干燥塔采用热氮气干燥，聚合过程采用DCS集散系统控制，生产过程全部连续化。关健词：PA6聚合先进工艺比较1938年，德国的PSchlack发明了已内酰胺聚合制取聚已内酰胺（PA6）和生产纤维的技术，并于1941年投入工业化生产。迄今，已内酰胺聚合工艺在长达半个多世纪的生产过程中，经历了从小容量到大容量，从间歇聚合到连续聚合，设备结构不断改进、完善，工艺技术日趋合理、成熟。本文就国外几个有代表性的公司所设计的PA6聚合工艺及设备的特点作一综合性的介绍。1、PA6聚合方法随着新技术的发展，PA6生产装置（包括切片萃取、干燥和废料回收）已进入大型化、连续化，自动化的高科技之列。PA6聚合技术有代表性的公司有德国Zimmer公司，KartFischer公司，Didier公司，Aqufil公司，瑞士Inventa公司，意大利Noy公司，以及日本东丽、龙尼吉卡公司等。其聚合工艺根据产品用途不同而有几种不同的方法，表1列出了德国吉玛公司有关VK管能力、单耗、质量指标及切片用途等参数。表1Zimmer公司PA6聚合工艺参数项目聚合类型单线生产能力/t.d-1原料消耗/kg.l-1已内酰胺催化剂稳定剂TiO2相对粘度可萃取物含量%TiO2含量%含水%用途增粘方法中粘度10-6011081213.12.4-2.6≤0.60-1.5≤0.08民用丝两段聚合，加、减压高粘度10-601110120.6/2.6-3.4≤0.60-0.6≤0.08工业丝，帘子线薄膜，工程两段聚合，加、减压第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页塑料高粘度10-401110120.6/2.4-2.9≤0.60-0.6≤0.04地毯丝，薄膜，工业丝，工程塑料干燥都分有固相聚合高粘度10-301112120.60.22.4-4.0≤0.60-0.6≤0.04塑料、薄膜干燥都分有固相聚合，特殊催化剂＊不包括回收的已内酰胺-1.1常压连续聚合法该方法用于生产PA6民用丝。NOY公司特点：采用大型VK管（○1440mm×1690mm）连续聚合，聚合温度260℃，时间20h。热水逆流萃取切片中残余单体及低聚物、氮气气流干燥、DCS集散系统控制，单体回收采用萃取水连续三效蒸发浓缩，间断蒸馏浓缩液工艺。具有生产连续化、产量高、质量好、占地面积少的特点。是当前世界普遍采用的生产民用丝PA6切片的典型工艺。1.2二段聚合法该法由前聚合与后聚合二个聚合管组成，主要用于生产高粘度的工业帘子布用丝。二段聚合法又分为前聚合高压、后聚合常压；前聚合加压、后聚合减压；前、后聚合均为常压三种方法。在三种方法中从聚合时间及产物中含单体和低聚体量等比较则以加压、减压聚合法最好（但设备投资大，操作费用最高），高压、常压次之，前、后聚合均为常压最差（但设备投资最省，操作费用最低）、巴陵石化公司鹰山石化石从德国Zimmer公司引进的14600t/aPA6聚合装置为前聚合加压，后聚合减压法，在加压聚合阶段，所配物料混合后进入反应器，在给定的温度下主要进行水解开环反应和部分加聚反应。该阶段为吸热反应，所需热量由设在聚合管上部的列管换热器通入的气相联苯蒸汽提供，聚合物在加压聚合管中停留4h后进入后聚合器，此时聚合物粘度可达1.7左右。减压聚合阶段主要进行缩聚和平衡反应。由于聚合物的最终聚合度与体系中水的含量有关，为了第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页提高分子量必须降低体系中的水的含量。因此，在减压聚合管上部装有一成膜器，用气态联苯加热，尽可能地除去体系中的水分。由于缩聚为放热反应，因此，在聚合管的中下段用液态联苯吸收热量，并设有一列管换热器使聚合物温度尽快降至缩聚工艺所需温度。控制给定温度与项部压力（减压操作），聚合物在反应器内停留10h左右出料。此时聚合物粘度可达2.8－3.6（可按需要调整...
