激光焊接技术与工艺(PDF34页)VIP免费

激光焊接技术与工艺(PDF34页)_第1页
1/34
激光焊接技术与工艺(PDF34页)_第2页
2/34
激光焊接技术与工艺(PDF34页)_第3页
3/34

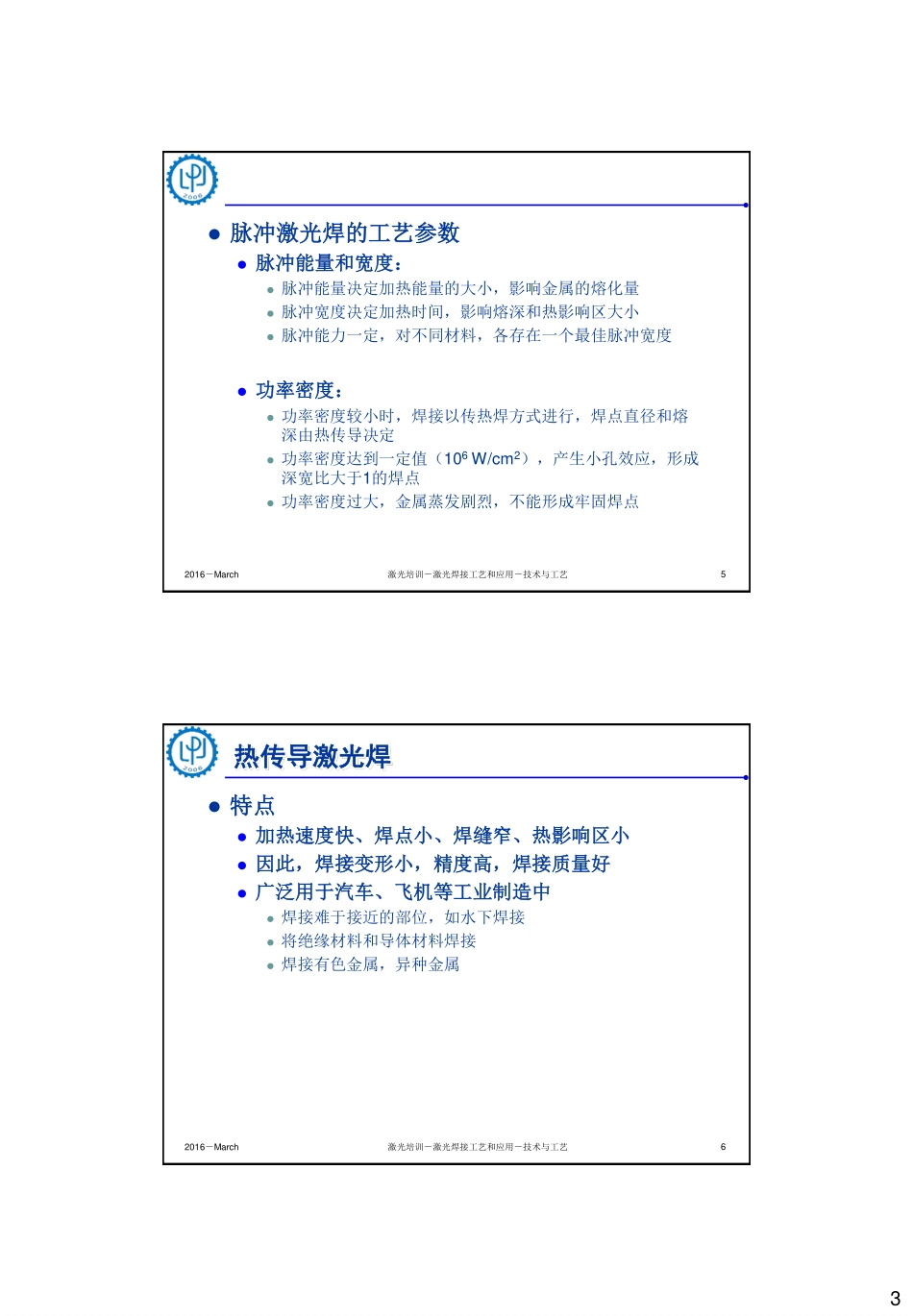

1通快TruFlow6000-15000激光培训激光焊接工艺和应用-激光焊接技术与工艺上海交通大学激光制造实验室内容提要1.激光焊接分类和主要特点2.主要激光焊接技术工艺激光(填丝)焊激光-电弧复合焊双光束激光焊激光钎焊激光点焊2016-March2激光培训-激光焊接工艺和应用-技术与工艺21.激光焊接的分类及其特点根据激光对工件的作用方式或激光束输出方式不同:根据实际作用在工件上的功率密度或焊缝的形成特点:脉冲激光焊接连续激光焊接激光热传导焊接激光深熔焊接2016-March3激光培训-激光焊接工艺和应用-技术与工艺脉冲激光焊特点脉冲激光焊类似于点焊,每个激光脉冲在金属上形成一个焊点(约微米数量级)。主要应用于微型、精密元件和微电子元件的焊接。42016-March激光培训-激光焊接工艺和应用-技术与工艺3脉冲激光焊的工艺参数脉冲能量和宽度:脉冲能量决定加热能量的大小,影响金属的熔化量脉冲宽度决定加热时间,影响熔深和热影响区大小脉冲能力一定,对不同材料,各存在一个最佳脉冲宽度功率密度:功率密度较小时,焊接以传热焊方式进行,焊点直径和熔深由热传导决定功率密度达到一定值(106W/cm2),产生小孔效应,形成深宽比大于1的焊点功率密度过大,金属蒸发剧烈,不能形成牢固焊点52016-March激光培训-激光焊接工艺和应用-技术与工艺热传导激光焊特点加热速度快、焊点小、焊缝窄、热影响区小因此,焊接变形小,精度高,焊接质量好广泛用于汽车、飞机等工业制造中焊接难于接近的部位,如水下焊接将绝缘材料和导体材料焊接焊接有色金属,异种金属62016-March激光培训-激光焊接工艺和应用-技术与工艺4热传导(脉冲)激光焊的工艺参数脉冲能量:影响金属熔化量72016-March焊点熔深h和直径d随脉冲能量变化关系激光培训-激光焊接工艺和应用-技术与工艺脉冲宽度:影响熔深2016-March8激光培训-激光焊接工艺和应用-技术与工艺5脉冲宽度:影响接头强度2016-March9123接头强度与脉冲宽度的关系曲线()1231,2,3激光培训-激光焊接工艺和应用-技术与工艺激光脉冲波形:大多数金属的低重复频率焊接:采用带有前置尖峰,随后为平缓主脉冲的波形大多数金属的高重复频率焊接:采用光强基本不变的平定波2016-March10带前置尖峰的激光脉冲波形光强基本不变的平定波激光培训-激光焊接工艺和应用-技术与工艺6易产生热裂纹和冷裂纹的材料:采用三阶段激光脉冲三阶段激光脉冲波形2016-March11激光培训-激光焊接工艺和应用-技术与工艺功率密度:对于不同类型不同厚度的材料,应有一个合理的功率密度。122016-MarchNi、Cu片焊接时脉冲能量与宽度的关系激光培训-激光焊接工艺和应用-技术与工艺7离焦量:当要求熔深较大时,采用负离焦焊接薄材料时,宜用正离焦焦平面示意图熔化斑点直径和离开透镜焦平面距离的关系2016-March13激光焦点位置激光培训-激光焊接工艺和应用-技术与工艺激光深熔焊特点:高的深宽比最小热输入高致密性强固焊缝精确控制非接触、大气焊接过程142016-March防护镜激光束空气刀保护气工件激光培训-激光焊接工艺和应用-技术与工艺8激光深熔焊的工艺参数入射光功率:主要影响熔深152016-March低碳钢在不同功率下熔深随焊接速度的变化车用镀锌钢板拼焊最大激光焊接速度和激光功率关系激光培训-激光焊接工艺和应用-技术与工艺吸收率:决定了工件对激光束能量的利用率金属材料吸收率随表面温度和功率密度的变化2016-March16激光培训-激光焊接工艺和应用-技术与工艺9焊接速度:对熔深影响较大1018钢焊接速度与熔深的关系1Cr18Ni9Ti在10kW功率下熔深随焊接速度的变化2016-March17激光培训-激光焊接工艺和应用-技术与工艺离焦量离焦量对焊缝形状的影响2016-March18激光培训-激光焊接工艺和应用-技术与工艺10离焦量离焦量对熔深、熔宽和横截面的影响2016-March19激光培训-激光焊接工艺和应用-技术与工艺保护气体施加方法氮气室示意带保护气体的激光喷嘴2016-March20激光培训-激光...
