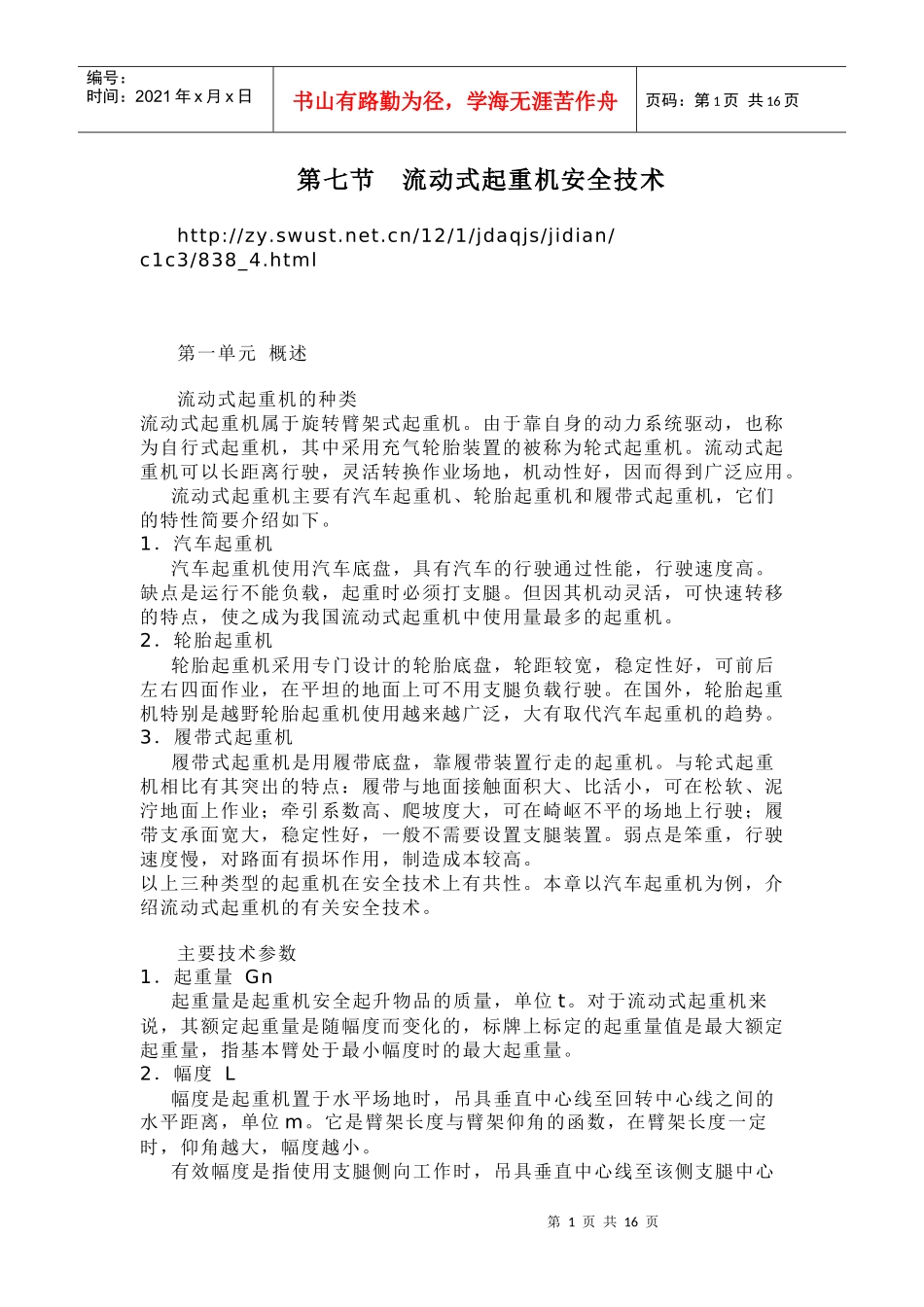

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页第七节流动式起重机安全技术http://zy.swust.net.cn/12/1/jdaqjs/jidian/c1c3/838_4.html第一单元概述流动式起重机的种类流动式起重机属于旋转臂架式起重机。由于靠自身的动力系统驱动，也称为自行式起重机，其中采用充气轮胎装置的被称为轮式起重机。流动式起重机可以长距离行驶，灵活转换作业场地，机动性好，因而得到广泛应用。流动式起重机主要有汽车起重机、轮胎起重机和履带式起重机，它们的特性简要介绍如下。1．汽车起重机汽车起重机使用汽车底盘，具有汽车的行驶通过性能，行驶速度高。缺点是运行不能负载，起重时必须打支腿。但因其机动灵活，可快速转移的特点，使之成为我国流动式起重机中使用量最多的起重机。2．轮胎起重机轮胎起重机采用专门设计的轮胎底盘，轮距较宽，稳定性好，可前后左右四面作业，在平坦的地面上可不用支腿负载行驶。在国外，轮胎起重机特别是越野轮胎起重机使用越来越广泛，大有取代汽车起重机的趋势。3．履带式起重机履带式起重机是用履带底盘，靠履带装置行走的起重机。与轮式起重机相比有其突出的特点：履带与地面接触面积大、比活小，可在松软、泥泞地面上作业；牵引系数高、爬坡度大，可在崎岖不平的场地上行驶；履带支承面宽大，稳定性好，一般不需要设置支腿装置。弱点是笨重，行驶速度慢，对路面有损坏作用，制造成本较高。以上三种类型的起重机在安全技术上有共性。本章以汽车起重机为例，介绍流动式起重机的有关安全技术。主要技术参数1．起重量Gn起重量是起重机安全起升物品的质量，单位t。对于流动式起重机来说，其额定起重量是随幅度而变化的，标牌上标定的起重量值是最大额定起重量，指基本臂处于最小幅度时的最大起重量。2．幅度L幅度是起重机置于水平场地时，吊具垂直中心线至回转中心线之间的水平距离，单位m。它是臂架长度与臂架仰角的函数，在臂架长度一定时，仰角越大，幅度越小。有效幅度是指使用支腿侧向工作时，吊具垂直中心线至该侧支腿中心第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页线的水平距离。当轮胎式起重机幅度小于支腿跨距一半时，作业无法进行。规定有效幅度A的极限值[A]为：3．起重力矩M起重力矩是汽车起重机的起重特性指标，单位N·m，为起重量和相应的工作幅度的乘积。4．起升高度H起升高度是吊具上升到最高极限位置时，吊具中心至地面的垂直距离，单位m。当臂架长度一定，起升高度随幅度减少而增加（见图10－l）。图10－1轮胎式起重机的工作幅度和高度5．工作速度V（1）起升速度vq。它是起升机构在稳定运行状态下，吊额定载荷的垂直位移速度，单位m/min。为降低功率，减少冲击，流动式起重机的起升速度应取较低值。（2）变幅速度v1。它是变幅机构在稳定运动状态下，在变幅平面内吊挂最小额定载荷，从最大幅度至最小幅度的水平位移平均速度，单位m/min。有时用最大幅度到最小幅度的时间表示。变幅速度对起重作业的平稳性和安全性影响较大，平均速度在15m/min左右。（3）旋转速度ω。它是旋转机构在稳定运动状态下，驱动起重机转第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页动部分的回转角速度，单位r/min。受到旋转启制动惯性力的限制，旋转速度不能过大，一般在3r/min左右，当回转半径增大，旋转速度相应降低。（4）行走速度v。它是在道路上行驶状态下，流动式起重机的平稳运行速度，单位工作场地转移速度要快，汽车起重机行走速度较高，可以与汽车编队行驶，轮胎起重机的行走速度一般较汽车起重机低。此外，还有伸缩式臂架起重机特有的参数，臂架伸缩速度，单位m/min，一般外伸速度是缩回速度的1倍左右。支腿收放速度用时间表示，单位s。起重机的特性曲线起重机的特性曲线表示起重机起重量与幅度的关系曲线见图10－2，它规定了在某一幅度下，安全起吊的最大起重量。起重机作业安全区是由钢丝绳强度线、臂架强度曲线和起重机稳定曲线的包络线限定的区域。起重特性曲线经常与起升高度曲线画在一起，有些起...
